冰箱双稳态电磁阀

冰箱电磁阀工作原理冰箱电磁阀由电磁铁和阀体两部分组成。

电磁铁一端连接电源，一端固定在阀体上。

在电磁铁的外部设有两个线圈，一个是控制线圈（次级线圈），另一个是电源线圈（主线圈）。

当电流通过控制线圈时，将在电磁铁的铁芯内产生磁场，通过磁场作用，将阀体内的活塞或膜片吸引起来，使得阀门打开或关闭。

具体来说，冰箱电磁阀可以分为单向电磁阀和电控双向电磁阀两种类型。

1.单向电磁阀工作原理：单向电磁阀主要用于控制制冷剂从压缩机流向蒸发器，防止逆流或倒流。

电磁阀内设置有一个单向阀门，通过电磁力的作用，打开或关闭单向阀门。

当制冷循环运行时，控制线圈接通电流，电磁铁产生磁场，吸引活塞或膜片，使单向阀门打开，制冷剂从高压端流向低压端（从压缩机流向蒸发器）。

当制冷循环停止时，控制线圈断开电流，电磁铁失去磁场，活塞或膜片由于自身弹力的作用，将单向阀门关闭，阻断制冷剂的流动。

2.电控双向电磁阀工作原理：电控双向电磁阀主要用于控制制冷剂的流向和流量，可以实现制冷循环的正向和反向操作。

电控双向电磁阀内设有两个单向阀门，通过电磁力的作用，控制两个单向阀门的开关状态。

当制冷循环需要正向运行时，控制线圈1接通电流，使得电磁铁1产生磁场，吸引活塞或膜片1，打开单向阀门1；同时，控制线圈2断开电流，使得电磁铁2失去磁场，活塞或膜片2关闭单向阀门2、这样，制冷剂从压缩机流向蒸发器，完成正向制冷循环。

当制冷循环需要反向运行时，控制线圈2接通电流，使得电磁铁2产生磁场，吸引活塞或膜片2，打开单向阀门2；同时，控制线圈1断开电流，使得电磁铁1失去磁场，活塞或膜片1关闭单向阀门1、这样，制冷剂从蒸发器流向压缩机，完成反向制冷循环。

总结起来，冰箱电磁阀的工作原理是通过电磁力来控制阀门的开关，从而改变制冷剂的流动路径或阻断制冷剂的流动。

根据冰箱制冷系统的需要，可以选择使用单向电磁阀或电控双向电磁阀。

这些电磁阀在冰箱制冷过程中，起到了重要的控制作用。

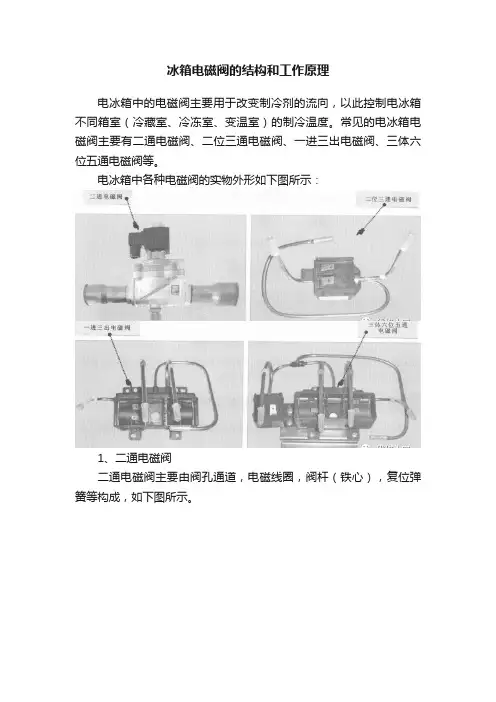

冰箱电磁阀的结构和工作原理电冰箱中的电磁阀主要用于改变制冷剂的流向，以此控制电冰箱不同箱室（冷藏室、冷冻室、变温室）的制冷温度。

常见的电冰箱电磁阀主要有二通电磁阀、二位三通电磁阀、一进三出电磁阀、三体六位五通电磁阀等。

电冰箱中各种电磁阀的实物外形如下图所示：1、二通电磁阀二通电磁阀主要由阀孔通道，电磁线圈，阀杆（铁心），复位弹簧等构成，如下图所示。

二通电磁阀的工作原理如下图：当二通电磁阀得电时，阀杆便会受到电磁线圈的作用克服弹簧的弹力，向上运动，使得阀孔通道导通，制冷剂便能够顺畅地流动。

当电磁线圈失电时，阀杆在复位弹簧作用下，向下动作，挡住阀孔通道，从而阻断制冷剂的流通，防止高压制冷剂倒流入蒸发器，不仅延长了蒸发器的保温时间，也可有效避免压缩机再次起动时发生液击现象。

2、二位三通电磁阀二位三通电磁阀多用于双温双控或多温多控电冰箱中，下图所示为二位三通电磁阀的实物外形及内部结构，从图中可以看到，二位三通电磁阀主要是由进口端、出口端以及阀芯等构成的。

二位三通电磁阀工作原理如下图：当二位三通电磁阀得电时，电磁阀阀芯移动，交冷藏室毛细管截止，使入口端与冷冻室毛细管导通。

当电磁阀供电消失时，电磁阀阀芯将冷冻室毛细管截止，使入口端与冷藏室毛细管导通。

下图所示为二通电磁阀和二位三通电磁阀的具体应用。

当控制电路使二通电磁阀导通时，冷藏室蒸发器开始制冷；而当二通电磁阀截止时，冷藏室停止制冷。

3、—进三出电磁阀一进三出电磁阀共有四个管口，其中一个管口为进口端，用于连接干燥过滤器，而另外三个管口均为出口端，分别用于连接变温毛细管、冷冻毛细管、冷藏毛细管，如下图所示。

一进三出电磁阀工作原理如下图：一进三出电磁阀有两组线圈，当线圈1得电，线圈2失电时，入口端与出口端2导通，出口端1和出口端3截止；当线圈1失电，线圈2 失电时，入口端与出口端3导通，出口端1和出口端2截止；当线圈1失电，线圈2得电时，入口端与出口端1导通，出口端2和出口端3截止。

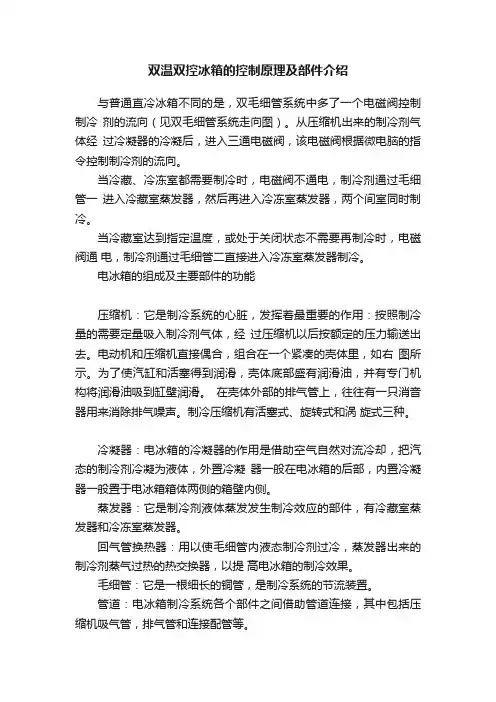

双温双控冰箱的控制原理及部件介绍与普通直冷冰箱不同的是，双毛细管系统中多了一个电磁阀控制制冷剂的流向（见双毛细管系统走向图）。

从压缩机出来的制冷剂气体经过冷凝器的冷凝后，进入三通电磁阀，该电磁阀根据微电脑的指令控制制冷剂的流向。

当冷藏、冷冻室都需要制冷时，电磁阀不通电，制冷剂通过毛细管一进入冷藏室蒸发器，然后再进入冷冻室蒸发器，两个间室同时制冷。

当冷藏室达到指定温度，或处于关闭状态不需要再制冷时，电磁阀通电，制冷剂通过毛细管二直接进入冷冻室蒸发器制冷。

电冰箱的组成及主要部件的功能压缩机：它是制冷系统的心脏，发挥着最重要的作用：按照制冷量的需要定量吸入制冷剂气体，经过压缩机以后按额定的压力输送出去。

电动机和压缩机直接偶合，组合在一个紧凑的壳体里，如右图所示。

为了使汽缸和活塞得到润滑，壳体底部盛有润滑油，并有专门机构将润滑油吸到缸壁润滑。

在壳体外部的排气管上，往往有一只消音器用来消除排气噪声。

制冷压缩机有活塞式、旋转式和涡旋式三种。

冷凝器：电冰箱的冷凝器的作用是借助空气自然对流冷却，把汽态的制冷剂冷凝为液体，外置冷凝器一般在电冰箱的后部，内置冷凝器一般置于电冰箱箱体两侧的箱壁内侧。

蒸发器：它是制冷剂液体蒸发发生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。

回气管换热器：用以使毛细管内液态制冷剂过冷，蒸发器出来的制冷剂蒸气过热的热交换器，以提高电冰箱的制冷效果。

毛细管：它是一根细长的铜管，是制冷系统的节流装置。

管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。

干燥过滤器：置于冷凝器与毛细管之间，起吸附水份与过滤机械杂质的作用，以防毛细管脏堵或冰堵。

集液器：又称汽液分离器，置于回热器前，用以防止液态制冷剂流入压缩机汽缸。

防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门框，可防止门框在空气湿度大时结露。

电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。

二位三通电磁阀应用在冰箱制冷系统的作用和优点二位三通电磁阀行业内称为三通阀，它应用范围范围很广，如：舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。

电磁阀在冰箱的主要功能是转换制冷剂流向，控制不同室温的制冷状态，优化制冷结构，达到目的理想的设定要求，方便不同用户需求。

电磁阀分类电磁阀种类较多，目前流行的电冰箱电磁阀，主要分为两大类：一种是单稳态电磁阀。

另一种为，双稳态电磁阀。

双稳态电磁阀又分为两种;单体两位三通型、三体六位五通型。

两温室的电冰箱若配有电磁阀，电磁阀出口带有标记端为电磁阀工作时的出气端，而三温室以上的电冰箱配置的电磁阀则要仔细区分工作的方向作用：是单压缩机的双温双控电冰箱中的关键部件，用于冷藏室温度和冷冻室温度独立控制的双温双控功能。

优点：二位三通电磁阀在冷冻室及冷藏室两个温控器的双重控制下，通过不断改变系统中制冷剂的流动方向，实现系统双温双控的目的，从而解决了双温单控电冰箱冷冻室与冷藏室难以匹配的问题。

并且二位三通电磁阀具有成本低、冷冻室与冷藏室相对独立、箱内温度波动范围小、节能及工艺简单等特点。

电磁阀厂家，是一家具有17年生产电磁阀经验的电磁阀厂家，空调电磁阀具有耐老化、耐腐蚀、耐高温、耐蒸汽，耐水解、弹性优、使用寿命长达300万次和接受客户各种电磁阀定制，满足客户需求一般电冰箱的冷冻室温度与冷藏室温度，都是由一个温控器调节的，两者难以匹配。

使用二位三通电磁阀的电冰箱由于能够双温双控，所以可以很好地解决这个问题。

使用二位三通电磁阀的电冰箱由于能够双温双控，所以可以很好地解决这个问题。

电磁铁，电磁阀企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

冰箱电磁阀工作原理图冰箱电磁阀工作原理图1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B（见图1）。

A出口管为常开出口管，B出口管为常闭出口管。

接头A和阀芯的资料为软磁不锈铁，接头B的资料为不导磁的不锈钢。

两位三通电磁阀职业原理图 1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头B一端，阀芯内密封双稳态二位三通脉冲电磁阀（以下简称电磁阀）是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理（见图2）而设计的一种电磁阀。

图 2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定（见图3）。

当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。

两位三通电磁阀职业原理图 3电磁阀共有三个接口，即：进口管和A、B两个出口管（见图4）。

接头A、B和阀芯的资料均为软磁不锈铁。

两位三通电磁阀职业原理图图 4在电磁阀没有接通电源的时候，由永磁体A、B 及被磁化的接头A、接头B、阀芯构成的磁场，使阀芯保持在接头A一端或接头B一端的两个固定的工位。

当向电磁阀输入额定电压的的交流电流，经过脉冲电流发生器，向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场（如图3中a部分）。

使阀芯位置保持在接头A一端，阀芯内的密封垫A密封阀口A，从而切断出口管A所连接的管路。

此时，进口管与出口管B 保持正脉冲常通。

当电磁阀断电的瞬间，脉冲电流发生器，向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场（如图3中b部分）。

三分钟看懂双稳态电磁阀的工作原理稳态电磁阀采用先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变阀的开、关状态，当控制器发出电脉冲时，驱动磁芯带动阀瓣克服永磁力产生上下位移、阀瓣到位后永磁作用下处于自保持状态。

双稳态电磁阀供电为脉动120V直流电，可正可负。

当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。

双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。

另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。

在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。

工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。

双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。

在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。

同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。

在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。

磁保持电磁阀原理简介般的电磁阀是没有电源极性要求的，它仅仅利用电源的通和断来打开和关闭阀门。

磁保持电磁阀与普通电磁阀最主要的区别，就在于它能确切反映输入控制电流信号的极性。

磁保持电磁阀是根据磁保持继电器的工作原理引伸出来的产品。

通用的磁保持电磁先导水阀结构如图1所示。

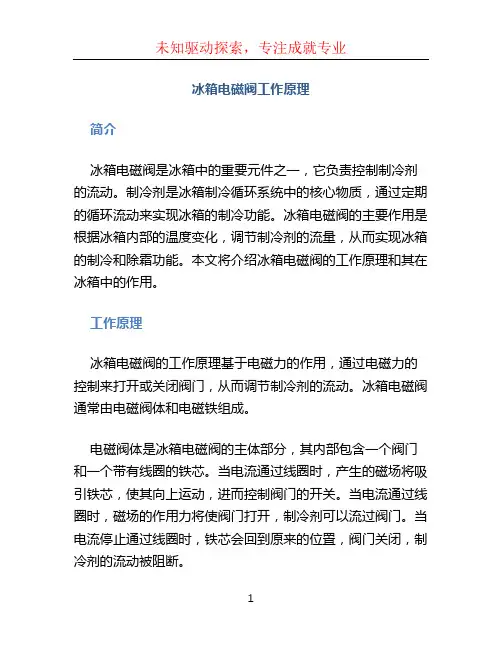

冰箱电磁阀工作原理简介冰箱电磁阀是冰箱中的重要元件之一，它负责控制制冷剂的流动。

制冷剂是冰箱制冷循环系统中的核心物质，通过定期的循环流动来实现冰箱的制冷功能。

冰箱电磁阀的主要作用是根据冰箱内部的温度变化，调节制冷剂的流量，从而实现冰箱的制冷和除霜功能。

本文将介绍冰箱电磁阀的工作原理和其在冰箱中的作用。

工作原理冰箱电磁阀的工作原理基于电磁力的作用，通过电磁力的控制来打开或关闭阀门，从而调节制冷剂的流动。

冰箱电磁阀通常由电磁阀体和电磁铁组成。

电磁阀体是冰箱电磁阀的主体部分，其内部包含一个阀门和一个带有线圈的铁芯。

当电流通过线圈时，产生的磁场将吸引铁芯，使其向上运动，进而控制阀门的开关。

当电流通过线圈时，磁场的作用力将使阀门打开，制冷剂可以流过阀门。

当电流停止通过线圈时，铁芯会回到原来的位置，阀门关闭，制冷剂的流动被阻断。

作用冰箱电磁阀在冰箱制冷循环系统中起着重要的作用。

其主要作用如下：调节制冷剂流量冰箱电磁阀根据冰箱内部的温度变化，调节制冷剂的流量。

当冰箱需要制冷时，温度传感器会感知到冰箱内部的温度升高，发送信号给冰箱控制器。

冰箱控制器接收到信号后，会通过控制电路来控制冰箱电磁阀的开关，从而调节制冷剂的流量。

如果温度升高，冰箱电磁阀将打开，制冷剂大量流动，实现快速制冷。

如果温度降低，电磁阀将关闭，制冷剂的流动减少，从而保持冰箱内部的恒温。

实现除霜功能除霜是冰箱的常见功能之一，冰箱电磁阀在其中起着重要的作用。

当冰箱内部结霜时，冰箱控制器会通过控制电路来打开冰箱电磁阀，使制冷剂流向冷凝器，高温冷凝器的热量会使冷凝器表面的霜（结冰）融化。

随着时间的推移，结霜会完全融化，从而保持冰箱内部的清洁和正常的制冷效果。

节约能源冰箱电磁阀还可以通过控制制冷剂的流动来达到节能的目的。

通过合理调节制冷剂的流量，冰箱可以根据实际需要来控制制冷剂的流量。

这样，冰箱就可以在不同的使用场景下，根据冰箱内部的温度需求来决定制冷剂的流动量，从而达到节约能源的效果。

合肥美菱股份有限公司客服部2008年5月4日目录第一节阀的分类第二节阀的使用情况第三节脉冲阀的维修及替换一、电控单脉冲阀（一进二出）二、机控单脉冲阀三、电控双脉冲阀四、机控双脉冲阀五、电控三脉冲阀第四节电磁阀的维修及替换一、单电磁阀二、双电磁阀（一进三出）第一节、阀的分类一、按阀的进、出口数量分：1、一进一出阀：该类阀有一根制冷剂的输入管口和一根制冷剂的输出管口。

2、一进二出阀：该类阀有一根制冷剂的输入管口和二根制冷剂的输出管口。

二、按使用的制冷剂分：1、R134a 制冷剂用阀：该类阀只用在R134a 的制冷系统中。

2、R600a 制冷剂用阀：该类阀只用在R600a 的制冷系统中。

3、通用制冷阀：该类阀可用在R134a 或R600a 的制冷系统中。

三、按阀配在冰箱的控制方式分：1、机控用：机控冰箱上配置的阀，称为机控阀。

2、电控用：电控冰箱上配置的阀，称为电控阀。

注：只有脉冲阀才区别机控与电控，对电磁阀来讲不区分机控与电控。

三、按阀的线圈工作电压分：1、脉冲阀（又称双稳态电磁阀）：此类阀为定时向阀的线圈输入正向或负向半波脉冲电压，使其阀芯换向。

2、电磁阀：此类阀为通过向阀的线圈输入直流电压（或停止输入直流电），使其阀芯换向。

（脉冲阀又称双稳态电磁阀）（电磁阀）（从外形上比较电磁阀长、宽尺寸都比脉冲阀大）四、按阀的数量分：1、单阀：整个阀体只有一个电磁阀或脉冲阀组成。

现在我公司有一进一出、一进二出的两种单阀2、双阀：整个阀体有两个电磁阀或脉冲阀串联在一起组成。

现在我公司有一进二出、一进三出的两种双阀。

3、三阀：整个阀体有三个脉冲阀并联在一起组成。

现在我公司有一进三出的三阀。

第二节、阀的使用情况（列表）阀的配用情况具体见下表：分类配用型号配用的阀的种类阀的替换备注186K(H)、206K(H)、181ZM2、201ZM2、181ZM2S 、246K 、188ZM2S(H)、208ZM2S(H)、BCD-180N 、200N 、220N 、240N 、206ZM2（B 、C ）、216ZM2（B 、C ）、226ZM2（B 、C ）、168CG、188CG、208CG、228CG机控脉冲阀（一进一出）图号：B0343.3.4无其它型号的阀替换正常管口端接过滤器，扩口端接三通管机控BCD-210ZM3、230ZM3、218AZ3(BR)、238AZ3(BR)、216ZA3(BR)、236ZA3(BR)、218ZM3、238ZM3机控脉冲阀（一进二出）图号：B0428.3.3。

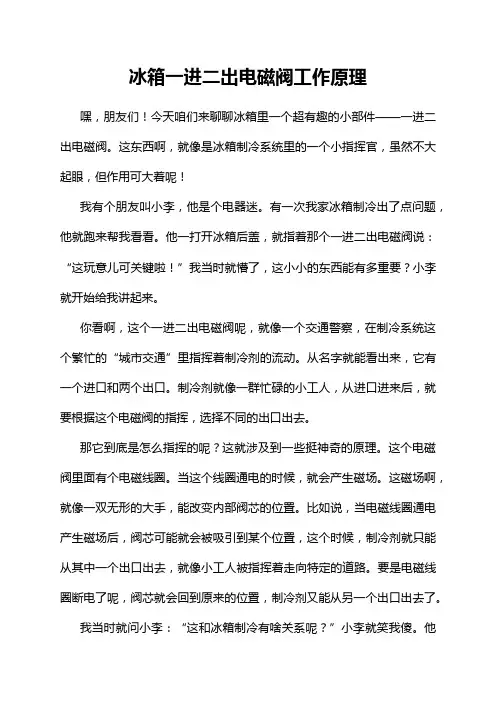

冰箱一进二出电磁阀工作原理嘿，朋友们！今天咱们来聊聊冰箱里一个超有趣的小部件——一进二出电磁阀。

这东西啊，就像是冰箱制冷系统里的一个小指挥官，虽然不大起眼，但作用可大着呢！我有个朋友叫小李，他是个电器迷。

有一次我家冰箱制冷出了点问题，他就跑来帮我看看。

他一打开冰箱后盖，就指着那个一进二出电磁阀说：“这玩意儿可关键啦！”我当时就懵了，这小小的东西能有多重要？小李就开始给我讲起来。

你看啊，这个一进二出电磁阀呢，就像一个交通警察，在制冷系统这个繁忙的“城市交通”里指挥着制冷剂的流动。

从名字就能看出来，它有一个进口和两个出口。

制冷剂就像一群忙碌的小工人，从进口进来后，就要根据这个电磁阀的指挥，选择不同的出口出去。

那它到底是怎么指挥的呢？这就涉及到一些挺神奇的原理。

这个电磁阀里面有个电磁线圈。

当这个线圈通电的时候，就会产生磁场。

这磁场啊，就像一双无形的大手，能改变内部阀芯的位置。

比如说，当电磁线圈通电产生磁场后，阀芯可能就会被吸引到某个位置，这个时候，制冷剂就只能从其中一个出口出去，就像小工人被指挥着走向特定的道路。

要是电磁线圈断电了呢，阀芯就会回到原来的位置，制冷剂又能从另一个出口出去了。

我当时就问小李：“这和冰箱制冷有啥关系呢？”小李就笑我傻。

他说：“你想啊，如果制冷剂总是走同一条路，冰箱里的温度能调节得好吗？”我一想也是啊。

他接着说：“通过这个一进二出电磁阀，就可以让制冷剂在不同的制冷阶段，按照需要流向不同的地方。

比如说，在快速制冷的时候，它能让制冷剂流向冷冻室的制冷管道多一些，就像把更多的小工人派到冷冻室这个大工厂里去工作，这样冷冻室就能快速降温。

而在冷藏室需要制冷的时候，它又能调整制冷剂的流向，让冷藏室也能凉快起来。

”再往细处说，这个电磁阀的阀芯可精致着呢。

它就像一个小小的精密阀门，要准确地控制制冷剂的流量。

如果这个阀芯出了问题，比如说磨损了或者被杂质堵住了，那可就乱套了。

就像交通警察突然失职了，小工人们就会到处乱跑，制冷剂就不能按照正确的路线流动了。
