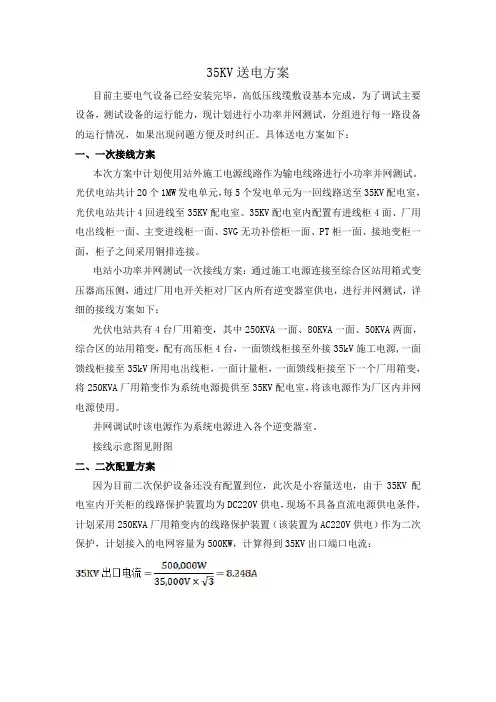

35kv变电站受电方案范本

35KV送电方案目前主要电气设备已经安装完毕，高低压线缆敷设基本完成，为了调试主要设备，测试设备的运行能力，现计划进行小功率并网测试，分组进行每一路设备的运行情况，如果出现问题方便及时纠正。

具体送电方案如下：一、一次接线方案本次方案中计划使用站外施工电源线路作为输电线路进行小功率并网测试。

光伏电站共计20个1MW发电单元，每5个发电单元为一回线路送至35KV配电室，光伏电站共计4回进线至35KV配电室。

35KV配电室内配置有进线柜4面、厂用电出线柜一面、主变进线柜一面、SVG无功补偿柜一面、PT柜一面、接地变柜一面，柜子之间采用铜排连接。

电站小功率并网测试一次接线方案：通过施工电源连接至综合区站用箱式变压器高压侧，通过厂用电开关柜对厂区内所有逆变器室供电，进行并网测试，详细的接线方案如下：光伏电站共有4台厂用箱变，其中250KVA一面、80KVA一面、50KVA两面，综合区的站用箱变，配有高压柜4台，一面馈线柜接至外接35kV施工电源,一面馈线柜接至35kV所用电出线柜，一面计量柜，一面馈线柜接至下一个厂用箱变，将250KVA厂用箱变作为系统电源提供至35KV配电室，将该电源作为厂区内并网电源使用。

并网调试时该电源作为系统电源进入各个逆变器室。

接线示意图见附图二、二次配置方案因为目前二次保护设备还没有配置到位，此次是小容量送电，由于35KV配电室内开关柜的线路保护装置均为DC220V供电，现场不具备直流电源供电条件，计划采用250KVA厂用箱变内的线路保护装置（该装置为AC220V供电）作为二次保护，计划接入的电网容量为500KW，计算得到35KV出口端口电流：设定参数如果电流超过6.598就断开线路，用此简单的方式进行线路和设备的保护。

三、实验调试在35kV送电前应做好35kv所有开关设备的调试及耐压测试，已经安排了实验队伍对高压线缆进行耐压试验。

设备的调试需要220V低压用电，需要将站用电系统配置到位，现场的四台站用变压器将为每个逆变器室提供照明用电，设备的调试用电取自照明配电箱。

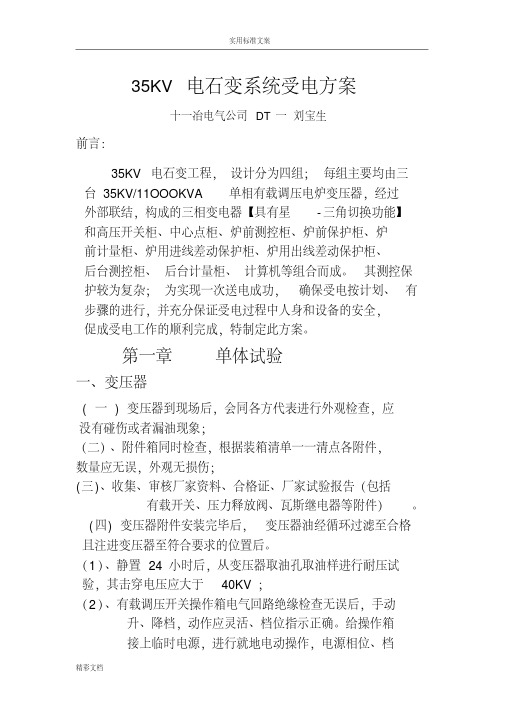

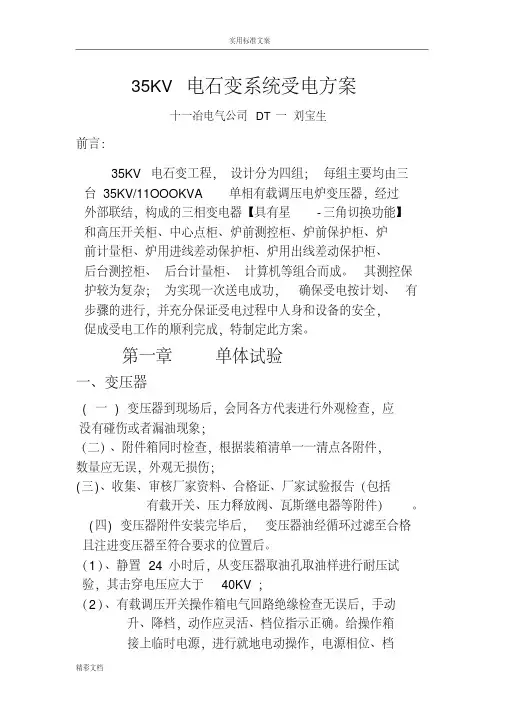

35KV电石变系统受电方案十一冶电气公司DT一刘宝生前言：35KV电石变工程，设计分为四组；每组主要均由三台35KV/11OOOKVA单相有载调压电炉变压器，经过外部联结，构成的三相变电器【具有星-三角切换功能】和高压开关柜、中心点柜、炉前测控柜、炉前保护柜、炉前计量柜、炉用进线差动保护柜、炉用出线差动保护柜、后台测控柜、后台计量柜、计算机等组合而成。

其测控保护较为复杂；为实现一次送电成功，确保受电按计划、有步骤的进行，并充分保证受电过程中人身和设备的安全，促成受电工作的顺利完成，特制定此方案。

第一章单体试验一、变压器( 一) 变压器到现场后，会同各方代表进行外观检查，应没有碰伤或者漏油现象；（二）、附件箱同时检查，根据装箱清单一一清点各附件，数量应无误，外观无损伤；(三)、收集、审核厂家资料、合格证、厂家试验报告（包括有载开关、压力释放阀、瓦斯继电器等附件）。

(四) 变压器附件安装完毕后，变压器油经循环过滤至合格且注进变压器至符合要求的位置后。

（1）、静置24小时后，从变压器取油孔取油样进行耐压试验，其击穿电压应大于40KV；（2）、有载调压开关操作箱电气回路绝缘检查无误后，手动升、降档，动作应灵活、档位指示正确。

给操作箱接上临时电源，进行就地电动操作，电源相位、档位行程、终点行程等保护应符合要求；(五)、直流电阻测量。

1、操作有载调压开关到输出电压最低档位；2、从低往高调档逐步测量高压侧直流电阻应合符要求；3、测量低压绕组的直流电阻应合符要求；（六）、变比试验1、操作有载调压开关到最低档位；2、从低往高逐步测量各档的变比；3、所有分接的变压比与厂家铭牌数据相比应无明显差别，且应符合变比的规律。

而且误差在额定分接头时为±0.5%。

（七）、测量tgδ之前，先测量绕组连同套管的绝缘电阻、吸收比绝缘电阻不应低于出厂试验值的70%，吸收比与出厂值相比应无明显差异，在常温下不应小于 1.3；（八）、油样试验合格、绝缘及吸收比符合要求的情况下，测量介质损失角tgδ，测量时应采用反接法，被测绕组的tgδ值不应大于产品出厂试验值的产品技术要求；(九)、工频耐压：施加工频68KV，历时一分钟，应无异常。

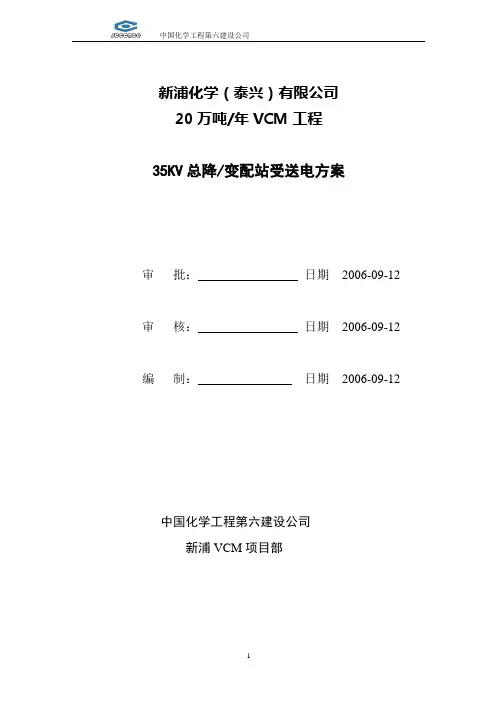

中国化学工程第六建设公司新浦化学（泰兴）有限公司20万吨/年VCM工程35KV总降/变配站受送电方案审批：日期2006-09-12 审核：日期2006-09-12 编制：日期2006-09-12中国化学工程第六建设公司新浦VCM项目部35KV总降/变配站受送电方案1、编制说明2、编制依据3、工程概况4、受送电前准备5、受送电前检查工作与模拟试验6、受送电操作7、质量安全保证措施8、人力计划安排9、主要施工机具1编制说明为确保35KV总降及变配站安全可靠受、送电特编制本方案，受、送电前检查，受、送电操作步骤必须严格执行本方案规定。

2、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程3、工程概况3、1系统的运行方式35KV系统为两路进线，线路变压器接线，单母线分段运行，不设分段开关。

10KV系统为单母线分段运行，设分段开关，自动投切，有两台压变避雷器柜，4路10/0.4KV变压器馈电输出。

继电保护系统采用综合保护继电器，进线柜、馈电柜的断路器操作在本柜上执行。

35KV、10KV操作系统电源为直流220V，由直流屏提供。

设置一套智能监控系统，与全厂主监控系统联网通讯，实时监控。

3、2主要设备实物工作量设备名称技术参数单位数量备注油侵式变压器 35KV 12500KVA 台 2干式变压器 10KV 1000KVA 台 2干式变压器 10KV 2000KVA 台 210KV高压柜台 23直流屏台 3低压开关柜台 604、受送电前准备4.1 配电室土建工程、装饰工程已完工，并通过管理公司验收。

4.2 受电后无法进行的和影响运行安全的电气安装工程已施工完毕。

4.3 受电后无法进行的和影响运行安全的电气调试工作已完毕。

4.4 直流系统有稳定电源，并已投入运行。

4.5 保护性网门、盖板以及所有与受电部分隔绝的安全措施齐全。

一、工程概况：（一）工程设计:该站设计规模：35KV进线1回路，主变容量10000KVA；10KV保安电源1回路。

10KV系统为单母线分段接线，10KV出线14回路，10KV电容补偿2回路，消谐回路2回路，保证了供电的安全可靠及经济运行。

现有1台主变为有载调节变压器，35KV及10KV高压开关均为真空断路器，35KV及10KV开关柜均采用微机综合保护装置。

（二）我矿现有负荷由矿区内10KV临时变电所供电，该电源来自彭集35KV 变电站。

该临时变电所内高压柜为我矿35KV变电站10KV二段高压柜。

（三）电气主接线系统图。

（附图）二、编制方案依据：1、《电气建设施工、验收及质量验评标准汇编2、《火电施工质量检验及评定规范》3、《电气装置安装工程电气设备交接试验标准GB50150---914、《电力建设安全操作规程》5、山东省济南冶金设计院股份有限公司设计图纸、设备出厂技术资料。

6、山东盛鑫矿业有限公司35KV变电站一次系统接线图。

三、送电方案及范围：1、由李楼220KV变电站35KV侧出线送电至山东盛鑫矿业有限公司35KV变电站35KV进线柜35KV母线。

2、1#主变。

3、10KVⅠ段母线。

四、送电前应具备的条件：㈠按照施工图纸及技术资料安装完毕并根据施工及验收规范检查合格。

㈡各种安装、检查及记录、调试、试验及记录合格，记录资料齐全。

㈢送电方案审批通过，并向送电人员进行技术交底。

㈣送电用的专用工具、防护用品、警告牌类及记录表格准备齐全。

㈤有关一、二次设备编号清楚、正确，安全标志明显齐全，所有电气设备接地良好，孔洞封堵完毕，凡送电区域必须挂警示牌。

㈥所有一、二次设备必须进行操作传动试验检查完毕，所有保护装置按定值整定并校验完毕。

㈦设置好足够防火用品及用具并组织好消防人员及车辆等。

㈧通讯工具应满足送电的要求，要配备通讯电话。

㈨操作值班人员应上岗，按时作好记录。

五、送电组织和领导：为了使送电工作顺利进行，组织一个强有力的领导班子，现场组织协调送电工作，做好送电前的各项准备及检查督促工作，督促参加送电试运人员按方案进行，做好必要的安全措施，确保送电试运一次成功。

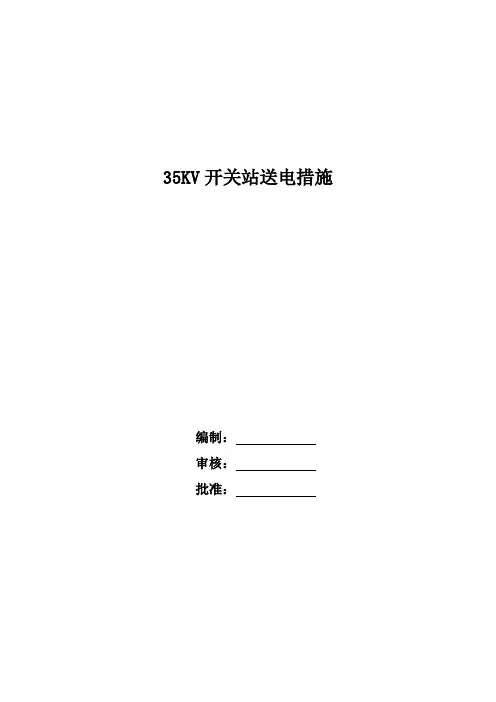

35KV开关站送电措施编制：审核：批准：目录一、工程概况 (3)二、编制依据 (4)三、受电应具备的条件 (4)四、受电前的检查及准备工作 (6)五、受电的方法及步骤(附一次系统图） (9)六、验收标准 (15)七、环境及健康安全 (15)八、安全文明生产措施 (18)一、工程概况1.1 系统描述本光伏电站新建20台箱变，1台SVG变压器，1台接地变。

根据用电需要，本站35KV侧一期设2个进线回路，1个出线回路，1个SVG间隔，1个站用变间隔，1个母线PT间隔，1个分段。

二期设一个联络柜，2个进线间隔，一个母线设备间隔。

1.2 主要设备列表1.2.1 箱变生产厂家：型号：ZGSII-ZG-1000/35容量：1000KVA变比：38.5±2x2.5%/0.315-0.315kV额定电流(高压/低压-低压)：15A-916.5A-916.5A接线组别：Dy11-y11阻抗电压％：6.18%1.2.2 35kV开关柜生产厂家：额定电压：35kV额定电流：出线回路 1250A1.2.3 SVG变压器生产厂家：型号：SCII-4500/38.5容量：4500KVA接线组别：Dy111.2.4接地变压器生产厂家：型号：BWXH-Z35/25A-315/0.4容量：900KVA接线组别：Znyn111.3 主要保护配置：1.3.1 35KV线路保护；35KV线路保护配有光纤差动保护、过流保护、过负荷保护、零序电流保护。

1.3.2 35KV母线保护：35KV母线保护配有母线差动保护。

二、编制依据《电气装置安装工程电气设备交接试验标准》GB50150-2006《继电保护及安全自动装置技术规程》GB/T 14285－2006《电力建设施工验收技术规范》《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）《防止电力生产重大事故的二十五项重点要求》国网公司2000年版设备厂的产品说明书、设计院设计图及相关技术资料等三、受电应具备的条件3.1 与变电站及厂用电系统受电有关的一、二次设备均应安装调试结束并经验收合格，报告齐全。

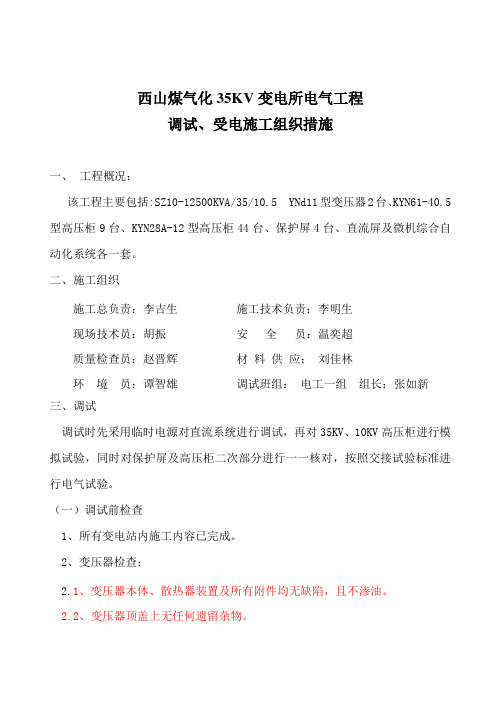

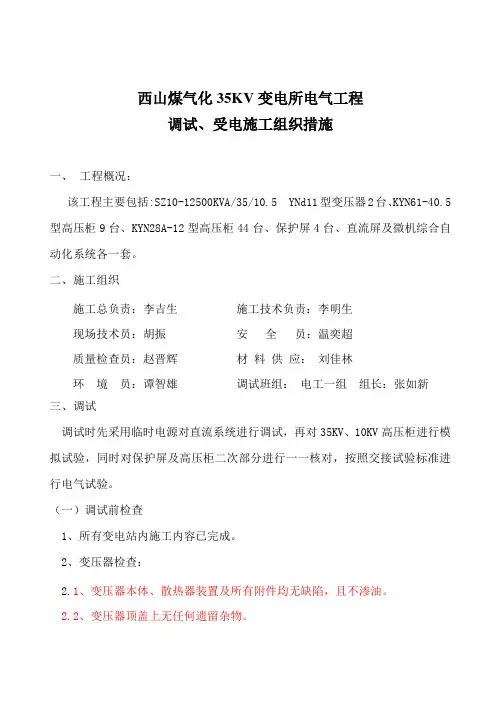

西山煤气化35KV变电所电气工程调试、受电施工组织措施一、工程概况：该工程主要包括:SZ10-12500KVA/35/10.5 YNd11型变压器2台、KYN61-40.5型高压柜9台、KYN28A-12型高压柜44台、保护屏4台、直流屏及微机综合自动化系统各一套。

二、施工组织施工总负责：李吉生施工技术负责：李明生现场技术员：胡振安全员：温奕超质量检查员：赵晋辉材料供应：刘佳林环境员：谭智雄调试班组：电工一组组长：张如新三、调试调试时先采用临时电源对直流系统进行调试，再对35KV、10KV高压柜进行模拟试验，同时对保护屏及高压柜二次部分进行一一核对，按照交接试验标准进行电气试验。

（一）调试前检查1、所有变电站内施工内容已完成。

2、变压器检查：2.1、变压器本体、散热器装置及所有附件均无缺陷，且不渗油。

2.2、变压器顶盖上无任何遗留杂物。

2.3事故排油设施完好，消防设施齐全。

2.4、储油柜、散热器等油系统上的油门均应打开，油门开启指示及油位指示正确。

2.5、高压套管的接地小套管应予以接地，套管顶部结构密封良好，任何部件应无渗油现象。

2.6、电压切换装置的位置应符合要求，有载调压切换装置远地操作应动作可靠，指示位置正确。

2.7、变压器的相位及绕组的联结组标号应符合并列运行要求。

2.8、温度计指示正确，整定值符合要求。

2.9、气体继电器、温度计等保护回路接线正确，并已进行短路联动试验。

3、35KV、10KV高压柜检查：3.1、屏、柜的固定、接地可靠，安装清洁整齐；3.2、屏、柜上的元件完好，安装位置正确，固定牢固，接线正确牢固；直流屏工作正常。

3.3、二次接线正确、可靠，标志齐全，清晰整齐；3.4、手车推入拉出灵活无卡，机械连锁准确可靠，接触严密，照明装置齐全。

3.5、柜内一次设备安装质量符合要求，操作及联动试验动作正确，分合闸试验灵活可靠，接触良好。

3.6二次回路的绝缘电阻符合规范要求：A、小母线和控制盘的电压小母线，在断开所有其他并联支路时，绝缘电阻不小于10ΜΩ，48V及以下回路用250V 兆欧表测量；B、二次回路的每一支路和断路器，操动机构的电源回路绝缘电阻不小于1ΜΩ。

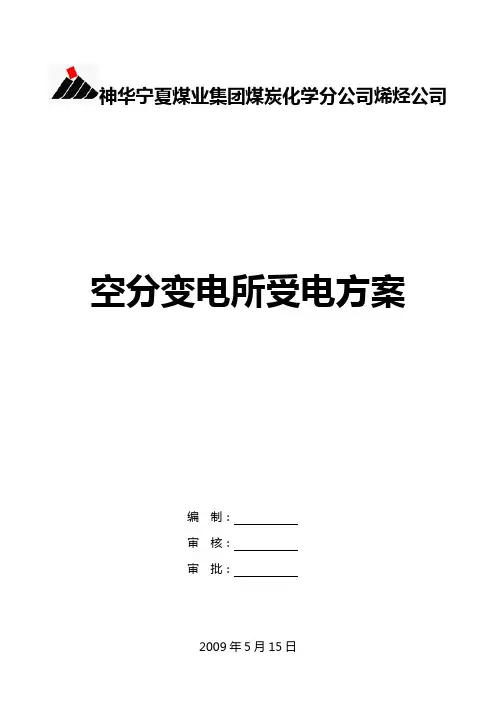

神华宁夏煤业集团煤炭化学分公司烯烃公司空分变电所受电方案编制：审核：审批：目录1 主题内容与适用范围 (4)2 引用标准 (4)3 具备送电的条件 (4)4 送电前的准备工作 (4)5 组织措施 (5)6 送电步骤 (9)6.1 35kV 1#线路及35/6kV 1#变压器充电 (9)6.2 35kV 2#线路及35/6kV 2#变压器充电 (10)6.3 6kV I段母线充电 (10)6.4 使用6kV II段进线断路器为6kV II段母线充电 (11)6.5 测试6kV母联备自投 (11)6.6 35/6kV 1#、2#变压器并列运行 (12)6.7 35kV线路及35/6kV变压器、6kV系统空载运行24 小时，变电所受电成功 (12)6.8 6/0.4kV 1#变压器（1T03）充电 (12)6.9 6/0.4kV 2#变压器（2T03）充电 (12)6.10 0.4kV I段母线(1AA)充电 (13)6.11 0.4kV Ⅱ段母线(2AA)充电 (13)6.12 测试0.4kV母联备自投 (13)6.13 6kV线路及6/0.4kV变压器、0.4kV系统空载运行24 小时，变电所0.4KV系统受电成功 (14)6.14 6/0.69kV 3#变压器（1T03）充电 (14)6.15 6/0.69kV 4#变压器（2T02）充电 (14)6.16 0.69kV I段母线(3AA)充电 (15)6.17 0.69kV Ⅱ段母线(4AA)充电 (15)6.18 测试0.69kV母联备自投 (15)6.19 6kV线路及6/0.69kV变压器、0.69kV系统空载运行24 小时，变电所0.69KV系统受电成功.167 设备、仪器配置 (16)8 安全措施 (16)9 事故预案 (18)附录A投运领导组人员名册及联系方式 (20)附录B受电方案审批单 (21)1 主题内容与适用范围本方案仅适用于烯烃公司空分装置35/6kV 变电所的送电部分。

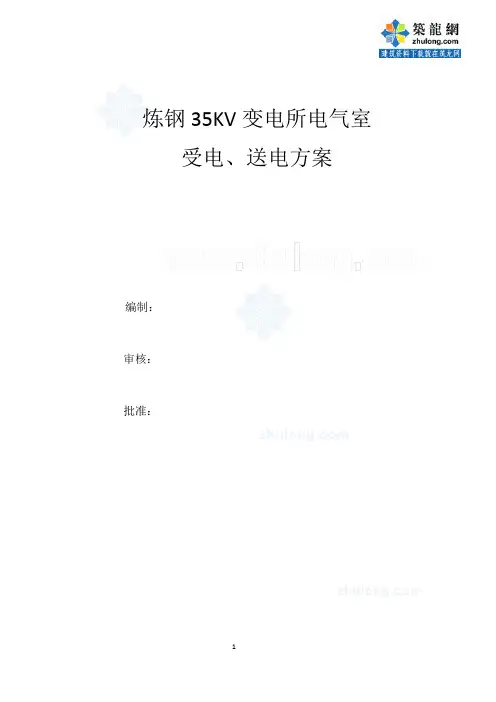

炼钢35KV变电所电气室受电、送电方案编制：审核：批准：目录一、概述 (3)二、受电范围 (3)三、受电前准备工作 (3)四、受电、送电操作 (4)五、受送电现场组织机构 (6)六、施工质量 (7)七、送电安全措施及应急预案 (13)一、概述炼钢35KV变电所35/6KV变电所供电范围包括本工程8台变压器，3台高压风机，5台高压供水泵，两路石灰窑电源。

电源由高炉110KV变电所引入两路35KV电源，进线方式为电缆进线。

继电保护采用微机综合保护系统。

二、受电范围35KV侧：1＃主变压器、2＃主变压器6KV侧：6KV I段母线、6KV Ⅱ段母线1＃受电柜（01AH13）、2＃受电柜（01AH06）母联开关柜（01AH01）、母联隔离柜（01AH02）1＃电压互感器柜（01AH03）、2＃电压互感器柜（01AH04）三、受电前准备工作（一）、高压开关柜位置检查1、所有高压柜小车均处于试验位置，冷备用状态。

2、所有高压柜断路器和隔离开关都必须处于分断状态。

3、35KV1#主变、2＃主变35KV隔离闸刀处于分闸位置。

4、6KV馈电输出柜接地开关处于合闸位置。

5、检查6KVⅠ、Ⅱ段压变高压熔丝完好。

6、测量1＃、2＃主变压器一次、二次侧绝缘电阻。

7、测量6KV一受电、二受电、母联开关柜、母联隔离柜、1＃、2＃PT柜及其他高压柜绝缘电阻。

（二）、继电保护投入35KV馈出柜继电保护投入由能源部负责。

P2柜：1＃主变差动保护（387GA）、1＃主变测控（341G）1＃主变非电量保护（361G）、1＃主变低后备保护（388G）P3柜：2＃主变差动保护（387GA）、2＃主变测控（341G）2＃主变非电量保护（361G）、2＃主变低后备保护（388G）母联柜：6KV分段备自投保护（358GC）压变柜：6KV电压并列（389G）、四、受电、送电操作1、指挥人员跟调度联系、填写操作票。

2、根据调度命令合上1＃主变35KV进线闸刀，3、申请1号主变受电，同时在1号主变、后台、进线柜监视其受电状态。

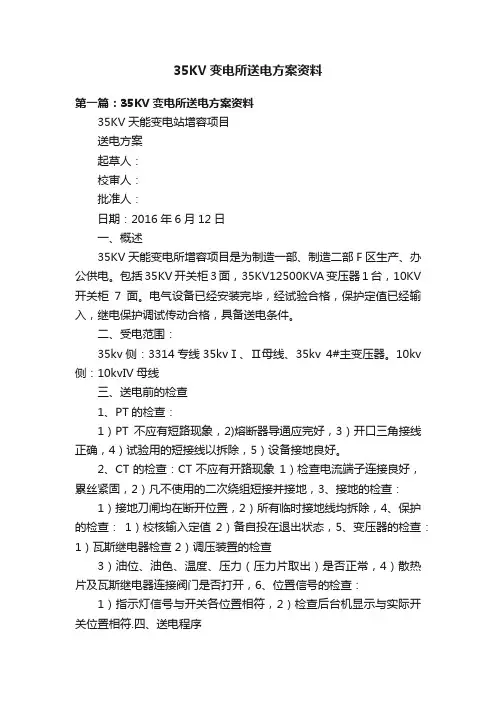

35KV变电所送电方案资料第一篇：35KV变电所送电方案资料35KV天能变电站增容项目送电方案起草人：校审人：批准人：日期：2016年6月12日一、概述35KV天能变电所增容项目是为制造一部、制造二部F区生产、办公供电。

包括35KV开关柜3面，35KV12500KVA变压器1台，10KV 开关柜7面。

电气设备已经安装完毕，经试验合格，保护定值已经输入，继电保护调试传动合格，具备送电条件。

二、受电范围：35kv侧：3314专线35kvⅠ、Ⅱ母线、35kv 4#主变压器。

10kv 侧：10kvIV母线三、送电前的检查1、PT的检查：1）PT不应有短路现象，2)熔断器导通应完好，3）开口三角接线正确，4）试验用的短接线以拆除，5）设备接地良好。

2、CT的检查：CT不应有开路现象1）检查电流端子连接良好，累丝紧固，2）凡不使用的二次绕组短接并接地，3、接地的检查：1）接地刀闸均在断开位置，2）所有临时接地线均拆除，4、保护的检查：1）校核输入定值2）备自投在退出状态，5、变压器的检查：1）瓦斯继电器检查 2）调压装置的检查3）油位、油色、温度、压力（压力片取出）是否正常，4）散热片及瓦斯继电器连接阀门是否打开，6、位置信号的检查：1）指示灯信号与开关各位置相符，2）检查后台机显示与实际开关位置相符.四、送电程序（一）、送电线路送电线路送电前，变电所35kv进线刀闸、断路器等一次设备必须在开位。

与地方电力部门沟通，外线路通过冲击送电后，外线路带电运行。

检查外电相位与变电所相位是否对应，对应进行变电所送电。

（二）、变电所送电程序送电操作有两种方式，一种是到设备本体就地操作，一种是利用站控机遥控操作。

因为是新投运设备，现场操作能及时发现和处理问题，因此采取就地操作。

1、变电所35KVⅠ段母线受电1)检查35KV天能2#专线进线隔离刀闸3314线301B01、301B04在分开位置，Ⅰ段隔离及计量柜柜内计量在工作位置（301B02在工作位置）2)合Ⅰ段PT3506刀闸，后台机显示正确3)合上110KV田营变电站35KVI段3314开关，观察35kv柜电压显示器是否带电，正常后进行下一步（后台机显示正确）4)合35KVⅠ段隔离及计量隔离刀闸311-2，检查计量PT电压是否正常（用万用表检查，包括开口三角）后台机显示正确5)合35KVⅠ段311-1,312-6刀闸（后台机显示正确）6)合35KVⅠ段311断路器，位置信号显示正确，观察35KV进线柜电压显示器，查看35KVⅠ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅠ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）7)35KVⅠ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次2、变电所35KVⅡ段母线受电（通过母联断路器）1)检查35KV2#进线隔离刀闸312-1D、312-6D在分开位置，Ⅱ段隔离及计量柜柜内计量在分开位置2)合Ⅱ段PT刀闸，后台机显示正确3)合上35KV母联隔离刀闸310-1，310-2，,正常后进行下一步（后台机显示正确）4)合35KV母联断路器310，查看35KVⅡ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅡ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）5)35KVⅡ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次。

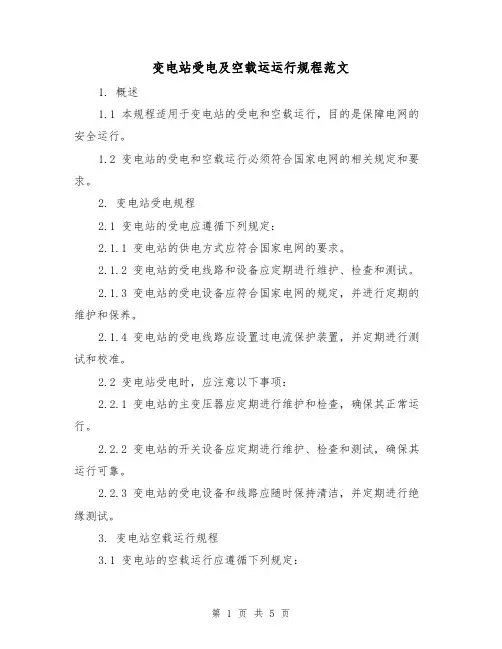

变电站受电及空载运运行规程范文1. 概述1.1 本规程适用于变电站的受电和空载运行，目的是保障电网的安全运行。

1.2 变电站的受电和空载运行必须符合国家电网的相关规定和要求。

2. 变电站受电规程2.1 变电站的受电应遵循下列规定：2.1.1 变电站的供电方式应符合国家电网的要求。

2.1.2 变电站的受电线路和设备应定期进行维护、检查和测试。

2.1.3 变电站的受电设备应符合国家电网的规定，并进行定期的维护和保养。

2.1.4 变电站的受电线路应设置过电流保护装置，并定期进行测试和校准。

2.2 变电站受电时，应注意以下事项：2.2.1 变电站的主变压器应定期进行维护和检查，确保其正常运行。

2.2.2 变电站的开关设备应定期进行维护、检查和测试，确保其运行可靠。

2.2.3 变电站的受电设备和线路应随时保持清洁，并定期进行绝缘测试。

3. 变电站空载运行规程3.1 变电站的空载运行应遵循下列规定：3.1.1 变电站的空载运行应符合国家电网的相关要求。

3.1.2 变电站的空载运行需提前进行计划，并获得相关部门的批准。

3.1.3 变电站的空载运行期间，必须有专人负责监控设备运行情况，并随时做好记录。

3.2 变电站的空载运行时，应注意以下事项：3.2.1 变电站的主变压器和其他关键设备应定期进行维护和检查。

3.2.2 空载运行期间，应定期对设备进行温升测试，确保其运行正常。

3.2.3 空载运行期间，应随时检查设备的冷却系统，确保其正常运行。

4. 总结本规程规定了变电站的受电和空载运行的相关事项，旨在保障电网的安全运行。

变电站的受电应符合国家电网的要求，定期进行维护、检查和测试。

变电站的空载运行需要提前计划，并获得相关部门的批准，期间需有专人监控设备运行情况。

在变电站的受电和空载运行过程中，应定期维护设备，检查冷却系统和进行温升测试，以确保设备的正常运行。

注：以上规程为范本，具体应根据实际情况进行补充和修改。

变电站受电及空载运运行规程范文（二）以下是常见的变电站受电及空载运行规程：1. 受电：- 变电站应按照相关安全规范及要求接受外部电源供电。
