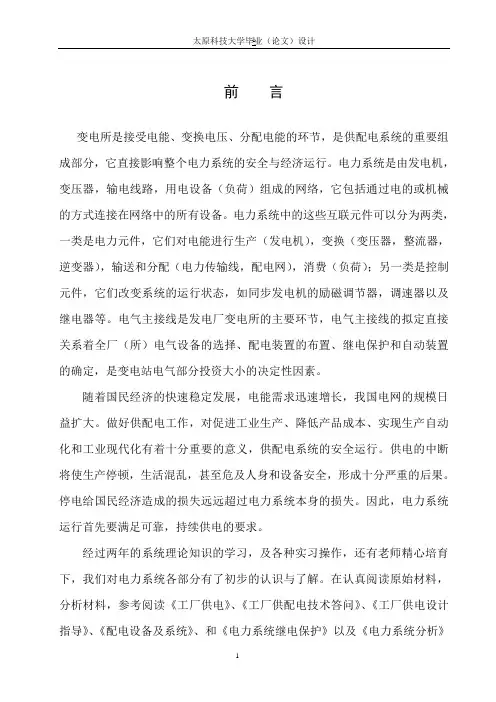

前言变电所是接受电能、变换电压、分配电能的环节，是供配电系统的重要组成部分，它直接影响整个电力系统的安全与经济运行。

电力系统是由发电机，变压器，输电线路，用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。

电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机），变换（变压器，整流器，逆变器），输送和分配（电力传输线，配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。

电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。

随着国民经济的快速稳定发展，电能需求迅速增长，我国电网的规模日益扩大。

做好供配电工作，对促进工业生产、降低产品成本、实现生产自动化和工业现代化有着十分重要的意义，供配电系统的安全运行。

供电的中断将使生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。

停电给国民经济造成的损失远远超过电力系统本身的损失。

因此，电力系统运行首先要满足可靠，持续供电的要求。

经过两年的系统理论知识的学习，及各种实习操作，还有老师精心培育下，我们对电力系统各部分有了初步的认识与了解。

在认真阅读原始材料，分析材料，参考阅读《工厂供电》、《工厂供配电技术答问》、《工厂供电设计指导》、《配电设备及系统》、和《电力系统继电保护》以及《电力系统分析》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次课程设计。

第一章绪论第一节我国目前电力工业的发展方针我国目前电力工业的发展方针是：1) 在发展能源工业的基本方针指导下发展电力工业。

2) 电力工业发展速度必须与国民经济发展速度相适应。

3) 发挥水电优势，加快水电建设。

4) 建设大型矿口电厂，搞好煤、电、运平衡。

5) 在煤，水能源缺乏地区，有重点有步骤地建设核电厂。

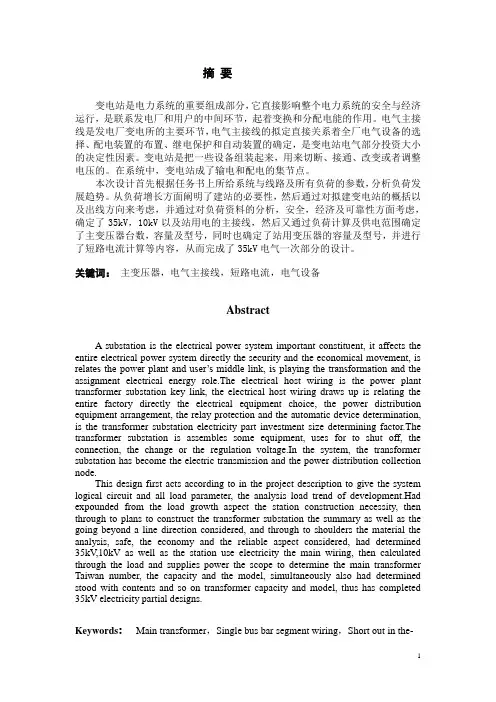

摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。

变电站是把一些设备组装起来，用来切断、接通、改变或者调整电压的。

在系统中，变电站成了输电和配电的集节点。

本次设计首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。

从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，并进行了短路电流计算等内容，从而完成了35kV电气一次部分的设计。

关键词：主变压器，电气主接线，短路电流，电气设备AbstractA substation is the electrical power system important constituent, it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and user’s middle link, is playing the transformation and the assignment electrical energy role.The electrical host wiring is the power plant transformer substation key link, the electrical host wiring draws up is relating the entire factory directly the electrical equipment choice, the power distribution equipment arrangement, the relay protection and the automatic device determination, is the transformer substation electricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substation has become the electric transmission and the power distribution collection node.This design first acts according to in the project description to give the system logical circuit and all load parameter, the analysis load trend of development.Had expounded from the load growth aspect the station construction necessity, then through to plans to construct the transformer substation the summary as well as the going beyond a line direction considered, and through to shoulders the material the analysis, safe, the economy and the reliable aspect considered, had determined 35kV,10kV as well as the station use electricity the main wiring, then calculated through the load and supplies power the scope to determine the main transformer Taiwan number, the capacity and the model, simultaneously also had determined stood with contents and so on transformer capacity and model, thus has completed 35kV electricity partial designs.Keywords: Main transformer，Single bus bar segment wiring，Short out in the-electric current ，Electric equipment绪论变电站是电力网中线路的连接点，作用是变换电压、交换功率和汇集、分配电能，它直接影响整个电力系统的安全与经济运行。

河南理工大学毕业设计（论文）说明书摘要变电站是改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。

变电站的主要设备是开关和变压器。

按规模大小不同，称为变电所、配电室等变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。

同时对于变电站内的主设备进行合理的选型。

本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。

使其更加贴合实际，更具现实意义。

本文以35kV厂用电变电所设计为例，论述了工厂供电系统中变电所一次二次设计全过程。

通过对变电所的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计，电气总平面及配电装置断面设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。

关键词:35KV变电所设计负荷计算；短路电流；变压器选择I河南理工大学毕业设计（论文）说明书AbstractThe place is change voltage substation. In order to make electricity powertransmission to distant places, must take voltage increases, into high voltage and to users according to need to nearby voltage reduced again, this kind of work by lifting voltage substation to complete. The main transformer substation equipment is switch and transformers. According to size different operations etc, called the substation, the substation is used to assemble some equipment to cut or connected, change or adjusting voltage, in the power system, the substation transmission and distribution of power are mainly divided into the rally point, the substation provids pressor substation, substation, power substation, second, match.A typical substation needs the reliable and flexible operation, the economic rationality and free expansion of the equipments. For the consideration of these aspects, the paper designs a transformer substation of 35kV which has tow level of voltage, one is 35kV, and the other is 10kV. At the same time, choose the rational selection as to the main equipments in substation. This design chooses two main transformers. As to other equipments such as Circuit Breaker, Isolating switch, Current Transformer, Voltage Transformer, Reactive power compensation device, Protective Relay and so on are to be selected, designed, and configured in accordance with specific requirements. In order to make it reliable to operate, easy and simple to manipulate, economical, with the possibility of expansion and flexibility of changing its operation. As to make it more actual and practical significant.This article 35 kV power substation factory to design as an example, this paper discusses the factory power supply system of substation a second design process. Through the design of substation Lord wiring, standing electricity wiring design, short-circuit current calculation, electrical equipment dynamic and thermal stability check, the main electrical equipment model and parameter determination, and operation mode analysis, overvoltage protection device lightning protection and the design, electrical total plane and power distribution equipment design and cross section of reactive power compensation scheme design, are detailed in the power system,completed the substation design.Key words:35kV substation design load calculation; short-circuit current;transformer choiceII河南理工大学毕业设计（论文）说明书目录1.引言 (1)1.1工厂供电的意义和要求 (1)1.2工厂供电设计的一般原则 (2)2.原始资料 (4)2.1本厂产品及生产规模 (4)2.2本厂车间组成 (4)2.3设计依据 (4)2.3.1机修厂平面布置图(附后) (4)2.3.2供电协议 (4)2.3.3供电设计 (4)2.3.4机修厂负荷性质 (5)2.3.5机修厂自然条件 (5)3.负荷计算和无功补偿的计算 (6)3.1负荷分级与负荷曲线 (6)3.1.1供电负荷分级及其对供电的要求 (6)3.1.2负荷曲线 (6)3.2负荷计算内容和目的 (7)3.3负荷计算方法 (7)3.4各用电车间负荷计算 (7)3.4.1各车间负荷 (7)3.5全厂负荷计算 (9)3.6无功补偿 (10)3.6.1功率因数对供电系统的影响 (10)3.6.2提高负荷功率因数的意义 (11)3.6.3提高功率因数的方法 (11)3.6.4无功补偿概述 (11)3.6.5无功补偿装置 (12)3.6.6无功补偿的计算 (12)4.主变压器的选择 (15)4.1规程中的有关变电所主变压器选择的规定 (15)4.2主变压器台数的选择 (15)4.3主变压器的容量选择 (15)4.4主变压器形式选择 (16)4.5总变电所的型式 (16)5.主接线的设计 (17)5.1电气主接线概述 (17)5.2主接线的设计原则 (17)III河南理工大学毕业设计（论文）说明书5.3变电所主接线方案选择 (17)5.3.1方案一 (17)5.3.2方案二 (18)5.3.3主接线方案的确定 (19)6.短路电流的计算 (21)6.1短路电流概述 (21)6.1.1产生短路的原因和短路的定义 (21)6.1.2短路的危害 (21)6.1.3短路的种类 (21)6.1.4短路电流计算的目的 (22)6.2短路电流标幺值计算方法 (22)6.2.1系统最大运行方式下短路计算 (23)6.2.2系统最小运行方式下的短路计算 (24)6.3短路电流计算结果 (25)7.电气设备的选择 (26)7.1电气设备选择的一般原则 (26)7.2高压断路器的选择与校验 (26)7.3高压隔离开关的选择与校验 (27)7.4电压互感器的选择和校验 (27)7.5电流互感器的选择与校验 (28)7.6高压熔断器的选择与校验 (28)7.7避雷器的选择 (29)7.8高压开关柜的选择与校验 (29)7.8.1进线柜的选择与校验 (30)7.8.2出线柜的校验 (31)7.8.3母联联络柜的选择 (32)7.8.4电压互感器、避雷器柜 (33)8. 变电所高低压线路的选择 (34)8.1高压架空线路的选择与校验 (34)8.2 6kV母线的选择以及校验 (35)9. 继电保护及二次系统 (37)9.1继电保护的任务和要求 (37)9.2工厂高压线路的继电保护 (37)9.2.1过电流保护的动作电流整定 (37)9.2.2电流速短保护的动作电流整定 (38)9.3电力变压器的继电保护 (38)9.3.1 变压器的过电流保护 (39)9.3.2 变压器的电流速断保护 (39)IV河南理工大学毕业设计（论文）说明书9.3.3 变压器的过负荷保护 (40)9.3.4 变压器的瓦斯保护 (40)9.4 进线柜的动作电流整定 (40)9.4.1定时限过电流保护 (40)9.4.2 电流速断保护 (40)9.5 出线柜的动作电流整定 (41)10.二次部分配置 (42)10.1 二次回路的操作电源 (42)10.2 中央信号装置 (42)10.3 电测量仪表 (43)10.4 变配电装置中各部分仪表的配置 (43)10.5 绝缘监视装置 (44)11.防雷与接地 (45)11.1 架空线路的防雷措施 (45)11.2 变配电所的防雷措施 (45)11.3 接地与接地装置 (46)11.3.1接地种类 (46)11.3.2电力设备接地一般要求 (46)11.3.3保护接地的范围 (47)结论 (48)致谢 (49)参考文献 (50)V河南理工大学毕业设计（论文）说明书1 引言1.1工厂供电的意义和要求电能是发展国民经济的基础，是一种无形的、不能大量储存的二次能源。

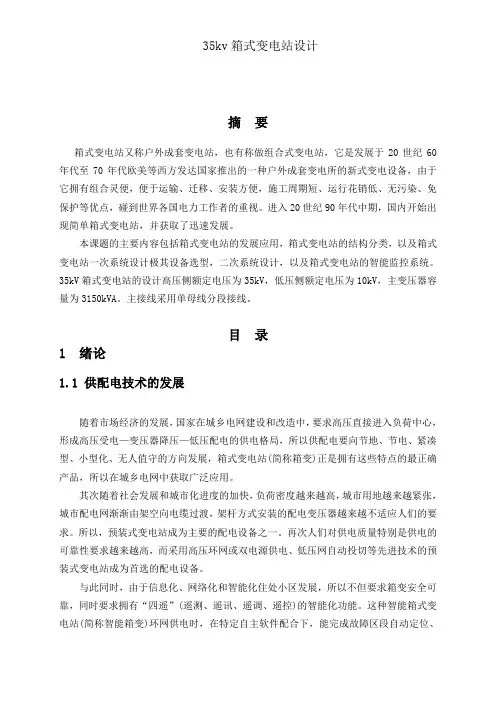

摘要箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新式变电设备，由于它拥有组合灵便，便于运输、迁移、安装方便，施工周期短、运行花销低、无污染、免保护等优点，碰到世界各国电力工作者的重视。

进入20世纪90年代中期，国内开始出现简单箱式变电站，并获取了迅速发展。

本课题的主要内容包括箱式变电站的发展应用，箱式变电站的结构分类，以及箱式变电站一次系统设计极其设备选型，二次系统设计，以及箱式变电站的智能监控系统。

35kV箱式变电站的设计高压侧额定电压为35kV，低压侧额定电压为10kV，主变压器容量为3150kVA。

主接线采用单母线分段接线。

目录1 绪论1.1 供配电技术的发展随着市场经济的发展，国家在城乡电网建设和改造中，要求高压直接进入负荷中心，形成高压受电—变压器降压—低压配电的供电格局，所以供配电要向节地、节电、紧凑型、小型化、无人值守的方向发展，箱式变电站(简称箱变)正是拥有这些特点的最正确产品，所以在城乡电网中获取广泛应用。

其次随着社会发展和城市化进度的加快，负荷密度越来越高，城市用地越来越紧张，城市配电网渐渐由架空向电缆过渡，架杆方式安装的配电变压器越来越不适应人们的要求。

所以，预装式变电站成为主要的配电设备之一。

再次人们对供电质量特别是供电的可靠性要求越来越高，而采用高压环网或双电源供电、低压网自动投切等先进技术的预装式变电站成为首选的配电设备。

与此同时，由于信息化、网络化和智能化住处小区发展，所以不但要求箱变安全可靠，同时要求拥有“四遥”(遥测、遥讯、遥调、遥控)的智能化功能。

这种智能箱式变电站(简称智能箱变)环网供电时，在特定自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，进而保证在一分钟左右恢复送电。

1.2 箱式变电站的种类、结构与技术特点1.2.1 箱式变电站的种类箱式变电站有美式箱式变电站和欧式箱式变电站。

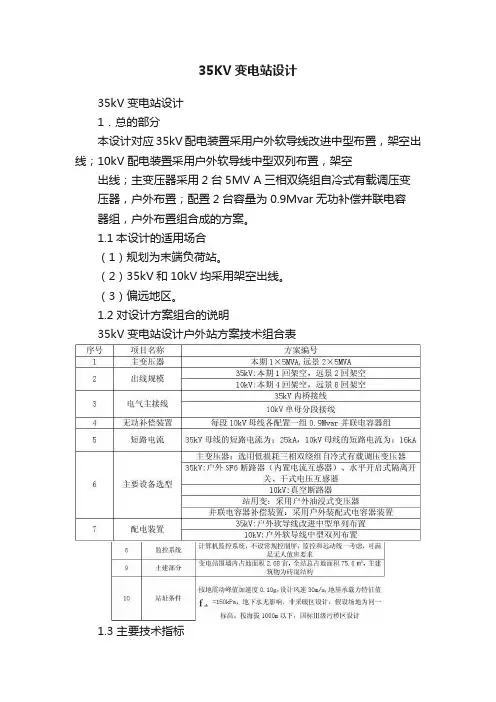

35KV变电站设计35kV变电站设计1．总的部分本设计对应35kV配电装置采用户外软导线改进中型布置，架空出线；10kV配电装置采用户外软导线中型双列布置，架空出线；主变压器采用2台5MV A三相双绕组自冷式有载调压变压器，户外布置；配置2台容量为0.9Mvar无功补偿并联电容器组，户外布置组合成的方案。

1.1本设计的适用场合（1）规划为末端负荷站。

（2）35kV和10kV均采用架空出线。

（3）偏远地区。

1.2 对设计方案组合的说明35kV变电站设计户外站方案技术组合表1.3 主要技术指标主要技术指标2．电力系统部分2.1 电力系统本设计按照给定的主变压器及线路规模进行设计，在实际工程中，需要根据变电站所处系统情况具体设计。

各电压等级的设备短路电流按如下水平选择：（1）35kV母线的短路电流为：25kA。

（2）10kV母线的短路电流为：16kA。

2.2 系统继电保护及安全自动装置本设计不涉及系统继电保护具体配置，只根据工程规模，推荐组屏方案，配合土建专业进行二次设备的布置。

在实际工程设计阶段，需要根据变电站所处地区电力系统实际情况具体设计。

本设计35kV侧电气主接线为内桥接线，变电站按负荷变电站考虑，不设线路保护。

当考虑变电站有转供电的运行方式时，应增加35kV线路保护。

2.3 系统通信及站内通信本设计不涉及系统通信专业的具体内容，只根据工程规模配合土建专业进行二次设备室的布置。

在实际工程设计阶段，需要根据实际情况确定调度关系、通信方式，并进行通道安排。

（1）变电站监控系统应具有通信监控功能，不再另设通信监控系统。

（2）站内应设程控电话及市话各一部，不设站内总机。

（3）不单独设置通信电源。

2.4 系统调度自动化本设计不涉及调度自动化专业的具体内容，在实际工程中，只根据工程规模配合土建专业进行二次设备室的布置。

在实际工程设计阶段，需要根据实际情况确定调度关系、远动信息内容和通道要求，进行远动设备选型。

摘要变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

本变电所的设计首先是要进行负荷的分析与计算，负荷分析的方法有许多，需用系数法，二项式法等等。

经过分析，采用需用系数法更加的适合。

接着就是无功补偿，通过公式和查阅无功补偿率的表可以求出所需的无功补偿容量。

在变压器台数及容量的选择时，为了提高大连老虎滩变电所供电的可靠性，采用的是两台型号相同的变压器，而主接线的设计，在高低压侧都采用了单母线分段接线。

短路计算中最终采用了更为普遍的标么值法。

对于设备的选择可分为高压侧（10kV 侧）和低压侧（380V侧）两种。

并根据不同的要求看是否需要进行动稳定或热稳定的校验。

从而选择更适合的设备以及电缆，母线等。

接下来是变压器的继电保护，对于容量小于800kVA的油浸式变压器可采用了电流速断，过电流，以及过负荷三种保护。

最后就是防雷与接地的设计，常用的防雷设备有避雷针，避雷带和避雷线。

最终经过分析，采用了四支避雷针作为大连老虎滩变电所电气部分的防雷保护。

[关键词] 变电站、负荷、输电系统、配电系统、补偿装置AbstractSubstation power system is an important component of the electrical equipment and distribution by the network connection mode according to a certain pose, he obtained power from the power system, through its transformation, distribution, transmission and protection functions, and then power safe, reliable and economical electricity supply to each device to set up places.First of all, the design of the substation is necessary to carry out the analysis and calculation of load, the load method of analysis there are many, need to factor method, binomial method and so on. The analysis required a more suitable method. Reactive power compensation and then, through the formula and check the rate of reactive power compensation can be obtained form the necessary reactive power compensation capacity. In the number and capacity of the transformer of choice, Dalian Tiger Beach in order to improve the reliability of power substations, the two models using the same transformer, the design of the main terminal, in the high and low pressure side bus using a single sub - wiring. Short circuit calculation of the final adoption of a more general method S Mody. For the choice of equipment can be divided into high-pressure side (10kV side) and low-voltage side (380V side) of two. And in accordance with the requirements of different activities to see if the need for stability or thermal stability of the calibration. In order to select more suitable equipment and cables, bus, etc.. Followed by the transformer relay protection, the capacity of less than 800kVA transformer oil-immersed current speed can be broken, over-current, as well as three types of overload protection. Finally, is the design of lightning protection and grounding, lightning protection equipment used a lightning rod, lightning protection and lightning protection zone line. After the final analysis, the use of a lightning rod 4 Dalian Tiger Beach as part of the electrical substation lightning protection.[key words] substation ,load ,transmission system ,correction equipment.目录第1章绪论 (1)1.1 大连老虎滩变电所的设计意义 (1)1.2 大连老虎滩变电所的设计要求 (2)1.3 大连老虎变电所电气部分的设计应达到的目的 (2)1.4 大连老虎滩变电所电气部分的设计方案 (3)第2章负荷的分析与计算及无功补偿 (4)2.1 负荷分析的意义 (4)2.2 负荷的分类及各自的供电要求 (4)2.3 负荷计算方法的比较及选用 (5)2.4 无功补偿的意义及方法 (6)2.5 无功补偿的计算 (7)第3章变压器台数及容量的选择 (9)3.1 变压器的分类与联结组别 (9)3.2 变压器的容量及过负荷能力 (9)3.3 变电所主变压器容量及台数，型号的确定 (10)第4章主接线的设计 (12)4.1 主接线的概述 (12)4.2 主接线的分类及其各的特点 (13)4.3 大连老虎滩变电所主接线的设计 (16)第5章短路计算 (19)5.1 短路的原因，形成及危害 (19)5.2 短路计算的方法及其采用 (20)第6章电气设备的选择及其校验 (24)6.1 高压设备的选择及校验 (24)6.2 低压设备的选择及校验 (25)6.3 母线及电缆的选择校验 (28)第7章继电保护的设计 (31)7.1 继电保护的基本知识 (31)7.2 供配电线路的继电保护 (31)7.3 中性点不接地系统的单相接地保护 (32)7.4 变压器的继电保护及计算 (32)7.5 备用电源自动投入装置 (35)第8章防雷与接地的设计 (37)8.1 防雷的基本概念 (37)8.2 老虎滩变电所防雷的设计 (38)8.3 老虎滩变电所设备接地的设计 (40)结论 (41)参考文献 (42)致谢 (43)附录Ⅰ (44)附录Ⅱ (45)附录Ⅲ (46)第1章绪论1.1大连老虎滩变电所的设计意义电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

35kV变电站电气一次部分初步设计分析【摘要】本文主要针对35kV变电站电气一次部分进行初步设计分析。

在探讨了该设计分析的背景、目的和意义。

正文部分包括设计要点、主要内容、流程、关键技术和设备选型。

结论部分总结了设计分析的重要性，并展望了未来的发展方向，提出了建议。

通过本文的全面分析，可以为35kV变电站电气一次部分的设计提供有效的参考，促进电力系统的稳定运行和发展。

【关键词】35kV变电站、电气一次部分、初步设计分析、设计要点、主要内容、流程、关键技术、设备选型、总结、展望、建议1. 引言1.1 35kV变电站电气一次部分初步设计分析的背景35kV变电站电气一次部分初步设计分析的背景是一个重要的课题，随着电力行业的快速发展和变革，电气系统的设计要求也越来越高。

在35kV变电站中，电气一次部分扮演着至关重要的角色，其设计质量直接影响到整个电力系统的运行稳定性和可靠性。

进行对35kV变电站电气一次部分的初步设计分析是非常必要的。

随着我国电力行业的不断发展，电力系统的规模和复杂性不断增加，35kV电力系统作为电力配电网中的重要组成部分，其可靠性和安全性要求也越来越高。

对35kV变电站电气一次部分进行初步设计分析，可以帮助工程师更好地把握设计要点，确保设备选型和设计流程的合理性，提高电力系统运行的安全性和稳定性。

35kV变电站电气一次部分初步设计分析的背景是电力行业快速发展、电力系统规模增大和安全可靠性要求提高的大环境下，为保障电力系统运行安全稳定提供有力支持。

1.2 35kV变电站电气一次部分初步设计分析的目的35kV变电站电气一次部分初步设计分析的目的是为了确保电网运行的安全可靠性，提高供电质量，提高电网运行效率。

通过对35kV变电站电气一次部分的初步设计分析，可以确定电气设备的选型、布置和接线方案，优化电气系统结构，提高变电站的运行效率和稳定性。

初步设计分析还可以为后续详细设计提供参考和依据，确保电气系统的设计符合国家标准和行业规范，满足电网发展和运行的要求。
