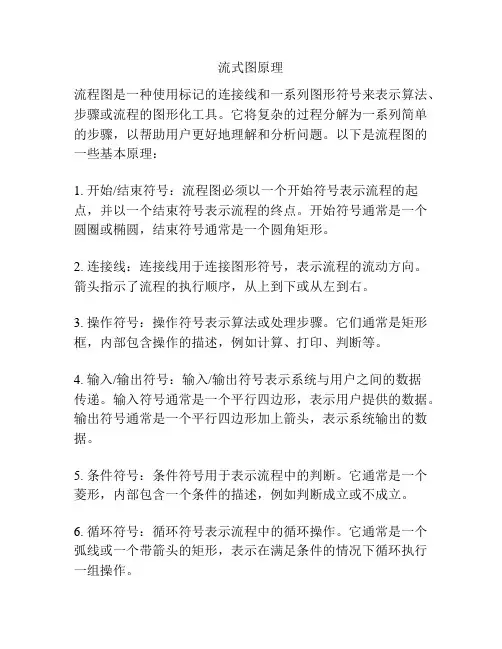

流式图原理
流程图是一种使用标记的连接线和一系列图形符号来表示算法、步骤或流程的图形化工具。
它将复杂的过程分解为一系列简单的步骤,以帮助用户更好地理解和分析问题。
以下是流程图的一些基本原理:
1. 开始/结束符号:流程图必须以一个开始符号表示流程的起点,并以一个结束符号表示流程的终点。
开始符号通常是一个圆圈或椭圆,结束符号通常是一个圆角矩形。
2. 连接线:连接线用于连接图形符号,表示流程的流动方向。
箭头指示了流程的执行顺序,从上到下或从左到右。
3. 操作符号:操作符号表示算法或处理步骤。
它们通常是矩形框,内部包含操作的描述,例如计算、打印、判断等。
4. 输入/输出符号:输入/输出符号表示系统与用户之间的数据
传递。
输入符号通常是一个平行四边形,表示用户提供的数据。
输出符号通常是一个平行四边形加上箭头,表示系统输出的数据。
5. 条件符号:条件符号用于表示流程中的判断。
它通常是一个菱形,内部包含一个条件的描述,例如判断成立或不成立。
6. 循环符号:循环符号表示流程中的循环操作。
它通常是一个弧线或一个带箭头的矩形,表示在满足条件的情况下循环执行一组操作。
7. 并行处理符号:并行处理符号表示流程中的多个操作可以并行执行。
它通常是一个多边形,内部包含多个操作符号。
8. 注释符号:注释符号用于为流程图提供额外的说明和注释信息。
注释符号通常是一个长方形,内部包含文字描述。
通过以上原则,流程图可以帮助用户更好地理解和分析各种算法、业务流程和系统操作流程。
高二数学流程图(正文开始)流程图是一种直观、系统的图形化工具,用于描述和展示流程、程序或者活动的持续性和连贯性。
在高二数学中,流程图可以被用来解决数学问题、说明算法、推导证明等等。
本文将介绍高二数学中常见的流程图类型以及其应用。
一、框图(Box Diagram)框图是一种最常见的流程图类型,它由一系列方框组成,每个方框代表一个环节或者操作。
框图主要用于展示算法、程序或者数学问题的解决过程。
下面是一个例子:(在此插入框图示例图片)上图展示了解决一元二次方程的过程。
首先,给出方程的系数a、b、c。
然后,计算判别式D。
接下来,根据判别式的值,判断方程的解的情况,并计算解的具体值。
最后,输出结果。
二、箭头图(Flowchart)箭头图是一种用箭头连接的图形化表达方式,用于展示步骤或者活动之间的先后关系。
箭头图常用于解决复杂的数学问题、推导证明以及展示数学定理的证明过程。
下面是一个例子:(在此插入箭头图示例图片)上图展示了证明等差数列通项公式的过程。
首先,给出起点和公差。
然后,根据归纳假设,计算第n项的值。
接下来,证明当n=k+1时,结论仍然成立,完成归纳证明。
最后,得到等差数列的通项公式。
三、树形图(Tree Diagram)树形图是一种分层结构的流程图,用于展示多个选择或者子问题之间的逻辑关系。
树形图常用于展示概率树、决策树等概念和问题。
下面是一个例子:(在此插入树形图示例图片)上图展示了一个扔硬币的例子。
首先,扔硬币有两个可能的结果:正面或者反面。
然后,针对每个结果,又有两个可能的结果:继续扔硬币或者停止。
最后,根据停止或者继续扔硬币,形成了一个树形的分支结构。
四、模拟图(Simulation Diagram)模拟图是一种用于模拟和展示实验或者情境的流程图,常用于统计、概率等数学概念的理解和应用。
下面是一个例子:(在此插入模拟图示例图片)上图展示了投掷骰子的模拟实验。
首先,设置投掷的次数。
然后,进行多次的投掷实验,并记录每次的结果。
Flow chart = process diagram一、流程图的特点1. 描绘某一事物的发展或运作过程2. 遵循某种顺序3. 图中会标出原材料的名称和步骤的细节4. 一般会出现一些专业生词5. 流程最终要达成某种目的或结果二、流程图的写作步骤1. 读题目,确定描述什么?目的或结果?2. 找信息,定步骤所有的信息点,包括图中所有有文字的地方,或所有表示动作或变化的图示(所有的时间、大小、距离等数字信息)1.定框架,写文章第一段:介绍流程图是做什么的。
第二段:详细介绍原料与准备、每一步的变化、过程及结果。
第三段:简单总结2.读文章,做检查单词拼写、语法、替换重复的词汇等。
三.流程图常用的表达1. The flow chart illustrates the recycling process of _____.2. The process of ____ involves the following steps.3. The whole procedure of ___ can be categorised into ____ stages.4. The row materials for ____ include ___, ___ and ____.5. The first step is to ______.6. ____ with ____ is prepared to _____.7. ____ is used as ____ of ____.8. _____ is mixed with ____ to produce _____.9. _____ can change into ____, when ____.10. The process of ____ is really a simple(complicated) process.The pictures below show the recycling process of wasted glass bottles.As is displayed in the flow chart, the recycling process of glass is really a complex one.The overall process can be categorised=classified=divided into three stages.First, glass products in various forms are gathered=assembled in the Collection point, so that they are easily transported by special trucks or vans to the Cleaning plant, where they get sterilisation byhigh-pressured water. There are three different channels in the Recycling plant, namely Brown, Green and Clear, which represent the colors of glass. After recycled in the furnace, glass products are melted=forged into recycled liquid glass. Mixed with new liquid glass, the compound is finally moulded into solid glass, which, afterwards, will be sent to various customer supermarkets for selling. Thus, the glass will go to the customers for different purposes.Through a brief introduction of the circle of glass recycling, we come to realize that recycling plays a vital role inenvironmental protection and ecological preservation.The diagram below describes how to recycle organic waste to produce compost(fertilizer).1. The flow chart illustrates the recycling process of organic waste toproduce fertilizer.As is clearly shown in the picture, the first step is to find a plastic container of two cubic metres and stab several holes on its body so that air could fill in. Secondly, a 15cm thick layer of food is placed at the bottom of the container and grass is put just above the layer for the same height with some news paper covered on the very top. After that, some nitrogen and water are added into the container, and the water should only be hot. Finally, the container is sealed up and the external heat would help the formation of the compost. After six months, when the fertilizer is ready, all we have to do is to pour it into garden soil to nourish plants and flowers.Generally speaking, making garden fertilizer in this way is easy to operate but it costs much time.2. The flow chart shows the whole process of producing fertilizer by recycling organic waste.Firstly, a two cubic metres plastic container is prepared, with some air holes on its body. Secondly, some organic waste is put into the plastic container. The organic waste includes news paper, grass and food. The right order of adding them is putting food in the bottom 15cm of the container and grass in the middle 15cm upon food. News paper is on the very top. Then nitrogen and water are added into the container. What should be noticed isthat water can only be hot water. The next step is to seal up and heat the container. After six months, compost is produced. So we can use them to fertilize the garden.As can be seen from the picture, it is usually simple to change organic waste into fertilizer used to water flowers and trees in the garden.3. The information provided in the diagram is about how to use organic waste to produce compost in the following several simple stages.The first stage is to prepare a plastic container, two cubic metres in volume, with some ventilation holes on the side.Then organic waste such as leaves, pieces of paper and residues can be placed into the container so that three layers (each 15 cm) can be formed in the bottom---news paper, grass and food respectively from up to down. The next important step is to add nitrogen into it and then pour hot water only in to mix together. What is remembered to do next is that the container needs to be sealed and heated. As a result, the vapor can be emitted through the holes located on its body. After that it takes roughly six months to convert into composts and then they are ready for fertilizing plants and flowers in the garden.。

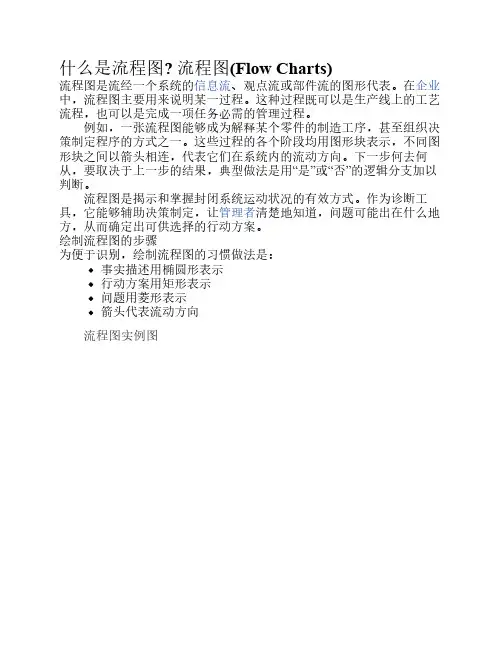

什么是流程图? 流程图(Flow Charts)流程图是流经一个系统的信息流、观点流或部件流的图形代表。
在企业中,流程图主要用来说明某一过程。
这种过程既可以是生产线上的工艺流程,也可以是完成一项任务必需的管理过程。
例如,一张流程图能够成为解释某个零件的制造工序,甚至组织决策制定程序的方式之一。
这些过程的各个阶段均用图形块表示,不同图形块之间以箭头相连,代表它们在系统内的流动方向。
下一步何去何从,要取决于上一步的结果,典型做法是用“是”或“否”的逻辑分支加以判断。
流程图是揭示和掌握封闭系统运动状况的有效方式。
作为诊断工具,它能够辅助决策制定,让管理者清楚地知道,问题可能出在什么地方,从而确定出可供选择的行动方案。
绘制流程图的步骤为便于识别,绘制流程图的习惯做法是:事实描述用椭圆形表示行动方案用矩形表示问题用菱形表示箭头代表流动方向 流程图实例图使用流程图需要考虑的问题使用流程图需要考虑很多问题,如:过程中是否存在某些环节,删掉它们后能够降低成本或减少时间?还有其他更有效的方式构造该流程吗?整个过程是否因为过时而需要重新设计?应当将其完全废弃吗?业务流程图(Transaction Flow Diagram, TFD)业务流程图概述业务流程图(Transaction Flow Diagram, TFD)就是用一些规定的符号及连线来表示某个具体业务处理过程。
业务流程图是一种描述系统内各单位、人员之间业务关系、作业顺序和管理信息流向的图表,利用它可以帮助分析人员找出业务流程中的不合流理向,它是物理模型。
业务流程图主要是描述业务走向,比如说病人吧,病人首先要去挂号,然后在到医生那里看病开药,然后再到药房领药,然后回家。
业务流程图描述的是完整的业务流程,以业务处理过程为中心,一般没有数据的概念。
业务流程图的绘制业务流程图的绘制是按照业务的实际处理步骤和过程进行的。
业务流程图是一种系统分析人员都懂的共同语言, 用来描述系统组织结构、业务流程。

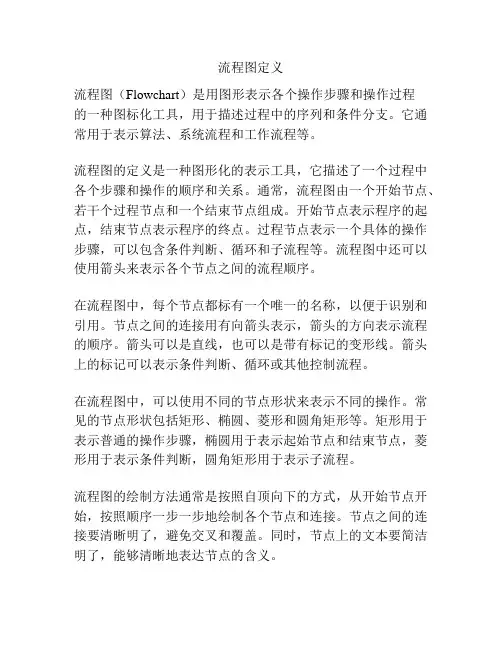

流程图定义流程图(Flowchart)是用图形表示各个操作步骤和操作过程的一种图标化工具,用于描述过程中的序列和条件分支。
它通常用于表示算法、系统流程和工作流程等。
流程图的定义是一种图形化的表示工具,它描述了一个过程中各个步骤和操作的顺序和关系。
通常,流程图由一个开始节点、若干个过程节点和一个结束节点组成。
开始节点表示程序的起点,结束节点表示程序的终点。
过程节点表示一个具体的操作步骤,可以包含条件判断、循环和子流程等。
流程图中还可以使用箭头来表示各个节点之间的流程顺序。
在流程图中,每个节点都标有一个唯一的名称,以便于识别和引用。
节点之间的连接用有向箭头表示,箭头的方向表示流程的顺序。
箭头可以是直线,也可以是带有标记的变形线。
箭头上的标记可以表示条件判断、循环或其他控制流程。
在流程图中,可以使用不同的节点形状来表示不同的操作。
常见的节点形状包括矩形、椭圆、菱形和圆角矩形等。
矩形用于表示普通的操作步骤,椭圆用于表示起始节点和结束节点,菱形用于表示条件判断,圆角矩形用于表示子流程。
流程图的绘制方法通常是按照自顶向下的方式,从开始节点开始,按照顺序一步一步地绘制各个节点和连接。
节点之间的连接要清晰明了,避免交叉和覆盖。
同时,节点上的文本要简洁明了,能够清晰地表达节点的含义。
流程图的编写需要考虑到程序的逻辑关系和执行顺序。
在绘制过程中,可以使用注释和说明文字来解释复杂的逻辑和处理过程。
此外,也可以使用颜色和阴影等视觉效果来增加图表的可读性。
流程图的使用有助于理解和分析复杂的过程和操作。
它可以帮助人们清晰地看到整个过程的结构和执行顺序,从而更好地进行评估和改进。
同时,流程图也是交流和协作的重要工具,可以帮助团队成员理解和协调各个步骤和操作。
总之,流程图是一种图形化的表示工具,用于描述过程中的序列和条件分支。
它通过节点和连接来表示操作步骤和操作过程的顺序和关系。
流程图的绘制需要考虑到程序的逻辑关系和执行顺序,同时还要注重图表的可读性和清晰度。
绘制流程图基础知识点总结流程图的基础知识点包括流程图的定义、类型、符号、绘制方法和应用技巧等内容。
本文将对这些基础知识点进行详细的总结和解释,希望能够帮助读者更好地理解和掌握绘制流程图的基础知识。
一、流程图的定义流程图是用图形符号和连接线描述一个过程或系统的工作流程和结构关系的图形化表示方法。
它通常由各种图形符号(如矩形、椭圆、菱形、箭头等)和连接线组成,用来表示流程中的各种元素(如任务、决策、输入输出等)之间的逻辑关系和操作顺序。
通过流程图,人们可以清晰地了解一个过程或系统的工作流程和逻辑结构,便于进行分析、优化和管理。
流程图的目的是通过可视化的方式,帮助人们更直观地理解和分析一个工作流程或系统结构,从而更好地进行决策、规划、协作和管理。
它是一种重要的信息图表和分析工具,被广泛应用于各种领域,如工业生产、管理流程、软件开发、项目规划等。
二、流程图的类型根据不同的用途和表示对象,流程图可以分为多种类型,主要包括:1. 程序流程图(Program Flowchart):用于描述计算机程序的运行流程和逻辑结构,通常由基本的图形符号(如开始/结束符号、操作符号、判断符号)和连接线组成,可以清晰地展现程序的运行逻辑和数据流程。
2. 业务流程图(Business Process Chart):用于描述和优化组织机构的业务流程和工作流程,通常由各种任务符号、决策符号、输入输出符号和连接线组成,可以清晰地展现业务流程中各个环节的操作步骤和逻辑关系。
3. 系统流程图(System Flowchart):用于描述系统的结构和运行流程,通常由系统组成部分、功能模块、数据流程和控制流程等元素组成,可以清晰地展现系统的结构和运行逻辑。
4. 网络流程图(Network Flowchart):用于描述网络的连接和通信流程,通常由各种网络元素(如主机、路由器、交换机、传输线路)和连接线组成,可以清晰地展现网络的拓扑结构和数据通信流程。
流程图(flowchart)又名:过程流程图(process flowchart),服务流程图(process flow diagram)方法演变:概略流程图,自上而下流程图,细节流程图,流程展开图,多层次流程图➢概述流程图是按顺序分别描述过程的各个阶段的图表。
它可以按顺序展示操作,进入或流出系统的材料或服务,需要作的决定以及所涉及的人,每步所需的时间,以及过程措施。
描述的过程可以是任何事情:管理或服务过程、制造过程、质量改进计划过程。
该工具作为七种质量控制工具中的一种,有广泛的用途。
➢适用场合·对已完成的过程形成更好的理解;·研究改进过程时;·和别人交流过程实施时;·与同一个项目的相关人员进行更好的交流;·对过程进行记录时;·计划项目时。
➢实施步骤所需材料:卡片或商务贴、一大张挂纸或新闻用纸、记号笔。
1确定要画的过程。
将它写在一张大卡片或商务贴上,并放在顶部。
讨论决定过程涉及的范围:过程从哪里或何时开始?在哪里或何时结束?讨论决定图中包含的细节程度。
2用头脑风暴法找出过程中发生的所有步骤。
在每张卡片上写下一个。
虽然按顺序能够帮助我们想起所有的步骤,但此时顺序并不重要。
3按合理的顺序排列步骤。
4当图中包含了所有的步骤并且所有人都对此流程图达成一致意见时,在各个步骤间用箭头表示过程的流向。
与过程中涉及的其他人一起检查流程图(包括工人、主管、供应商、顾客),以确保无误。
下面是几种流程图的演变。
由于仍有一些其他种类流程图可以用于不同的情况,所有它们被单独列出。
参阅“箭头图”、“流程展开图”、“自上而下流程图”以及“工作流程图”。
➢注意事项·不要担心画流程图的方法不对。
正确的方法就是能帮助组员了解过程的方法。
·在流程图主要包括参与过程的所有关键人物。
这包括那些在过程中起到作用的人:供应商、顾客和主管。
可以通过事前采访他们,和/或在间歇时给他们看正在绘制中的流程图,并获得反馈信息。
什么是流程图? 流程图(Flow Charts)流程图是流经一个系统的信息流、观点流或部件流的图形代表。
在企业中,流程图主要用来说明某一过程。
这种过程既可以是生产线上的工艺流程,也可以是完成一项任务必需的管理过程.例如,一张流程图能够成为解释某个零件的制造工序,甚至组织决策制定程序的方式之一。
这些过程的各个阶段均用图形块表示,不同图形块之间以箭头相连,代表它们在系统内的流动方向。
下一步何去何从,要取决于上一步的结果,典型做法是用“是”或“否”的逻辑分支加以判断。
流程图是揭示和掌握封闭系统运动状况的有效方式。
作为诊断工具,它能够辅助决策制定,让管理者清楚地知道,问题可能出在什么地方,从而确定出可供选择的行动方案。
绘制流程图的步骤为便于识别,绘制流程图的习惯做法是:●事实描述用椭圆形表示●行动方案用矩形表示●问题用菱形表示●箭头代表流动方向流程图实例图使用流程图需要考虑的问题使用流程图需要考虑很多问题,如:●过程中是否存在某些环节,删掉它们后能够降低成本或减少时间?●还有其他更有效的方式构造该流程吗?●整个过程是否因为过时而需要重新设计?●应当将其完全废弃吗?业务流程图(Transaction Flow Diagram, TFD)业务流程图概述业务流程图(Transaction Flow Diagram, TFD)就是用一些规定的符号及连线来表示某个具体业务处理过程。
业务流程图是一种描述系统内各单位、人员之间业务关系、作业顺序和管理信息流向的图表,利用它可以帮助分析人员找出业务流程中的不合流理向,它是物理模型。
业务流程图主要是描述业务走向,比如说病人吧,病人首先要去挂号,然后在到医生那里看病开药,然后再到药房领药,然后回家.业务流程图描述的是完整的业务流程,以业务处理过程为中心,一般没有数据的概念。
业务流程图的绘制业务流程图的绘制是按照业务的实际处理步骤和过程进行的。
业务流程图是一种系统分析人员都懂的共同语言, 用来描述系统组织结构、业务流程。
函数流程图函数流程图(Function flowchart)是一种形式化表示函数执行过程的图形化工具。
它用来描述函数的输入和输出,以及函数内部的各个步骤和决策。
函数流程图由一系列连续的步骤和判断组成,通过箭头表示执行的顺序。
函数流程图一般包括以下几个部分:1. 函数的输入:输入是函数的输入参数,可以是一个或多个。
2. 函数的输出:输出是函数的返回值,即函数完成后要返回给调用者的结果。
3. 函数内部的步骤:函数内部的步骤是函数的主要执行过程,由一系列的操作组成。
每个操作都表示函数内部的一个执行步骤,可以是变量的赋值、条件判断、循环等。
4. 函数内部的决策:函数内部的决策用来根据条件选择不同的操作。
它可以是一个简单的判断,也可以是一个复杂的多分支条件。
5. 函数的结束:函数的结束表示函数执行完毕,返回结果给调用者。
函数流程图可以使用不同的符号表示不同的操作和判断。
例如,用矩形表示操作步骤,用菱形表示判断。
箭头表示执行的顺序,从一个操作或判断指向下一个操作或判断。
函数流程图的设计要简洁明了,能够清晰地反映函数的执行过程。
它可以帮助开发人员更好地理解函数的逻辑和功能,从而更容易编写、测试和维护代码。
函数流程图的设计需要考虑以下几个方面:1. 简洁明了:函数流程图应该能够清晰地反映函数的执行过程,避免冗余和复杂的表示方式。
2. 一致性:函数流程图应该与函数的代码逻辑保持一致,不要出现不一致的情况。
3. 可读性:函数流程图应该易于阅读和理解,符号和标识的使用应该符合统一的规范。
4. 可维护性:函数流程图应该易于修改和更新,可以方便地进行调整和改进。
函数流程图是一种常用的工具,它可以帮助开发人员更好地理解函数的执行过程,从而更容易编写、测试和维护代码。
它可以用于不同的编程语言和开发环境中,有助于提高开发效率和代码质量。
flowchart 语法
Flowchart语法是用于绘制流程图的一套规则和语言,它能够帮助我们更清晰地描述一个流程,方便我们更好地理解和执行。
Flowchart语法主要包括以下几种元素:
1. 开始和结束符号:流程图的开始和结束都需要用一个特殊的
符号来表示,通常是一个圆形或者椭圆形。
2. 流程线:用来连接流程图中的各个步骤和判断条件,通常是
由箭头和直线组成。
3. 判断语句:用来表示流程图中需要进行判断的条件,通常是
一个菱形或者棱形。
4. 输入/输出语句:用来表示流程图中需要输入或者输出的数据,通常是一个矩形。
5. 循环语句:用来表示流程图中需要进行循环的操作,通常是
一个圆角矩形。
在绘制流程图的过程中,我们需要根据具体的需求选择合适的语法元素,建立起一个完整的流程图。
同时,我们还需要注意一些基本的绘图规则,如保持流程图的简洁、清晰,使用统一的图形和字体等。
只有这样,我们才能够更好地利用流程图来分析和优化我们的工作流程,提高工作效率。
- 1 -。
流程图(flowchart)又名:过程流程图(process flowchart),服务流程图(process flow diagram)方法演变:概略流程图,自上而下流程图,细节流程图,流程展开图,多层次流程图➢概述流程图是按顺序分别描述过程的各个阶段的图表。
它可以按顺序展示操作,进入或流出系统的材料或服务,需要作的决定以及所涉及的人,每步所需的时间,以及过程措施。
描述的过程可以是任何事情:管理或服务过程、制造过程、质量改进计划过程。
该工具作为七种质量控制工具中的一种,有广泛的用途。
➢适用场合·对已完成的过程形成更好的理解;·研究改进过程时;·和别人交流过程实施时;·与同一个项目的相关人员进行更好的交流;·对过程进行记录时;·计划项目时。
➢实施步骤所需材料:卡片或商务贴、一大张挂纸或新闻用纸、记号笔。
1确定要画的过程。
将它写在一张大卡片或商务贴上,并放在顶部。
讨论决定过程涉及的范围:过程从哪里或何时开始?在哪里或何时结束?讨论决定图中包含的细节程度。
2用头脑风暴法找出过程中发生的所有步骤。
在每张卡片上写下一个。
虽然按顺序能够帮助我们想起所有的步骤,但此时顺序并不重要。
3按合理的顺序排列步骤。
4当图中包含了所有的步骤并且所有人都对此流程图达成一致意见时,在各个步骤间用箭头表示过程的流向。
与过程中涉及的其他人一起检查流程图(包括工人、主管、供应商、顾客),以确保无误。
下面是几种流程图的演变。
由于仍有一些其他种类流程图可以用于不同的情况,所有它们被单独列出。
参阅“箭头图”、“流程展开图”、“自上而下流程图”以及“工作流程图”。
➢注意事项·不要担心画流程图的方法不对。
正确的方法就是能帮助组员了解过程的方法。
·在流程图主要包括参与过程的所有关键人物。
这包括那些在过程中起到作用的人:供应商、顾客和主管。
可以通过事前采访他们,和/或在间歇时给他们看正在绘制中的流程图,并获得反馈信息。
·还要让“技术专家”来绘制流程图,而应由真正执行操作的人来画。
·计算机软件能用于绘制流程图。
软件在绘制简洁的最终流程图时是很有用的,但是这里所给出的方法对于绘制流程图混乱的初级阶段时效果更好。
·辅导者的职责是确保所有的成员都参加,针对覆盖过程各个方面合理提问,帮助组员用流程图的语言表达意思。
·让每个人都时刻能看到流程图的每个部分,这就是为什么用挂纸或牛皮纸而不用胶片或白板的原因。
·应该要有一定的间歇时间,这可以让组员们有时间收集信息或反映到过程中去。
即便是已经完成了一部分,在第二个部分时也要回顾一下,这样有利于反映。
➢概略流程图( macro flowchart)又名:高水平流程图( high-level flowchart),高水平过程图(high-level process map)➢概述概略流程图仅仅描述了过程的主要步骤。
➢适用场合·当需要理解或者交流过程的主要步骤时;·在绘制详细流程图之前。
➢实施步骤遵循以上的基本步骤,在步骤2时,仅仅需要包括主要的步骤即可。
➢示例图表5. 61是一个交付订货的过程,第4章的Medrad的故事是概略流程图的又一个例子。
➢注意事项·如果流程图中有多于六个或八个步骤,那么考虑是否包含了太多的细节。
·概略流程图中采用的单词常常是名词,表示行动的大的类别或者是子过程的名字,而不需用动词来体现具体的行动。
示例中的名词“信誉检查”和“生产”,写成动词就是“检查信誉”和“生产产品”。
以动词的方式思考有时会导致多余的细节。
·决定、延误、循环通常都不在概略流程图中画出。
仅需使用方框和箭头作为标志,输入和输出有时可以画出。
·概略流程圈揭示不出不良质量成本。
➢自上而下流程图( top—down flowchart)➢概述自上而下流程图展示了一个过程或一个项目的最重要步骤及其第一层步骤。
➢适用场合·需要理解或交流过程的主要步骤和每步骤的关键活动时;·当你想要集中于一个理想的过程时;·当你只见树木不见森林时。
➢实施步骤1明确要画的过程,等同于基本步骤巾的步骤1。
2运用头脑风暴产生过程主步骤,通常有6~8个主步骤。
分别把它们写在卡片或商务贴上并排成一行放在工作台面的上部。
3对第一个主步骤运用头脑风暴的办法产生子步骤(通常子步骤也不超过6~8个)。
将每个子步骤写在卡片上依次垂直地放在第一个主步骤的下面。
4对其他主步骤也采用同样的办法。
5当全组都同意这些步骤和子步骤并认为顺序也正确时,就可以画一个水平箭头将一个主步骤与下一个主步骤相连。
画个垂直向下的箭头将主步骤与它的第一个子步骤相连。
可以在两个子步骤之间画一个下箭头,但这个箭头并不是必需的,如对每一个垂直列的最后一个子步骤就不需再画了。
6同与该过程有关的人员(工人、检验员、供应商和客户)共同检查该流程图以保证他们都认可该图。
➢示例小组采用自上而下流程图来进行一个质量改进计划(图表5. 62)来指导第一阶段的实施。
主要的步骤有:起草项目计划书,明确顾客需求,确定当前的状态。
在每一个主要步骤的下方有完成该步骤所需要的四个子步骤。
这个例子是第4章中ZZ-400改进案例中的一部分。
➢注意事项·这是用流程图来表示一个过程的最快方法。
·这种流程图将注意力集中在一个过程或项目的最重要部分。
经过比较可以发现,自上而下流程图可以减少资源浪费并降低过程的复杂性。
·用白上而下流程图能够获得整个过程或项目的全貌,然后可以根据需要再对某些步骤作详细的流程图。
·图顶部的主要步骤和概略流程图的主要步骤是一样,概略流程图的“注意事项”在这里也适用。
➢细节流程图( detailed flowchart)又名:过程图( process map),微观图(micro map),标志流程图(symbolic flowchart)➢概述细节流程图显示出大的和小的行动、决定、延误、再利用循环、输入和输出,以及理解过程运行所需要的其他细节信息。
➢适用场合·当一个组织开始研究一个过程时,第一步也是最重要的一步是了解过程;·发现改进机会(有时称为:当前的流程);·当设计改进过程时(有时称为:理想的流程);·用于改进过程中的任意步骤,作为过程如何运行的参考;·培训过程中的人员的时候;·当记录过程运行情况时。
➢实施步骤上接基本步骤的步骤1~3。
4是否包含了当过程出现问题或纠正问题时所需的步骤?是否包含了要作的决定以及由此产生的不同操作?如果没有,将其添加到图中。
5列出过程的输入与逾出。
写在卡片上并放在合适的位置。
用基本步骤中的步骤4和步骤5作为总结。
➢示例图表5. 63是一个交付订货过程的流程图,从接到订单开始到寄出账单结束。
如果顾客的信誉不好,在过程的早期阶段就增加了一个停止点。
流程图中也显示了过程中供应商的输入与输出。
这个过程很复杂,组员们在图边贴满了便条并增添了许多遗漏的环节,最终才得出最后的结论。
分析显示出了两个延误(“等待”)以及由产品或原材料不佳而造成的两个循环,不良质量成本损失分析也会暴露出这些检查的环节(参阅不良质量成本损失分析示例——图表 5.43,出示了同样的过程)。
将这个图与同一个过程的其他流程图相比较:图表 5.61(概略流程同),以及图表5.189(工作流程图)。
参阅第4章中改进案例中的其他关于细节流程图的例子。
➢注意事项构建·当前流程图显示当前过程的部分和所有状态,包括循环、再加工、延误、额外的手工流程,以及其他一些没有附加值的步骤。
·确定包括了所有的当前步骤,通常提问如下:——流程和一些特殊时期的例如月末或年末一样吗?假期期间是什么样的?正常的忙时呢?——替代者或者新雇佣者来操作这个过程的话爵会有什么变化?——顾客会有什么意想不到的反应(尤其是相互影响的服务过程)?——是否有些人与其他人做事方式有所不同?使用质量成本分析法,关键质量特性分析法,或者增值分析法确定包括所有当前流程中所有方面。
·理想流程图显示了理想的过程。
消除不增值的步骤,流线化的流程,以及包括所有其他的改进措施。
·把一个概略流程图或者自上而下流程图转变成一个细节流程图。
通常把一些关键步骤或者那些引起问题的步骤,画出更详细的流程图,而没必要对整个过程画流程图。
·如果需要整个过程的详细流程图的话,则把主要的步骤分别画出来。
针对过程的某个部分比一次处理整个事情要容易得多,可以试着采用下面的“多层次流程图”。
·详细流程图可以包括每步中的附加信息。
所需的时间(实际的、估计的、和/或理论上的时间)都可以标出来从而可以进行运转周期分析。
如果成本、测量方法以及平均测量结果与分析或者使用流程图的方式相关的话,这些信息也可以包括在流程图中。
·在绘制流程图的过程中,可以问这些问题:——(服务、材料)从哪里来?——(服务、材料)如何进入过程’——谁作决定?(如果需要一人作决定)——如果决策是“是”会怎样?——如果决策是“否”会怎样?——在这一点有没有别的要做的?——(产品、服务)到哪里去?——在过程的每个部分对产品作了哪些检验或测试?——对过程作了哪些检验或测试?——如果检验或测试失效会怎样?注意,这些都是“什么,哪里,何时,谁?”之类的问题,在画流程图时问“为什么?”是没有帮助的,在后面的一些地方可能要用到。
分析一些分析流程图的方法包括:·质量成本分析和关键质量特性分析,增值分析。
·画出理想情形下的流程图并与实际情况相比。
·转化为流程展开图:谁在何时做了什么?·把流程图转化为SIPOC图:明确输入输出,明确供应商、顾客以及他们的需求。
·转化为工作流程图来找出低效率所在。
·把输入变量分类为可控变量(C),噪声因子( N)或标准方法(s)。
能够通过改变可控的输入变量来影响输出,例如,在比萨店烤箱的温度。
对每个可控的输入,确定出目标值以及它的上下限。
噪声因子指的是那些不能够控制或太昂贵或很难控制的输入,例如比萨店的湿度。
标准方法指的是过程的程序,例如比萨的配方。
·分析运转周期时间。
明确时间要求和问题;标出每一步所用的和/或所需,停滞或延误的时间;找出关键路径;如果有必要,收集相关数据。
·明确:库存高、批量大、品种转换周期长、运转周期长(注意,生产驱动模式也适用于办公室工作)。
·找出在正确的步骤或排序上还未达成一致的地方。
·对过程进行错误预防,明确过程中步骤的共同错误或问题。
