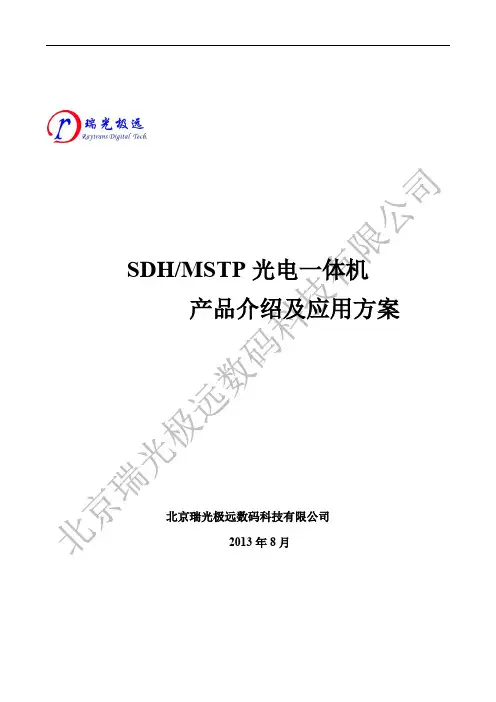

SDH/MSTP光电一体机产品介绍及应用方案北京瑞光极远数码科技有限公司2013年8月公司简介北京瑞光极远数码科技有限公司（简称：瑞光极远）创立于2002年，是国家级高新技术企业。
公司坐落在具有“中国硅谷”之称的国家重点高新技术产业基地上地信息产业基地。
创立之初由旅居海外多年的归国学子联合国内通信领域的技术骨干注册成立，拥有百余名通信精英，公司拥有雄厚的资金基础和深厚的技术力量，掌握大量通信领域的核心技术，多项研发成果已列为国家重点扶持对象。
瑞光极远始终将自己定位于研发、生产、营销和服务于一体的公司，是国内精良的通信设备制造商和优秀的通信方案及服务提供商。
瑞光极远已形成了高性价比的通信接入、通信传输、通信交换和多媒体指挥调度四大系列产品线。
全部自主研发的IDM系列产品包括：PDH电话光端机,SDH电话光端机,PDH光端机,SDH光端机,信令网关汇聚设备,PCM复用设备,光纤复用设备,MSTP光传输设备,MSAP光传输设备,宽窄带一体化接入设备,音视频综合接入设备,多媒体调度,集群网关设备,千兆光端机,转换器/网桥,NetGuard 网管系统,大中小容量电话光端机,IDM接口卡,网络光端机,TDM Over IP/Ethernet/Mpls,野战光传输设备,伪线路仿真设备等。
瑞光极远产品种类齐全,技术完善,系统组网能力强,获信产部入网证书认证,品质优异,服务至上。
产品及应用解决方案涵盖电信运营商、电力、军队、公安、轨道交通、广电、金融、机场、油田、港口、矿山等众多领域。
客户遍及全国各省、市、自治区，产品出口亚非欧、北美、南美等海外国家。
十余年来数百万套设备的稳定运行和周到高效的客户服务为瑞光极远赢得了业界广大用户的赞誉。
经过不断的技术积累和市场调研，我司开发出了高集成度、多功能化的多媒体指挥调度系统，并在此基础上推出了智慧城市建设的多种方案，如城市应急、数字城管、智慧国土、平安城市、数字交通、数字环保、数字社区、数字矿山等，也推出了消防多媒体指挥调度设备、机场多媒体调度系统、数字营区、数字矿山、数字港口等行业解决方案，已在多个城市投入应用。

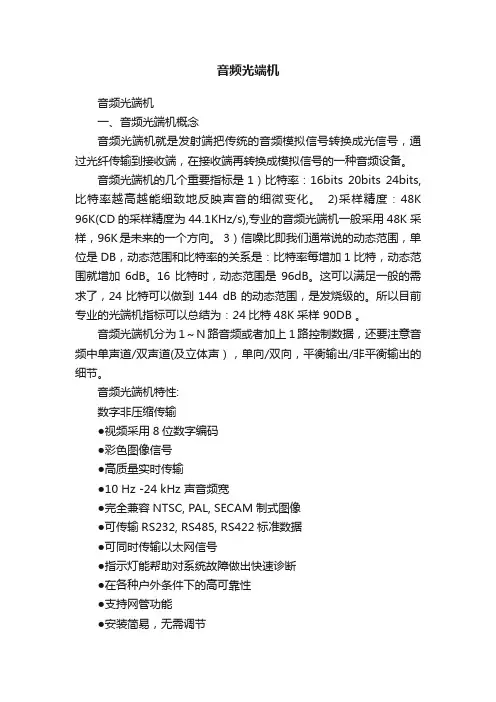

音频光端机音频光端机一、音频光端机概念音频光端机就是发射端把传统的音频模拟信号转换成光信号，通过光纤传输到接收端，在接收端再转换成模拟信号的一种音频设备。
音频光端机的几个重要指标是1）比特率：16bits 20bits 24bits,比特率越高越能细致地反映声音的细微变化。
2)采样精度：48K 96K(CD的采样精度为44.1KHz/s),专业的音频光端机一般采用48K采样，96K是未来的一个方向。
3）信噪比即我们通常说的动态范围，单位是DB，动态范围和比特率的关系是：比特率每增加1比特，动态范围就增加6dB。
16比特时，动态范围是96dB。
这可以满足一般的需求了，24比特可以做到144 dB的动态范围，是发烧级的。
所以目前专业的光端机指标可以总结为：24比特48K采样 90DB 。
音频光端机分为1～N路音频或者加上1路控制数据，还要注意音频中单声道/双声道(及立体声），单向/双向，平衡输出/非平衡输出的细节。
音频光端机特性:数字非压缩传输●视频采用8位数字编码●彩色图像信号●高质量实时传输●10 Hz -24 kHz 声音频宽●完全兼容NTSC, PAL, SECAM制式图像●可传输RS232, RS485, RS422标准数据●可同时传输以太网信号●指示灯能帮助对系统故障做出快速诊断●在各种户外条件下的高可靠性●支持网管功能●安装简易，无需调节二、音频光端机图片音频光端机正面音频光端机反面详情请点击：/guangshebei/yinpin/三、音频光端机与电话光端机的区别工程的应用中，我们用到的音视频光端机不同于电话光端机的应用：1）音视频光端机通常是音频信号与视频信号一起应用于安防系统中，用来传输监控的摄像头视频和监听头音频；而电话光端机称为PCM，属于传统的电信产品，比如通过光纤传输30路程控电话。
2）传统2M网如果要传输视频则需要配备音视频编解码器，这样音视频就可以通过SDH网传输3）市场中，音视频光端机是按照路数来区别产品报价的，有1、2、4、8、16等路数，而电话光端机则是在同一块主板上叠加，例如8路的主板上6路电话和7路电话价格差不大，30路的板子上25路和30路价格差不大。

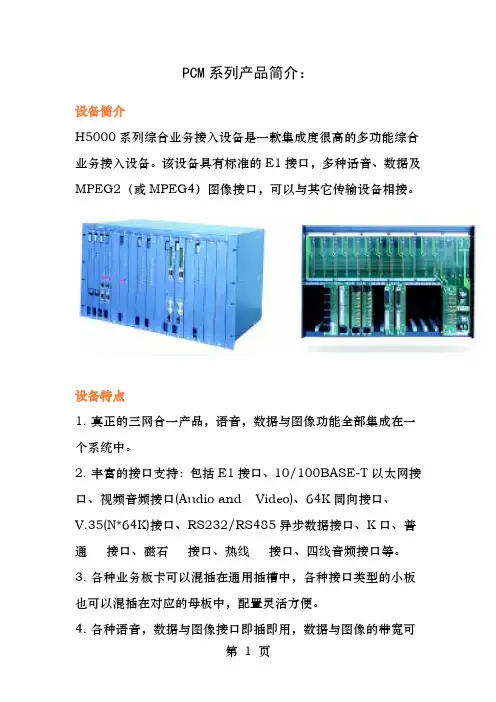

PCM系列产品简介：设备简介H5000系列综合业务接入设备是一款集成度很高的多功能综合业务接入设备。
该设备具有标准的E1接口，多种话音、数据及MPEG2（或MPEG4）图像接口，可以与其它传输设备相接。
设备特点1. 真正的三网合一产品，语音，数据与图像功能全部集成在一个系统中。
2. 丰富的接口支持：包括E1接口、10/100BASE-T以太网接口、视频音频接口(Audio and Video)、64K同向接口、V.35(N*64K)接口、RS232/RS485异步数据接口、K口、普通接口、磁石接口、热线接口、四线音频接口等。
3. 各种业务板卡可以混插在通用插槽中，各种接口类型的小板也可以混插在对应的母板中，配置灵活方便。
4. 各种语音，数据与图像接口即插即用，数据与图像的带宽可以平滑扩容。
5. 统一的网管软件，系统管理与业务配置方便，具有完善的监控与测试功能，做到远端无人值守。
6. 灵活的图像配置：同时支持MPEGII与MPEGIV的图像编解码，可以根据业务要求软件可配置为MPEGII或MPEGIV，无须更换硬件。
7. 每个业务方向均可提供2路不同优先级的以太网接口。
传输图像时，采用优先级较高的以太网口，在不传图像信号时，不需人为做任何设置，带宽可自动分配给数据以太网口。
8. 设备最大容量为64个2M，语音最大容量为120路，适于作为远端设备的交叉、汇聚中心。
9. 强大的交叉连接功能(2048×2048)，可以将业务灵活分配到64个方向，根据需要组成各种形式的网络。
10. 具有强大的保护功能，支持板间及业务间的保护，各功能板的支持热插拔。
设备简介H5001综合业务接入远端设备是H5000小型化的产品，集成度高，结构紧凑，单机支持16路语音，适用于用户端。
设备系统板上提供5个扩展槽位，其中4个位置为话路槽位可配置各种语音、数据功能小板，另1个数据板槽位位置是用来插装以太网接口(100Base-T数据板或ETHxE1数据板)或V.35接口数据板的。

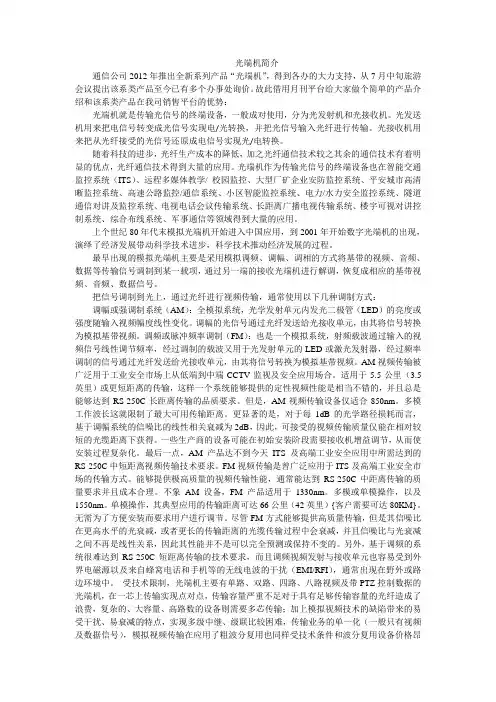

光端机简介通信公司2012年推出全新系列产品“光端机”，得到各办的大力支持，从7月中旬旅游会议提出该系类产品至今已有多个办事处询价。
故此借用月刊平台给大家做个简单的产品介绍和该系类产品在我司销售平台的优势：光端机就是传输光信号的终端设备，一般成对使用，分为光发射机和光接收机。
光发送机用来把电信号转变成光信号实现电/光转换，并把光信号输入光纤进行传输。
光接收机用来把从光纤接受的光信号还原成电信号实现光/电转换。
随着科技的进步，光纤生产成本的降低，加之光纤通信技术较之其余的通信技术有着明显的优点，光纤通信技术得到大量的应用。
光端机作为传输光信号的终端设备也在智能交通监控系统（ITS）、远程多媒体教学/ 校园监控、大型厂矿企业安防监控系统、平安城市高清晰监控系统、高速公路监控/通信系统、小区智能监控系统、电力/水力安全监控系统、隧道通信对讲及监控系统、电视电话会议传输系统、长距离广播电视传输系统、楼宇可视对讲控制系统、综合布线系统、军事通信等领域得到大量的应用。
上个世纪80年代末模拟光端机开始进入中国应用，到2001年开始数字光端机的出现，演绎了经济发展带动科学技术进步，科学技术推动经济发展的过程。
最早出现的模拟光端机主要是采用模拟调频、调幅、调相的方式将基带的视频、音频、数据等传输信号调制到某一载项，通过另一端的接收光端机进行解调，恢复成相应的基带视频、音频、数据信号。
把信号调制到光上，通过光纤进行视频传输，通常使用以下几种调制方式：调幅或强调制系统（AM）：全模拟系统，光学发射单元内发光二极管（LED）的亮度或强度随输入视频幅度线性变化。
调幅的光信号通过光纤发送给光接收单元，由其将信号转换为模拟基带视频。
调频或脉冲频率调制（FM）：也是一个模拟系统，射频载波通过输入的视频信号线性调节频率，经过调制的载波又用于光发射单元的LED或激光发射器，经过频率调制的信号通过光纤发送给光接收单元，由其将信号转换为模拟基带视频。

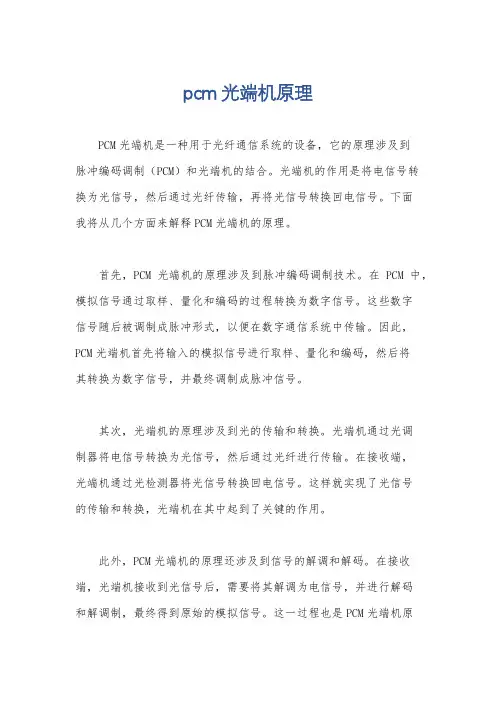

pcm光端机原理
PCM光端机是一种用于光纤通信系统的设备，它的原理涉及到
脉冲编码调制（PCM）和光端机的结合。
光端机的作用是将电信号转
换为光信号，然后通过光纤传输，再将光信号转换回电信号。
下面
我将从几个方面来解释PCM光端机的原理。
首先，PCM光端机的原理涉及到脉冲编码调制技术。
在PCM中，模拟信号通过取样、量化和编码的过程转换为数字信号。
这些数字
信号随后被调制成脉冲形式，以便在数字通信系统中传输。
因此，PCM光端机首先将输入的模拟信号进行取样、量化和编码，然后将
其转换为数字信号，并最终调制成脉冲信号。
其次，光端机的原理涉及到光的传输和转换。
光端机通过光调
制器将电信号转换为光信号，然后通过光纤进行传输。
在接收端，
光端机通过光检测器将光信号转换回电信号。
这样就实现了光信号
的传输和转换，光端机在其中起到了关键的作用。
此外，PCM光端机的原理还涉及到信号的解调和解码。
在接收端，光端机接收到光信号后，需要将其解调为电信号，并进行解码
和解调制，最终得到原始的模拟信号。
这一过程也是PCM光端机原
理中的重要部分。
总的来说，PCM光端机的原理涉及到脉冲编码调制技术、光信号的传输和转换，以及信号的解调和解码。
通过这些过程，PCM光端机实现了模拟信号到数字信号再到光信号的转换和传输，为光纤通信系统的稳定运行提供了重要支持。

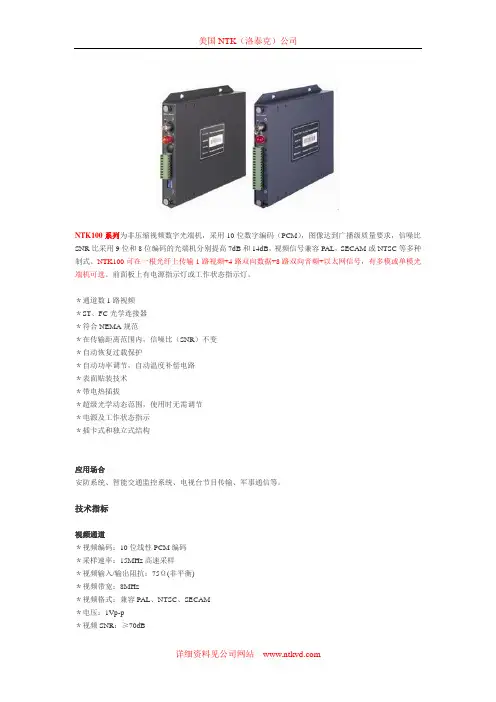

NTK100系列为非压缩视频数字光端机，采用10位数字编码（PCM），图像达到广播级质量要求，信噪比SNR比采用9位和8位编码的光端机分别提高7dB和14dB，视频信号兼容PAL，SECAM或NTSC等多种制式。
NTK100可在一根光纤上传输1路视频+4路双向数据+8路双向音频+以太网信号，有多模或单模光端机可选。
前面板上有电源指示灯或工作状态指示灯。
＊通道数1路视频＊ST、FC光学连接器＊符合NEMA规范＊在传输距离范围内，信噪比（SNR）不变＊自动恢复过载保护＊自动功率调节，自动温度补偿电路＊表面贴装技术＊带电热插拔＊超级光学动态范围，使用时无需调节＊电源及工作状态指示＊插卡式和独立式结构应用场合安防系统、智能交通监控系统、电视台节目传输、军事通信等。
技术指标视频通道＊视频编码：10位线性PCM编码＊采样速率：15MHz高速采样＊视频输入/输出阻抗：75Ω(非平衡)＊视频带宽：8MHz＊视频格式：兼容PAL、NTSC、SECAM＊电压：1Vp-p＊视频SNR：≥70dB＊微分增益：≤0.7%＊微分相位：≤0.7°＊视频接口：BNC数据指标＊RS-232、RS－422、Manchester、RS-485(2线或4线可选)＊传输速率：400Kbps＊误码率：小于10负9方＊数据接口：RJ45音频通道＊音频编码：24位58KHz采样＊音频带宽：20Hz-20KHz＊最大输入电压：3Vp-p＊通道隔离：1KHz 90dB时＊音频SNR：≥88dB＊音频接口：RCA插座以太网通道＊支持协议：IEEE802.3、10M、100M、10/100M自适应＊工作方式：全双工或半工双工＊物理接口：RJ45光学指标＊光接口：ST、FC可选＊波长：多模850μm(50/125μm),1310μm(62.5/125μm)单模1310/1550μm(9/125μm)＊CWDM：1470μm、1490μm、1510μm、1530μm、1550μm、1570μm、1590μm、1610μm ＊传输距离：多模光纤：0-2KM单模光纤普通型：0-25KM单模光纤长距离：0-50KM一般指标＊平常无故障工作时间：(MTBF）大于10万小时＊工作温度：-40℃+ 70℃＊工作湿度：0-95%无冷凝＊重量(独立式、对)：约1.5-2.5kg(视配置和槽数定)＊尺寸(独立式)：1槽配置：200(D)×176(H)×23(W)(mm)2槽配置：200(D)×176(H)×43.3(W)(mm)3槽配置：200(D)×176(H)×63.6(W)(mm)NTK200系列为非压缩视频数字光端机，采用10位数字编码（PCM），图像达到广播级质量要求，信噪比SNR比采用9位和8位编码的光端机分别提高7dB和14dB，视频信号兼容PAL，SECAM或NTSC等多种制式。
PCM作用 PCM设备是做什么的作者：gzyinxun 来源：原创日期：2012-9-1 11:48:29 人气：678 标签：pcmPCM和SDH的配合组网结构拓扑图：语音信号——货物，PCM——装卸车间，E1（2M）通道——货箱，SDH——火车站，光纤——铁路，光信号——火车。
一、多业务PCM接入设备PCM的含义：1、PCM：Pulse Code Modulation的缩写，即是：脉冲编码调制。
2.脉冲编码调制的作用：将模拟的信号经过抽样、量化、编码转化成标准的数字信号。
PCM设备的作用：1、将低速业务转换成数字信号，并装入64kbit/s通道。
2、将30路64kbit/s通道复接成2Mbit/s。
简单的来说，PCM设备作用就是起到了各种用户业务接入和复用作用，而由于2M铜缆传输距离受限，一般只支持300米左右，所以业务传输就要通过另外一套产品满足，如：光端机、微波等传输设备，PCM设备只需将用户业务接入后复用成2M数字信号级联到传输设备即可。
综合业务PCM常见的低速业务：1、语音电话、热线电话、磁石电话；2、2W/4W模拟音频、2W/4W E&M；3、RS-232、RS-422、RS-485 、V.35、G.703同向64k、n*64k以太网。
PCM设备将30路64kbit/s低速通道复接成2Mbit/s，因此PCM设备也称为多路复接设备。
二、PCM的帧结构E1基群（2M通道）里面共包含有32个时隙（TS），每个时隙64k，其中第0时隙是帧同步序列，第16时隙则是控制信令的，其余的30个时隙则是用来传输各种业务信息。
时分复用技术：将2048kbit/s的通道分成32份，每一份为一个时隙。
E1基群帧长为256bit，每个时隙长度则为256÷32 = 8bit。
帧周期是125us，即帧频是每秒8000帧，每个时隙的速率则是8bit×8000 = 64000bit/s = 64kbit/s。
SDH,SDH设备,组网基于SDH体制所开发的各种传输设备，能够从根本上解决网络中面临的容量、质量、网管、安全等问题。
由于SDH设备具有种类多样，电路调度管理灵活，网管能力强等优点，使我们在网络组织上有了更多的选择余地，我们必须从全程全网的角度考虑，合理组网，充分发挥SDH的优越性，以确保网络组建的统一性、完整性和先进性。
SDH设备根据其种类可划分为终端复用器TM、再生中继器REG、分插复用器ADM和数字交叉连接设备DXC，在组网时要重视设备的各种接口的合理配置与设备在网络中的恰当运用问题。
以上提到的四种设备中，ADM是体现SDH特色的重要设备。
利用ADM可组成链路，适于在沿线节点有上、下电路要求的环境下使用，也可用在接入网中；链路两端的TM如改成ADM且首尾相接连成环状，则可组成具有自动保护倒换的SDH自愈环，这种方式适于在本地网中运用，近年来也发展到用于二级干网。
随着SDH技术的飞速发展，现在的ADM设备大都具有支路—群路、群路—群路、支路—支路交连能力，上下电路相当灵活，从功能上看，相当于一个小型DXC。
自愈环的网络结构主要可分为以下四种，即单向通道倒换环(1+1)，双向通道倒换环(1：1)，二纤双向复用段公用保护环和四纤双向复用段公用保护环。
衡量自愈网性能的一个重要指标是保护/恢复时间的长短，很多重要业务只能容忍极短的业务保护/恢复时间，大概在50ms以内。
在这一方面以DXC选路为基础的自愈网需要几分钟，而自愈环则普遍较好，可达到(50—200)ms，随着SDH技术的不断完善，自愈环的保护/恢复时间将全部缩短至50ms以内。
DXC是一种能将一个端口的数字信号的全部或部分时隙交连到任意端口的设备。
常用的DXC有DXC4/4与DXC4/1两类，交叉连接的最低速率分别为VC4与VC12，端口种类有2Mbit/s、34Mbit/s、140Mbit/s、155Mbit/s等。
前者主要应用于干线网节点，后者主要应用于在本地网。
