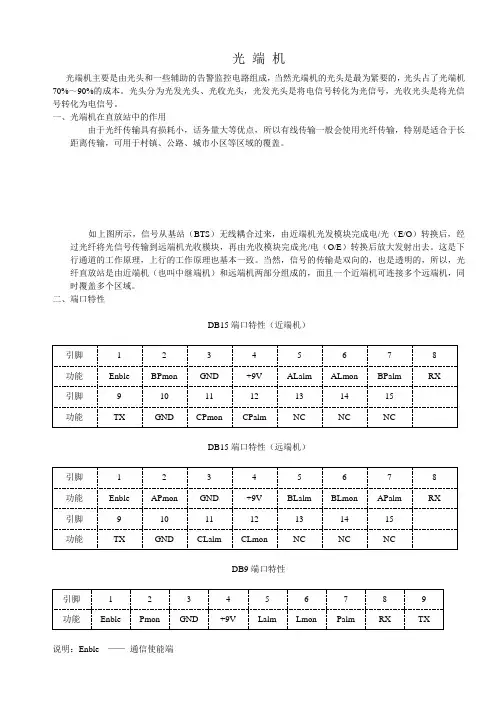

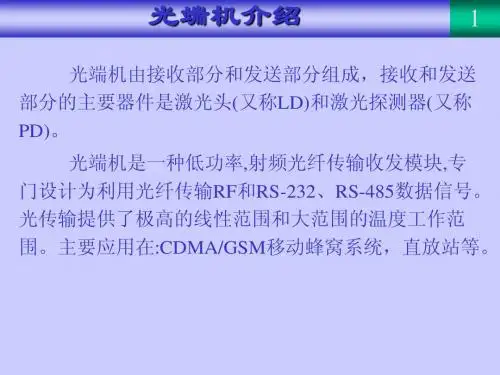

光端机光端机主要是由光头和一些辅助的告警监控电路组成,当然光端机的光头是最为紧要的,光头占了光端机70%~90%的成本。

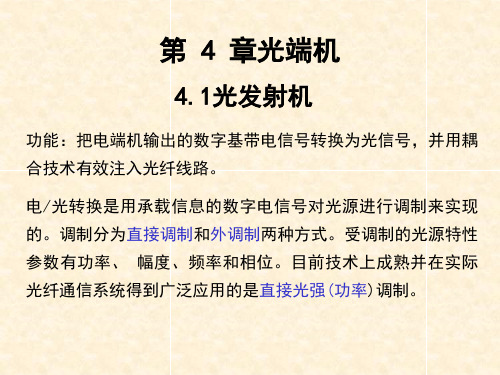

光头分为光发光头、光收光头,光发光头是将电信号转化为光信号,光收光头是将光信号转化为电信号。
一、光端机在直放站中的作用由于光纤传输具有损耗小,话务量大等优点,所以有线传输一般会使用光纤传输,特别是适合于长距离传输,可用于村镇、公路、城市小区等区域的覆盖。
如上图所示,信号从基站(BTS)无线耦合过来,由近端机光发模块完成电/光(E/O)转换后,经过光纤将光信号传输到远端机光收模块,再由光收模块完成光/电(O/E)转换后放大发射出去。
这是下行通道的工作原理,上行的工作原理也基本一致。
当然,信号的传输是双向的,也是透明的,所以,光纤直放站是由近端机(也叫中继端机)和远端机两部分组成的,面且一个近端机可连接多个远端机,同时覆盖多个区域。
二、端口特性DB15端口特性(近端机)DB15端口特性(远端机)DB9端口特性说明:Enble ——通信使能端GND —— 接地XLalm —— X 通路激光器发无光告警 XLmon —— X 通路激光器监控电压 XPalm —— X 通路探测器收无光告警 XPmon —— X 通路探测器监控电压 NC —— 空脚 RX —— 接收端 TX —— 发送端三、典型电路光端机中最常见的是监控告警电路,下面是一个典型的监控告警电路。
信号是由端口TN 输入,V1是一个运放放大电路,放大倍数A=1+R1/R2,改变A 的大小可以调试探测器监控电压(mon 点)的大小。
V2和V4是由运放组成的电流驱动电路,并没有起到放大电压的作用,即是使输出的电压能够驱动后级电路。
V3是由运放组成的比较电路,调节VR1的大小可以改变比较基准电压的大小,这样就可以调试探测器收无光告警反转点(alm 点)。
3904是一个接口三极管,在电路中是做为反向器。
当B 点为高电平时,LED 灯亮表示告警,3904反向输出低电平表示告警。
光端机是什么设备:揭秘光纤通信中的核心组件
光端机是什么设备?这是许多人在接触光纤通信时常常产生的疑惑。
今天,我们就来揭秘光纤通信中的核心组件——光端机。
光端机,简称ONT(Optical Network Terminal),是光纤通信中用户端的设备。
它的主要作用是将光纤传输的光信号转化为电信号,让我们可以使用普通的电信设备进行通信,如固定电话、移动电话、电视等。
光端机具有很多重要的功能。
首先,它可以实现光纤通信的“最后一公里”,将光信号转换为电信号,使得信号可以在用户终端进行处理和使用。
其次,光端机还可以实现光纤网络的分割和调度,将光信号传输到不同的用户终端。
此外,光端机还具备数据转发、光闸控制、光功率监测等功能,保证光纤通信的高效稳定。
对于用户来说,光端机的作用也非常重要。
它不仅可以提供高速、稳定的光纤网络接入,还可以实现多种服务的融合,如高清电视、宽带上网、IP电话等。
通过光端机,用户可以享受到更快速、更稳定的网络体验,满足日常生活和办公的需求。

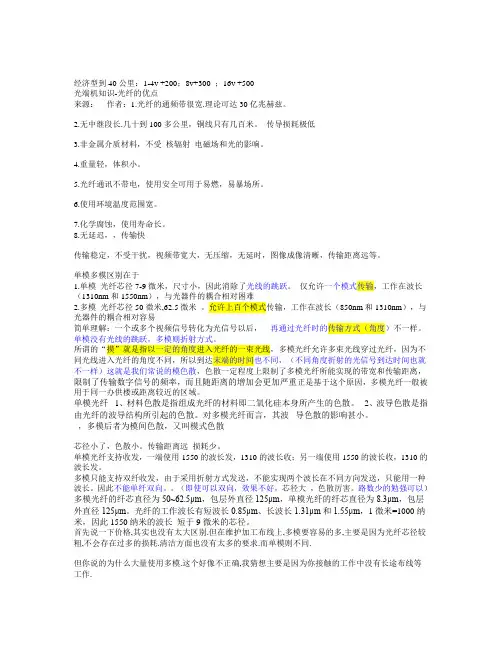

经济型到40公里:1-4v +200;8v+300 ;16v +500光端机知识-光纤的优点来源:作者:1.光纤的通频带很宽.理论可达30亿兆赫兹。
2.无中继段长.几十到100多公里,铜线只有几百米。
传导损耗极低3.非金属介质材料,不受核辐射电磁场和光的影响。
4.重量轻,体积小。
5.光纤通讯不带电,使用安全可用于易燃,易暴场所。
6.使用环境温度范围宽。
7.化学腐蚀,使用寿命长。
8.无延迟,,传输快传输稳定,不受干扰,视频带宽大,无压缩,无延时,图像成像清晰,传输距离远等。
单模多模区别在于1.单模光纤芯径7-9微米,尺寸小,因此消除了光线的跳跃。
仅允许一个模式传输,工作在波长(1310nm和1550nm),与光器件的耦合相对困难2.多模光纤芯径50微米,62.5微米。
允许上百个模式传输,工作在波长(850nm和1310nm),与光器件的耦合相对容易简单理解:一个或多个视频信号转化为光信号以后,再通过光纤时的传输方式(角度)不一样。
单模没有光线的跳跃,多模则折射方式。
所谓的“摸”就是指以一定的角度进入光纤的一束光线,多模光纤允许多束光线穿过光纤,因为不同光线进入光纤的角度不同,所以到达末端的时间也不同,(不同角度折射的光信号到达时间也就不一样)这就是我们常说的模色散,色散一定程度上限制了多模光纤所能实现的带宽和传输距离,限制了传输数字信号的频率,而且随距离的增加会更加严重正是基于这个原因,多模光纤一般被用于同一办供楼或距离较近的区域。
单模光纤 1、材料色散是指组成光纤的材料即二氧化硅本身所产生的色散。
2、波导色散是指由光纤的波导结构所引起的色散。
对多模光纤而言,其波 导色散的影响甚小。
,多模后者为模间色散,又叫模式色散芯径小了,色散小。
传输距离远损耗少。
单模光纤支持收发,一端使用1550的波长发,1310的波长收;另一端使用1550的波长收,1310的波长发。
多模只能支持双纤收发,由于采用折射方式发送,不能实现两个波长在不同方向发送,只能用一种波长。

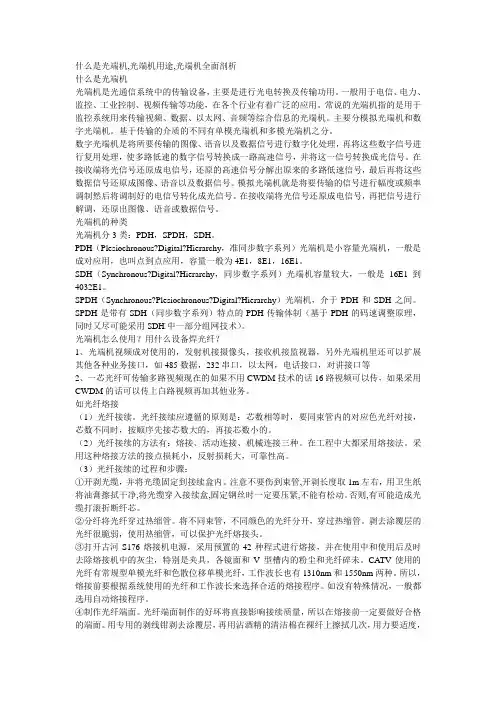

什么是光端机,光端机用途,光端机全面剖析什么是光端机光端机是光通信系统中的传输设备,主要是进行光电转换及传输功用。
一般用于电信、电力、监控、工业控制、视频传输等功能,在各个行业有着广泛的应用。
常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。
主要分模拟光端机和数字光端机。
基于传输的介质的不同有单模光端机和多模光端机之分。
数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理,再将这些数字信号进行复用处理,使多路低速的数字信号转换成一路高速信号,并将这一信号转换成光信号。
在接收端将光信号还原成电信号,还原的高速信号分解出原来的多路低速信号,最后再将这些数据信号还原成图像、语音以及数据信号。
模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。
在接收端将光信号还原成电信号,再把信号进行解调,还原出图像、语音或数据信号。
光端机的种类光端机分3类:PDH,SPDH,SDH。
PDH(Plesiochronous?Digital?Hierarchy,准同步数字系列)光端机是小容量光端机,一般是成对应用,也叫点到点应用,容量一般为4E1,8E1,16E1。
SDH(Synchronous?Digital?Hierarchy,同步数字系列)光端机容量较大,一般是16E1到4032E1。
SPDH(Synchronous?Plesiochronous?Digital?Hierarchy)光端机,介于PDH和SDH之间。
SPDH是带有SDH(同步数字系列)特点的PDH传输体制(基于PDH的码速调整原理,同时又尽可能采用SDH中一部分组网技术)。
光端机怎么使用?用什么设备焊光纤?1、光端机视频成对使用的,发射机接摄像头,接收机接监视器,另外光端机里还可以扩展其他各种业务接口,如485数据,232串口,以太网,电话接口,对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传,如果采用CWDM的话可以传上白路视频再加其他业务。

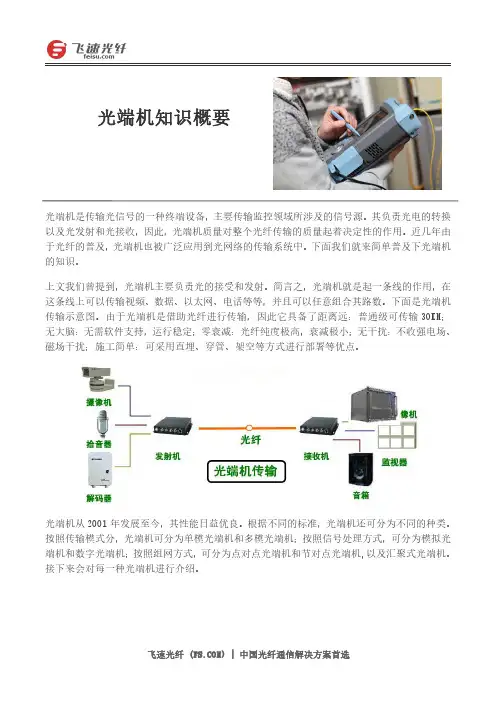

光端机是传输光信号的一种终端设备,主要传输监控领域所涉及的信号源。
其负责光电的转换以及光发射和光接收,因此,光端机质量对整个光纤传输的质量起着决定性的作用。
近几年由于光纤的普及,光端机也被广泛应用到光网络的传输系统中。
下面我们就来简单普及下光端机的知识。
上文我们曾提到,光端机主要负责光的接受和发射。
简言之,光端机就是起一条线的作用,在这条线上可以传输视频、数据、以太网、电话等等,并且可以任意组合其路数。
下面是光端机传输示意图。
由于光端机是借助光纤进行传输,因此它具备了距离远:普通级可传输30KM;无大脑:无需软件支持,运行稳定;零衰减:光纤纯度极高,衰减极小;无干扰:不收强电场、磁场干扰;施工简单:可采用直埋、穿管、架空等方式进行部署等优点。
光端机从2001年发展至今,其性能日益优良。
根据不同的标准,光端机还可分为不同的种类。
按照传输模式分,光端机可分为单模光端机和多模光端机;按照信号处理方式,可分为模拟光端机和数字光端机;按照组网方式,可分为点对点光端机和节对点光端机,以及汇聚式光端机。
接下来会对每一种光端机进行介绍。
光端机知识概要单模光端机和多模光端机由其名称可知,单模光端机采用单模光纤进行传输,而多模光纤采用多模光纤进行传输。
因此,其主要的区别就在于光波在纤芯里的折射角度和纤芯的纤径不同。
多模光端机的传输距离较之单模光端机要短,主要用于2km以内距离的传输,而单模光端机最大的传输距离可达30km。
此外,多模光端机还存在色散严重、衰耗大、可用带宽窄、成本高等问题,一般多模光端机传输数据使用光缆的价格是一个单模光缆价格的2-3倍。
综合多方面考虑,现在市场上绝大多数用户都采用的是单模光端机来进行数据传输。
但是,多模光端机在一定范围内仍有使用,比如智能楼宇的光纤布线方面等。
模拟光端机和数字光端机光端机是通过光电信号的转换来传输信号的,其间要对各种数据进行编码处理。
由于有着不同的信号传输方式,光端机又有着模拟光端机和数字光端机之分。

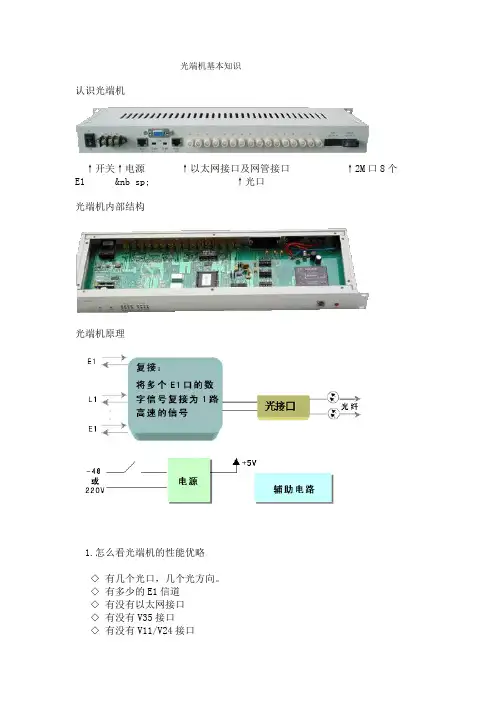

光端机基本知识认识光端机↑开关↑电源↑以太网接口及网管接口↑2M口8个E1 &nb sp; ↑光口光端机内部结构光端机原理1.怎么看光端机的性能优略◇ 有几个光口,几个光方向。
◇ 有多少的E1信道◇ 有没有以太网接口◇ 有没有V35接口◇ 有没有V11/V24接口◇ 有没有勤务电话◇ 有没有网管◇ 组网方式:能不能构成自愈环。
2.光口的数量1:点到点方式最便宜的光端机只有1个光接口1对设备,组成点到点工作方式也叫终端方式:TM3.光口数量2:双光口单方向较好的光端机有双光口双光口的光端机还分:1个还是2个光方向1个光方向的双光口,是1+1备份工作的一旦主光纤断了,辅光口保证工作。
4.光口数量3:双光口双方向来自左光口的信号1部分落在本地,另1部分继续从右光口发送,这种工作模式叫上下路模式:ADM具有ADM方式的光端机可以组成双纤自愈环5.双纤自愈环的好处自愈环的好处就是,一旦光缆断了,整个通信不会中断。
光缆正常时,各站间的信息从外环走端缆后,站1发向站2方向的信息,改由内环走,当光缆接好后,网络自动恢复正常只有具备ADM方式的光端机,才能实现自愈环。
6.光口数量4:多光口多光方向最好的光端机是SDH,具有多个光方向但是价格就贵了很多在SDH设备中在详细论述后面给出1个网络图,是各种方式的集合。
7.有多少E1信道1:PDH体制最简单的光端机有4个E1口,俗称小8M30个模拟电话可以复接成1个2M叫基群E14个E1可以复接成1个8M叫2次群,也叫E24个E2可以复接成1个34M叫3次群。
也叫E34个E3复接成1个140M,叫4次群。
也叫E4这种体制叫PDH,称作准同步体制。
8.有多少E1信道1:SDH体制SDH体制是新体制,刚刚诞生10年,最小容量的SDH是155Mb/s叫STM-1有63个E1。
4个STM-1复接成1个STM-4,也叫622,4个STM-4复接成1个STM-16,叫2.5G4个STM-16复接成1个STM-64,叫10G可见SDH光端机是大容量光端机.155,和622是SDH体制里应用最多的光端机。

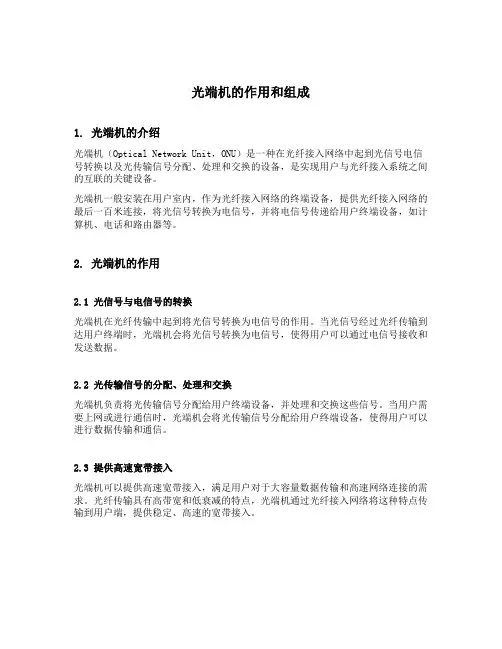

光端机的作用和组成1. 光端机的介绍光端机(Optical Network Unit,ONU)是一种在光纤接入网络中起到光信号电信号转换以及光传输信号分配、处理和交换的设备,是实现用户与光纤接入系统之间的互联的关键设备。
光端机一般安装在用户室内,作为光纤接入网络的终端设备,提供光纤接入网络的最后一百米连接,将光信号转换为电信号,并将电信号传递给用户终端设备,如计算机、电话和路由器等。
2. 光端机的作用2.1 光信号与电信号的转换光端机在光纤传输中起到将光信号转换为电信号的作用。
当光信号经过光纤传输到达用户终端时,光端机会将光信号转换为电信号,使得用户可以通过电信号接收和发送数据。
2.2 光传输信号的分配、处理和交换光端机负责将光传输信号分配给用户终端设备,并处理和交换这些信号。
当用户需要上网或进行通信时,光端机会将光传输信号分配给用户终端设备,使得用户可以进行数据传输和通信。
2.3 提供高速宽带接入光端机可以提供高速宽带接入,满足用户对于大容量数据传输和高速网络连接的需求。
光纤传输具有高带宽和低衰减的特点,光端机通过光纤接入网络将这种特点传输到用户端,提供稳定、高速的宽带接入。
2.4 实现网络连接和通信光端机实现了用户与光纤接入系统之间的互联,使得用户可以通过网络连接和进行通信。
无论是在家庭网络环境中还是在企业网络环境中,光端机都是实现网络连接和通信的基础设备。
3. 光端机的组成光端机由以下几个组成部分构成:3.1 光接收模块光接收模块负责将从光纤中传输过来的光信号转换为电信号。
光接收模块一般由光电器件和转换电路组成,通过接收光信号并将其转换为电信号后传输给其他部分。
3.2 光发送模块光发送模块负责将从用户终端设备传来的电信号转换为光信号。
光发送模块一般由激光器和光电器件组成,通过将电信号转换为光信号后传输到光纤中。
3.3 处理和交换模块处理和交换模块负责处理和交换光传输信号。
它包括处理器、交换机和存储器等组件,用于处理和交换用户终端设备发送和接收的数据。
