光端机介绍

光端机光端机主要是由光头和一些辅助的告警监控电路组成，当然光端机的光头是最为紧要的，光头占了光端机70%～90%的成本。

光头分为光发光头、光收光头，光发光头是将电信号转化为光信号，光收光头是将光信号转化为电信号。

一、光端机在直放站中的作用由于光纤传输具有损耗小，话务量大等优点，所以有线传输一般会使用光纤传输，特别是适合于长距离传输，可用于村镇、公路、城市小区等区域的覆盖。

如上图所示，信号从基站（BTS）无线耦合过来，由近端机光发模块完成电/光（E/O）转换后，经过光纤将光信号传输到远端机光收模块，再由光收模块完成光/电（O/E）转换后放大发射出去。

这是下行通道的工作原理，上行的工作原理也基本一致。

当然，信号的传输是双向的，也是透明的，所以，光纤直放站是由近端机（也叫中继端机）和远端机两部分组成的，面且一个近端机可连接多个远端机，同时覆盖多个区域。

二、端口特性DB15端口特性（近端机）DB15端口特性（远端机）DB9端口特性说明：Enble ——通信使能端GND —— 接地XLalm —— X 通路激光器发无光告警 XLmon —— X 通路激光器监控电压 XPalm —— X 通路探测器收无光告警 XPmon —— X 通路探测器监控电压 NC —— 空脚 RX —— 接收端 TX —— 发送端三、典型电路光端机中最常见的是监控告警电路，下面是一个典型的监控告警电路。

信号是由端口TN 输入，V1是一个运放放大电路，放大倍数A=1+R1/R2，改变A 的大小可以调试探测器监控电压（mon 点）的大小。

V2和V4是由运放组成的电流驱动电路，并没有起到放大电压的作用，即是使输出的电压能够驱动后级电路。

V3是由运放组成的比较电路，调节VR1的大小可以改变比较基准电压的大小，这样就可以调试探测器收无光告警反转点（alm 点）。

3904是一个接口三极管，在电路中是做为反向器。

当B 点为高电平时，LED 灯亮表示告警，3904反向输出低电平表示告警。

光端机是什么设备：揭秘光纤通信中的核心组件
光端机是什么设备？这是许多人在接触光纤通信时常常产生的疑惑。

今天，我们就来揭秘光纤通信中的核心组件——光端机。

光端机，简称ONT（Optical Network Terminal），是光纤通信中用户端的设备。

它的主要作用是将光纤传输的光信号转化为电信号，让我们可以使用普通的电信设备进行通信，如固定电话、移动电话、电视等。

光端机具有很多重要的功能。

首先，它可以实现光纤通信的“最后一公里”，将光信号转换为电信号，使得信号可以在用户终端进行处理和使用。

其次，光端机还可以实现光纤网络的分割和调度，将光信号传输到不同的用户终端。

此外，光端机还具备数据转发、光闸控制、光功率监测等功能，保证光纤通信的高效稳定。

对于用户来说，光端机的作用也非常重要。

它不仅可以提供高速、稳定的光纤网络接入，还可以实现多种服务的融合，如高清电视、宽带上网、IP电话等。

通过光端机，用户可以享受到更快速、更稳定的网络体验，满足日常生活和办公的需求。

现在，随着通信技术的提高，光端机在很多领域都得到了广泛的应用，尤其是在安防监控这一块应用的最多，但是很多朋友对于光端机技术层面了解的不是很多，不知道该怎么使用，接下来小编就为大家来详细的介绍一下吧！什么是光端机？首先，我们了解下什么是光端机，光端机，顾名思义就是光信号传输的终端设备。

他的本质就是光电转换传输设备，放在光缆的两端,一收一发,顾名思义光端机;多芯单芯这些光端机所有的业务比如视频信号。

云台控制信号或其他的信号,只需要在一芯里进行传输就可以了。

光端机的作用：光端机主要是通过信号调制、光电转化等技术，利用光传输特性来达到远程传输的目的。

光端机一般成对使用，分为光发射机和光接收机，光发射机完成电/光转换，并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号，完成光/电转换。

光端机作用就是用于远程传输数据。

光端机原理：光端机是用来将光信号和电信号互相转换的一种设备，它对所传信号不会进行任何压缩。

它的作用主要就是实现电-光和光-电转换。

注意事项：* 拆箱前应确认有无运输不当造成的损坏。

* 拆箱后，将光端机取出，平稳放置在干燥、无尘的地方。

* 光端机属于贵重电子产品，在搬运和使用时注意保护、防止撞击、受潮。

* 激光器为静电敏感器件，安装时应做好防静电措施。

1、电源：建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。

2、光路：* 检查光路是否完好，（最好提供光路的衰减指标）；* 激光器所发之光为不可见光且能损伤视力，安装技术人员必须注意不要直视发射光端机的光输出口，将光纤与接收光端机连接时不要直视光纤接头。

光纤接头或连接器输出的激光是肉眼看不见的，却有可能对人眼造成伤害。

为了确认光输出，请使用红外线观测仪或红外荧光板。

* 插拔光连接器时应轴向对准且光跳线凸起对正法兰盘上槽道，轻轻插拔不可用力过猛，不同品牌的连接器有时配合过紧，请耐心插拔；* 注意保持光接口和光纤跳线的清洁，在断开连接时需将它们盖好防尘帽。

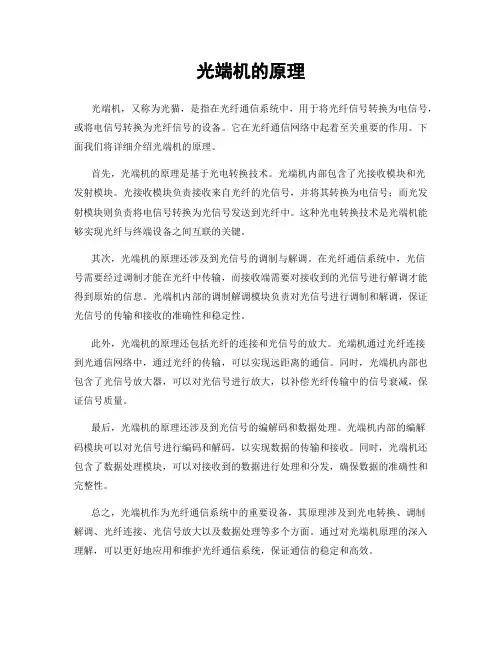

光端机的原理光端机，又称为光猫，是指在光纤通信系统中，用于将光纤信号转换为电信号，或将电信号转换为光纤信号的设备。

它在光纤通信网络中起着至关重要的作用。

下面我们将详细介绍光端机的原理。

首先，光端机的原理是基于光电转换技术。

光端机内部包含了光接收模块和光发射模块。

光接收模块负责接收来自光纤的光信号，并将其转换为电信号；而光发射模块则负责将电信号转换为光信号发送到光纤中。

这种光电转换技术是光端机能够实现光纤与终端设备之间互联的关键。

其次，光端机的原理还涉及到光信号的调制与解调。

在光纤通信系统中，光信号需要经过调制才能在光纤中传输，而接收端需要对接收到的光信号进行解调才能得到原始的信息。

光端机内部的调制解调模块负责对光信号进行调制和解调，保证光信号的传输和接收的准确性和稳定性。

此外，光端机的原理还包括光纤的连接和光信号的放大。

光端机通过光纤连接到光通信网络中，通过光纤的传输，可以实现远距离的通信。

同时，光端机内部也包含了光信号放大器，可以对光信号进行放大，以补偿光纤传输中的信号衰减，保证信号质量。

最后，光端机的原理还涉及到光信号的编解码和数据处理。

光端机内部的编解码模块可以对光信号进行编码和解码，以实现数据的传输和接收。

同时，光端机还包含了数据处理模块，可以对接收到的数据进行处理和分发，确保数据的准确性和完整性。

总之，光端机作为光纤通信系统中的重要设备，其原理涉及到光电转换、调制解调、光纤连接、光信号放大以及数据处理等多个方面。

通过对光端机原理的深入理解，可以更好地应用和维护光纤通信系统，保证通信的稳定和高效。

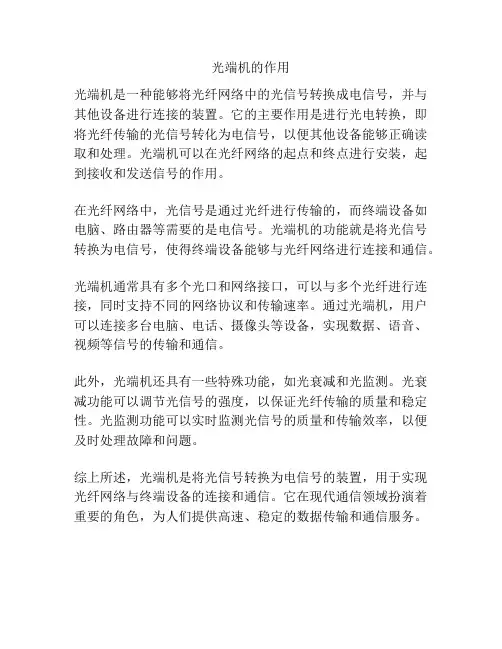

光端机的作用
光端机是一种能够将光纤网络中的光信号转换成电信号，并与其他设备进行连接的装置。

它的主要作用是进行光电转换，即将光纤传输的光信号转化为电信号，以便其他设备能够正确读取和处理。

光端机可以在光纤网络的起点和终点进行安装，起到接收和发送信号的作用。

在光纤网络中，光信号是通过光纤进行传输的，而终端设备如电脑、路由器等需要的是电信号。

光端机的功能就是将光信号转换为电信号，使得终端设备能够与光纤网络进行连接和通信。

光端机通常具有多个光口和网络接口，可以与多个光纤进行连接，同时支持不同的网络协议和传输速率。

通过光端机，用户可以连接多台电脑、电话、摄像头等设备，实现数据、语音、视频等信号的传输和通信。

此外，光端机还具有一些特殊功能，如光衰减和光监测。

光衰减功能可以调节光信号的强度，以保证光纤传输的质量和稳定性。

光监测功能可以实时监测光信号的质量和传输效率，以便及时处理故障和问题。

综上所述，光端机是将光信号转换为电信号的装置，用于实现光纤网络与终端设备的连接和通信。

它在现代通信领域扮演着重要的角色，为人们提供高速、稳定的数据传输和通信服务。

华环光端机说明书一、华环光端机的技术特点1.具有高性能的光收发功能，能够实现高速数据传输，支持各种光纤通信协议。

2.具有多个光纤接口，可以同时连接多条光纤线路，以提供网络冗余和备份功能，确保数据传输的稳定性和可靠性。

3.内置高效的光收发模块，采用先进的光学技术和精确的电路设计，能够实现高质量的数据传输和信号重建。

4.具有智能管理功能，可以通过网络远程监控和管理光端机的各项参数和状态，实现快速故障排除和维护。

5.具有良好的兼容性，可以与其他光纤设备和终端设备进行直接连接，实现灵活的网络拓扑结构。

二、华环光端机的使用方法1.准备工作：将华环光端机放置在通风良好的位置，确保设备正常运行。

2.连接光纤线路：使用标准光纤线缆将光端机的光纤接口与其他设备的光纤接口连接好。

注意要保持光纤接口的清洁，以充分利用光纤线路的传输能力。

3.设置参数：通过华环光端机的管理界面，设置光端机的各项参数，如光信号发送功率、接收灵敏度等。

根据实际需要，进行相应的配置。

4.检查连接状态：确认光端机与其他设备的连接状态正常，确保数据传输的畅通。

三、华环光端机的维护注意事项1.定期清洁：定期对光纤接口进行清洁，可以使用专门的光纤清洁剂和纤维吸气器进行清洁。

注意不要用力太大，以免损坏光纤接口。

2.避免强光照射：光端机应避免阳光直射和其他强烈光源照射，以免对光纤造成损害。

3.防尘防湿：光端机应放置在干燥通风的环境中，避免灰尘和湿气进入设备内部，以免影响设备的正常运行。

4.注意电源供应：光端机需要稳定的电源供应，避免电源突然中断或电压波动，以免对设备造成损坏。

5.及时升级固件：根据厂家提供的升级固件，及时对光端机进行升级，以获取最新的功能和安全性能。

总结：华环光端机是一种用于光纤通信网络的重要设备，具有高性能的光收发功能和智能管理功能，能够实现高质量的数据传输和信号重建。

使用华环光端机时，需要注意保持光纤接口的清洁、避免强光照射和防尘防湿等维护注意事项。

什么是光端机,光端机用途,光端机全面剖析什么是光端机光端机是光通信系统中的传输设备，主要是进行光电转换及传输功用。

一般用于电信、电力、监控、工业控制、视频传输等功能，在各个行业有着广泛的应用。

常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。

主要分模拟光端机和数字光端机。

基于传输的介质的不同有单模光端机和多模光端机之分。

数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理，再将这些数字信号进行复用处理，使多路低速的数字信号转换成一路高速信号，并将这一信号转换成光信号。

在接收端将光信号还原成电信号，还原的高速信号分解出原来的多路低速信号，最后再将这些数据信号还原成图像、语音以及数据信号。

模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。

在接收端将光信号还原成电信号，再把信号进行解调，还原出图像、语音或数据信号。

光端机的种类光端机分3类：PDH，SPDH，SDH。

PDH（Plesiochronous?Digital?Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。

SDH（Synchronous?Digital?Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。

SPDH（Synchronous?Plesiochronous?Digital?Hierarchy）光端机，介于PDH和SDH之间。

SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。

光端机怎么使用？用什么设备焊光纤？1、光端机视频成对使用的，发射机接摄像头，接收机接监视器，另外光端机里还可以扩展其他各种业务接口，如485数据，232串口，以太网，电话接口，对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传，如果采用CWDM的话可以传上白路视频再加其他业务。

光端机是传输光信号的一种终端设备，主要传输监控领域所涉及的信号源。

其负责光电的转换以及光发射和光接收，因此，光端机质量对整个光纤传输的质量起着决定性的作用。

近几年由于光纤的普及，光端机也被广泛应用到光网络的传输系统中。

下面我们就来简单普及下光端机的知识。

上文我们曾提到，光端机主要负责光的接受和发射。

简言之，光端机就是起一条线的作用，在这条线上可以传输视频、数据、以太网、电话等等，并且可以任意组合其路数。

下面是光端机传输示意图。

由于光端机是借助光纤进行传输，因此它具备了距离远：普通级可传输30KM；无大脑：无需软件支持，运行稳定；零衰减：光纤纯度极高，衰减极小；无干扰：不收强电场、磁场干扰；施工简单：可采用直埋、穿管、架空等方式进行部署等优点。

光端机从2001年发展至今，其性能日益优良。

根据不同的标准，光端机还可分为不同的种类。

按照传输模式分，光端机可分为单模光端机和多模光端机；按照信号处理方式，可分为模拟光端机和数字光端机；按照组网方式，可分为点对点光端机和节对点光端机,以及汇聚式光端机。

接下来会对每一种光端机进行介绍。

光端机知识概要单模光端机和多模光端机由其名称可知，单模光端机采用单模光纤进行传输，而多模光纤采用多模光纤进行传输。

因此，其主要的区别就在于光波在纤芯里的折射角度和纤芯的纤径不同。

多模光端机的传输距离较之单模光端机要短，主要用于2km以内距离的传输，而单模光端机最大的传输距离可达30km。

此外，多模光端机还存在色散严重、衰耗大、可用带宽窄、成本高等问题，一般多模光端机传输数据使用光缆的价格是一个单模光缆价格的2-3倍。

综合多方面考虑，现在市场上绝大多数用户都采用的是单模光端机来进行数据传输。

但是，多模光端机在一定范围内仍有使用，比如智能楼宇的光纤布线方面等。

模拟光端机和数字光端机光端机是通过光电信号的转换来传输信号的，其间要对各种数据进行编码处理。

由于有着不同的信号传输方式，光端机又有着模拟光端机和数字光端机之分。

光端机的作用和组成1. 光端机的介绍光端机（Optical Network Unit，ONU）是一种在光纤接入网络中起到光信号电信号转换以及光传输信号分配、处理和交换的设备，是实现用户与光纤接入系统之间的互联的关键设备。

光端机一般安装在用户室内，作为光纤接入网络的终端设备，提供光纤接入网络的最后一百米连接，将光信号转换为电信号，并将电信号传递给用户终端设备，如计算机、电话和路由器等。

2. 光端机的作用2.1 光信号与电信号的转换光端机在光纤传输中起到将光信号转换为电信号的作用。

当光信号经过光纤传输到达用户终端时，光端机会将光信号转换为电信号，使得用户可以通过电信号接收和发送数据。

2.2 光传输信号的分配、处理和交换光端机负责将光传输信号分配给用户终端设备，并处理和交换这些信号。

当用户需要上网或进行通信时，光端机会将光传输信号分配给用户终端设备，使得用户可以进行数据传输和通信。

2.3 提供高速宽带接入光端机可以提供高速宽带接入，满足用户对于大容量数据传输和高速网络连接的需求。

光纤传输具有高带宽和低衰减的特点，光端机通过光纤接入网络将这种特点传输到用户端，提供稳定、高速的宽带接入。

2.4 实现网络连接和通信光端机实现了用户与光纤接入系统之间的互联，使得用户可以通过网络连接和进行通信。

无论是在家庭网络环境中还是在企业网络环境中，光端机都是实现网络连接和通信的基础设备。

3. 光端机的组成光端机由以下几个组成部分构成：3.1 光接收模块光接收模块负责将从光纤中传输过来的光信号转换为电信号。

光接收模块一般由光电器件和转换电路组成，通过接收光信号并将其转换为电信号后传输给其他部分。

3.2 光发送模块光发送模块负责将从用户终端设备传来的电信号转换为光信号。

光发送模块一般由激光器和光电器件组成，通过将电信号转换为光信号后传输到光纤中。

3.3 处理和交换模块处理和交换模块负责处理和交换光传输信号。

它包括处理器、交换机和存储器等组件，用于处理和交换用户终端设备发送和接收的数据。
