国家骨干高等职业院校建设项目标志性建设成果供用电技术专业《电气试验》课程标准二〇一三年六月目录第一部分课程概述 (2)一、课程的性质和作用 (2)二、课程设计的基本理念 (2)三、课程设计思路和依据 (3)第二部分课程目标 (5)一、知识目标 (5)二、技能目标 (5)四、人文目标 (5)第三部分课程标准 (6)一、课程信息 (6)二、教学内容及目标要求 (6)三、教学建议 (10)第四部分课程实施 (11)一、教学条件 (11)三、师资要求 (13)四、教学方法 (13)四、教材选用与编写 (14)五、课程资源的开发与利用 (14)六、考核评价及标准 (14)第一部分课程概述一、课程的性质和作用《电气试验》是高职高专供用电技术专业设置的一门主干专业课。
随着刺激经济的政策的不断推出，电力行业飞速发展，相关行业企业对电力设备的制造、维护、检修、调试、运用等方面的人才需求量快速上升。
电气设备制造企业、电力设备的安装、一些工厂供配电企业对我院提出大量的人才需求，需求岗位包括设备制造工艺人员、设备维护与维修人员、设备运用人员、设备调试员等。
结合岗位的需求，确定课程面向的职业岗位主要有：电气设备制造工艺员、检查员、维护员、试验调试员、电力设备检修员等。
二、课程设计的基本理念以电气试验和运用行业企业的需求为逻辑起点，以学生职业能力培养和职业素质养成为主线，以工作过程为导向，以典型工作任务分析为依据，以真实工作任务为载体，以校企专家合作开发为纽带，以校内双师教师和企业兼职教师为主导，以与行业企业共建教学环境为条件，以行动导向组织教学。
按照职业岗位和职业能力培养的要求，将学生职业能力培养的基本规律与课程系统化、以及学生专业能力、方法能力和社会能力相结合，形成以工作过程为导向，以学生为中心、教师引导、教学做一体化的工学结合教学模式。
三、课程设计思路和依据1.校企共建课程本课程开发的第一步是与行业企业技术人员共同分析岗位需要，确定岗位职业能力与工作过程。

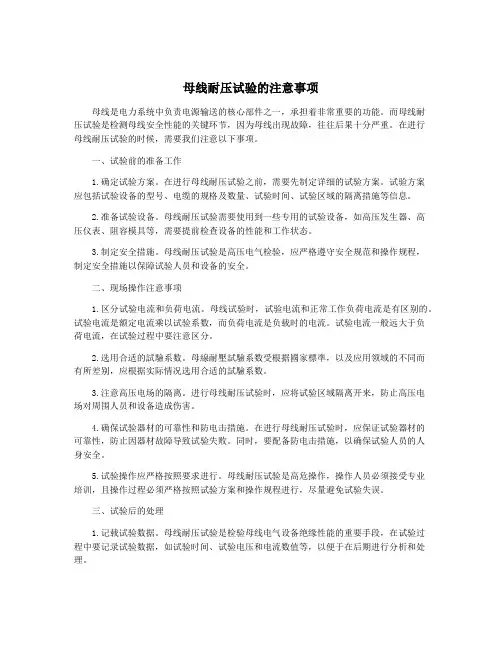

母线耐压试验的注意事项母线是电力系统中负责电源输送的核心部件之一，承担着非常重要的功能。
而母线耐压试验是检测母线安全性能的关键环节，因为母线出现故障，往往后果十分严重。
在进行母线耐压试验的时候，需要我们注意以下事项。
一、试验前的准备工作1.确定试验方案。
在进行母线耐压试验之前，需要先制定详细的试验方案。
试验方案应包括试验设备的型号、电缆的规格及数量、试验时间、试验区域的隔离措施等信息。
2.准备试验设备。
母线耐压试验需要使用到一些专用的试验设备，如高压发生器、高压仪表、阻容模具等，需要提前检查设备的性能和工作状态。
3.制定安全措施。
母线耐压试验是高压电气检验，应严格遵守安全规范和操作规程，制定安全措施以保障试验人员和设备的安全。
二、现场操作注意事项1.区分试验电流和负荷电流。
母线试验时，试验电流和正常工作负荷电流是有区别的。
试验电流是额定电流乘以试验系数，而负荷电流是负载时的电流。
试验电流一般远大于负荷电流，在试验过程中要注意区分。
2.选用合适的試驗系数。
母線耐壓試驗系数受根据國家標準，以及应用领域的不同而有所差别，应根据实际情况选用合适的試驗系数。
3.注意高压电场的隔离。
进行母线耐压试验时，应将试验区域隔离开来，防止高压电场对周围人员和设备造成伤害。
4.确保试验器材的可靠性和防电击措施。
在进行母线耐压试验时，应保证试验器材的可靠性，防止因器材故障导致试验失败。
同时，要配备防电击措施，以确保试验人员的人身安全。
5.试验操作应严格按照要求进行。
母线耐压试验是高危操作，操作人员必须接受专业培训，且操作过程必须严格按照试验方案和操作规程进行，尽量避免试验失误。
三、试验后的处理1.记载试验数据。
母线耐压试验是检验母线电气设备绝缘性能的重要手段，在试验过程中要记录试验数据，如试验时间、试验电压和电流数值等，以便于在后期进行分析和处理。
2.清理现场和试验设备。
试验后应将试验区域内的试验仪器仪表、电缆等设备逐一进行清理，并将设备存放到指定地方。
母线常规预防性试验第一节测量绝缘电阻一、试验目的检查各相母线之间及各相母线对地绝缘电阻状况，判定母线绝缘电阻是否能够满足运行要求。
二、试验周期1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定母线具备试验条件：母线停电，落实安全措施，防止突然送电；拉出所有低压柜或者高压柜手车，将可能反送电到母线的所有设备与母线之间做明显电气隔离，防止反送电。
3、测量母线绝缘电阻：1000V以下电压等级母线用500V兆欧表档位测量，1000V 电压等级母线用1000V兆欧表档位测量，3000V及以上电压等级母线用2500V兆欧表档位测量。
将兆欧表高压测试线接测试相，另外两相短接接地，兆欧表地线接地，记录1min绝缘电阻值，同理测量另外两相绝缘电阻值。
4、放电：将所测量的母线对地进行充分放电。
5、整理仪器：收拾整理仪表。
四、合格标准1、封闭母线：离相封闭母线绝缘电阻值不小于50MΩ，共箱封闭母线在常温下分相绝缘电阻值不小于6MΩ。
2、一般母线：不应低于1MΩ/kV。
五、注意事项1、母线停电并验明无电后再进行试验。
2、绝缘电阻试验后将母线对地充分放电。
3、测量母线的绝缘电阻时应将可能来电及反送电的设备与母线之间做明显电气隔离。
第二节母线的交流耐压试验一、试验目的交流耐压试验是鉴定母线绝缘好坏最有效和最直接的方法，是保证母线能够安全稳定运行的一个重要手段。
二、试验周期,1、A级检修（设备整体性检查、修理、更换）后。
2、必要时。
三、试验步骤1、准备仪器：确定交流耐压机良好。
2、确定母线具备试验条件：母线停电，落实安全措施，防止突然送电；拉出所有低压柜或者高压柜手车，将可能反送电到母线的所有设备与母线之间做明显电气隔离，防止反送电。
3、母线交流耐压试验：对于封闭母线，1kV电压等级母线试验电压为3.2kV，6.3kV电压等级母线试验电压为24kV,10.5kV电压等级母线试验电压为32kV。
1绝缘电阻测量1.1 测量目的检测母线支撑绝缘子、穿柜绝缘套管及连接母线的穿墙套管的绝缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷。
1.2 该项目的适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
1.3 试验时使用的仪表采用 2500V/5000V 兆欧表 1.4 测量步骤 1.4.1 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
1.4.2 用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
1.4.3 将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
21.4.4 接线完成后，按下兆欧表开关按钮，兆欧表指针应指向“∞” 再将火线接至被试品，，待指针稳定后，读取绝缘电阻的数值。
1.4.5 读取绝缘电阻的数值后，先断开接至被试品的火线，然后再按下兆欧表停止按钮。
、1.5 试验接线图绝缘电阻测量原理接线图（a）不加屏蔽 1.6 测量结果的分析判断 1.6.1 额定电压为15KV 及以上全连式分相封闭母线在常温下分相绝缘电阻值不小于50MΩ。
1.6.2 6KV 共箱封闭母线在常温下分相绝缘电阻值不小于6MΩ。
1.6.3 一般母线常温下分相绝缘电阻值不应低于1MΩ/KV。
1.6.4 与出厂、交接及历年数值进行比较；大修前后进行比较；同类设备相互比较；同一设备各相间相互比较；耐压前后的数值进行比较，均不应有明显降低或较大差别。
否则必须引起注意，查明原因。
在比较时要考虑温度、湿度、脏污及气候条件的影响。
1.6.5 若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部分。
1.7 注意事项1.7.1 同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以防感应高压损坏仪表或危害人身安全。
一、标准1、国家标准（GB7251.1）《低压成套开关设备和控制设备第一部分：型式试验和部发型式试验成套设备》2、国家标准（GB7251.2）《低压成套开关设备和控制设备第二部分：对母线干线系统(母线槽)的特殊要求》3、国家标准（GB 4208）《外壳防护等级(IP代码)》4、国家标准（GB5585.1）《电工用铜、铝及其合金母线第一部分：一般规定》5、机械行业标准（JB/T 9662）《密集绝缘母线干线系统(密集绝缘母线槽)》6、ZBK36002《母线槽(母线干线系统)》7、ZBK36003《密集绝缘母线槽》8、国际电工委员会IEC439二、电气参数1、绝缘电阻：相间绝缘电阻≥500MΩ2、相与地间绝缘电阻≥500MΩ3、铜排与外壳之间绝缘电阻≥500MΩ4、短时耐受电流5、母线内各点的温升均匀，系统最高温升不超过70K；外壳温升不大55K。
6、母线耐压：所有母线部件，如直身、弯头、法兰等要求全部通过高压试验后方可出厂；7、防止涡流损耗：大电流母线槽要有防止由电磁感应造成母线涡流及动热稳定问题的解决措施，并详细说明。
8、防烟囱效应：母线产品内不应存在连续空间，要避免形成“烟囱效应”，说明解决方法和装置。
9、均衡：铜母线导体布置考虑导体电流分布的均衡，电流不均衡度同相不超过4%，相与相不超过5%。
三、材料要求：1、外壳材质：为保证母线槽的强度和刚度，母线槽外壳应采用铝镁合金型材；具有散热强，防腐蚀能力强，无磁性等优点，无起泡、裂纹、流痕或氧化缺陷。
（1）母线槽系统系统外壳采用优质铝镁合金外壳，表面经防腐处理，提供外壳试验报告。
（2）母线外壳表面应作静电粉末喷涂或环氧树脂静电喷涂处理，以达到良好的防腐蚀效果，需要提供相应的第三方检测报告。
2、导体材料：密集型母线槽铜导体应选用国标T2电解铜轧制成高纯度TMY电工硬铜排作为高导电率材料，且铜的纯度大于99.96%（需提供铜纯度测试报告）；电阻率小于0.01777Ω·㎜2/m,铜母排按规定弯曲试验（90度直角弯）无裂痕，符合GB5585.1-5585.3，铜母线侧边为R角。
.BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境0 045 –C; 1.环境温度：－15C2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》..GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz-63=1.89A 10×5250π××0.116×10×试验电流 I=2πfCU=2试2C=90Hω对应电抗器电感量 L=1/设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
母线电气试验
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
母线电气试验标准化作业指导书（试行）母线电气试验标准化作业指导书（试行）一适用范围本作业指导书适用于变电站母线电气试验作业。
二引用的标准和规程T596《电力设备预防性试验规程》 408—1991《电力安全规程（发电厂和变电所电气部分）》 50150《电气装置安装工程电气设备交接试验标准》试验仪器、三试验仪器、仪表及材料交接、大修后及预试时所需仪器及设备材料：交接、大修后及预试时所需仪器及设备材料：序号 1 2 3 4 5 6 7 8 试验所用设备（材料） 2500V/5000V 兆欧表交流耐压成套装置温度表湿度表带有屏蔽层的测量导线铜导线试验导线放电棒数量 1块 1台 1块 1块 1根若干若干 1根序号 8 9 10 11 12 13 14 试验所用设备（材料）双极刀闸干湿温度计电源盘平口螺丝刀梅花螺丝刀计算器试验原始记录数量 1付 1只 1只 1把 1把 1只 1
本
四安全工作的一般要求1基本要求试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险！”标示牌，并派专人看守。
加压前必须认真检查试验接线，表计倍率、量程，调压器零位及
仪表的开始状态，均正确无误，通知有关人员离开被试设备，并取得试验负责人许可，方可加压。
加压过程中应有人监护并呼唱。
在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。
高压设备带电时的安全距离
1
表 1 高压设备带电时的安全距离电压等级（kV） 10 及以下 20-35 安全距离（m）2保证安全的组织措施在电气设备上工作，在电气设备上工作，保证安全的组织措施 2.1.1 工作票制度；工作许可制度；工作监护制度；工作间断，转移和终结制度。
注：详见《电业安全工作规程》必须由有经验的运行维护单位的实际操作人员现场进行安全监督。
必须由有经验的运行维护单位的实际操作人员现场进行安全监督。
现场技术负责人负责测试方案的制定及现场工作协调联络和监督。
现场技术负责人负责测试方案的制定及现场工作协调联络和监督。
五试验项目1绝缘电阻测量测量目的检测母线支撑绝缘子、穿柜绝缘套管及连接母线的穿墙套管的绝缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷。
该项目的适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
试验时使用的仪表采用 2500V/5000V 兆欧表测量步骤断开被试品的电源，拆除或断开对外的一切连线，并将其接地放
电。
用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
2
接线完成后，按下兆欧表开关按钮，兆欧表指针应指向“∞” 再将火线接至被试品，，待指针稳定后，读取绝缘电阻的数值。
读取绝缘电阻的数值后，先断开接至被试品的火线，然后再按下兆欧表停止按钮。
、试验接线图
绝缘电阻测量原理接线图（a）不加屏蔽测量结果的分析判断 1.6.1 额定电压为 15KV 及以上全连式分相封闭母线在常温下分相绝缘电阻值不小于
50MΩ。
6KV 共箱封闭母线在常温下分相绝缘电阻值不小于 6MΩ。
1.6.3 一般母线常温下分相绝缘电阻值不应低于 1MΩ/KV。
1.6.4 与出厂、交接及历年数值进行比较；大修前后进行比较；同类设备相互比较；同一设备各相间相互比较；耐压前后的数值进行比较，均不应有明显降低或较大差别。
否则必须引起注意，查明原因。
在比较时要考虑温度、湿度、脏污及气候条件的影响。
1.6.5 若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部分。
注意事项
1.7.1 同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以防感应高压损坏仪表或危害人身安全。
对平行母线也同样要注意感应电压，一般不得测量绝缘电阻，在必须测量时要采取措施，如用绝缘棒接线。
火线与地线要保持一定距离，测量要用绝缘良好的导线，同时要注意兆欧表本身绝缘的影响，必要时将兆欧表放在绝缘垫上。
在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。
此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄露，以免造成兆欧表过载。
3
（b）加屏蔽
2．工频交流耐压试验
测量目的考验被试品绝缘承受各种过电压能力，有效发现绝缘缺陷，特别是局部缺陷。
该项目适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
试验时使用的仪器仪表交流耐压试验装置一套、放电棒一根试验步骤断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
用绝缘导线将交流耐压试验装置按接线图进行正确连接，然后仔细检查接线是否正确无误。
2.4.4 升压前应检查调压器是否在零位。
升降压过程，应监视有关仪表；加压过程中，应密切监视高压回路，监视被试品。
工频交流耐压试验完成后，应首先将调压器降至零位，然后断开试验电源，再断开接至被试品的铜导线。
试验原理图
母线交流耐压试验原理图 l 一双极开关；2 一熔断器；3 一绿色指示灯；4 一常闭分间按钮 ZS 一常开合间按钮； 6 一电磁对关：7 一过流继电器 ZS 一红色指示灯；9 一调压器；10 一低压侧电比先 11 一电流表；12 一高压试验变压器；13 一毫安表 Z 14 一放电管；15 一测量用电压互
4
感器；16 一电压表；17 一过压继电器；RI 一保护电阻；CX 一被试品测量的结果分析判断电压表指示明显下降，说明被试品击穿。
被试品发出击穿响声、持续放电声、冒烟、闪弧、燃烧等异常现象，如果排除其他因素，则认为被试品存在缺陷或击穿。
对夹层绝缘或有机绝缘材料的被试品，如果耐后绝缘电阻比耐前下降 30%，则检查该被试品是否合格。
被试品为有机绝缘材料，试验后应立即触摸，如发现有发热，则认为绝缘不良，应及时处理，然后再做试验。
试验过程中，若因空气湿度、温度、表面脏污等，引起被试品表面或空气放电，应经清洁、干燥处理后再进行试验。
注意事项
母线工频交流耐压试验时间为 1 分钟。
封闭母线工频交流耐压试验标准试验电压（KV）额定电压（KV）出厂≤1 6 15 20 24 一般母线工频交流耐压试验标准试验电压（KV）额定电压（KV）湿试 6 10 35 23 30 80 干试32 42 100 42 57 68 70 现场 32 43 51 53
交流耐压试验，必须在其他试验项目进行之后进行；耐压试验前后均应测量被试品的
5
绝缘电阻。
被试品和试验设备，应妥善接地，高压引线可用裸线，并应有足够机械强度，所有支撑或牵引的绝缘物，也应有足够绝缘和机械强度。
试
验回路应当有适当的保护设施。
试验过程若出现异常情况，应立即先降压，后断开电源，并挂上接地线再作检查。
6。
