绝缘试验中,测量极化指数、吸收比的用途及合格标准

绝缘电阻测试仪测量吸收比和极化指数作用
绝缘电阻测试仪测量吸收比和极化指数作用。

一、什么是吸收比和极化指数
1、吸收比：在同一次绝缘电阻试验中，1分钟时的绝缘电阻值与15秒时的绝缘电阻值之比。

2、极化指数：在同一次绝缘电阻试验中，10分钟中时的绝缘电阻值与1分钟时的绝缘电阻值之比值。

二、绝缘电阻测试仪测量吸收比与极化指数的意义
在绝缘电阻测试中,某一个时刻的绝缘电阻值是不能全面反映被试品绝缘性能好坏的,绝缘材料在加上高压后均存在对电荷的吸收比过程和极化过程.所以,电力系统要求在主变压器、电缆、电机等绝缘测试中应测量吸收比和极化比来判定绝缘状况的优劣.
绝缘电阻测量中吸收比或极化指数能反映发电机或主变压器绝缘的受潮程度。

绝缘受潮后吸收比值或极化指数降低，因此它是判断绝缘是否受潮的一个重要指标。

绝缘电阻、吸收比、极化指数的测量时,应当选择合适的数字兆欧表,在这里为大家推荐一款功能强大性能优良的兆欧表数字绝缘电阻测试仪，如想了解更多请点击数字绝缘电阻测试仪的操作方法。

以上是为大家讲解的绝缘测试中吸收比与极化指数应用和意义。

在哪些情况下测量吸收比和极化指数什么是吸收比（K）吸收比是指测量设备绝缘时R”60与R15”秒时绝缘阻值的比值，电气设备在直流作用下，产生多种极化现象，极化过程由大渐小，电流越小，绝缘电阻相应增大，这种现象称为吸收现象，由于给设备加直流电压的时间不同，对设备的潮湿等状况的影响不同，吸收比的比较可以判断设备是否潮湿的原因影响绝缘电阻，吸收比在常温下不低于1.3。

什么情况下测量吸收比测量吸收比主要是针对电机、变压器、电缆电容量较大的电力设备，小容量吸收过程短，很快就稳定，一般是不考虑吸收比试验，其次，当R60s时绝缘电阻大于3000MΩ时，吸收比可不测量。

0726F什么是极化指数极化指数PI是指在同一次试验中，加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。

极化指数试验条件及标准要求极化指数在常温下不低于1.5，当R60s大于10000MΩ时，极化指数可不作要求，吸收比不合格时增加测量极化指数，二者之一满足要求即可，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指数，测得值与产品出厂值相比应无明显差别，在常温下不小于1.3，当R60s 大于10000MΩ时，极化指数可不做考核要求。

在测量过程中应注意以下几点：测量设备选用普通绝缘电阻测试仪或者带有吸收比和极化指数功能的兆欧表测 量；测量前应用布擦去套管表面的水来污垢，以减少对测量的影响；兆欧表要水平放置，驱动兆欧表要达到规定转速。

在火线L端开路时，指针应指向“无穷大”，如指示正常后，就可以进行测量。

如遇被试品绝线应采用软铜线，屏蔽线不要靠近地线E端，因为兆欧表的屏蔽端G是直接从发电机的负极抽出的，而火线也是从负极先经过兆欧表的电流线圈后抽出的，屏蔽线与火线之间电位差很小，如屏蔽线接近地线，当表面泄漏较大时，会造成兆欧表的发电机过载。

读取绝缘电阻后，应先断开被试品的火线L端，然后停止驱动兆欧表（或断开兆欧表的直流电源），以免被试品电容在测量时所表，这一点对测量大电容量试品时，更应注意；测量中要记录15s和60s时的绝缘电阻值，同时还要记录测量时的温度和湿度；测量一次绝缘电阻试品后，应将被进行充分放电，放电时间应大于充电时间，以利将剩余电荷放尽。

变压器的吸收比和极化指数
变压器电压等级为35KV及以上，且容量在4000KVA及以上时，应测量吸收比。

吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3；当R60s大于3000MΩ时，吸收比可不作考核要求。

变压器等级为220KV及以上，且容量为120MVA及以上时，宜用5000V绝缘电阻表测量极化指数。

测得值与产品出厂值相比应无明显差别，在常温下不小于1.5；当R60s大于10000MΩ时，极化指数可不作考核要求。

这是因为容量很大的电气设备，在60s的时候吸收过程没有结束，吸收电流i2不为零，所以吸收比小于1.3，不能认为设备有缺
陷。

另外对电压等级为10KV，且容量在4000KVA以下的配电变压器，可以不测吸收比、计划指数，其绝缘电阻以R60s值为准。

这是因为对于容量较小的电力设备，吸收过程短，15s的时候吸收电力i2已经降为零。

所以吸收比也小于1.3，不能认为设备有缺陷。

对于要求测量吸收比的变压器，一般来说，如果R60s和吸收比都不合格，那么说明被试品脏污潮湿或者内部存在缺陷。

如果R60s合格但是吸收比不合格，特别是设备以前吸收比合格，最近不合格。

需要高度警惕，说明设备内部绝缘可能已经严重老化，随时会击穿损坏。

有条件的话尽量及早检修或更换。

如果R60s不合格但是吸收比合格，说明设备内部绝缘材料本身的性能还好，可能是因为受潮等因素导致R60s不合格。

电力变压器绝缘电阻、吸收比与极化指数一、工作目的电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，是输变电能的电器。

测量绕组绝缘电阻、吸收比和极化指数，能有效地检查出变压器绝缘整体受潮，部件表面受潮脏污，以及贯穿性的集中行缺陷，如瓷瓶破裂、引线接壳、器身内有金属接地等缺陷。

二、工作对象SL7-1000/35型电力变压器三、知识准备见第三篇第XXX章XXXXXX标题四、工作器材准备序号名称数量1 电动兆欧表1套2 试验警示围栏4组3 标示牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1支7 拆线工具2套8 湿温度计1支9 计算器1个10 放电棒1支11 接地线2根12 短路铜导线2根13 高压引线1根14 低压引线1根五、工作危险点分析见第一篇第二章通用危险点六、工作接线图上图为低压对高压及地的绝缘电阻，吸收比与极化指数测试的接线图：将非被试绕组短路接地；兆欧表的输出L端接被试品端，E端接地，G端接屏蔽测量顺序为：1)低压对高压及地（abco短路接兆欧表的输出L端）2)高压对低压及地（ABCO短路接兆欧表的输出L端）1)高压、低压对地（ABCO与abco短路接兆欧表的输出L端）七、工作步骤1）检查兆欧表，将其水平放稳。

2）高压线接“L”端子，低压线接“E”端子。

接通电源，电压设置为5000V。

用导线瞬时短接“L”和“E”端子，按“启动”按钮，其指示应为“0”。

按“停止”按钮。

关掉电源。

3）“L”和“E”端子开路时，接通电源，电压设置为5000V，按“启动”按钮，指示应指“∞”。

按“停止”按钮，关掉电源。

4）将兆欧表的接地端与被试品地线连接。

5）兆欧表的高压端上接屏蔽连接线，另一端悬空，再次接通电源，指示应无明显差异。

6）将高压侧A、B、C、O用短路铜导线短接起来，同理低压短接。

7）将非测试绕组接地；先接接地端，后接被试品端。

8）将兆欧表接地；先接接地端。

9）使用专用带屏蔽的绝缘护套线，一端接“L”，“G”接屏蔽，别一端接被试品的测量端。

各种电气设备绝缘电阻、吸收比、极化指数的试验方法各种电气设备绝缘电阻、吸收比、极化指数的试验方法。

1、试验内容试验内容包括绝缘电阻、吸收比和极化指数。

1.1 绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。

在现场普遍用绝缘电阻测试仪测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反映绝缘情况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

用绝缘电阻测试仪测量设备的绝缘电阻，由于受介质吸收电流的影响，绝缘电阻测试仪指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

1.2 吸收比和极化指数吸收比K为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即：K=R60s/R15s对于大容量和吸收过程较长的被试品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值R60s/R15s尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min时的绝缘电阻(R10min)与1min时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称作绝缘的极化指数，即：PI=R10min/R1min在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。

绝缘受潮后吸收比(或极化指数)值降低, 因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比(或极化指数)值仍然很好。

吸收比(或极化指数)不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

2、使用仪表试验较常用的测量仪表是绝缘电阻测试仪。

2.1 绝缘电阻测试仪的型式绝缘电阻测试仪按电源型式通常可分为发电机型和整流电源型两大类。

发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压;整流电源型由低压工频交流电(或干电池)经整流稳压、品体管振荡器升压和倍压整流后输出直流电压。

变压器的吸收比和极化指数测量吸收比的目的是发现绝缘受潮情况，出厂时检测还能反映整体和局部缺陷；根据国标《电气装置安装工程电气设备交接试验标准》GB50150-2006要求，用户1000V以上的电动机、4000kVA/35KV 以上的变压器一至三年必须做一次测量。

容量为500KW以上的电机应测量吸收比,>1.3。

变压器电压等级为35KV及以上，且容量在4000KVA及以上时，应测量吸收比。

吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3；当R60s大于3000MΩ时，吸收比可不作考核要求。

变压器等级为220KV及以上，且容量为120MVA及以上时，宜用5000V绝缘电阻表测量极化指数。

测得值与产品出厂值相比应无明显差别，在常温下不小于1.5；当R60s大于10000MΩ时，极化指数可不作考核要求。

这是因为容量很大的电气设备，在60s的时候吸收过程没有结束，吸收电流i2不为零，所以吸收比小于1.3，不能认为设备有缺陷。

\ 另外对电压等级为10KV，且容量在4000KVA以下的配电变压器，可以不测吸收比、极划指数，其绝缘电阻以R60s值为准。

这是因为对于容量较小的电力设备，吸收过程短，15s的时候吸收电力i2已经降为零。

所以吸收比也小于1.3，不能认为设备有缺陷。

对于要求测量吸收比的变压器，一般来说，如果R60s和吸收比都不合格，那么说明被试品脏污潮湿或者内部存在缺陷。

如果R60s合格但是吸收比不合格，特别是设备以前吸收比合格，最近不合格。

需要高度警惕，说明设备内部绝缘可能已经严重老化，随时会击穿损坏。

有条件的话尽量及早检修或更换。

如果R60s不合格但是吸收比合格，说明设备内部绝缘材料本身的性能还好，可能是因为受潮等因素导致R60s不合格。

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。

根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间，回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数I；这个过程的快慢，与绝缘试品的电容量有关，电容g量越大，持续的时间越长，甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当1=8时，其测量值为R=J，但在绝缘电阻试验中，特别是电容量较大时，很难测量R8的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。

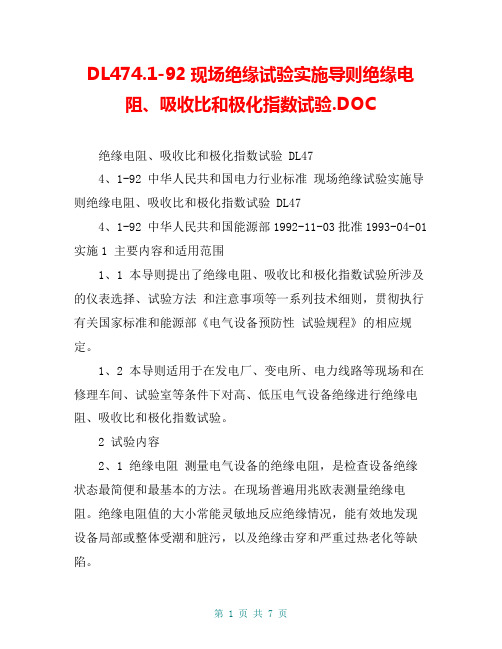

DL474.1-92现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验.DOC绝缘电阻、吸收比和极化指数试验 DL474、1-92 中华人民共和国电力行业标准现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验 DL474、1-92 中华人民共和国能源部1992-11-03批准1993-04-01实施1 主要内容和适用范围1、1 本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则，贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。

1、2 本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。

2 试验内容2、1 绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。

在现场普遍用兆欧表测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

2、2 吸收比和极化指数吸收比K1为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R15s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min(R10min)和R1min(R1min)时绝缘电阻的比值K，称作绝缘的极化指数在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机或油浸变压器绝缘的受潮程度。

绝缘受潮后吸收比值(或极化指数)降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比值仍然很好。

吸收比不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

变压器绝缘电阻及吸收比、极化指数检测绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，是变压器能否投运的主要参考判据之一。

1．绝缘电阻的试验原理变压器的绝缘电阻对双绕组结构而言是表征变压器高压对低压及地、低压对高压及地、高压和低压对地等绝缘在直流电压作用下的特性。

它与上述绝缘结构在直流电压作用下所产生的充电电流、吸收电流和泄漏电流有关。

变压器的绝缘结构及产这三种电流的等效电路如图2—6所示。

图2—6 绝缘介质的等效电路U-一外施直流电压；C1一等值几何电容；C、R一表征不均匀程度和脏污等的等值电容、电阻；Rl 一绝缘电阻；iC1－电电流；iCR一吸收电流；iRi一泄漏电流；i一总电流(1)充电电流是当直流电压加到被试晶上时，对绝缘结构的几何电容进行充电形成的电流，其值决定于两极之间的几何尺寸和结构形式，并随施加电压的时间衰减很快。

当去掉直流电压时相反的放电电流。

电路中便会产生与充电电流极性(2)吸收电流是当直流电压加到被试品上时，绝缘介质的原子核与电子负荷的中心产生偏移，或偶极于缓慢转动并调整其排列方向等而产生的电流，此电流随施加电压的时间衰减较慢。

(3)泄漏电流是当直流电压加到被试品上时，绝缘内部或表面移动的带电粒子、离子和自由电子形成的电流，此电流与施加电压的时间无关，而只决定于施加的直流电压的大小。

总电流为上述三种电流的合成电流。

几种电流的时间特性曲线如图2—7所示。

图2—7直流电压作用下绝缘介质中的等值电流i－总电流；i1－吸收电流；i2充电电流；i3泄漏电流变压器的绝缘电阻是表征同一直流电压下，不同加压时间所呈现的绝缘特性变化。

绝缘电阻的变化决定于电流i的变化，它直接与施加直流电压的时间有关，一般均统一规定绝缘电阻的测定时间为一分钟。

因为，对于中小型变压器，绝缘电阻值一分钟即可基本稳定；对于大型变压器则需要较长时间才能稳定。

电气设备绝缘电阻和吸收比及极化指数测量测量电气设备的绝缘电阻和吸收比及极化指数，是检查设备绝缘状况最简便的方法，在现场进行设备绝缘试验项目时，测量绝缘电阻是绝缘试验的第一个项目，检查设备是否有严重缺陷。

一、定义1. 绝缘电阻是指在设备绝缘结构的两个电极之间施加的直流电压值与流经该电极的泄漏电流值之比。

若无特殊说明，均值加压1min 的测试值。

2. 吸收比是指在进行同一次绝缘电阻试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。

3. 极化指数是在同一次绝缘电阻试验中，10min中时的绝缘电阻值与1min时的绝缘电阻值之比值。

二、测试意义测量电气设备的绝缘电阻和吸收比及极化指数，可有效监测出绝缘是否有贯通的集中性缺陷，整体受潮或贯通性受潮等。

应指出，只有当绝缘缺陷贯通于两极之间时，绝缘电阻测量才比较灵敏。

若绝缘只存在局部缺陷，而两极间仍保持有部分良好绝缘,绝缘电阻很少下降或没有变化,测量绝缘电阻试验便不能发现此类缺陷。

三、绝缘电阻的测试方法绝缘电阻试验时，必须按照正确的方法测试。

在现场进行绝缘电阻测试时，按以下步骤进行。

2.试验前应断开被试设备电源及一切对外连线，并将被试设备短接后接地放电1min,电容量较大的应至少放电5min,以免试验人员触电或烧坏仪器。

3.校验绝缘电阻表是否短路指针指零或显示为0,和开路指针指示无穷大。

4.用干燥清洁的柔软布擦去被试设备的表面污垢，必要时可用汽油擦拭，以消除表面泄露电流的影响。

5. 根据被试设备铭牌选择绝缘电阻表的电压等级。

连接好试验线，打开绝缘电阻表电源或驱动绝缘电阻表至额定转速，将L端引出线连至被试设备，待1min时读取绝缘电阻值。

6. 绝缘电阻测试完毕，应先断开接至被试设备的测试线，然后再停止摇动绝缘电阻表。

7.试验完毕或重复试验前，必须将被试设备短接后对地充分放电。

这样既可以保证安全又可以提高测量准确性。

如在湿度较大的条件下测量或需排除表面泄漏的影响的情况下加屏蔽线，屏蔽线可用软铜线缠绕，屏蔽端应接近火线而远离接地部分。

在哪些情况下测量吸收比和极化指数什么是吸收比（K）吸收比是指测量设备绝缘时R”60与R15”秒时绝缘阻值的比值，电气设备在直流作用下，产生多种极化现象，极化过程由大渐小，电流越小，绝缘电阻相应增大，这种现象称为吸收现象，由于给设备加直流电压的时间不同，对设备的潮湿等状况的影响不同，吸收比的比较可以判断设备是否潮湿的原因影响绝缘电阻，吸收比在常温下不低于1.3。

什么情况下测量吸收比测量吸收比主要是针对电机、变压器、电缆电容量较大的电力设备，小容量吸收过程短，很快就稳定，一般是不考虑吸收比试验，其次，当R60s时绝缘电阻大于3000MΩ时，吸收比可不测量。

什么是极化指数极化指数PI是指在同一次试验中，加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。

极化指数试验条件及标准要求极化指数在常温下不低于1.5，当R60s大于10000MΩ时，极化指数可不作要求，吸收比不合格时增加测量极化指数，二者之一满足要求即可，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指数，测得值与产品出厂值相比应无明显差别，在常温下不小于1.3，当R60s大于10000MΩ时，极化指数可不做考核要求。

在测量过程中应注意以下几点：测量设备选用普通绝缘电阻测试仪或者带有吸收比和极化指数功能的兆欧表测量；测量前应用布擦去套管表面的水来污垢，以减少对测量的影响；兆欧表要水平放置，驱动兆欧表要达到规定转速。

在火线L端开路时，指针应指向“无穷大”，如指示正常后，就可以进行测量。

如遇被试品绝线应采用软铜线，屏蔽线不要靠近地线E端，因为兆欧表的屏蔽端G是直接从发电机的负极抽出的，而火线也是从负极先经过兆欧表的电流线圈后抽出的，屏蔽线与火线之间电位差很小，如屏蔽线接近地线，当表面泄漏较大时，会造成兆欧表的发电机过载。

读取绝缘电阻后，应先断开被试品的火线L端，然后停止驱动兆欧表（或断开兆欧表的直流电源），以免被试品电容在测量时所表，这一点对测量大电容量试品时，更应注意；测量中要记录15s和60s 时的绝缘电阻值，同时还要记录测量时的温度和湿度；测量一次绝缘电阻试品后，应将被进行充分放电，放电时间应大于充电时间，以利将剩余电荷放尽。

绝缘电阻,吸收比,极化指数之间的关系当说吸收比时，应该说到绝缘电阻极化指数。

绝缘电阻――在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比。

R=U/I，常用单位：（MΩ）吸收比――在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。

用字母K来表示。

极化指数――在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。

用字母P来表示。

绝缘电阻测试是电气试验人员最常用的方法；该方法操作简单，易于判断。

通常用兆欧表进行测量。

根据测得的试品1分钟时的绝缘电阻值的大小以及吸收比，可检出绝缘是否有贯通性的集中缺陷、整体受潮或贯通性受潮。

预防性试验规程对变压器绝缘电阻的要求：绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70％2)35kV及以上变压器应测量吸收比，吸收比在常温下不低于1.3；吸收比偏低时可测量极化指数，应不低于1.5绝缘电阻大于10000 MΩ时，吸收比不低于1.1或极化指数不低于1.3应当指出：只有当绝缘缺陷贯通于两极之间，测得其绝缘电阻时才会有明显的变化。

若设备绝缘只是局部缺陷，而两极之间仍保持有部分良好绝缘时。

绝缘电阻降低很少，甚至不发生变化。

因此不能检出这种局部的缺陷。

绝缘材料的绝缘电阻并不是一个恒定的值，当绝缘材料吸收水份或表面有灰尘或瓷件表面有污垢时，绝缘材料的绝缘电阻就会大大地降低。

绝缘电阻之所以会降低是由于吸收水份受脏后相当于并联了一个相当数值的电阻，使绝缘材料的总电阻下降。

绝缘电阻降低后泄漏电流就增大。

所以绝缘电阻可以判断内部绝缘材料是否受潮，或外绝缘表面是否有缺陷。

对外绝缘而言，如果擦干净后，即可恢复其绝缘性能，说明不了外绝缘的绝缘性能本质。

对内绝缘而言，也不能表示其老化程度与损伤情况(这些绝缘性能要由介质损失角及局部放电试验来测定)。

所以绝缘电阻，吸收比试验，极化指数是一项在低电压下测定的绝缘性能。

配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准变压送电保安全，测量绝缘查隐患。

测量使用兆欧表，根据电压把表选，三五以上两千五，十千以下用一千。

仪表E端应接地，污染严重加G端。

未测绕组和元件，可靠接地保安全。

手摇转速一百二，测后放电再拆线。

若要计算吸收比，十五、六十记两点；极化指数时更长，一分、十分记两点。

绝缘电阻应多高，经验数值供参考。

电压不同标不同，温度下降标升高。

温度七十基值算，每减十度增一半。

十千伏级为四十，三五千伏五十算；电压更高标更高，前级数值翻一翻。

1. 测量绝缘电阻的作用为了电力变压器能正常安全地运行，要经常对其进行监视和维护。

其中一项主要的任务是测量绕组和相关电器元件（引接线和绝缘套管等）的绝缘电阻。

并根据测量结果判断它们的绝缘状态和运行情况，及时发现隐患并给与排除，以避免较大事故的发生。

2. 测量仪表的选用原则测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。

测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。

对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。

口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV 和1kV。

3. 测量接线、读数和有关要求（见图1）图1 测量变压器绕组的绝缘电阻、吸收比和极化指数测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。

变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验，吸收比和极化指数能够反映变压器绝缘受潮问题，是变压器诊断受潮故障的重要手段。

标签：绝缘电阻；吸收比和极化指数绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，主变压器能否投运的主要参考数据之一。

一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验：中小型变压器一般采用测量一分钟的直流电阻值即可；大型变压器采用测量吸收比值即：R60 / R15来判断；对特大型变压器，则应采用极化指数（R600 / R60）的测定来判断变压器的绝缘。

吸收比的测量可以反映变压器是否受潮，但特大型变压器往往会出现绝缘电阻绝对值较大时，吸收比反而偏小。

采用极化指数的测量，有助于正确判断上述所遇到的问题。

为了比较不同温度下的绝缘电阻值，GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度（20℃）时的换算公式当t20℃R20 = A Rt式中A为换算系数，具体见下表绝缘电阻换算系数表温度差℃5 10 15 20 25 30 35 40 45 50 55 60系数 A 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2DL / T596—1996规程规定吸收比（10～30℃）不低于1.3和极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。

在判断时，新的预试规程规定：吸收比与极化指数中任一項，达到上述要求，均应为符合标准。

美国按极化指数判断变压器绝缘状况的参考标准如下：美国“变压器维护指南”推荐参考标准表变压器绝缘状态极化指数良好>2较好 1.25～2一般 1.1～1.25不良1～1.1危险<1二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器，应分别测量：高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地。
