绝缘电阻和吸收比

试验一 绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理，掌握兆欧表的使用方法；2．学习绝缘电阻、吸收比的测量方法，掌握分析绝缘状态、判断故障位置的方法。

3.分析设备绝缘状况。

二、实验内容1.用兆欧表（摇表）测量试品（三相电缆）的绝缘电阻和吸收比；2.测量高压直流下的试品泄漏电流。

三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮，有无贯通性的集中性缺陷，规程上规定加压后60s 和15s 时测得的绝缘电阻之比为吸收比。

即K ＝R60//／R15//当K ≥1.3时，认为绝缘干燥，而以60s 时的电阻为该设备的绝缘电阻。

(a)原理图 （b ） 等值电路图1－1 双层介质的吸收现象下面以双层介质为例说明吸收现象，如图1-1。

在双层介质上施加直流电压，当K 刚合上瞬间，电压突变，这时层间电压分配取决于电容．即 12021C C U U t =+= 而在稳态(t －∞)时，层间电压取决于电阻，即2121r r U U t =∞→ 若被测介质均匀，C 1＝C 2，r 1＝r 2，则∞→==+t t U U U U 21021，在介质分界面上不会出现电荷重新分配的过程。

若被测介质均匀C 1≠C 2，r 1≠r 2，则∞→=≠+t t U U U U 21021。

这表明K 合闸后，两层介质上的电压要重新分配。

若C 1>，r 1>r 2，则合闸瞬间U 2>U 1；稳态时，U 1> U 2，即U 2逐渐下降，U 1逐渐增大。

C 2已充上的一部分电荷要通过r 2放掉，而C 1则要经R 和r 2从电源再吸收一部分电荷。

这一过程称为吸收过程。

因此，直流电压加在介质上，回路中电流随时间的变化，如图1-2所示。

图1-2吸收曲线初始瞬间由于各种极化过程的存在，介质中流过的电流很大．随时间增加。

电流逐渐减小，最后趋于一稳定值I g ，这个电流的稳定值就是由介质电导决定的泄漏电流。

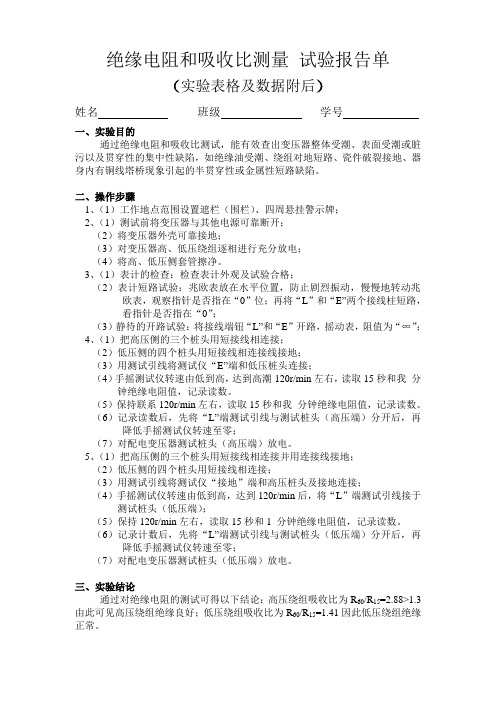

绝缘电阻和吸收比测量试验报告单（实验表格及数据附后）姓名班级学号一、实验目的通过绝缘电阻和吸收比测试，能有效查出变压器整体受潮、表面受潮或脏污以及贯穿性的集中性缺陷，如绝缘油受潮、绕组对地短路、瓷件破裂接地、器身内有铜线塔桥现象引起的半贯穿性或金属性短路缺陷。

二、操作步骤1、（1）工作地点范围设置遮栏（围栏）、四周悬挂警示牌；2、（1）测试前将变压器与其他电源可靠断开；（2）将变压器外壳可靠接地；（3）对变压器高、低压绕组逐相进行充分放电；（4）将高、低压侧套管擦净。

3、（1）表计的检查：检查表计外观及试验合格；（2）表计短路试验：兆欧表放在水平位置，防止剧烈振动，慢慢地转动兆欧表，观察指针是否指在“0”位；再将“L”和“E”两个接线柱短路，看指针是否指在“0”；（3）静待的开路试验：将接线端钮“L”和“E”开路，摇动表，阻值为“∞”；4、（1）把高压侧的三个桩头用短接线相连接；（2）低压侧的四个桩头用短接线相连接线接地；（3）用测试引线将测试仪“E”端和低压桩头连接；（4）手摇测试仪转速由低到高，达到高潮120r/min左右，读取15秒和我分钟绝缘电阻值，记录读数。

（5）保持联系120r/min左右，读取15秒和我分钟绝缘电阻值，记录读数。

（6）记录读数后，先将“L”端测试引线与测试桩头（高压端）分开后，再降低手摇测试仪转速至零；（7）对配电变压器测试桩头（高压端）放电。

5、（1）把高压侧的三个桩头用短接线相连接并用连接线接地；（2）低压侧的四个桩头用短接线相连接；（3）用测试引线将测试仪“接地”端和高压桩头及接地连接；（4）手摇测试仪转速由低到高，达到120r/min后，将“L”端测试引线接于测试桩头（低压端）；（5）保持120r/min左右，读取15秒和1 分钟绝缘电阻值，记录读数。

（6）记录计数后，先将“L”端测试引线与测试桩头（低压端）分开后，再降低手摇测试仪转速至零；（7）对配电变压器测试桩头（低压端）放电。

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。

根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间，回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数I；这个过程的快慢，与绝缘试品的电容量有关，电容g量越大，持续的时间越长，甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当1=8时，其测量值为R=J，但在绝缘电阻试验中，特别是电容量较大时，很难测量R8的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。

主电机绝缘电阻和吸收比测量嘿，朋友们，今天咱们来聊聊主电机的绝缘电阻和吸收比测量。

别听名字听着复杂，其实这玩意儿就是保护咱们的设备不受损伤。

就像人得有个好身体，设备也得有个好绝缘。

这绝缘电阻呢，就像咱们身边的防护盾，能把电流挡在外头，不让它随便乱跑。

想想看，要是电流像个顽皮的小孩，四处乱窜，那可就麻烦了！所以，保持好绝缘电阻，让电流老实点儿，是绝对有必要的。

说到测量，绝缘电阻测试就好比给电机做个“体检”。

咱们得用个绝缘电阻表，这玩意儿就像个医生，用来检测电机的“健康状况”。

把探头接上，按下按钮，结果就来了。

这时候你会看到一个数字，心里想着：“哎哟，这数值高不高呀？”如果数字大于规定值，那就棒极了，电机跟人一样，身体倍儿棒，没事儿，能继续“跑”。

要是数值偏低，那可就得上心了，得考虑是不是绝缘层受损，或许是电线老化，或者说是湿气侵入，这种情况下，咱们就得好好处理一下，免得电机“生病”。

然后咱们还得说说吸收比，听起来像个高级名词，其实简单得很。

吸收比就是测量绝缘电阻的一个比值。

简单来说，就是测量一段时间后的电阻，跟刚测的电阻比比看。

就像你早上起床量体重，吃了顿丰盛的早餐后再量，这数值肯定会不一样呀！吸收比就是告诉咱们，绝缘材料有没有“吃货”的倾向，吸水性强不强。

如果吸收比高，说明绝缘材料还不错，能抵挡住湿气的侵袭；如果低，那就是材料出了问题，得赶紧换掉，免得后面出事儿。

讲真，测量绝缘电阻和吸收比并不复杂，但有时候也得花点心思。

就像我们在生活中，体检虽然不是件好玩的事，但总得做嘛，对吧？有时候搞不清楚数字的含义，这就像你看到个股票价格，上下波动，不知道到底该买还是该卖。

每个电机都有自己的标准，咱们得提前了解清楚，避免在关键时刻手忙脚乱。

对于不同的设备，绝缘电阻的标准各不相同，得好好研究，不然可能会出个大错。

除了测量的技巧，咱们也得提提操作时的小细节。

注意安全，别让电流把你吓一跳。

使用绝缘表时，要确保手干燥，最好穿上绝缘鞋，没事儿别去碰那电线。

变压器绝缘电阻及吸收比试验评定标准一、引言在变压器的运行过程中，绝缘电阻及吸收比试验是非常重要的评定标准。

通过这些试验，可以评估变压器绝缘系统的状态，及时发现潜在的故障，保障变压器的安全运行，延长设备的使用寿命。

本文将从变压器绝缘电阻及吸收比试验的定义、意义、评定标准和个人观点等方面展开论述。

二、变压器绝缘电阻及吸收比试验的定义变压器绝缘电阻试验是指在直流电压下，对变压器绝缘系统进行电阻测量，以评估绝缘状况的试验。

而吸收比试验则是通过施加交流电压，对绝缘系统的介损进行测量，来评估绝缘系统的损耗情况。

通过这两项试验，可以全面地了解变压器的绝缘状态和损耗情况，为设备的安全运行提供重要的依据。

三、变压器绝缘电阻及吸收比试验的意义1. 评估绝缘状态：通过电阻试验和吸收比试验，可以检测变压器绝缘系统的绝缘状态，及时发现绝缘系统存在的缺陷、污染、潮湿等问题，保障设备的安全运行。

2. 预测故障风险：绝缘电阻及吸收比试验可以帮助预测变压器绝缘系统的故障风险，指导设备的维护和保养工作，减少变压器故障的发生频率，提高设备的可靠性和稳定性。

3. 延长设备寿命：及时进行绝缘电阻及吸收比试验，可以有效地延长变压器的使用寿命，减少设备的维修成本，提高变压器的经济效益。

四、变压器绝缘电阻及吸收比试验评定标准在国际上，对于变压器绝缘电阻及吸收比试验的评定标准主要有IEC 60076-3等。

而国内也有国家标准GB 1094-96等相关标准。

这些标准制定了绝缘电阻试验和吸收比试验所需的设备、方法、操作规程和评定要求等内容，为变压器绝缘电阻及吸收比试验的实施提供了具体的指导和规范。

五、个人观点与理解在我的个人观点中，变压器绝缘电阻及吸收比试验是变压器运行维护管理中非常重要的一环。

通过定期进行绝缘电阻及吸收比试验，可以及时了解设备的绝缘状态，发现潜在的故障隐患，降低设备的运行风险。

我认为，只有将绝缘电阻及吸收比试验作为变压器维护管理的重要内容，才能有效地保障设备的安全运行，延长设备的寿命，实现设备管理的科学化和规范化。

绝缘电阻和吸收比
绝缘电阻和吸收比是电学中重要的概念。

绝缘电阻是指电器件或电路中的绝缘材料对电流流动的阻碍程度，它是电器件或电路的电气特性之一。

吸收比是指电介质在加电场作用下吸收电能的程度，它是电介质物理特性的指标之一。

在电气工程中，绝缘电阻和吸收比的值常常用于评估电器件或电路的性能，尤其是在高压电路和高频电路中更为重要。

为了保障电气设备的安全可靠运行，需要对绝缘电阻和吸收比进行合理的测试和评估。

- 1 -。
