空气调节系统组成

空气调节课件一、引言空气调节（rConditioning，简称AC）是指通过技术手段对空气的温度、湿度、流速、洁净度等参数进行调节和控制，以满足人们对舒适生活和生产环境的需要。

随着我国经济的快速发展和人民生活水平的提高，空气调节已成为现代建筑和工业生产中不可或缺的一部分。

本课件旨在介绍空气调节的基本原理、主要设备和技术，以及在我国的应用和发展。

二、空气调节的基本原理1.热力学原理：空气调节系统通过制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中循环，实现吸热和放热的过程，从而降低空气温度。

2.传热原理：空气调节系统利用空气与制冷剂之间的温差，通过传热作用实现空气温度的调节。

3.湿度控制原理：通过调节空气的湿度和温度，使空气中的水蒸气含量达到适宜范围，提高舒适度。

4.空气净化原理：利用过滤、吸附、紫外线消毒等技术，去除空气中的尘埃、细菌、病毒等有害物质，提高空气质量。

三、空气调节的主要设备和技术1.制冷设备：包括压缩机、冷凝器、蒸发器、膨胀阀等，是实现空气调节功能的核心设备。

2.风机盘管机组：由风机、盘管、控制器等组成，广泛应用于商业和住宅建筑中的空气调节。

3.空气处理机组：用于集中处理空气的温度、湿度和洁净度，适用于大型公共建筑和工业生产场所。

4.热泵技术：利用制冷剂的吸热和放热特性，实现空气调节和供暖的双重功能。

5.变频技术：通过调节压缩机和风机的转速，实现空气调节系统的节能运行。

6.智能控制技术：利用计算机、传感器和通讯技术，实现空气调节系统的自动化、智能化运行。

四、空气调节在我国的应用和发展1.建筑领域：随着城市化进程的加快，空气调节在商业建筑、住宅、办公楼等场所得到广泛应用，提高了室内舒适度。

2.工业领域：空气调节在电子、医药、食品等行业的生产过程中，对温度、湿度等环境参数的控制具有重要意义。

3.交通领域：高速铁路、地铁、机场等交通工具和设施中的空气调节系统，为乘客提供了舒适的出行环境。

4.能源领域：空气调节系统的节能技术和产品不断发展，有助于降低建筑和工业能耗，促进绿色低碳发展。

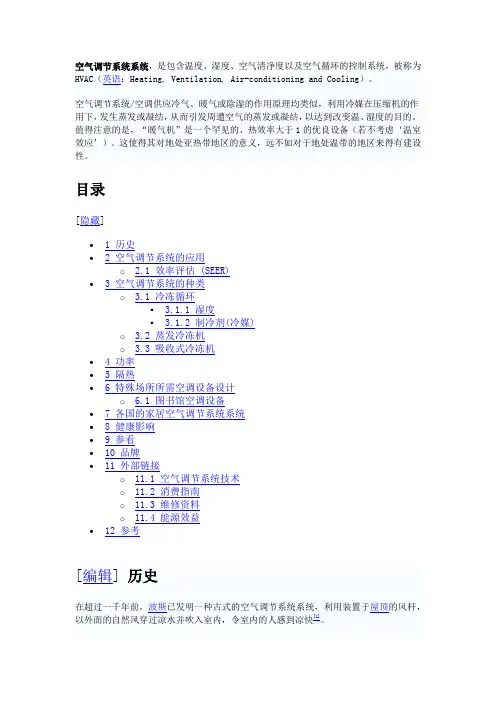

空气调节系统系统，是包含温度、湿度、空气清净度以及空气循环的控制系统，被称为HVAC（英语：Heating, Ventilation, Air-conditioning and Cooling）。

空气调节系统/空调供应冷气、暖气或除湿的作用原理均类似，利用冷媒在压缩机的作用下，发生蒸发或凝结，从而引发周遭空气的蒸发或凝结，以达到改变温、湿度的目的。

值得注意的是，“暖气机”是一个罕见的、热效率大于1的优良设备（若不考虑‘温室效应’）。

这使得其对地处亚热带地区的意义，远不如对于地处温带的地区来得有建设性。

目录[隐藏]∙ 1 历史∙ 2 空气调节系统的应用o 2.1 效率评估 (SEER)∙ 3 空气调节系统的种类o 3.1 冷冻循环▪ 3.1.1 湿度▪ 3.1.2 制冷剂(冷媒)o 3.2 蒸发冷冻机o 3.3 吸收式冷冻机∙ 4 功率∙ 5 隔热∙ 6 特殊场所所需空调设备设计o 6.1 图书馆空调设备∙7 各国的家居空气调节系统系统∙8 健康影响∙9 参看∙10 品牌∙11 外部链接o11.1 空气调节系统技术o11.2 消费指南o11.3 维修资料o11.4 能源效益∙12 参考冷冻循环示意图：1) 凝结盘管，2) 扩张阀，3) 蒸发盘管，4) 压缩机(1)推进HCFC的替代研究工作。

联合国环境规划署UNEP于1995年12月在维也纳召开了第7次《关于消耗臭氧层物质的蒙特利尔协议书》缔约国会议，规定了发达国家对HCFC于 2020年停止使用，用于维修的必需量保留至2030年；对于发展中国家于2016年冻结在2015年的消费水平上，2040年全部停止使用。

由于空调系统大量使用HCFC22，所以应加快替代工质和采用新工质的压缩机、热交换器、冷冻油和制冷系统的研究开发，为工程应用做好技术基础准备。

明天是国际保护臭氧层日。

昨天，环保部环境保护对外合作中心等联合举办“保护臭氧层，加速淘汰消耗臭氧层物质”公众宣传活动。

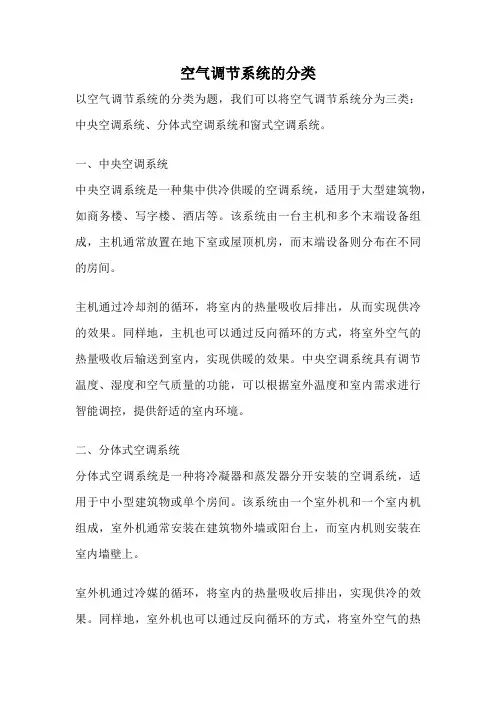

空气调节系统的分类以空气调节系统的分类为题，我们可以将空气调节系统分为三类：中央空调系统、分体式空调系统和窗式空调系统。

一、中央空调系统中央空调系统是一种集中供冷供暖的空调系统，适用于大型建筑物，如商务楼、写字楼、酒店等。

该系统由一台主机和多个末端设备组成，主机通常放置在地下室或屋顶机房，而末端设备则分布在不同的房间。

主机通过冷却剂的循环，将室内的热量吸收后排出，从而实现供冷的效果。

同样地，主机也可以通过反向循环的方式，将室外空气的热量吸收后输送到室内，实现供暖的效果。

中央空调系统具有调节温度、湿度和空气质量的功能，可以根据室外温度和室内需求进行智能调控，提供舒适的室内环境。

二、分体式空调系统分体式空调系统是一种将冷凝器和蒸发器分开安装的空调系统，适用于中小型建筑物或单个房间。

该系统由一个室外机和一个室内机组成，室外机通常安装在建筑物外墙或阳台上，而室内机则安装在室内墙壁上。

室外机通过冷媒的循环，将室内的热量吸收后排出，实现供冷的效果。

同样地，室外机也可以通过反向循环的方式，将室外空气的热量吸收后输送到室内，实现供暖的效果。

分体式空调系统具有制冷、制热和除湿的功能，可以根据用户的需求进行调节，提供舒适的室内环境。

三、窗式空调系统窗式空调系统是一种集成式的空调系统，适用于单个房间或小型建筑物。

该系统将冷凝器和蒸发器集成在一个机箱内，通过窗户或墙壁的开口处安装。

窗式空调系统通常由一个机箱和一个控制面板组成。

机箱通过冷媒的循环，将室内的热量吸收后排出，实现供冷的效果。

同样地，机箱也可以通过反向循环的方式，将室外空气的热量吸收后输送到室内，实现供暖的效果。

窗式空调系统具有简单易用、安装方便的特点，适合于个人住宅或小型办公室使用。

空气调节系统可以根据其结构和用途进行分类。

中央空调系统适用于大型建筑物，分体式空调系统适用于中小型建筑物或单个房间，而窗式空调系统适用于单个房间或小型建筑物。

不同的空调系统具有不同的特点和适用范围，用户可以根据自身需求选择合适的空调系统。

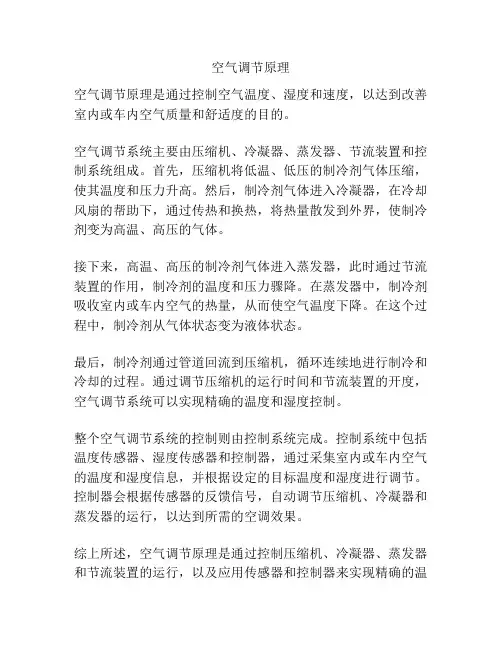

空气调节原理
空气调节原理是通过控制空气温度、湿度和速度，以达到改善室内或车内空气质量和舒适度的目的。

空气调节系统主要由压缩机、冷凝器、蒸发器、节流装置和控制系统组成。

首先，压缩机将低温、低压的制冷剂气体压缩，使其温度和压力升高。

然后，制冷剂气体进入冷凝器，在冷却风扇的帮助下，通过传热和换热，将热量散发到外界，使制冷剂变为高温、高压的气体。

接下来，高温、高压的制冷剂气体进入蒸发器，此时通过节流装置的作用，制冷剂的温度和压力骤降。

在蒸发器中，制冷剂吸收室内或车内空气的热量，从而使空气温度下降。

在这个过程中，制冷剂从气体状态变为液体状态。

最后，制冷剂通过管道回流到压缩机，循环连续地进行制冷和冷却的过程。

通过调节压缩机的运行时间和节流装置的开度，空气调节系统可以实现精确的温度和湿度控制。

整个空气调节系统的控制则由控制系统完成。

控制系统中包括温度传感器、湿度传感器和控制器，通过采集室内或车内空气的温度和湿度信息，并根据设定的目标温度和湿度进行调节。

控制器会根据传感器的反馈信号，自动调节压缩机、冷凝器和蒸发器的运行，以达到所需的空调效果。

综上所述，空气调节原理是通过控制压缩机、冷凝器、蒸发器和节流装置的运行，以及应用传感器和控制器来实现精确的温
度和湿度控制。

这样可以改善室内或车内环境的空气质量和舒适度，满足人们对于舒适居住和工作环境的需求。

空气调节用制冷技术
随着气温的逐渐升高，夏季的炎热让许多人开始寻找有关空调制冷技术的知识。

本文将介绍空气调节用制冷技术的相关内容，包括空气调节的工作原理、制冷循环系统的组成和工作流程、以及空气调节系统的配件和维护等知识。

空气调节的工作原理
空气调节系统是通过制冷技术来降低空气中的温度和湿度，以保持舒适的室内
环境。

它的工作原理可以简单地概括为将热量从室内空气中移除，然后将之排出室外。

制冷循环系统的组成和工作流程
制冷循环系统是空气调节系统的核心部分，由压缩机、冷凝器、膨胀阀和蒸发
器等组成。

它的工作流程可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

•压缩：压缩机将低压低温的蒸汽气体压缩成高压高温的蒸气；
•冷凝：高压高温的蒸气通过冷凝器散热冷却，变成高压高温的液体；
•膨胀：高压高温的液体通过膨胀阀突然减压，变成低压低温的液体；
•蒸发：低压低温的液体通过蒸发器吸收热量，变成低压低温的蒸汽。

空气调节系统的配件和维护
空气调节系统一般由室内机、室外机、空气管道和控制器等配件组成。

为了保
持空调的高效运行和延长使用寿命，我们需要定期进行维护和保养。

具体维护措施包括清洁过滤器、清洗冷凝器、检查制冷剂、检查电气连线和排水管道等。

本文介绍了空气调节用制冷技术的相关知识。

了解空气调节系统的工作原理、
制冷循环系统的组成和工作流程，以及空气调节系统的配件和维护，可以帮助我们更好地了解空调的运行原理，并且帮助我们更好地保持和维护它的高效运行。

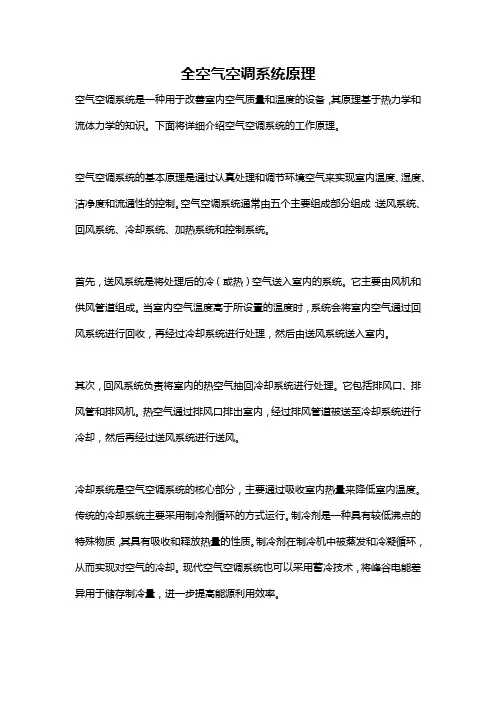

全空气空调系统原理空气空调系统是一种用于改善室内空气质量和温度的设备，其原理基于热力学和流体力学的知识。

下面将详细介绍空气空调系统的工作原理。

空气空调系统的基本原理是通过认真处理和调节环境空气来实现室内温度、湿度、洁净度和流通性的控制。

空气空调系统通常由五个主要组成部分组成：送风系统、回风系统、冷却系统、加热系统和控制系统。

首先，送风系统是将处理后的冷（或热）空气送入室内的系统。

它主要由风机和供风管道组成。

当室内空气温度高于所设置的温度时，系统会将室内空气通过回风系统进行回收，再经过冷却系统进行处理，然后由送风系统送入室内。

其次，回风系统负责将室内的热空气抽回冷却系统进行处理。

它包括排风口、排风管和排风机。

热空气通过排风口排出室内，经过排风管道被送至冷却系统进行冷却，然后再经过送风系统进行送风。

冷却系统是空气空调系统的核心部分，主要通过吸收室内热量来降低室内温度。

传统的冷却系统主要采用制冷剂循环的方式运行。

制冷剂是一种具有较低沸点的特殊物质，其具有吸收和释放热量的性质。

制冷剂在制冷机中被蒸发和冷凝循环，从而实现对空气的冷却。

现代空气空调系统也可以采用蓄冷技术，将峰谷电能差异用于储存制冷量，进一步提高能源利用效率。

加热系统则是在冷季节或在需要加热的时候提供热空气。

加热系统的常见方式包括电加热、燃气加热和热泵等。

当室内温度低于所设定的温度时，控制系统会启动加热系统，将热空气送入室内。

最后，控制系统是实现空气空调系统各个部分协调工作的关键。

它主要由温度感应器、湿度感应器、控制阀和控制器组成。

温度感应器和湿度感应器负责监测室内温度和湿度，并将数据发送给控制器。

控制器根据所设定的温度和湿度控制参数来调节制冷系统和加热系统的工作。

当室内温度或湿度超出设定范围时，控制器会自动调整系统的运行状态。

总结起来，空气空调系统的工作原理主要包括通过冷却系统和加热系统对室内空气进行处理，然后通过送风系统和回风系统将处理后的空气送至室内。

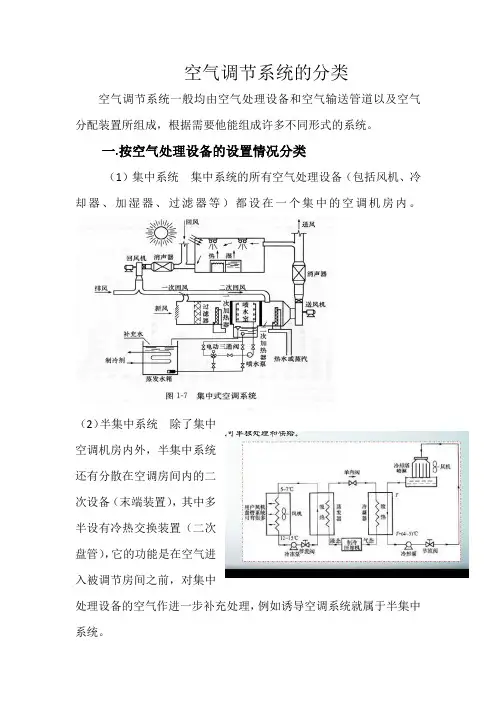

空气调节系统的分类空气调节系统一般均由空气处理设备和空气输送管道以及空气分配装置所组成，根据需要他能组成许多不同形式的系统。

一.按空气处理设备的设置情况分类（1）集中系统集中系统的所有空气处理设备（包括风机、冷却器、加湿器、过滤器等）都设在一个集中的空调机房内。

（2）半集中系统除了集中空调机房内外，半集中系统还有分散在空调房间内的二次设备（末端装置），其中多半设有冷热交换装置（二次盘管），它的功能是在空气进入被调节房间之前，对集中处理设备的空气作进一步补充处理，例如诱导空调系统就属于半集中系统。

二者区别集中式中央空调系统：所有空气处理设备都集中设置在专用的空调机房内，空气经处理后由送风管送入房间。

半集中式中央空调系统：将各种非独立式的空调机分散布置，而将生产冷、热水的冷水机或热水器和输送冷、热水的水泵等设备集中设置在中央机房内。

风机盘管加独立的新风系统是典型的半集中式中央空调系统。

（3）全分散系统这种机组把冷热源和空气处理、输送设备（风机）设置在一个箱体内，形成一个紧凑的空调系统。

可以按照需要，灵活而分散的设置在空调房间内，一次局部机组不需集中的机房。

二.按负担室内负荷所用的介质种类来分（1）全空气系统是指空调房间的室内负荷全部由经过处理的空气来负担的空调系统。

（2）全水系统空调房间的热湿负荷全靠水作为冷热介质来负担。

由于水的比热容比热空气大得多，所以在相同条件下只需较小的的水量，从而使管道所占的空间减小许多。

但是，仅靠水来消除余热余湿，并不能解决房间的通风换气问题。

因而通常不单独采用这种方法。

（3）空气-水系统全靠空气来负担热湿负荷，这种系统将占用较多的建筑面积，因此可以同时使用空气和水来负担空调室内负荷。

诱导式空调系统和带新风的风机盘管系统就属于这种形式。

（4）冷剂系统这种系统是将制冷系统的蒸发器直接放在室内吸收余热余湿。

这种方式通常用于分散安装的局部空调机组。

系统也可以和空气系统相结合，形成空气-冷机系统。

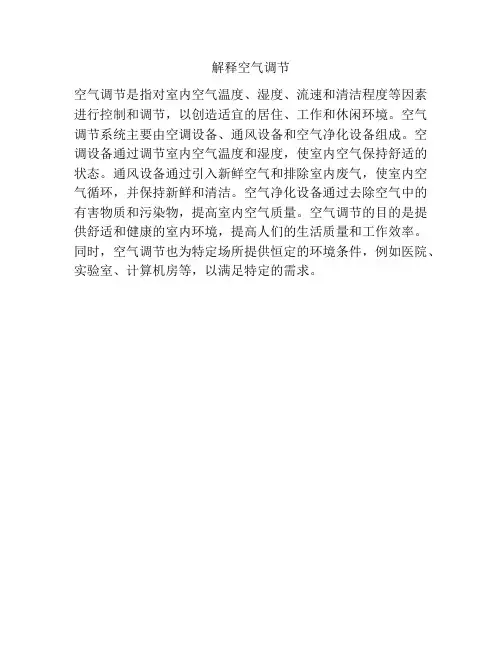

解释空气调节
空气调节是指对室内空气温度、湿度、流速和清洁程度等因素进行控制和调节，以创造适宜的居住、工作和休闲环境。

空气调节系统主要由空调设备、通风设备和空气净化设备组成。

空调设备通过调节室内空气温度和湿度，使室内空气保持舒适的状态。

通风设备通过引入新鲜空气和排除室内废气，使室内空气循环，并保持新鲜和清洁。

空气净化设备通过去除空气中的有害物质和污染物，提高室内空气质量。

空气调节的目的是提供舒适和健康的室内环境，提高人们的生活质量和工作效率。

同时，空气调节也为特定场所提供恒定的环境条件，例如医院、实验室、计算机房等，以满足特定的需求。

第六章空气调节空气调节是一门采用人工方法，创造和保持满足一定温度、相对湿度、洁净度、气流速度等参数要求的室内空气环境的科学技术。

空调技术在促进国民经济和科学技术的发展、提高人们的物质文化生活水平等方面都具有重要的作用。

第一节空调系统的组成和分类一、空调系统的组成空调系统是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。

如图6-1所示，空调系统由下面几部分组成：图6-1 空调系统原理图1.空调房间或空调区空调房间对温度和湿度的要求，通常用空调基数和空调精度两组指标来规定。

空调基数是指室内空气所要求的基准温度和基准相对湿度，空调精度是指在空调房间内温度，相对湿度允许的波动范围。

例如在N=20±1ºC和N=50±10%中，20ºC和50%是空调基数，±1ºC和±10%是空调精度。

空调系统根据服务对象的不同，可分为工艺性空调和舒适性空调。

工艺性空调是为工业生产或科学研究服务的空调，其室内空气参数主要是按照生产工艺或科学研究对工作区温、湿度的特殊要求确定，同时兼顾人体热舒适的要求。

而舒适性空调的任务是创造一个舒适的室内空气环境，其室内空气参数主要是根据满足人体热舒适的需求确定，对空调精度没有严格的要求。

2.空气的处理设备由各种对空气进行加热、冷却、加湿、减湿、净化等处理的设备组成。

3.空气的输送和分配设施主要由输送和分配空气的送、回风机，送、回风管，送、回风口等设备组成。

4.处理空气所需要的冷热源指为空气处理提供冷量和热量的设备，如锅炉房、冷冻站、冷水机组等。

5.消声和减振设备消声和减振设备有消声器和减振器等。

二、空调系统的分类随着空调技术的发展和新空调设备的不断推出，空调系统的种类也日益增多，空调系统的分类方法也很多，如按处理空气的来源不同分、按输送承担空调负荷的介质不同分等。

我们这里重点介绍按空气处理设备的设置不同分，有集中式空调系统、半集中式空调系统和分散式空调系统。

新版药品GMP 指南厂房设施与设备（空气调节系统）秦皇岛市山海关药业有限责任公司Qinhuangdao Shanhaiguan pharmaceutical Co., Ltd目录一、术语解释二、空气调节系统的重要性三、空气调节系统的组成四、空气调节系统的工作五、空气调节系统如何稳定工作六、成本控制GB 50457-2019《医药工业洁净厂房设计标准》-术语解释1.医药洁净室：空气悬浮粒子和微生物浓度，以及温度、湿员荔尸等参数受控的医药生产房间或限定的空间。

2. 医药工业洁净：包含医药洁净室的用于药品生产及质量控制的建筑物3.人员净化用室：人员在进入医药洁净室之前按一定程序进行净化的房间。

GB 50457-2019《医药工业洁净厂房设计标准》-术语解释4.物料净化用室：物料在进入医药洁净室之煎按一定程序进行净化的房间。

5.受控环境：以规定方法对污染源进行控制的特症区域。

GB 50457-2019《医药工业洁净厂房设计标准》-术语解释6.悬浮粒子：用于空气洁净度分级的空气悬浮粒子尺寸范围在0.1µm~ 1000µm的固体和液体粒子。

7.微生物：能够复制或传递基因物质的细菌或非细菌的微小生物实体。

8. 含尘浓度：单位体积空气中悬浮粒子的数量。

9. 含菌浓度：单位体积空气中微生物的数量。

10.空气洁净度：以单位体积空气中某种粒径的粒子数扯和微生物的数量来区分的空气洁GB 50457-2019《医药工业洁净厂房设计标准》-术语解释11.气流流行：空气的流动形态和分布状态。

12. 单向流：通过洁净区整个断面、风速稳定，大致平行的受控气流。

13.非单向流：送入洁净区的空气以诱导方式与区内空气混合的一种气流分布。

14.混合流：单向流和非单向流组合的气流。

15.气锁：在医药洁净室出入口，为了阻隔室外或邻室气流、控制压差而设置的房间。

GB 50457-2019《医药工业洁净厂房设计标准》-术语解释16.传递柜（窗）：在医药洁净室隔墙上设置的传递物料和工器具的窗口，两侧装有不能同时开启的窗扇。

暖通设计知识点暖通设计是建筑工程中一个重要的技术分支，它涵盖了建筑物内部热、通风、空调和给排水等系统的设计与工程。

合理的暖通设计可以提高建筑物的舒适度、节能和环保性能。

下面我们来详细了解一下暖通设计的知识点。

一、热传导原理1. 热传导的定义：热传导是指热量在物体之间由热的分子传递到冷的分子的一种传热方式。

热传导的大小与物体的导热系数、温度梯度和传热距离有关。

2. 热传导的计算：热传导的计算可以利用导热系数和温度梯度进行，常用的计算公式包括热传导方程和傅立叶定律。

二、空气调节系统1. 空气调节系统的组成：空气调节系统通常由送风系统、新风系统、回风系统、排风系统和空气处理设备组成。

2. 空气调节系统的原理：空气调节系统是通过送风和回风系统来实现建筑物内部空气的循环，通过空气处理设备来控制空气的温度、湿度和洁净度。

三、通风系统1. 通风系统的类型：通风系统包括自然通风和机械通风两种类型，其中机械通风分为居住通风系统、机械排烟系统等。

2. 通风系统的设计原则：通风系统的设计要考虑风量、风速、风压、换气次数等参数，以保证室内空气的清新和舒适。

四、供热系统1. 供热系统的形式：供热系统包括集中供暖系统和分户供暖系统，集中供暖系统是指通过热网来为多个建筑物供热，而分户供暖系统则是为单个建筑物提供供热。

2. 供热系统的管道设计：供热管道应考虑管道材料、绝热材料、管道敷设方式等因素，以减少热损失并保证供热效果。

五、空调系统1. 空调系统的原理：空调系统通过制冷循环来为建筑物提供降温和除湿的效果，通常包括蒸发器、压缩机、冷凝器和节流阀等组件。

2. 空调系统的节能设计：空调系统的设计要考虑选用高效节能的设备和控制方式，例如采用变频调速技术、夜间降温等方法来降低能耗。

六、给排水系统1. 给水系统：给水系统负责将城市供水引入建筑物，并通过管道分配到各个用水点，同时要考虑给水管道的防冻设计、水质净化等问题。

2. 排水系统：排水系统包括室内排水和雨水排水两部分，室内排水系统要考虑排水管道的排水坡度、管道防臭、管道材质等问题。
