物理人教版九年级全册电学实验专题复习 (8)

C P D
A
B
S A
讨论：
（1）本实验中滑动变阻器的作用？
（2）由以上的实验现象可知：
当U实=U额时， P实 P额，灯泡。

3.在“测量额定电压为2.5V小灯泡的电阻”的实验中，
1）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是下列的哪几种情况
（填写序号） A灯泡短路 B灯泡的灯丝断了
C灯泡的灯座接触不良 D电压表的正、负接线柱接反2）排除故障后闭合开关，电压表指针如图所示，为测出2.5V小灯泡正常发光时的电阻，滑动变阻器滑片P应向端移动（选填“A或B”）。

实验滑动变阻器的作用多次测量的目的伏安法测定值电阻①、保护电路②、改变定值电
阻（或灯泡）两端的电压和流过
伏安法测灯泡电阻
它的电流多次测量。

伏安法测灯泡电功率。

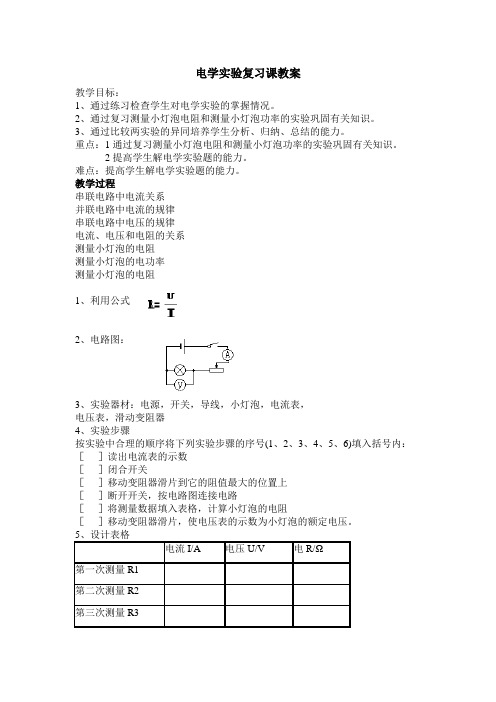

电学实验复习课教案教学目标：1、通过练习检查学生对电学实验的掌握情况。

2、通过复习测量小灯泡电阻和测量小灯泡功率的实验巩固有关知识。

3、通过比较两实验的异同培养学生分析、归纳、总结的能力。

重点：1通过复习测量小灯泡电阻和测量小灯泡功率的实验巩固有关知识。

2提高学生解电学实验题的能力。

难点：提高学生解电学实验题的能力。

教学过程串联电路中电流关系并联电路中电流的规律串联电路中电压的规律电流、电压和电阻的关系测量小灯泡的电阻测量小灯泡的电功率测量小灯泡的电阻1、利用公式2、电路图：3、实验器材：电源，开关，导线，小灯泡，电流表，电压表，滑动变阻器4、实验步骤按实验中合理的顺序将下列实验步骤的序号(1、2、3、4、5、6)填入括号内：［］读出电流表的示数［］闭合开关［］移动变阻器滑片到它的阻值最大的位置上［］断开开关，按电路图连接电路［］将测量数据填入表格，计算小灯泡的电阻［］移动变阻器滑片，使电压表的示数为小灯泡的额定电压。

测量小灯泡的电功率1、利用公式：P =U I2、实验器材：电源，开关，导线，小灯泡，电流表，电压表，滑动变阻器Array3、电路图：4、实验步骤：（1）、断开开关，按电路图连接电路（2）、移动变阻器滑片到它的阻值最大的位置上（3）、闭合开关（4）、移动变阻器滑片，使电压表的示数为小灯泡的额定电压，观察这时灯泡的发光情况，把电压表和电流表的读数填入实验记录表中。

（5）、调节滑动变阻器，改变小灯泡两端的电压，使它两端的电压小于额定压，观察这时灯泡的发光情况与在额定电压时有什么不同，把电压表和电流表的读数填入实验记录表中。

（6）、缓慢调节滑动变阻器，再次改变小灯泡两端的电压，使它两端的电压大于额定电压，观察这时灯泡的发光情况与在额定电压时有什么不同，把电压表和电流表的读数填入实验记录表中。

（7）比较4、5、6实验中小灯泡的发光情况，把它们的明亮程度（用亮、暗、或很亮）填入实验记录表中。

（8）利用P=UI分别计算出小灯泡在三种情况下的实际功率，并将结果填入实验记录表中。

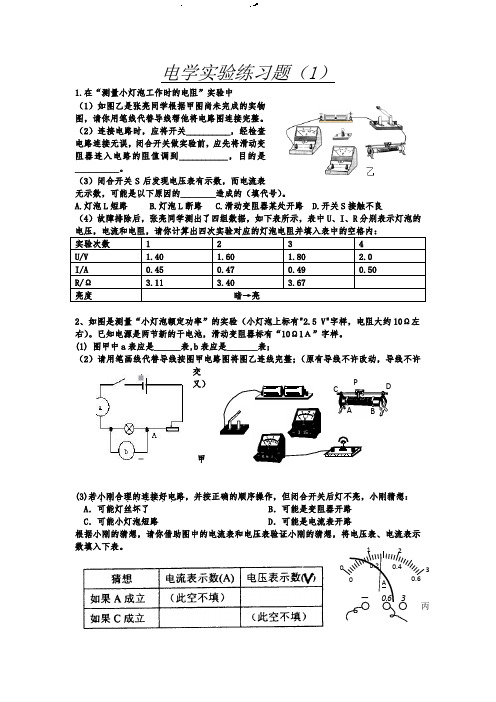

电学实验练习题（1）1.在“测量小灯泡工作时的电阻”实验中（1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。

（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。

（3）闭合开关S 后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。

A.灯泡L 短路B.灯泡L 断路C.滑动变阻器某处开路D.开关S 接触不良（4）故障排除后，张亮同学测出了四组数据，如下表所示，表中U 、I 、R 分别表示灯泡的2、如图是测量“小灯泡额定功率”的实验（小灯泡上标有"2.5 V"字样，电阻大约10Ω左右）。

已知电源是两节新的干电池，滑动变阻器标有“10Ω1Α”字样。

(1) 图甲中a 表应是______表,b 表应是_______表；（2）请用笔画线代替导线按图甲电路图将图乙连线完整；（原有导线不许改动，导线不许交又）甲(3)若小刚合理的连接好电路．．．．．．．．．．．，并按正确的顺序操作，但闭合开关后灯不亮，小刚猜想： A ．可能灯丝坏了 B ．可能是变阻器开路C ．可能小灯泡短路D ．可能是电流表开路根据小刚的猜想，请你借助图中的电流表和电压表验证小刚的猜想，将电压表、电流表示数填入下表。

P C D A B3(4)排除故障后，实验时发现电压表示数为2 V,为了测额定功率应将滑动变阻器滑片P向__________（选填“A”或“B"）(5)当小灯泡正常发光时，电流表的示数如丙图所示，通过小灯泡的电流是_________A,小灯泡的额定功率是___________W。

3．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干．（1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态．（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上．(3)滑动变阻器R′在此实验中的主要作用是：（4）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移动．（5）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因________________________________．（答出一种情况即可）（6）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，（7）本实验采用的方法是_________，利用该电路还能完成的实验有：_______________（答出1个实验名称即可）．。

电学实验专题训练学案考点一测量性实验【典型例题】例：在“测量小灯泡的电功率”实验中．电源电压为6V保持不变．所用小灯泡的额定电压为2．5V．小灯泡的电阻约为10 。
