开关电源可靠性测试范例

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

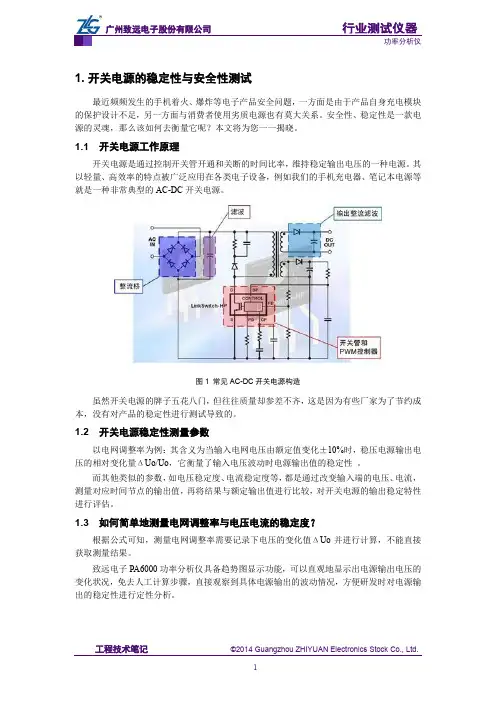

1. 开关电源的稳定性与安全性测试最近频频发生的手机着火、爆炸等电子产品安全问题，一方面是由于产品自身充电模块的保护设计不足，另一方面与消费者使用劣质电源也有莫大关系。

安全性、稳定性是一款电源的灵魂，那么该如何去衡量它呢？本文将为您一一揭晓。

1.1 开关电源工作原理开关电源是通过控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。

其以轻量、高效率的特点被广泛应用在各类电子设备，例如我们的手机充电器、笔记本电源等就是一种非常典型的AC-DC开关电源。

图1 常见AC-DC开关电源构造虽然开关电源的牌子五花八门，但往往质量却参差不齐，这是因为有些厂家为了节约成本，没有对产品的稳定性进行测试导致的。

1.2 开关电源稳定性测量参数以电网调整率为例：其含义为当输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量ΔUo/Uo，它衡量了输入电压波动时电源输出值的稳定性。

而其他类似的参数，如电压稳定度、电流稳定度等，都是通过改变输入端的电压、电流，测量对应时间节点的输出值，再将结果与额定输出值进行比较，对开关电源的输出稳定特性进行评估。

1.3 如何简单地测量电网调整率与电压电流的稳定度？根据公式可知，测量电网调整率需要记录下电压的变化值ΔUo并进行计算，不能直接获取测量结果。

致远电子PA6000功率分析仪具备趋势图显示功能，可以直观地显示出电源输出电压的变化状况，免去人工计算步骤，直接观察到具体电源输出的波动情况，方便研发时对电源输出的稳定性进行定性分析。

图2 PA6000趋势图显示功能PA6000具备独有的4分屏，16条趋势线同步显示，有利于同步分析开关电源的三相输入或者三相输出的波动情况。

1.4 开关电源参数之启动时间与响应时间此外，开关电源测试还关注启动时间和响应时间。

启动时间是指在额定输入电压和额定负载的条件下，开关电源启动后，输出电压从零上升到额定输出电压值的时间长度；响应时间是指负载电流突然变化时，稳压器的输出电压从开始变化到达新的稳定值的时间长度。

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据Item Vo1(V)Vo2(V)Io1(A)Io2(A)Pin(W)PF(﹪)Eff (﹪)1#2#二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据Item IO1(A)IO2(A)Vo1(V)Vo2(V)Pin(W)Iin(A)Eff (﹪)PF(﹪)1.7 1.71.275 1.2750.850.851#0.4250.425001.7 1.71.275 1.2750.850.852#0.4250.42500三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

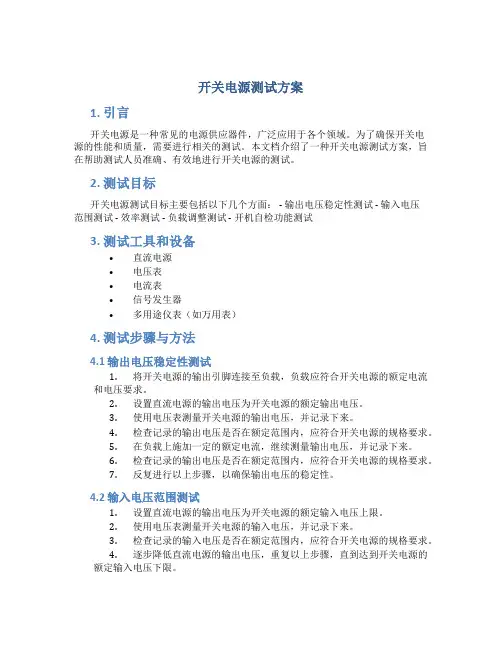

开关电源测试方案1. 引言开关电源是一种常见的电源供应器件，广泛应用于各个领域。

为了确保开关电源的性能和质量，需要进行相关的测试。

本文档介绍了一种开关电源测试方案，旨在帮助测试人员准确、有效地进行开关电源的测试。

2. 测试目标开关电源测试目标主要包括以下几个方面： - 输出电压稳定性测试 - 输入电压范围测试 - 效率测试 - 负载调整测试 - 开机自检功能测试3. 测试工具和设备•直流电源•电压表•电流表•信号发生器•多用途仪表（如万用表）4. 测试步骤与方法4.1 输出电压稳定性测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。

2.设置直流电源的输出电压为开关电源的额定输出电压。

3.使用电压表测量开关电源的输出电压，并记录下来。

4.检查记录的输出电压是否在额定范围内，应符合开关电源的规格要求。

5.在负载上施加一定的额定电流，继续测量输出电压，并记录下来。

6.检查记录的输出电压是否在额定范围内，应符合开关电源的规格要求。

7.反复进行以上步骤，以确保输出电压的稳定性。

4.2 输入电压范围测试1.设置直流电源的输出电压为开关电源的额定输入电压上限。

2.使用电压表测量开关电源的输入电压，并记录下来。

3.检查记录的输入电压是否在额定范围内，应符合开关电源的规格要求。

4.逐步降低直流电源的输出电压，重复以上步骤，直到达到开关电源的额定输入电压下限。

5.观察开关电源的工作状态与性能，确保在额定输入电压范围内工作正常。

4.3 效率测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。

2.使用信号发生器模拟开关电源的输入信号。

3.测量输入功率（由直流电源提供）和输出功率（由开关电源提供），并计算开关电源的效率。

4.比较计算得到的效率与开关电源的规格要求，判断是否满足要求。

4.4 负载调整测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。

开关电源功能测试之基本项目2007-09-27 14:05开关电源功能测试之基本项目一、输出电压调整：当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。

此步骤完成后才能确保后续的规格能够符合。

通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然後以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位於要求之范围内。

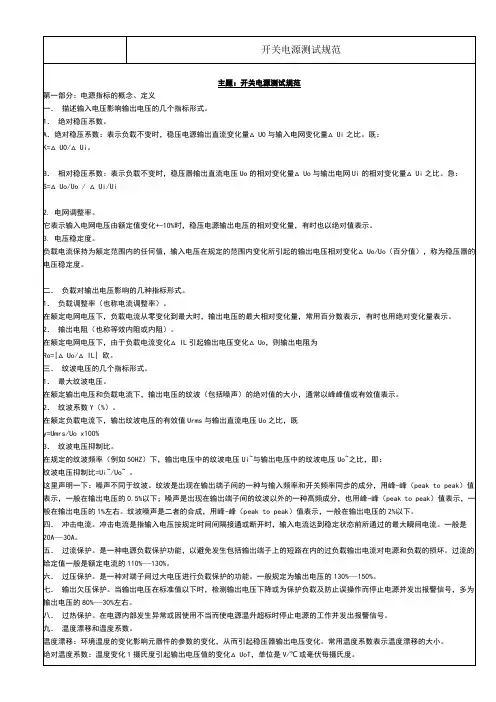

二、电源调整率：电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。

此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。

在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。

为精确测量电源调整率，需要下列之设备：·能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。

·一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A W PF。

·一个精密直流电压表，具备至少高於待测物调整率十倍以上，一般应用5位以上高精度数字表。

·连接至待测物输出的可变电子负载。

*测试步骤如下：於待测电源供应器以正常输入电压及负载状况下热机稳定後，分别於低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。

电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal)电源调整率亦可用下列方式表示之：於输入电压变化下，其输出电压之偏差量须於规定之上下限范围内，即输出电压之上下限绝对值以内。

开关电源适配器测试项目名称+板号：测试人：测试日期：注：新板测试前先220Vac输入，满载输出老化30min。

一、电气参数测试一、基本参数输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V输入电压：输入功率：W 输出电压（板）：V 输出电压（线）：V 90V110V180V220V264V条件：220V输入，满载输出，示波器探头并接0.1uF陶瓷电容和10uF电解电容100%负载波形编号纹波值：mV100%负载波形编号纹波值：mV负载变化110Vac 220Vac波形编号电压偏差波形编号电压偏差25%~50%50%~75%条件：满载输出，开机时输出电压最大过（欠）冲波形编号过（欠）冲值90V110V180V220V264VVDD电压测试90Vac 110Vac 180Vac 220Vac 264Vac 空载25%负载50%负载75%负载100%负载满载-空载切换空载-满载切换条件：满载输出，测试二极管两端电压220V 264V上电触发电压波形编号：峰值电压：稳定工作电压波形编号峰值电压去除吸收回路后：220V 264V上电触发电压波形编号：峰值电压：稳定工作电压波形编号峰值电压七、CS波形测试条件：满载输出，直流模式220Vac波形编号负压尖峰条件：满载输出，交流模式220Vac波形编号纹波值条件：使用高压探头。

满载，测试芯片漏极波形。

（300V输入测试仅在客户有要求时测试）264V 300V（选测）上电触发电压波形编号：峰值电压：稳定工作电压波形编号峰值电压输出短路，上电触发波形编号峰值电压测试条件：满载输出，测试从上电到输出电压上升到90%V out的时间，双踪探头。

开关电源电气性能测试标准和方法I.测试标准一.电性能标准1.输入电压100-240V AC2.输入频率47-63Hz3.总谐波失真小于20%4.功率因数大于90%5.效率大于90%6.电压调整率小于2%7.负载调整率小于2%二.耐用性标准1.开路保护2.短路保护3.过功率保护4.抗雷击大于4KV5.环境温度-40℃~70℃6.电源电压开关次数大约于1000次7.寿命大于50000Hr三.防护等级标准1.IP67:II.测试方法一. 电性能测试方法1.设备:数字电参数测量仪,万用表,调压器,可调负载。

2.测试方法:电源接标称功率的80%-90%的负载。

串于数字电参数测量仪后,开灯测量。

调压器先将电源电压调至AC100V,60Hz。

测量开关电源的输出电压并记录。

再将电源调至AC240V,50Hz。

测量开关电源的输出电压并记录。

计算出输出电压相对变化量。

输入电压标称值220V AC, 50Hz时,可调负载在标称值的10%-100%范围变化,测量开关电源的输出电压并记录。

计算出输出电压相对变化量。

二耐用性测试方法:1.设备:雷击测试仪,万用表, 可调负载,恒温箱,计数器, 时钟,老化台。

2.开路保护:电源输出端不接入负载,接通额定电压并持续1Hr后,再接入标称负载,电源应能正常工作。

3.短路保护:电源输出端正负极直接短路,接通额定电压并持续1Hr后,再断开正负极短路装置,接入标称负载,电源应能正常工作。

4.过功率保护:当输出端接入超出标称值负载时,电源应自动降低功率输出。

5.抗雷击保护:雷击测试仪6.环境温度测试:恒温箱温度调至60℃,开关电源置于恒温箱内,外接正常负载。

开灯并持续1Hr。

然后将开关电源移至-25℃的恒温箱内,开灯并持续1Hr。

如此循环5次。

7.电源电压开关测试:在额定电源电压下,电源开启和关闭各30s。

无负载情况下循环200次。

最大负载情况下循环800次。

8.寿命测试:路灯置于老化台上,持续工作。

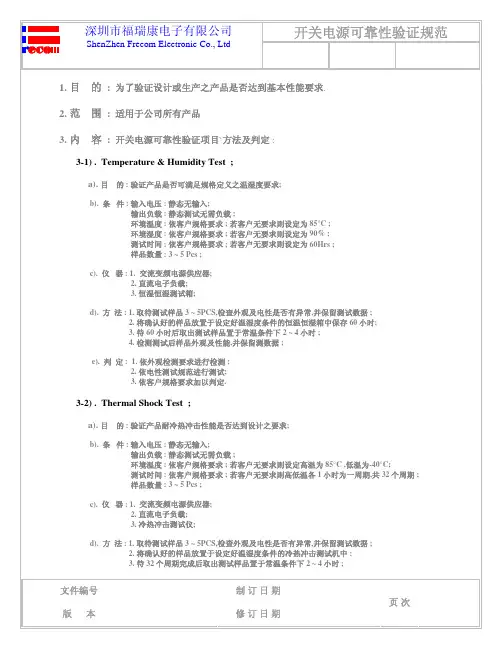

开关电源环境可靠性测试规范1.0 目的：统一定义本司电源产品的环境可靠性测试方法与标准.给电源的测试提供一个方法依据, 从而使电源的测试能够正确、准确地进行。

2.0适用范围：适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的环境可靠性验证.3.0 定义略.4.0权责：测试组：测试工程师技术员对各阶段进行可靠性验证.并提供可靠性验证报告研发组：针对测试组在测试验证过程中出现的问题点进行改善5.0程序内容：5.1低温启动5.1.1测试条件5.1.1.1输入电压：输入下限电压、额定电压、上限电压.5.1.1.2负载条件：满载、轻载（选用条件）5.1.1.3环境温度：EUT要求最低工作环境温度。

5.1.1.4持续时间：》0℃2Hrs;V0℃4Hrs5.1.2测试设备5.1.2.1交流源5.1.2.2电子负载（可用电阻负载代替）5.1.2.3恒温恒湿箱5.1.3测试方法与步骤5.1.3.1接线图如下.按照线路图连接设备：5.1.3.2启动恒温恒湿箱.将箱内温度降至EUT工作的下限环境温度以1 ℃/分钟的速率上升或下降。

如环境温度要求为0摄氏度或以上则保持2小时否则僻持4小时低温环境时间。

5.1.3.3将输出负载设定为满载（如有特别要求除外嫡以输入电压下限输入接着额定电压输入.最后输入电压的上限输入。

5.1.3.4如步骤3中EUT无法启动则将将负载改为轻载然后与步骤3中的输入电压相同顺序测试。

5.1.4判定标准5.1.4.1除非特殊要求.EUT在3项测试中必须能满足。

5.1.4.2输出电压在稳压精度范围内。

5.1.5注意事项5.1.5.1有些机型并不能立即启动.故规定如在10秒内启动算合格。

5.1.5.2温度保持期间不得对EUT进行输入等测试5.2低温工作5.2.1测试条件5.2.1.1试验温度：EUT要求的最低工作温度.误差为±3℃5.2.1.2负载条件：Full load5.2.1.3输入电压VS保持时间顺序输入电压保持时间WON/DFF： ZSeconcs ON;工巳二口口北CFF备注：1 额定电压16Hrs 结束时.做5个ON/OFF测试*2 输入下限电压4Hrs 结束时.做5个ON/OFF测试* 3 输入上限电压4Hrs 结束时做5ON/OFF测试* *ON/OFF：2Seconds ON; 2Seconds OFF5.2.2测试设备5.2.2.1交流源、5.2.2.2电子负载（可用电阻负载代替）5.2.2.3恒温恒湿箱5.2.3测试方法与步骤5.2.3.1试验温度与时间关系曲线图如下：（温度的偏差允许±2℃）5.2.3.2将EUT放置在恒温恒湿箱中.为保证温度平衡性.EUT尽量放置在恒温恒湿箱中间位置；5.2.3.3根据EUT进行接线.选用的线材与考虑通过电流的大小.避免电流过大造成危险。

最有效的开关电源测试方法一．耐电压（HI.POT,ELECTRIC STRENGTH ,DIELECTRIC VOLTAGE WITHSTAND）KV 1.1 定义:于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟。

1.2 测试条件：Ta：25摄氏度；RH：室内湿度。

1.3 说明：1．3．1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全。

1．3．2 测试时电压必须由0V开始调升，并于1分钟内调至最高点。

1．3．2 放电时必须注意测试器之Timer设定，于OFF前将电压调回 0V。

1．3．3 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE。

1．3．5生产线测试时间为1秒钟。

二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2．1定义：直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。

2．2测试条件:I/P: NominalO/P : Full LoadTa : 25℃2．3说明:2．3．1示波器之GND线愈短愈好,测试线得远离PUS。

2．3．2使用1：1之Probe。

2．3．3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将BW设为最大。

2．3．4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点。

2．3．5测试纹波噪声以不超过原规格值 +1%Vo。

三．漏电流（洩漏电流）（Leakage Current）mA3．1定义：输入一机壳间流通之电流（机壳必须为接大地时）。

3．2测试条件：I/P：Vin max.×1.06(TUV)/60HzVin max.(UL1012)/60HzO/P: No Load/Full LoadTa: 25 ℃3．3说明：3．3．1 L，N均需测。
