超外差式收音机的组装

超外差收音机组装调试过程中应注意的问题收音机的组装与调试是工科电子类学生基本的专业技能训练项目之一，收音机分为调幅收音机和调频收音机，超外差调幅收音机又是典型的调幅收音机，文章以中夏牌S66D（E）型收音机为例，介绍了收音机在组装与调试过程中常见的一些问题，并以收音机的组装与调试为例，分析如何通过简单的技能训练来提高学生分析问题与解决问题的能力。

标签：收音机；组装与调试；超外差；调幅超外差式收音机以电路综合性强，调试方法简单等优点，被众多高校作为电子实训内容。

对于学生要了解其工作原理、掌握电烙铁焊接技术，初步了解调试及故障排除的方法。

针对实训验收环节中遇到的各种问题，现结合自己几年来指导学生所积累的经验，以中夏牌S66D（E）型收音机为例，浅谈收音机组装与调试的方法和应注意的问题。

1 超外差收音机原理图1是中夏S66D型收音机的原理电路图。

为了分析方便，它的工作过程可以画成方框图图2，由原理图知，电路采用典型六管超外差式，使电路安装调试方便、灵敏度高、工作稳定、选择性好。

调幅收音机由输入调谐回路、本振回路、混频电路、中放电路、检波电路、自动增益控制电路（AGC）、前置低放电路及音频功率放大电路组成，功放级采用无输出变压器的功率放大器（OTL电路），该电路效率高、频率特性好、声音宏亮、耗电省，如图2所示。

只有对收音机整机的原理有较好的了解才能更好的掌握收音机的调试工作。

2 组装与调试组装前要仔细阅读说明书，熟悉元器件的型号、参数、管脚分布等，并将所有元件排列整齐，一一核对元器件是否有出入，了解焊接注意事项，先装低矮、耐热的元件（如电阻R），再装中周、变压器等大一点的元件，最后装三极管等怕热元件。

焊接的时候注意烙铁与焊锡分别与焊盘成45°角，可以采取平焊或立焊，如图3。

注意当元器件分布比较紧密的时候应采取立焊。

另外要注意元器件极性，尤其是电解电容，二极管，三极管，T5是输入变压器，线圈骨架上有凸点标记的为初级。

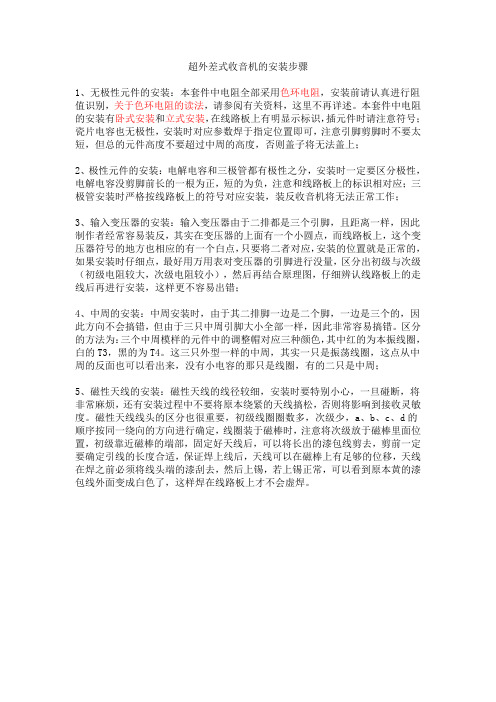

超外差式收音机的安装步骤1、无极性元件的安装：本套件中电阻全部采用色环电阻，安装前请认真进行阻值识别，关于色环电阻的读法，请参阅有关资料，这里不再详述。

本套件中电阻的安装有卧式安装和立式安装，在线路板上有明显示标识，插元件时请注意符号；瓷片电容也无极性，安装时对应参数焊于指定位置即可，注意引脚剪脚时不要太短，但总的元件高度不要超过中周的高度，否则盖子将无法盖上；2、极性元件的安装：电解电容和三极管都有极性之分，安装时一定要区分极性，电解电容没剪脚前长的一根为正，短的为负，注意和线路板上的标识相对应；三极管安装时严格按线路板上的符号对应安装，装反收音机将无法正常工作；3、输入变压器的安装：输入变压器由于二排都是三个引脚，且距离一样，因此制作者经常容易装反，其实在变压器的上面有一个小圆点，而线路板上，这个变压器符号的地方也相应的有一个白点，只要将二者对应，安装的位置就是正常的，如果安装时仔细点，最好用万用表对变压器的引脚进行没量，区分出初级与次级（初级电阻较大，次级电阻较小），然后再结合原理图，仔细辨认线路板上的走线后再进行安装，这样更不容易出错；4、中周的安装：中周安装时，由于其二排脚一边是二个脚，一边是三个的，因此方向不会搞错，但由于三只中周引脚大小全部一样，因此非常容易搞错。

区分的方法为：三个中周模样的元件中的调整帽对应三种颜色，其中红的为本振线圈，白的T3，黑的为T4。

这三只外型一样的中周，其实一只是振荡线圈，这点从中周的反面也可以看出来，没有小电容的那只是线圈，有的二只是中周；5、磁性天线的安装：磁性天线的线径较细，安装时要特别小心，一旦碰断，将非常麻烦，还有安装过程中不要将原本绕紧的天线搞松，否则将影响到接收灵敏度。

磁性天线线头的区分也很重要，初级线圈圈数多，次级少，a、b、c、d的顺序按同一绕向的方向进行确定，线圈装于磁棒时，注意将次级放于磁棒里面位置，初级靠近磁棒的端部，固定好天线后，可以将长出的漆包线剪去，剪前一定要确定引线的长度合适，保证焊上线后，天线可以在磁棒上有足够的位移，天线在焊之前必须将线头端的漆刮去，然后上锡，若上锡正常，可以看到原本黄的漆包线外面变成白色了，这样焊在线路板上才不会虚焊。

2011.12.31惠州学院HUIZHOU UNIVERSITY组装调试六管超外差收音机摘要：超外差式收音机，是指输入信号和本机振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。

关键字：超外差组装调试频率一、实训目的：1、通过实训使学生巩固所学的高频电子线路的有关理论，用理论来指导实践。

2、掌握晶体管接收机的调试技术，能有仪器测量各级的波形。

3、掌握常见的故障判断技术，使每台收音机至少能接受3~5套节目。

2、掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

4、对一台“收音机”的安装、焊接及调试，了解电子产品的装配过程。

二、实训设备与器材1、超外差式收音机套件1包。

2、万用表（MF—50型或其他型号）1块。

3、25W内热式电烙铁（尖头）1个。

4、无感及有感螺钉旋具各1把。

5、中周2个，4.7KΩ小型电位器2~3个，9018、9014、9013晶体管各一个。

6、磁性电线线圈2~3个，磁棒2根，扬声器1个。

7、100KΩ可调电位器5个，39KΩ、0.25W电阻5个8、细导线3~5米，小鲤鱼夹红、黑各10个。

9、双踪示波器1台。

10、焊锡及松香等。

三、实训内容一）焊接技术：1、焊接技术的原理：电烙铁式加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，焊件通过热传导迅速获得焊接所需能量，同时具有强大冲击力的大量熔融焊锡冲洗电路板上的污物，进而侵蚀焊件，并与母材金属相互扩散，生成中间相，形成焊点，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。

2、手工焊接的主要工具和材料1>手工焊接的主要工具有：电烙铁，尖嘴钳，平嘴钳，斜嘴钳，平头钳，剥线钳，镊子，螺丝刀。

收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。

在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。

二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。

电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。

T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。

这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。

中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。

（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。

（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。

VT1-VT3选用9018，VT4选用9014，请不要装错。

（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。

如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。

（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。

（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。

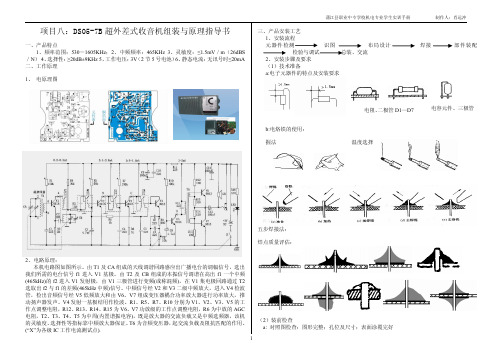

1项目八：DS05-7B 超外差式收音机组装与原理指导书一、产品特点1、频率范围：530－1605KHz ；2、中频频率：465KHz 3、灵敏度：≤1.5mV ／m （26dBS ／N ） 4、选择性：≥20dB±9KHz 5、工作电压：3V （2节5号电池）6、静态电流：无讯号时≤20mA 二、工作原理1、 电原理图2、电路原理：本机电路图如图所示。

由T1及CA 组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极。

由T2及CB 组成的本振信号调谐在高出f1一个中频(465kHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过T2选取出f2与f1的差频(465kHz 中频)信号。

中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。

V4发射一基极结用作检波。

R1、R5、R7、R10分别为V1、V2、V3、V5的工作点调整电阻，R12、R13、R14、R15为V6、V7功放级的工作点调整电阻，R6为中放的AGC 电阻，T2、T3、T4、T5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。

T6为音频变压器，起交流负载及阻抗匹配的作用。

(“X”为各级IC 工作电流测试点).三、产品安装工艺 1、安装流程元器件检测 识图 布局设计 焊接 部件装配检验与调试 总装、交流2、安装步骤及要求 （1）技术准备a:电子元器件的特点及安装要求b:电烙铁的使用：握法 温度选择五步焊接法：焊点质量评估：（2）装前检查a: 对照图检查：图形完整；孔位及尺寸；表面涂覆完好电阻、二极管D1—D7 电容元件、三极管。

超外差式收音机原理(图)一、最简收音机原理图1-1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1—1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

在广播、电视、通讯领域，超外差接收方式被广泛采用。

如图3-4。

图1—2 超外差原理在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f 信号=f中频为一固定中频信号。

超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。

在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。

后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。

关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。

而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。

以下以六管朝外差收音机做出具体分析。

1 元器件说明①磁性天线，它的作用是接收电磁波。

磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。

另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。

此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。

②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。

它的微调借助于磁心的相对位置的变化来完成。

本试验中有红，白，黑三只。

（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。

③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。

它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。

④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。

电子工艺实习---超外差式收音机的安装与调试一、实习目的1. 掌握超外差式收音机的工作原理2. 掌握超外差式收音机的安装与调试技术二、工作原理（一）收音机的基本工作原理超外差式收音机方框图如图1：它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。

从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

9018-2(S66D)收音机电原理图如图2所示:色点与放大倍数的关系色点放大倍数红 10~25 橙 25~40 黄 40~55 绿 55~80 蓝 80~120 紫 120~180灰 180~270 白 270~400三、S66收音机各部分电路工作原理(一) 、输入回路1、输入电路的作用：从天线到收音机第一级放大器之间的电路称为输入电路，它的作用是从天线感应到的各种信号中把需要的信号选择出来，并传送到下一级电路，同时把其他不需要的信号有效地加以抑制。

2、输入电路的组成和工作原理：输人回路是一个由可变电容器C1、输入调谐线圈L1组成LC並联调谐回路，其作用是从天线接收到的许多频率的信号中,选择出欲收听的电台信号。

被选出的电台信号，再由L2耦合到第一级晶体管的基极。

ZX-921型超外差收音机的装调ZX-921型超外差收音机的装调ZX-921型超外差收音机的装调一、设计任务与要求1、了解超外插式收音机的工作原理和装配过程。

2、掌握电子元器件的识别及质量检验。

3、学习整机的装配工艺。

4、培养动手能力及严谨的学习态度。

二、主要技术指标1、频率范围：中波530—1605KHz2、中频：465KHz3、灵敏度：小于1mV/m4、选择性：大于16dB5、输出功率:56mW—140mW6、电源：1.5V（1.5V干电池一节）三、原理及图1、超外差收音机原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。

本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。

该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。

图1是ZX-921型超外差式收音机电路原理图，图2是ZX-921型收音机的印刷电路板图。

由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。

如图1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L2送BG1的基极和发射极。

由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。

要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。

2、超外差收音机电路图图1 超外差收音机电路图3、超外差收音机的印刷电路板图及其它图2 ZX-921型收音机的印刷电路板图及其它四、收音机调试步骤收音机的调试主要包括：基本调试（外观检查和静态电路测试）、中周调整、中频频率调整、统调。
