通信线路杆路材料计算1

公路材料单价计算方法公路材料是指在公路建设过程中所使用的各种材料，包括沥青和水泥等路面材料，还有混凝土和铁筋等桥梁材料，以及铁路轨道材料等。

公路材料的单价计算是为了确定在建设过程中所需要的材料费用，并进行成本控制和预算编制。

公路材料的单价计算方法主要是根据市场行情和采购渠道来确定，下面就具体介绍一下单价计算方法。

首先，需要确定公路材料的品种和规格。

不同的材料品种和规格会直接影响到价格的高低，因此在计算单价之前必须明确具体的品种和规格要求。

其次，需要了解材料的市场行情。

材料的价格会受到市场供求关系、行业政策和季节变化等因素的影响，因此需要及时关注市场动态，了解材料的价格变化情况。

可以通过与供应商或者相关行业协会进行沟通，掌握最新的行情信息。

然后，需要确定采购渠道。

不同的采购渠道对材料价格也会有一定的影响。

常见的采购渠道有直接与生产厂家或经销商进行采购、通过招标或询价等方式进行采购。

不同的采购方式会有不同的价格优势，需要根据实际情况选择最适合的采购渠道。

最后，需要进行价格比较和分析。

通过对不同供应商或者采购渠道的价格进行比较和分析，可以找到最具有竞争力的价格，并进行综合评估。

一般来说，价格低廉且质量有保障的供应商是首选，但也需要综合考虑材料的质量、服务和交货期等方面的因素。

在实际计算中，可以通过编制材料清单和调查表的形式，对不同品种和规格的材料进行记录和汇总，然后根据市场行情和采购渠道确定相应的单价。

在计算过程中要注意材料的单位换算和统一，确保数据的准确性和可比性。

总之，公路材料的单价计算是一个复杂而重要的过程，需要考虑多个因素并进行综合评估。

只有通过科学合理的计算方法，才能准确地确定公路材料的单价，从而为公路建设提供可靠的材料保障。

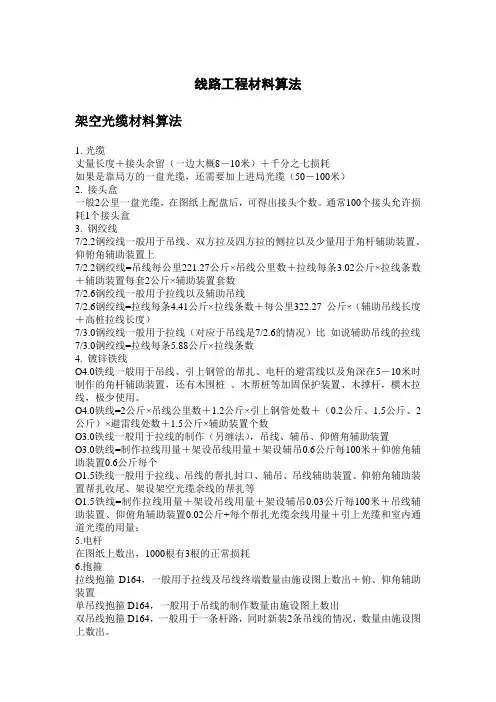

线路工程材料算法架空光缆材料算法1.光缆丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。

通常100个接头允许损耗1个接头盒3. 钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线Ø4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。

Ø4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数Ø3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置Ø3.0铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个Ø1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等Ø1.5铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤+每个帮扎光缆余线用量＋引上光缆和室内通道光缆的用量；5.电杆在图纸上数出，1000根有3根的正常损耗6.抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出。

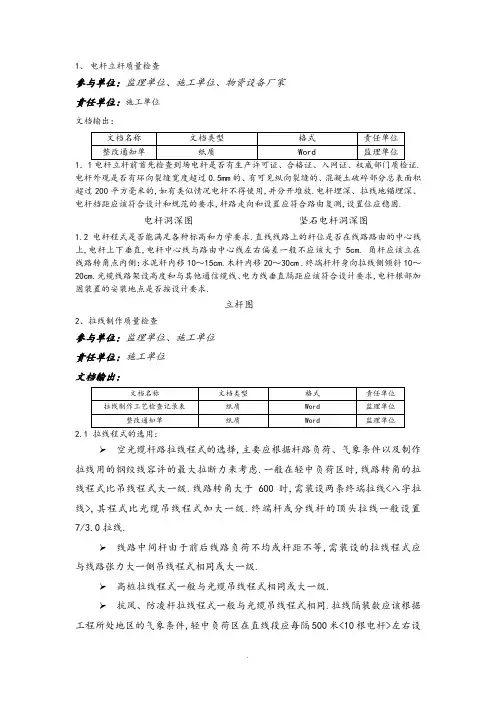

1、电杆立杆质量检查参与单位：监理单位、施工单位、物资设备厂家责任单位：施工单位文档输出：1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证.电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面积超过200平方毫米的,如有类似情况电杆不得使用,并分开堆放.电杆埋深、拉线地锚埋深、电杆档距应该符合设计和规范的要求,杆路走向和设置应符合路由复测,设置位应稳固.电杆洞深图坚石电杆洞深图1.2电杆程式是否能满足各种标高和力学要求.直线线路上的杆位是否在线路路由的中心线上,电杆上下垂直,电杆中心线与路由中心线左右偏差一般不应该大于5cm. 角杆应该立在线路转角点内侧：水泥杆内移10～15cm.木杆内移20～30cm .终端杆杆身向拉线侧倾斜10～20cm.光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求,电杆根部加固装置的安装地点是否按设计要求.立杆图2、拉线制作质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：2.1 拉线程式的选用：➢空光缆杆路拉线程式的选择,主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑.一般在轻中负荷区时,线路转角的拉线程式比吊线程式大一级.线路转角大于600时,需装设两条终端拉线<八字拉线>,其程式比光缆吊线程式加大一级.终端杆或分线杆的顶头拉线一般设置7/3.0拉线.➢线路中间杆由于前后线路负荷不均或杆距不等,需装设的拉线程式应与线路张力大一侧吊线程式相同或大一级.➢高桩拉线程式一般与光缆吊线程式相同或大一级.➢抗风、防凌杆拉线程式一般与光缆吊线程式相同.拉线隔装数应该根据工程所处地区的气象条件,轻中负荷区在直线段应每隔500米<10根电杆>左右设置"抗风杆"双方拉线,每隔1000米<20根电杆>左右设置"防凌杆"四方拉线,其位置一般设置在吊线上方的10-20cm,以15cm左右为最佳.➢拉线的埋深应根据拉线程式的大小及土质情况来予以确定.➢拉线程式应与拉线盘及拉线铁柄配套使用,在坚石地段的拉线地锚应采用钢地锚. 拉线的"距/高"比一般取为1,特殊情况下亦不可小于0.75,否则可采用吊板拉线、高桩拉线、墙壁拉线或改用撑杆加固.➢拉线地锚的出土一般为<30士10>cm范围,出土点的偏差不大于5cm.➢墙拉线的拉攀距墙角应不小于25cm,距屋檐不小于40cm,撑杆的距高比应不小于0.5.➢所有拉线的上把及中把均采用夹板法.拉线程式应与拉线盘及拉线铁柄配套使用,具体详见下表：2.2铁柄与拉线盘配套规格表拉线制作图3、吊线架设质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：YB/T5004--2001行业标准：吊线的规格程式和架挂线位、吊线夹板距电杆顶的距离是否符合设计要求,一般距杆顶≥50cm,在特殊情况下应≥25cm.吊线夹板在各电杆上的位置宜与地面等距,由于地形限制,当吊线在电杆上的坡度变化大于杆距的20%时,应该加装俯角或仰角辅助装置.3.2 检查杆路上架设第一条吊线时,一般设在杆路沿路的车行道反侧<建筑物侧>.在同一杆路同侧架设两层吊线时,两吊线间距为40cm.当角深在5〜15m时,吊线应该装角杆吊线辅助装置.两条十字交叉吊线高度相差在40cm以内时,需做成十字吊线,吊线在终端杆及角深大于15m的角杆上,应该做终结.相邻杆档的吊线负荷不等或在负荷较大的线路终端杆前一根电杆,应按设计要求做泄力杆,吊线在泄力杆做辅助终结.同层两条吊线在一根电杆上的两侧,做成合手终结.3.3 检查吊线与其他通信线路、广播线路、电力线路交越间距、吊线距地面和其他建筑的间距、吊线接头、吊线终结制作工艺、吊线跨越公路、铁路、村道高度、吊线垂度应符合设计要求.3.4 吊线的加固:➢泻力拉线：对有较大受力不均匀的两档吊线,应在电杆处增做吊线单向假终结.➢对偏转角大于300的角杆,应增做角杆辅助装置.➢吊线坡度变化大于1/10时,吊线应增做角杆仰、俯角辅助装置.➢有关辅助装置原则上按以下方式安装：A.角杆辅助装置采用卡子法.B.电杆仰俯角辅助装置采用另缠法.C.吊线终结及拉线中把、上把采用夹板法.D.拉线式地线采用卡子法.吊线终结双吊线4、光缆敷设质量检查参与单位：监理单位、施工单位责任单位：监理单位4.1 根据光纤衰耗的测试数据,光缆敷设前,应根据杆路实际架设的地形起伏情况,丈量核算包括接头重叠长度,各种必要预留长度在内的光缆敷设总长度,并进行光缆的配盘工作,避免任意砍断尾缆.4.2 根据长途光缆设计规范及本地网光缆设计规范,如果是形成环路的光缆,则先确定一个局站的光缆布放端别,再从这个局站开始,B端向外布放,依次经过其它局站环回时,光缆环回端B端朝向起始站.4.3 光缆配盘:➢根据光缆衰耗的测试数据,按到货单盘光缆长度合理安排使用地段,使光缆接头数量最少,余出光缆最短.配盘时应考虑光缆接头点的施工条件,不要将光缆接头置于地形不好的地段<如长杆档、跨河档及跨路档内>.➢光缆应尽量做到整盘敷设,以减少中间接头.➢靠设备側的第1、2段光缆的长度应尽量大于350m～500m.➢靠设备侧应选用光纤的几何尺寸、数值孔径等参数偏差小、一致性好的光缆.➢光缆在布放前应进行单盘测试〕衰耗、长度〔并做好组织工作,布放时应统一指挥,统一行动.布放中无特殊情况不得随意开断光缆,光缆布放后不要绷得太紧,需预留光缆处应适当预留.➢由于光缆布放牵引长度较长,沿线各点<尤其是拐弯处及交通要道>应有专人监视,并随时保持联络,以便在意外情况发生时采取措施.➢布放时对光缆牵引力应严格控制,不得大于光缆允许张力〕1500N〔.曲率半径不得小于光缆外径的20倍.布放过程中应无扭转、打小圈、浪涌等现象发生.光缆敷设时牵引长度每次不大于1000m,超长时应采用分次牵引的办法.➢光缆布放的过程中及安装后,其所受张力、侧压力时,曲率半径不得超过单盘光缆主要技术性能的相关标准.4.4 本工程的光缆在线路查勘长度的基础上,除按国家规定的损耗外,光缆的各种预留按以往设计要求架空光缆预留：每200m一个小预留进行考虑0.5m.每500m一个大预留进行考虑12m.飞线档两侧前后杆预留各考虑12m.光缆引上预留按每处7m左右考虑.架空光缆接续预留接头每侧预留12m左右.进局光缆预留：小站按10-20m、大站按20-30m考虑光缆预留.4.5 除以上预留以外,光缆特殊地段,如开发地段、以后可能改道地段及特殊要求预留地段等皆应考虑光缆的预留,预留的地点及数量应在图中具体标明.架空光缆的安装要求光缆预留图4.6 合挂光缆要求：➢为节约工程投资和减轻杆路负荷,并结合工程的维护和管理,一条吊线最多挂2-3条光缆.但在3条光缆时,其合挂长度应在500m以下,当超出500米时应采用双吊线,双吊线采用双吊线抱箍平行架设.单条光缆采用25mm挂钩,双条光缆或3条光缆采用35mm或45mm挂钩.同一条光缆应尽量安装在杆路的同一侧.双吊线光缆图4.7 局内光缆的安装要求：➢局内光缆〕电缆进线窗－光分配架或光终端盒〔应布放在走线架或槽道上,用尼龙扎带绑扎牢固并挂上小标志牌.➢局站内的光缆应预留余缆,并应将各预留光缆绑扎成相同大小的圈,选择合理的位置予以固定.➢光缆成端处应将其金属构件接到ODF架的保护地接线端子上,再通过保护地线连接到传输机房的总保护地排上.➢若入局<站>吊线需从铁塔等金属物上引渡的,需用隔电子档将吊线电气断开.5、光缆接续质量检查参与单位：监理单位、施工单位责任单位：监理单位光缆接续是通信光缆工程施工的关键环节,接续及安装的好坏,将直接反映通信传输性能、影响整个工程的最终质量.在光缆接续时应主要以下几个方面：5.1 检查光缆接头盒是否是设计规定的规格型号,应按照供货方提供的安装手册[说明书]要求封袋.光缆接续前,应认真检查接头盒附件种类及数量是否齐全、质量是否符合要求. 5.2 在接头盒内,要求两侧光缆金属构件均不做电气连通,两侧的金属构件相互间也不连通,都做电气断开处理.5.3 光缆接头盒不应安装在公路、河流、建筑物上方.光缆线路的接头位置和光纤接续衰减要求：光缆接头的位置应便于维护.5.4 光纤接续采用熔接法,并按相同线序对接,不得接错,严格按光缆的色谱对应接续.在接头盒内,每侧光缆的余留光纤应各不小于0.8m.余留光纤应有醒目的编号,按#1-#12、#13-#24…顺序盘放在自上而下编号的相应容纤盘内.光纤接头应嵌入盘上的槽内,并固定牢固.中继段内同一根光纤的熔接衰减平均值应不大于0.08db/个<OTDR双向测试,取平均值>,允许5%接头光纤衰减值可大于0.08db,但应小于0.15db.5.5 局内光缆尾纤与设备的连接采用"活接头"方式在法兰盘上连接.活接头连接点的插入衰耗要求为0.5db〕反射衰耗40db〔.6、光缆各种标识的质量检查参与单位：监理单位、施工单位责任单位：施工单位6.1 新建架空光缆吊牌是否准确,间隔是否合理,杆号喷涂规格尺寸是否符合要求,各种跨公路警示标识、标牌、反光板是否符合要求.光缆吊牌图跨公路警示标志图6.2 杆路编号：根据"光传送网工程光缆线路标示规定",在光缆环路上的杆路是以基站与基站为一连续编号,从A端向B端编号.支线光缆路由上的杆路是以主基站端向支线基站端为一连续编号,具体编号格式应符合设计要求.电杆杆号图7、光缆进局、成端质量检查参与单位：监理单位、施工单位、维护单位责任单位：监理单位检查光缆在机房的预留是否符合设计要求,光缆在ODF架或终端盒做终端,光缆内的金属构件、ODF架接地的装置方法,以及防雷接地线的规格、型号是否均符合设计要求.接地线严禁成螺旋形布放.光纤及尾纤预留在ODF架盘纤盒中安装,是否有足够的盘绕半径,要求盘绕自然、圆滑,并稳固、不松动.光纤成端后,光纤端别、序号是否有明显的标志.光缆进局图光缆成端图8、现场收尾8.1杆路自检整治参与单位：监理单位、施工单位责任单位：施工单位检查杆路<杆梢>是否有偏移情况,对于角度较大的吊档<俯角>、顶档<仰角>和转角杆是否设置附助装置,制作工艺是否符合设计要求.光缆的过杆保护、角杆保护、吊线接头处保护、过树竹保护.三线交越保护的设置是否合理,光缆预留、接头预留是否绑扎,接头两端滴水弯的制作设置是否合理.电杆洞和拉线洞是否已经培土,铁附件、引上钢管是否涂防锈漆,引上钢管口是否已经堵塞.中继段光缆OTDR测试双窗口损耗是否符合设计,接头损耗是否符合设计要求.过树竹保护图过杆保护图电杆培土图8.2 场地清理参与单位：监理单位、施工单位责任单位：施工单位施工完成后应督促施工单位对施工场所进行清洁,并把施工垃圾带离施工现场妥善处置,防止留下安全隐患.同时应督促施工单位把剩余材料按要求进行保管或移交.。

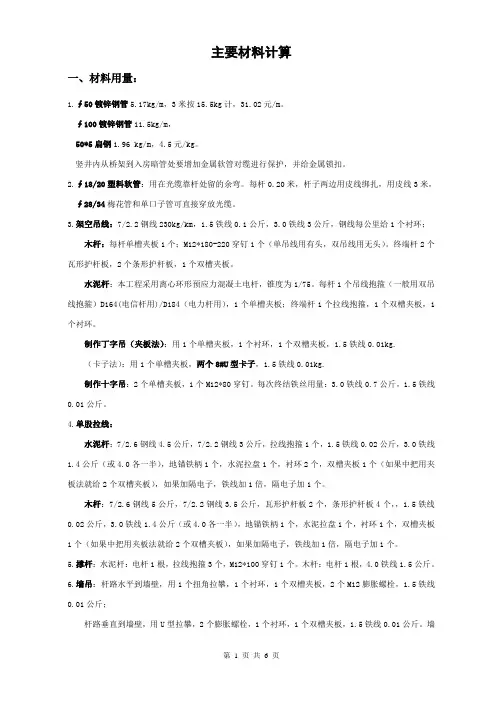

主要材料计算一、材料用量：1.∮50镀锌钢管5.17kg/m，3米按15.5kg计，31.02元/m。

∮100镀锌钢管11.5kg/m，50*5扁钢1.96 kg/m，4.5元/kg。

竖井内从桥架到入房暗管处要增加金属软管对缆进行保护，并给金属锁扣。

2.∮18/20塑料软管：用在光缆靠杆处留的余弯。

每杆0.20米，杆子两边用皮线绑扎，用皮线3米，∮28/34梅花管和单口子管可直接穿放光缆。

3.架空吊线：7/2.2钢线230kg/km，1.5铁线0.1公斤，3.0铁线3公斤，钢线每公里给1个衬环；木杆：每杆单槽夹板1个；M12*180-220穿钉1个（单吊线用有头，双吊线用无头）。

终端杆2个瓦形护杆板，2个条形护杆板，1个双槽夹板。

水泥杆：本工程采用离心环形预应力混凝土电杆，锥度为1/75。

每杆1个吊线抱箍（一般用双吊线抱箍）D164(电信杆用)/D184（电力杆用），1个单槽夹板；终端杆1个拉线抱箍，1个双槽夹板，1个衬环。

制作丁字吊（夹板法）：用1个单槽夹板，1个衬环，1个双槽夹板，1.5铁线0.01kg.（卡子法）：用1个单槽夹板，两个8#U型卡子，1.5铁线0.01kg.制作十字吊：2个单槽夹板，1个M12*80穿钉。

每次终结铁丝用量：3.0铁线0.7公斤，1.5铁线0.01公斤。

4.单股拉线：水泥杆：7/2.6钢线4.5公斤，7/2.2钢线3公斤，拉线抱箍1个，1.5铁线0.02公斤，3.0铁线1.4公斤（或4.0各一半），地锚铁柄1个，水泥拉盘1个，衬环2个，双槽夹板1个（如果中把用夹板法就给2个双槽夹板），如果加隔电子，铁线加1倍，隔电子加1个。

木杆：7/2.6钢线5公斤，7/2.2钢线3.5公斤，瓦形护杆板2个，条形护杆板4个，，1.5铁线0.02公斤，3.0铁线1.4公斤（或4.0各一半），地锚铁柄1个，水泥拉盘1个，衬环1个，双槽夹板1个（如果中把用夹板法就给2个双槽夹板），如果加隔电子，铁线加1倍，隔电子加1个。

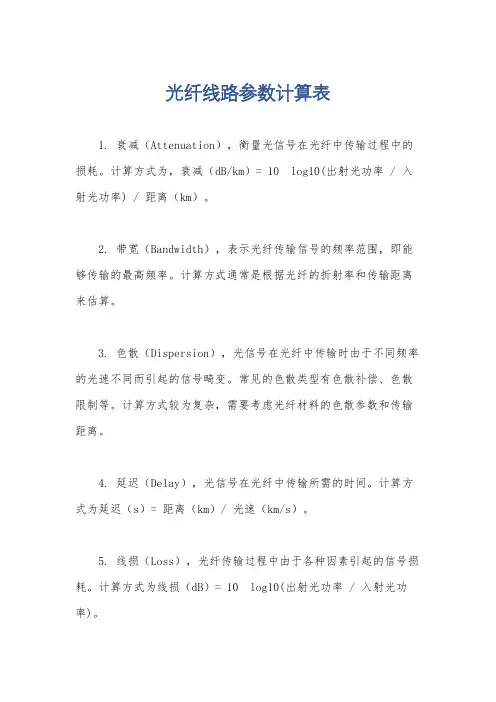

光纤线路参数计算表
1. 衰减（Attenuation），衡量光信号在光纤中传输过程中的损耗。

计算方式为，衰减（dB/km）= 10 log10(出射光功率 / 入射光功率) / 距离（km）。

2. 带宽（Bandwidth），表示光纤传输信号的频率范围，即能够传输的最高频率。

计算方式通常是根据光纤的折射率和传输距离来估算。

3. 色散（Dispersion），光信号在光纤中传输时由于不同频率的光速不同而引起的信号畸变。

常见的色散类型有色散补偿、色散限制等。

计算方式较为复杂，需要考虑光纤材料的色散参数和传输距离。

4. 延迟（Delay），光信号在光纤中传输所需的时间。

计算方式为延迟（s）= 距离（km）/ 光速（km/s）。

5. 线损（Loss），光纤传输过程中由于各种因素引起的信号损耗。

计算方式为线损（dB）= 10 log10(出射光功率 / 入射光功率)。

6. 折射率（Refractive index），光纤材料中光信号的传播速度与真空中光速的比值。

计算方式为折射率 = 真空中光速 / 光纤中光速。

7. 数字孔径（Numerical Aperture），光纤的传输能力和光束聚焦能力的度量。

计算方式为数字孔径 = 根号下(折射率平方纤芯折射率平方)。

8. 纤芯直径（Core diameter），光纤中心传输信号的区域直径。

计算方式为纤芯直径 = 2 数字孔径纤芯模式场直径。

以上仅是一些常见的光纤线路参数，实际使用中可能还会涉及其他参数。

在计算光纤线路参数时，需要根据具体的光纤材料、设备和传输距离等因素进行调整和计算。

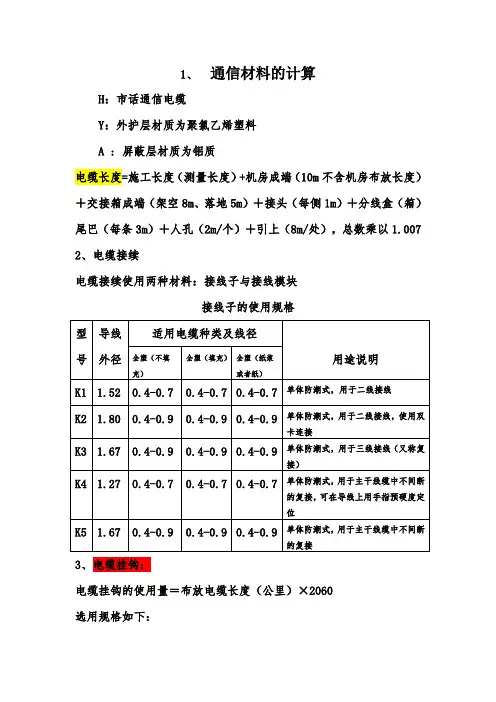

1、通信材料的计算H：市话通信电缆Y：外护层材质为聚氯乙烯塑料A : 屏蔽层材质为铝质电缆长度=施工长度（测量长度）+机房成端（10m不含机房布放长度）＋交接箱成端（架空8m、落地5m）＋接头（每侧1m）＋分线盒（箱）尾巴（每条3m）＋人孔（2m/个）＋引上（8m/处），总数乘以1.007 2、电缆接续电缆接续使用两种材料：接线子与接线模块接线子的使用规格3、电缆挂钩：电缆挂钩的使用量＝布放电缆长度（公里）×2060选用规格如下：合挂时，根据合挂电缆的规格选用合适的挂钩，要求是：电缆通常按挂钩容积的70％考虑。

（1）电缆挂钩的拖挂距离为50cm,偏差不大于±3cm；（2）电杆两侧第一个挂钩距离吊线夹板或者其他固定物间距为25cm,偏差不大于±2cm；（3）电缆挂钩要求拖挂整齐，在吊线上的拖挂方向一致，挂钩的锌托板务必齐备并无锈蚀；（4）电缆拖挂后应该平直无弯曲，无机械损伤，如压扁折裂、刮痕或者扭伤。

4、电缆接续接头处通常使用热缩套管（瑞侃牌）另外还有玻璃钢套管（不常用）与开启式套管（不常用）RSB:热缩套管 RSBF：分歧式热缩套管（架空式）RSBJF：防潮型热缩套管（地埋）RSBAF：加强型热缩套管（电缆很大，1800对以上）接续套管的型号应根据各地的要求去选用，通常情况下，热缩套管选用规格如下：实际用管＝工程量数×1.0132/11-300的含义：11是最小包住11径，32是最大包住32径，长度300。

5、单槽夹板单槽夹板数=吊线抱箍+丁字吊+十字吊数×2+L支架数。

损耗系数为0.01。

6、双槽夹板掉线终端回头通常给一个夹板，拉线上用夹板法时，每条拉线给两个夹板。

墙壁吊线回头用夹板法时，还要加上终端支撑物。

双槽夹板数=(吊线回头数+拉线数×2) ×1.01.7、三股衬环7/2.2架空吊线终端数＋丁字吊数＋墙壁吊线终端数（扭角拉攀数）＋吊线接续数×2＋7/2.2拉线数×2损耗系数为0.01。

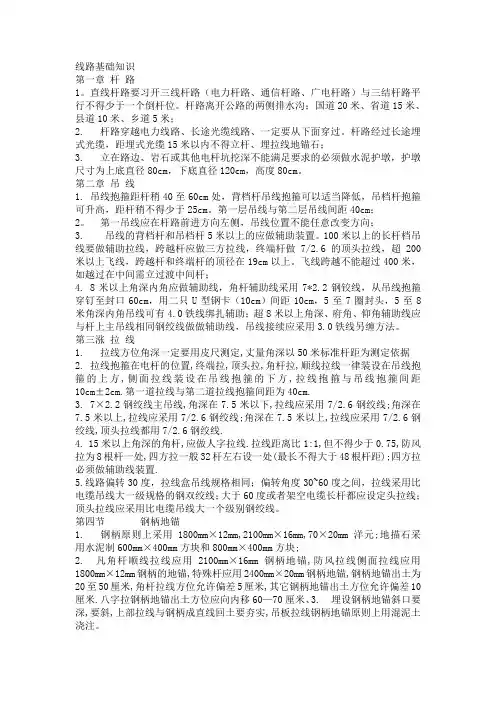

线路基础知识第一章杆路1。

直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。

杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；2. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。

杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；3. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm。

第二章吊线1. 吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。

第一层吊线与第二层吊线间距40cm；2。

第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3. 吊线的背档杆和吊档杆5米以上的应做辅助装置。

100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。

飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4. 8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。

第三涨拉线1. 拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2. 拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm.第一道拉线与第二道拉线抱箍间距为40cm.3. 7×2.2钢绞线主吊线,角深在7.5米以下,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线,顶头拉线都用7/2.6钢绞线.4. 15米以上角深的角杆,应做人字拉线.拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置.5.线路偏转30度，拉线盒吊线规格相同；偏转角度30~60度之间，拉线采用比电缆吊线大一级规格的钢双绞线；大于60度或者架空电缆长杆都应设定头拉线；顶头拉线应采用比电缆吊线大一个级别钢绞线。

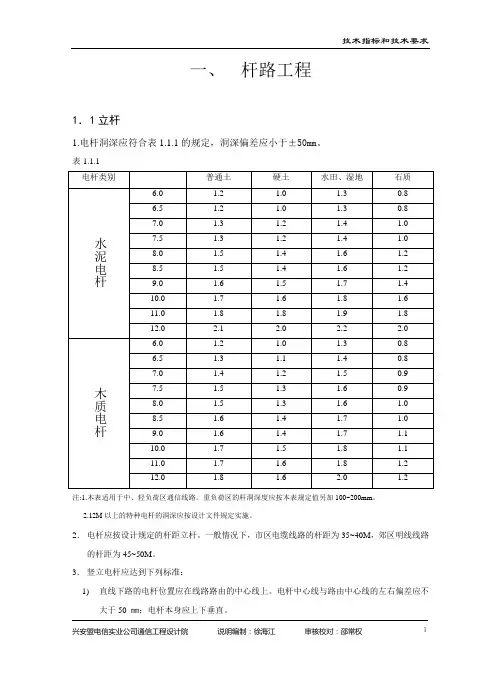

一、杆路工程1．1立杆1.电杆洞深应符合表1.1.1的规定，洞深偏差应小于±50mm。

表1.1.1注:1.本表适用于中、轻负荷区通信线路。

重负荷区的杆洞深度应按本表规定值另加100~200mm。

2.12M以上的特种电杆的洞深应按设计文件规定实施。

2．电杆应按设计规定的杆距立杆。

一般情况下，市区电缆线路的杆距为35~40M，郊区明线线路的杆距为45~50M。

3．竖立电杆应达到下列标准：1)直线下路的电杆位置应在线路路由的中心线上。

电杆中心线与路由中心线的左右偏差应不大于50 ㎜；电杆本身应上下垂直。

2)角杆应在线路转角点内移。

水泥电杆的内移值为100~150㎜，木杆内移值为200~400㎜。

因地形限制或装撑木的角杆可不内移。

3)终端杆竖立后应向拉线侧倾斜100~200㎜。

1．2接杆1．应按设计规定的长度、方式、方法进行电杆接长。

2．水泥杆接杆必须采用“等径水泥电杆“叠加接长，两杆间用法兰盘或钢板圈接续。

3．木杆接杆杆高在12M以下（轻负荷的电杆在15M以下）时可采用单接杆；超过12M（轻负荷的电杆为15M以上）时应采用品接杆。

4．木杆接杆应负荷下列规定：1)杆身挺直、径差较小、表面无大节疤。

2)下节杆的梢径不得小于上节杆的梢径。

3)单接杆的下节杆梢径不得小于上节杆根茎的四分之三。

5．木杆的单接杆、品接杆规定应符合验收规范。

1．3杆根装置1．水泥电杆杆根装置应用混凝土卡盘，以“U”字型抱箍固定，卡盘、抱箍型号、规格见设计文件。

木杆杆根装置应用横木，以4.0钢线缠绕固定。

2．直线杆路电杆杆根装置的位置应符合下列规定：1)一般线路应按设计规定装置，无明确规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。

2)杆距长度不等时应装在长杆档侧。

3．角杆、终端杆杆根装置应符合下列规定：1)单装置应装在拉线方向的反侧，与拉线方向呈“T”形垂直。

2)双装置的下装置应装在电杆拉线侧，上装置应装在拉线方向的反侧；上下装置与拉线方向呈“T”形垂直。

的长度，所以我们在算引上的时吊线，然后就是钉固式墙壁电宽＋（沟深×2）。

封与沟壁间距一般每边取150MM.位没有规定死，一般也是上面这样取定的宽度为1000mm。

工人员或监理人员签字盖章！；如果在150-250mm之间 就按250mm以下算；以此类推）暗管或者明PVC管(不含再施工测量里面)如果局要求调整，一般工日系数为0.65左右，么文件规定，实际与建设方协商计取。

察费的仍然要开的。

至于要说理由，只备或是到交接箱列块之间的电缆部分。

有交接箱那种，主干300、配线500全是新做的话，实际配线量记列.例如:布放100对电缆全程测试条大对数电缆和几条小对数电缆),例如:100对电是0.8百对,因为还剩余了20对线没接!工日，而有的地方并没有按照这样的做法去算，多就多给点，钱少就少给一点，调整投资的，164抱箍2个，连接铁片两条，一条连接杆稍的是必须要监理或者随工人员签证！准备明天请监理,移动公司和设计一起去看现场.情况换用大一点的挂钩。

限制，取两者的最小值作为理论传输距离。

应小于7×2.0钢绞线，一般选择7×2.2。

吊线安装垂本地区的温度变化决定。

吊线应间隔30杆档装设泄力是距离的2倍，S是导线截面积大小。

种情况用光纤链路测试：综合布线。

深度不是特别深的话，可以不计手推车倒运土方的量，需计列该工程量，短距离没有做硬性要求，因为也仅仅端机-光缆-中心机房损耗/个60米+终端余留30×2=长度取整数根光纤接头熔接衰减平均值 dB/个 ≤0.08160个用户，如果100M到桌面，则有16个用还和交换机有关系，按上述方法计算，可以保证在光缆 传输距离的情况下,最大能传多大速率的信号,如,计算率:200/5=40Mbit/s. 这里把bit和HZ的单位等同起来的带宽是一段光纤所能通过的最大调制频率脉冲的调制射器一般都是LED（发光二极管），要求光缆在850nm的缆在850nm时要达到2000MHz。

电线电缆材料用量计算公式1。

导体用量：〔Kg/Km〕=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。

绝缘用量：〔Kg/Km〕=〔D^2 - d^2〕* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。

外被用量：〔Kg/Km〕= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。

包带用量：〔Kg/Km〕= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。

缠绕用量：〔Kg/Km〕= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。

编织用量：〔Kg/Km〕= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF〔发泡〕-0.65；FRPE-1.7；Teflon〔FEP〕2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 〔均为假比重〕有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量〔kg/km〕重量=截面积×比重S=截面积〔mm2〕1. 铜线W=9S W=重量〔kg〕2. 铝线W=3S d=线径〔mm〕3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量〔kg/km〕1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距〔架空线〕负荷距=功率×长度=PL P=功率〔kw〕L=长度〔km〕例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2〞铜线40×2.5=100mm2 实际选用120mm2。

通信杆路的施工工艺要求1、杆路选定（1）杆路基本上沿各条公路的一侧敷设，部分沿途有当地的广电、邮电及其他的杆路敷设。

（2）杆路跨越较大的公路时，公路的两边应立加高杆，视现场情况可立9米、10米及12米杆。

（3）杆路跨越较大的河流或特殊地段时，应做特殊处理。

当杆档大于80米应做辅助吊线。

当杆子定在河床里，应做护墩进行有效的保护。

当杆子定在山谷下或河床里，地面起伏比较大，吊线仰视与杆稍的夹角呈45度或小于45度，高低落差大于15m时，应做双向拉线，锚柄选用2.1m。

（4）竖立电杆应达下列标准：①直线线路的电杆位置应在线路路由的中心线上。

电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。

②角杆应在线路转角点内移。

水泥电杆的内移值为100-150mm，因地形限制或装撑杆的角杆可不内移。

③终端杆竖立后应向拉线侧倾斜100-200mm。

2、材料的选用（1）水泥杆选用，一般工程采用7米（稍径15cm）杆为基本杆高，跨越公路用9米、10米或12米杆视情况而定。

在山区不跨越公路时，可选用6米（稍径13cm）杆。

（2）铁件全部采用热镀锌材料，吊线抱箍选用D144、D164、D184单吊抱箍，穿钉配备齐全，拉线抱箍选用D144、D164、D184抱箍。

（3）地锚拉柄、顶头杆、终端杆、防风拉、都采用2.1m的锚柄，配大号地锚块。

（4）光缆挂钩选用涂塑型35mm挂钩，光缆挂钩的扣挂距离50±3cm，扣挂方向要一致。

（5）衬环选用五股热镀锌衬环。

（6）吊线选用7／2.2镀锌钢绞线。

拉线应大于吊线的一个程式为7／2.6镀锌钢绞线。

3、吊线的终端与拉线制作方式（1）工程拉线制作方式采用夹板法。

上把要求挤紧五股衬环，后跟三眼双槽夹板，左右间隙空50mm后，用3.0铁线自缠100mm，空100mm后，缠50mm收头。

（2）钢绞线接续，钢线中间接续采用另缠法。

（3）吊线的终端要求与拉线上把相同。

（4）地锚杆出土面离地应小于40cm。
