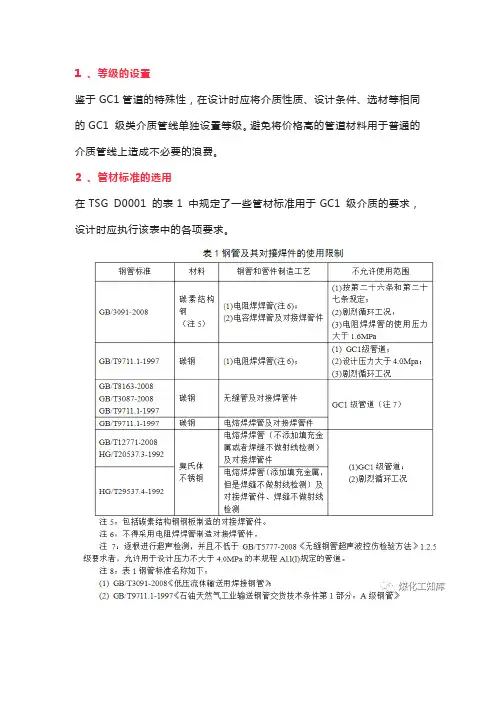

1 、等级的设置鉴于GC1管道的特殊性，在设计时应将介质性质、设计条件、选材等相同的GC1 级类介质管线单独设置等级。
避免将价格高的管道材料用于普通的介质管线上造成不必要的浪费。
2 、管材标准的选用在TSG D0001 的表1 中规定了一些管材标准用于GC1 级介质的要求，设计时应执行该表中的各项要求。
表列的不锈钢焊接钢管标准，建议不要选HG/T20537，一是因为该标准年份比较久远，在冶金、焊接、检测技术日新月异的今天，标准中一些要求从技术角度上来讲已经落后；另一原因是，对比GB/T12771-2008 标准，该标准的使用范围小，可生产的钢管材质也较少。
所以设计时多选用GB/T12771。
表1 中规定GB/T8163、GB3087、GB/T9711.1 不能被用于GC1 类介质管线，但在其注释7 中有补充说明：经过逐根超声检测并达到合格要求的，允许用于设计压力≤4.0Mpa 的本规程A1.1(1)规定的管道。
这条注释有别于GB/T20 01.2 中的要求的，这与两个标准的生效年份有关。
规范之所以对这三个标准的管材使用有限制，主要因为这三个标准中的管材在生产制造、检验、试验方面的要求较低，用于GC1 级管线，会存在一定的风险。
设计时，需综合考虑管材的经济性和安全性，做最优选用。
目前GB/T9711 系列标准已升版为GB/T9711-2017。
新版中，钢管等级PSL1 对应的是原GB/T9711.1 中的管材，PSL2对应的是原GB/T9711.2 中的管材。
在《全国压力管道设计审批人员培训教材》第三版中，对GB/T9711 的使用限制与附表1 中对GB/T9711.1 的规定是相同的。
选用该标准时，需注意其不允许使用的范围。
GB/T9948-2013、GB/T6479-2013 和GB/T5310-2017 用于GC1 级无缝管线是可选的。
从这三个标准各自的名称可以看出它们的使用范围的侧重。
另外还应注意标准中的一些特有的要求，比如：只有GB6479 对优质碳素钢的低温冲击试验有规定；而在GB9948-2013 中有晶间腐蚀试验的要求和钢管用于含H2S 环境的补充技术要求。

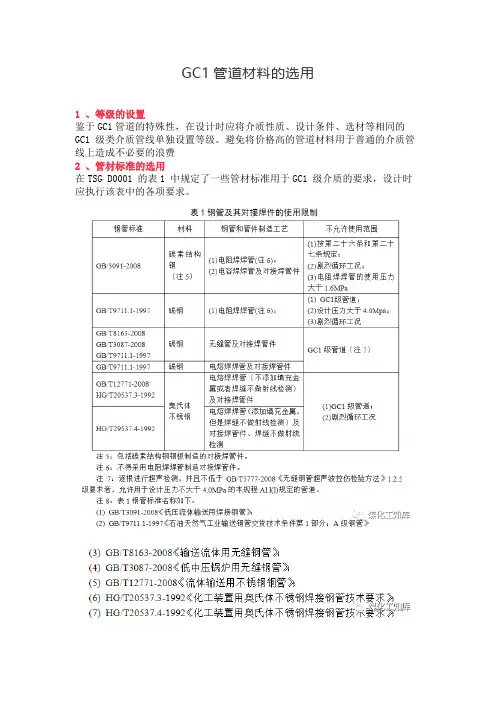

GC1管道材料的选用1 、等级的设置鉴于GC1管道的特殊性，在设计时应将介质性质、设计条件、选材等相同的GC1 级类介质管线单独设置等级。
避免将价格高的管道材料用于普通的介质管线上造成不必要的浪费2 、管材标准的选用在TSG D0001 的表1 中规定了一些管材标准用于GC1 级介质的要求，设计时应执行该表中的各项要求。
表列的不锈钢焊接钢管标准，建议不要选HG/T20537，一是因为该标准年份比较久远，在冶金、焊接、检测技术日新月异的今天，标准中一些要求从技术角度上来讲已经落后；另一原因是，对比GB/T12771-2008 标准，该标准的使用范围小，可生产的钢管材质也较少。
所以设计时多选用GB/T12771。
表1 中规定GB/T8163、GB3087、GB/T9711.1 不能被用于GC1 类介质管线，但在其注释7 中有补充说明：经过逐根超声检测并达到合格要求的，允许用于设计压力≤4.0Mpa 的本规程A1.1(1)规定的管道。
这条注释有别于GB/T20 01.2 中的要求的，这与两个标准的生效年份有关。
规范之所以对这三个标准的管材使用有限制，主要因为这三个标准中的管材在生产制造、检验、试验方面的要求较低，用于GC1 级管线，会存在一定的风险。
设计时，需综合考虑管材的经济性和安全性，做最优选用。
目前GB/T9711 系列标准已升版为GB/T9711-2017。
新版中，钢管等级PSL1 对应的是原GB/T9711.1 中的管材，PSL2对应的是原GB/T9711.2 中的管材。
在《全国压力管道设计审批人员培训教材》第三版中，对GB/T9711 的使用限制与附表1 中对GB/T9711.1 的规定是相同的。
选用该标准时，需注意其不允许使用的范围。
GB/T9948-2013、GB/T6479-2013 和GB/T5310-2017 用于GC1 级无缝管线是可选的。
从这三个标准各自的名称可以看出它们的使用范围的侧重。
目录1 目的 (2)2 范围 (2)3 职责 (2)4 本规定引用标准 (2)5 管道级别 (6)6 管道设计条件 (7)7 管道设计基准 (11)8 管道器材选用 (13)9 管道组成件的选用 (30)10 附加说明 (41)1 目的为了贯彻国家质量监督检验检疫总局《压力容器压力管道设计单位资格许可与管理规则》、劳动部颁发的《压力管道安全管理与监察规定》及中国石油化工集团公司《压力容器压力管道设计单位资格许可与管理规则实施细则》，加强石油化工工艺装置及公用物料系统中金属压力管道材料设计的规范和管理，确保石油化工工艺装置及公用物料系统中金属压力管道材料的设计质量，特制订本制度。
2 范围本规定适用于石油化工工艺装置及公用物料系统中，金属管道设计基础条件的确定和设计压力不大于35.OMPa，设计温度不超过材料允许使用温度范围的石油化工压力管道组成件的材料选用。
本规定不适用于有色金属管道,3 职责本规定由镇海石化工程有限责任公司设计部负责实施。
4 本规定引用标准《钢制压力容器》GB 150《优质碳素结构钢》GB／T 699《碳素结构钢》GB 700《不锈钢棒》GB 1220《耐热钢棒》GB 1221《低合金高强度结构钢》GB／T I591《合金结构钢技术条件》GB 3077《输送流体用无缝钢管》GB／T 8163《低中压锅炉用无缝钢管》GB 3087《高压锅炉用无缝钢管》GB 5310《石油裂化用无缝钢管》GB 9948《化肥设备用高压无缝钢管》GB 6479《流体输送用不锈钢无缝钢管》GB／T 14976《流体输送用不锈钢焊接钢管》GB 12771《低压流体输送用镀锌焊接钢管》GB／T 3091《低压流体输送用焊接钢管》GB／T 3092《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB／T 9711.1 《无缝钢管尺寸、外形、重量及允许偏差》GB／T 17395《不锈钢晶间腐蚀试验方法》GB／T 4334.1～4334.5《工业金属管道工程施工及验收规范》GB 50235《职业性接触毒物危害程度分级》GB 5044《石油化工企业设计防火规范》GB 50160（1999年版）《用螺纹密封的管螺纹》GB／T 7306《60°圆锥管螺纹》GB／T 12716《钢制对焊无缝管件》GB／T 12459《钢板制对焊管件》GB／T 13401《锻钢制承插焊管件》GB／T 14383《锻钢制螺纹管件》GB／T 14626《石棉橡胶板》GB／T 3985《耐油石棉橡胶板》GB／T 539《石油化工企业配管工程术语》SH 3051《管法兰用石棉橡胶板垫片》SH 3401《管法兰用聚四氟乙烯包覆垫片》SH 3402《管法兰用金属环垫》SH 3403《管法兰用紧固件》SH 3404《石油化工企业钢管尺寸系列》SH 3405《石油化工钢制管法兰》SH 3406《管法兰用缠绕式垫片》SH 3407《钢制对焊无缝管件》SH 3408《钢板制对焊管件》SH 3409《锻钢制承插焊管件》SH 3410《石油化工钢制阀门选用、检验及验收》SH/T 3064《石油化工企业管道支吊架设计规范》SH 3073《石油化工钢制压力容器材料选用标准》SH 3075《加工高硫原油重点装置主要设备设计选材导则》SH／T 3096。

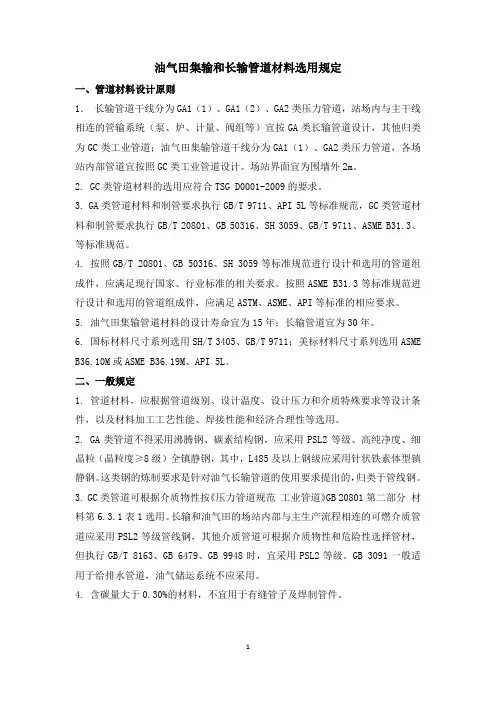

油气田集输和长输管道材料选用规定一、管道材料设计原则1．长输管道干线分为GA1（1）、GA1（2）、GA2类压力管道，站场内与主干线相连的管输系统（泵、炉、计量、阀组等）宜按GA类长输管道设计，其他归类为GC类工业管道；油气田集输管道干线分为GA1（1）、GA2类压力管道，各场站内部管道宜按照GC类工业管道设计。
场站界面宜为围墙外2m。
2. GC类管道材料的选用应符合TSG D0001-2009的要求。
3. GA类管道材料和制管要求执行GB/T 9711、API 5L等标准规范，GC类管道材料和制管要求执行GB/T 20801、GB 50316、SH 3059、GB/T 9711、ASME B31.3、等标准规范。
4. 按照GB/T 20801、GB 50316、SH 3059等标准规范进行设计和选用的管道组成件，应满足现行国家、行业标准的相关要求。
按照ASME B31.3等标准规范进行设计和选用的管道组成件，应满足ASTM、ASME、API等标准的相应要求。
5. 油气田集输管道材料的设计寿命宜为15年；长输管道宜为30年。
6. 国标材料尺寸系列选用SH/T 3405、GB/T 9711；美标材料尺寸系列选用ASME B36.10M或ASME B36.19M、API 5L。
二、一般规定1. 管道材料，应根据管道级别、设计温度、设计压力和介质特殊要求等设计条件，以及材料加工工艺性能、焊接性能和经济合理性等选用。
2. GA类管道不得采用沸腾钢、碳素结构钢，应采用PSL2等级、高纯净度、细晶粒（晶粒度≥8级）全镇静钢，其中，L485及以上钢级应采用针状铁素体型镇静钢。
这类钢的炼制要求是针对油气长输管道的使用要求提出的，归类于管线钢。
3. GC类管道可根据介质物性按《压力管道规范工业管道》GB 20801第二部分材料第6.3.1表1选用。
长输和油气田的场站内部与主生产流程相连的可燃介质管道应采用PSL2等级管线钢，其他介质管道可根据介质物性和危险性选择管材，但执行GB/T 8163、GB 6479、GB 9948时，宜采用PSL2等级。
编制徐世平审核徐心兰会签王崇谦徐思文齐青批准张德姜目次1 总则1.1 适用范围1.2 引用标准1.3 替代标准2 一般规定3 管道材料等级表附录 A 编制说明1 总则1.1 适用范围本标准适用于炼油和石油化工企业工艺装置工艺管道及管道组成件的选用。
1.2 引用标准在使用本标准时 , 尚应符合下列标准的规定 :a GB/T 3091 《低压流体输送用镀锌焊接钢管》b GB 5310 《高压锅炉用无缝钢管》c GB/T 8163 《输送流体用无缝钢管》d GB/T 9114.2 《 PN1.0Mpa (10bar 凸面带颈螺纹钢制管法兰》e GB/T 9114.3 《 PN2.5Mpa (25bar 凸面带颈螺纹钢制管法兰》f GB 9948 《石油裂化用无缝钢管》g GB/T 12459 《钢制对焊无缝管件》h GB/T 13401 《钢板制对焊管件》i GB/T 14626 《锻钢制螺纹管件》j GB/T 14976 《流体输送用不锈钢无缝钢管》k HG 20593 《板式平焊钢制管法兰 (欧洲体系》l HG20595 《带颈对焊钢制管法兰 (欧洲体系》m HG 20601《钢制管法兰盖 (欧洲体系》n HG 20606 《钢制管法兰用非金属平垫片 (欧洲体系》o HG 20608 《钢制管法兰用柔性石墨复合垫片 (欧洲体系》p HG 20610 《钢制管法兰用缠绕式垫片 (欧洲体系》q HG 20612 《钢制管法兰用金属环垫 (欧洲体系》r JB/T 82.1 《凸面对焊钢制管法兰》s JB/T 82.2 《凹凸面对焊钢制管法兰》t JB/T 82.4 《环连接面对焊钢制管法兰》u JB/T 86.1 《凸面钢制管法兰盖》v JB/T 86.2 《凹凸面钢制管法兰盖》w JB/T 87 《管路法兰用石棉橡胶垫片》x JB/T 89 《管路法兰用金属环垫》y JB/T 90 《管路法兰用缠绕式垫片》z SH 3059 《石油化工企业管道设计器材选用通则》aa SH 3403 《管法兰用金属环垫》ab SH 3404 《管法兰用紧固件》ac SH 3407 《管法兰用缠绕式垫片》ad SH 3408 《钢制对焊无缝管件》ae SH 3410 《锻钢制承插焊管件》af SY/T 5037 《普通流体输送管道用螺旋埋弧焊钢管》1.3 替代标准本标准替代 BA3-3-1-96《管道器材选用规定》和 BA3-3-2-92《管道等级表》。

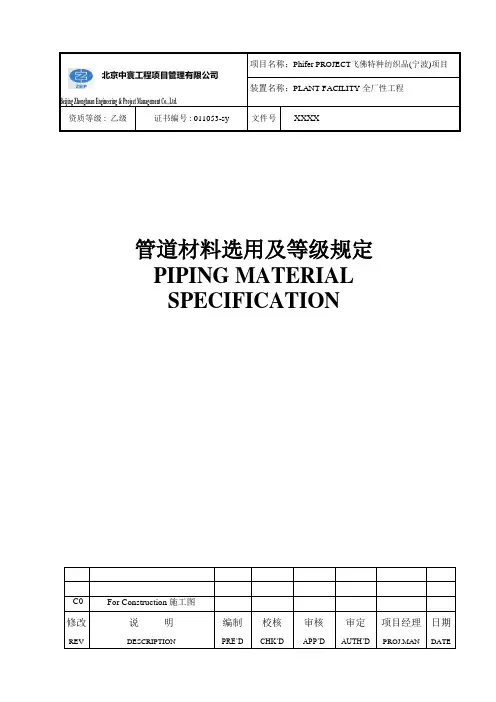

北京中寰工程项目管理有限公司Beijing Zhonghuan Engineering & Project Management Co., Ltd.项目名称：Phifer PROJECT飞佛特种纺织品(宁波)项目装置名称：PLANT FACILITY 全厂性工程资质等级 : 乙级证书编号 : 011053-sy 文件号 XXXX C0 For Construction 施工图修改REV 说明DESCRIPTION编制PRE’D校核CHK’D审核APP’D审定AUTH’D项目经理PROJ.MAN日期DATE 管道材料选用及等级规定PIPING MATERIALSPECIFICATION飞佛特种纺织品(宁波)项目第2页43页管材专业施工图Phifer Project1. 缩写词缩写词说明B 英寸BB 螺栓连接型阀盖BC 螺栓连接型阀帽BE 坡口端BW 对焊C.A 腐蚀裕量(mm)CALC 计算C.I 铸铁C.S 碳钢DWG 图EC 外部涂覆EFW 电熔焊ERW 电阻焊FF 全平面FLG 法兰FLGD 法兰型F to F 面到面F.V 全真空F.FULL 通径防火FMF 凹面F.W 现场焊GALV 镀锌HEX.NUT 六角螺母H.F 硬质合金面ID 内径ISNS 内螺纹暗杆ISRS 内螺纹,明杆LIFT 升降式LJ 活套法兰MAX 最大M.BOLT 机制螺栓MF 凸面MIN 最小MFR'S STD 制造商标准NB 无阀盖NO 序号NOM 通常 , 公称NPS 公称管径飞佛特种纺织品(宁波)项目第3页43页管材专业施工图Phifer Project缩写词说明OD 外径P.P 聚丙烯PTFE 聚四氟乙烯PVC 聚氯乙烯PWHT 焊后热处理PE 平端R 半径RF 突面RTFE 加强四氟SB 螺纹阀盖S.BOLT 双头螺栓SCH 管壁厚表号SG 小槽面SCRD 螺纹SH 表面硬化钢SMLS 无缝SO 滑套焊接SPIRAL 缠绕垫片SR 应力消除S.S 不锈钢ST 小榫面SW 承插SWING 旋启式T 螺纹TE 螺纹端WELD 焊接WN 高颈法兰飞佛特种纺织品(宁波)项目第4页43页管材专业施工图Phifer Project2．0 管道等级索引等级号介质代号最大口径设计温度设计压力法兰等级材质腐蚀裕度英寸°C MPag (mm)01 IA,PA,PRW,FW,RW X X X 150 RF Q235A(GALV) 0.002 CW,PRW X X/-X X 150 RF ST.20 1.5飞佛特种纺织品(宁波)项目第5页43页管材专业施工图Phifer Project3．0 管道材料等级等级号：01流体介质IA,PA,PRW,FW,RW 分支表腐蚀裕量0.0 mm 温度－压力温度°C X X焊后热处理不要额定值压力 MPa X X名称公称直径材料制造端部壁厚标准号备注ITEM NOM. SIZE MATERIAL PRODUCT END WALL THICK REF. TO NOTE管子PIPE1/2 – 2 Q235A(GALV) ERW TE SCH 80 GB/T30913 –4 Q235A(GALV) ERW BE SCH 40 GB/T13793弯头,异径管,三通,管帽 ELBOW,REDUCER,TEE,CAP1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.113 –4 20(GALV) SMLS BW SCH 40 ASME B16.9活接头 UNION1/2 – 2 20(GALV) FORGE SCRD CL.3000 MSS SP-83管接头 COUPLING1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.11半管接头 HALF COUPLING1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.11丝堵 PLUG1/2 – 1 20(GALV) FORGE MTE ASME B16.11短管 STRAIGHT NIPPLES1/2 – 2 Q235A(GALV) ERW BET SCH 80 L=100mm名称公称直径材料等级类型–密封面厚度标准号备注ITEM NOM. SIZE MATERIAL CLASS TYPE- FACE REF. TO NOTE法兰FLANGE1/2 – 2 20(GALV) 150 TE-RF ASME B16.53 –4 20(GALV) 150 SO-RF ASME B16.5法兰盖 BLIND FLANGE1/2 – 4 20(GALV) 150 RF ASME B16.5垫片 GASKET150 RF 1.5mm HG20629 1/2 – 4 柔性石墨复合垫/304螺栓/螺母 BOLT/NUT1/2 – 4 8.8/8 150 S.BOLT/HEX. NUT GB901飞佛特种纺织品(宁波)项目第6页43页管材专业施工图Phifer Project等级号：01流体介质IA,PA,PRW,CDA 分支表 T - 01腐蚀裕量0.0 mm 温度－压力温度°C 50 100焊后热处理不要额定值压力 MPa 1.53 1.42名称公称直径阀体/阀芯等级端部类型阀号标准号备注球阀1/2 - 2 A105/316+PTFE 800 SCRD L-201 BS53511/2 - 2 BRASS/CrNi+PTFE 800 SCRD L-211 BS5351 (4)1/2 - 6 A216GR.WCB/316+PT150 RF FULL L-205 ASME B16.10/BS5351FE止回阀1/2-11/2 A105/316 800 SCRD BC,LIFT L-801 BS5352闸阀1/2 - 2 A105/13Cr 800 SCRD BB,OS&Y L-403 API 6023 - 6 A216GR.WCB/13Cr 150 RF BB,OS&Y L-401 ASME B16.10/API600截止阀1/2 - 2 A105/13Cr 800 SCRD BB,OS&Y L-605 API 6023 - 6 A216GR.WCB/13Cr 150 RF BB,OS&Y L-603 ASME B16.10/BS1873飞佛特种纺织品(宁波)项目第7页43页管材专业施工图Phifer Project等级号：01PIPING MATERIAL SPECIFICATION SPECIFICATION CODE: 01NOMINAL HEADER SIZENOMINALPIPE SIZE24 20 18 16 14 12 10 8 6 4 3 2 1 1/2 1 3/4 1/2N 1/2 HC HC TRT TRT TRT TRT T O 3/4 HC HC TRT TRT TRT T M 1 HC HC TRT TRT TI 1 1/2 HC HC TRT TN 2 HC TRB TA 3 TRB TBL 4 TB6B 8R 10A 12N 14C 16H 1820S 24IZE飞佛特种纺织品(宁波)项目第8页43页管材专业施工图Phifer Project4.0 材料等级说明：（1）管道外径及壁厚见“管道壁厚表”（2）具体长度视保温厚度而定（3）对焊管件的壁厚应与所连接管子的壁厚一致（4）仅用于放空、排净和压力计的组合件（5）仅用于压力计组合件（6）100%探伤（7）现场制作，见附图（8）管子的材料、制造及加工标准见GB/T14976（9）管子的材料、制造及加工标准见GB12771。

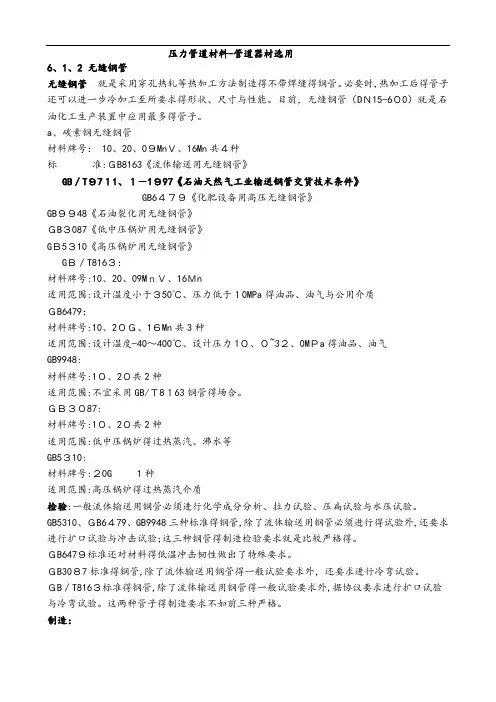

压力管道材料-管道器材选用6、1、2 无缝钢管无缝钢管就是采用穿孔热轧等热加工方法制造得不带焊缝得钢管。
