管道材料等级编号规定
- 格式:docx
- 大小:18.39 KB
- 文档页数:4

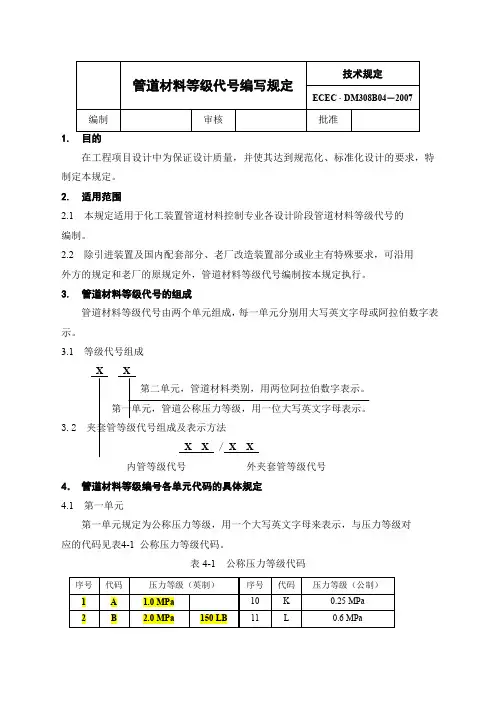

1.
在工程项目设计中为保证设计质量,并使其达到规范化、标准化设计的要求,特制定本规定。
2.适用范围
本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。
除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求,可沿用
外方的规定和老厂的原规定外,管道材料等级代号编制按本规定执行。
3.管道材料等级代号的组成
管道材料等级代号由两个单元组成,每一单元分别用大写英文字母或阿拉伯数字表示。等级代号组成
第二单元,管道材料类别,用两位阿拉伯数字表示。
第一单元,管道公称压力等级,用一位大写英文字母表示。
XX/XX
内管等级代号外夹套管等级代号
4.管道材料等级编号各单元代码的具体规定
第一单元
第一单元规定为公称压力等级,用一个大写英文字母来表示,与压力等级对
应的代码见表4-1公称压力等级代码。
表4-1公称压力等级代码
第二单元规定为材料类别,用两位阿拉伯数字来表示。与材料类别对应的代码见表4-2材料类别代码。
第三单元规定为管道等级序号,即在相同的压力和类似或相同的材料的情况下表示不同的管道等级,用一位数字或两位数字来表示。
5.标注示例
BB1
第三单元,相同的压力和类似或相同的材料下的变化顺序
号,表示其顺序号为1。
第二单元,管道的主要材料类别代号,表示其材料类别为碳钢类。
第一单元,管道公称压力等级代号,表示其压力等级为150LB。
