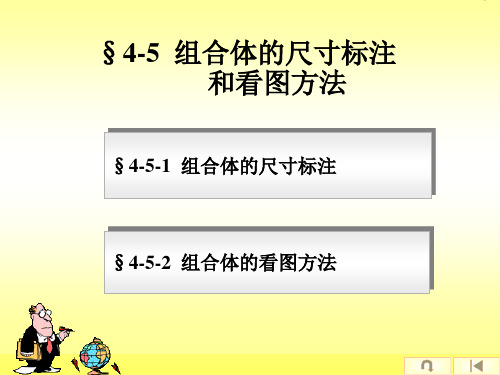

§4-5 组合体的尺寸标注和看图方法§4-5-1 组合体的尺寸标注§4-5-2 组合体的看图方法§4 –5-1 组合体的尺寸标注一、组合体尺寸标注的基本要求二、尺寸分类和尺寸基准三、基本形体尺寸注法四、总体尺寸注法五、截割体、相贯体的尺寸标注六、标注尺寸应注意的问题七、标注尺寸举例一、组合体尺寸标注的基本要求1.规范尺寸标注符合国家标准的规定，即严格遵守国家标准《机械制图》(GB/T4458.4-2003)的规定2.齐全尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。
3.清晰每个形体的尺寸须标注在反映该形体形状和位置最清晰的图形上，安排要清晰，标注要合理。
二、尺寸分析和尺寸基准1. 尺寸基准注尺寸的起点就是尺寸基准。
2. 定形尺寸确定组合体各组成部分形状大小的尺寸。
3. 定位尺寸确定各基本形体之间的相对位置尺寸。
4. 总体尺寸组合体的总长、总宽、总高尺寸。
尺寸基准和定位尺寸1、尺寸基准确定尺寸位置的几何元素（点、线、面）称为尺寸基准。
基准分为主要基准和辅助基准（有尺寸联系）。
在三维空间中，应该有长、宽、高三个方向的尺寸基准。
一般采用组合体（或形体）的对称中心平面（线）、主要的轴线和较大的平面（底面、端面）作为主要基准。
2、定位尺寸定位尺寸是确定形体间相对位置的尺寸。
两个形体间应该有三个方向的定位尺寸。
若两形体在某一方向处于叠加（或挖切）、共面、对称、同轴之一时，就可省略一个定位尺寸。
高度方向基准宽度方向基准长度方向基准1. 尺寸基准9148142011445224402. 定形尺寸64424313. 定位尺寸4014149611445224831总体尺寸4. 总体尺寸6442431例2. 定位尺寸标注标注定位尺寸应注意以下三点1. 当基本几何体之间的相对位置为叠加、共面、或处于组合体的对称面上时，在相应方向不需要定位尺寸。
2. 以对称中心线为基准的定位尺寸，一般不从对称中心线注起，而是直接标注互相对称的两要素之间的距离。
陕西省精品课程《工程制图与计算机绘图》 Ch10 零 件 图10.1 零件图的作用与内容10.2 零件图的视图选择10.3 零件图的绘制步骤10.4 零件的尺寸标注10.5 零件的技术要求10.6 零件的材料主视图是零件图的核心，应优先确定主视图。
选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；1. 主视图的选择反映零件主要的形状和结构主视图是零件图的核心，应优先确定主视图。
选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致；1. 主视图的选择1. 主视图的选择主视图是零件图的核心，应优先确定主视图。
选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致； 3） 工作位置原则：主视图尽可能与零件的工作位置一致。
1. 主视图的选择与零件工作位置一致1. 主视图的选择主视图是零件图的核心，应优先确定主视图。
选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致； 3） 工作位置原则：主视图尽可能与零件的工作位置一致。
三者矛盾时，形状特征原则为主，兼顾另外两个位置原则。
1. 主视图的选择工作位置形状结构1. 主视图的选择主视图是零件图的核心，应优先确定主视图。
选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致；3） 工作位置原则：主视图尽可能与零件的工作位置一致。
三者矛盾时，以形状特征原则为主，兼顾另外两个位置原则。
2. 其他视图的选择补充表达主视图没有表达清楚的结构形状。
争取用最少的视图表达零件的内、外结构。
1. 零件加工表面具有较小间距和峰谷所组成的几何形状特性，称为表面粗糙度。
2. 在装配图中尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸。
3. 用剖切平面剖开机件所得到的剖视图，称为局部剖视图。
4. 20.M20×1.5-5g6g的含义是：。
5. 装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的方。
6. 为了表示与本部件有装配关系，但又不属于本部件的其他相邻零、部件时，可采用画法，将其他相邻零、部件用细线画出。
7. 滚动轴承是用来支承的标准部件。
8. 标注尺寸要避免出现。
9. 不通螺孔圆锥面尖端的锥顶角一般画成度。
10. 基本视图的投影面为，它是以为基本投影面。
11. 在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件后绘制。
12. 形位公差的框格用线绘制，分成格或多格。
13. 标注尺寸要便于。
14. 螺纹是圆柱或圆锥表面上，沿所形成的具有规定牙型的连续凸起。
15. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。
16. 两个零件的接触表面，只用条共有的轮廓线表示；非接触面画条轮廓线。
17. 当机件的一个视图画成剖视图时，其它视图的不应受其影响。
1. 螺纹有单线和多线之分，沿一条形成的螺纹称为单线螺纹。
2. 以剖视图表示内、外螺纹连接时，其旋合部分应按的画法绘制。
3. 标注尺寸要便于。
4. 在装配图中尺寸表示机器、部件规格或性能的尺寸。
5. 当机件的一个视图画成剖视图时，其它视图的不应受其影响。
6. 形位公差的框格用线绘制，分成格或多格。
7. 零件加工表面具有较小间距和峰谷所组成的几何形状特性，称为表面粗糙度。
8. 假想用剖切面剖开机件，将处在观察者与之间的部分移去，而将向投影面投影所得到的图形称为剖视图。
9. 螺纹相邻两牙在线上对应两点间的轴向距离称为螺距。
10. 不通螺孔圆锥面尖端的锥顶角一般画成度。
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
工程制图_南昌大学中国大学mooc课后章节答案期末考试题库2023年1.组合体视图中的每一条线，必定是基本几何体的一个表面的积聚线。
参考答案:错误2.装配图的规定画法规定主要包括（）和简化画法等。
参考答案:假想画法_相邻零件的画法_剖面线的画法_夸大画法3.关于半剖视图，下列叙述正确的是：参考答案:半剖视与视图的分界应画细点划线_剖切标注与全剖视图不同_半个外形视图中虚线一般不画4.半剖视图中，半个剖视图已表达清楚的内部结构在半个视图中不画虚线。
参考答案:正确5.按照剖切面剖开机件的情况，剖视图可分为、、。
参考答案:全剖视图、半剖视图、局部剖视图6.绘制机械图样的三种比例是（）。
参考答案:原值比例_放大比例_缩小比例7.平面与圆锥截切，断面形状为三角形时，截平面是：参考答案:过锥顶_过轴线8.平面立体的截交线是一个多边形，它的顶点是截平面与立体上轮廓线的交点，包括：参考答案:截平面与立体上顶点的共有点_截平面与立体上底边的交点_截平面与立体上已有截交线的交点_截平面与立体上棱线的交点9.棱柱的侧面是：参考答案:矩形10.确定平面图形尺寸位置的几何元素称为尺寸基准。
尺寸基准通常是图形的对称线、较大圆的中心线或较长的直线等。
参考答案:正确11.按图中序号绘制平面图形的步骤是否正确？【图片】参考答案:错误12.在V面上所得的投影，反映长和宽。
参考答案:错误13.截交线都是平面曲线。
参考答案:错误14.同轴回转体的相贯线是椭圆。
参考答案:错误15.纬圆与轴线垂直。
参考答案:正确16.回转体的素线都是互相平行的。
参考答案:错误17.圆锥的素线都过锥顶点。
参考答案:正确18.两圆柱相交时，相贯线的形状取决于直径的相对大小和轴线的相对位置。
参考答案:正确19.假想将组合体分解成若干个基本体，分析各部分的形状、组合形式及其相对位置关系，这个过程称为形体分析。
参考答案:正确20.画组合体视图时应尽可能使形体上的主要表面平行投影面，以使投影能得到实形。
《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。
A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。
