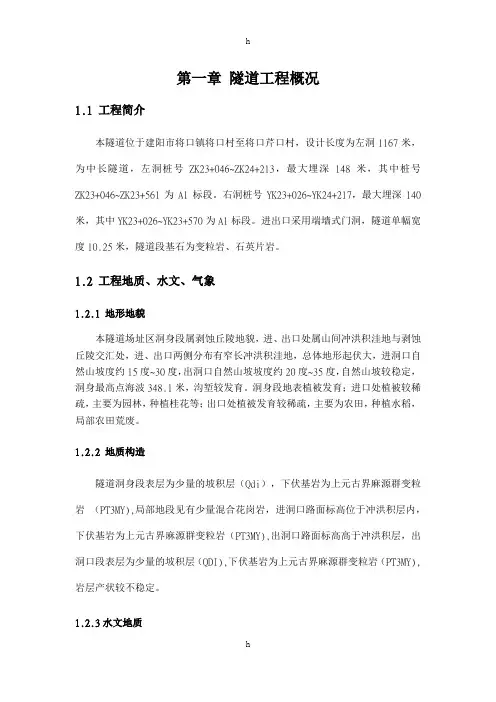

第一章隧道工程概况1.1 工程简介本隧道位于建阳市将口镇将口村至将口芹口村，设计长度为左洞1167米，为中长隧道，左洞桩号ZK23+046~ZK24+213，最大埋深148米，其中桩号ZK23+046~ZK23+561为A1标段。

右洞桩号YK23+026~YK24+217，最大埋深140米，其中YK23+026~YK23+570为A1标段。

进出口采用端墙式门洞，隧道单幅宽度10.25米，隧道段基石为变粒岩、石英片岩。

1.2 工程地质、水文、气象1.2.1 地形地貌本隧道场址区洞身段属剥蚀丘陵地貌，进、出口处属山间冲洪积洼地与剥蚀丘陵交汇处，进、出口两侧分布有窄长冲洪积洼地，总体地形起伏大，进洞口自然山坡度约15度~30度，出洞口自然山坡坡度约20度~35度，自然山坡较稳定，洞身最高点海波348.1米，沟堑较发育。

洞身段地表植被发育；进口处植被较稀疏，主要为园林，种植桂花等；出口处植被发育较稀疏，主要为农田，种植水稻，局部农田荒废。

1.2.2 地质构造隧道洞身段表层为少量的坡积层（Qdi），下伏基岩为上元古界麻源群变粒岩（PT3MY),局部地段见有少量混合花岗岩，进洞口路面标高位于冲洪积层内，下伏基岩为上元古界麻源群变粒岩（PT3MY),出洞口路面标高高于冲洪积层，出洞口段表层为少量的坡积层（QDI),下伏基岩为上元古界麻源群变粒岩（PT3MY),岩层产状较不稳定。

1.2.3水文地质本隧道属于崇阳溪水系，场区附近地表发育一般，进口两侧沟谷各发育1条小溪沟，勘察期间水面宽度约0.2米，深约0.1~0.2米，流量约530吨/天，主要接受地下水或雨季雨水的补给，常年性流水水源，旱季时水量较少，隧址区未发现明显的泉点，民井分布。

①风化带孔隙裂隙水：赋存于第四系残坡积层底部及基岩风化带，为潜水，富水性不均、富水性弱。

主要接受大气降水及地下水侧向补给，受季节影响变化大。

向下游地下水排泄②基岩裂隙水：福存于隧道区内的基岩裂隙中，富水性、导水性较差，且不均匀，主要接受大气降水及地下水侧向补给，向下游地下水排泄。

道路、桥梁、涵洞、隧道工程图共32页

道路、桥梁、涵洞、隧道工程图共32页

谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
道路、桥梁、涵洞、隧道工程图
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。

道路工程制图桥隧涵洞工程图PPT课件

道路工程制图桥隧涵洞工程图PPT课件
墩帽钢筋布置图与墩帽图合画在一起，不必单 独绘制。
30.07.2020 15
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、 尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向 以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和 大小。 4．综合各部分的形状和大小，以及它们之间的相对 位置，可以想象出桥墩的总体形状和大小。
公路桥的圆端形桥墩， 顶帽上一边高一边低，高的 一边安装固定支座，低的一
边安装活动支座。
30.07.2020 9
• 表示桥墩的图样有：
桥墩图 墩帽图 墩帽钢筋布置图
1．桥墩图 桥墩图用来表达桥墩的整体情况，
包括墩帽、墩身、基础的形状、尺寸和材料。
30.07.2020 10
圆端形桥墩 正面图为按照线路方向投射桥墩所得的视图。
• 桥台常依据台身的水平断面形状来取名， 除T形桥台外，常见的还有U形桥台、十字形桥 台、矩形桥台等。
30.07.2020 22
30.07.2020 23
道碴槽
30.07.2020 24
端墙与挡碴墙 连接部
30.07.2020 25
桥台的表达 表示一个桥台总是先画出它的总图，用以表示桥
台的整体形状、大小以及桥台与线路的相对位置关系。 除桥台总图外，还要用较大的比例画出台顶构造
点 击 放 大 图
30.07.2020 6
30.07.2020 7
• 墩帽位于桥墩的上部，用钢筋混 凝土材料制成，由顶帽和托盘组成。 直接与墩身连接的是托盘，下面小， 上面大，顶帽位于托盘之上，在其上 面设置垫石以便安装桥梁支座。

桥梁和隧道工程图纸

桥梁和隧道工程图纸
• 该图内容也可以在桥梁总体布置图中的立 面图中表达
4、 桥梁总体布置图
• 立面图 桥梁立面图是由半立面图和半纵剖视图组合而成。反
映了桥的孔数、跨径、桥下面的净空。由于比例较小，剖 面的材料图例以及人行道、栏杆均可以不画出。
该桥上部结构为简支梁，孔的跨距为，几个桥墩可以 分别表示外形和桥墩的剖面图。 • 平面图
A-A 1：200 工程档案号 D02006
5、桥梁构件图
• 根据总体布置图，采用较大的比例，把桥 梁各部分构件形状、大小以及钢筋布置完 整的表示出来，才能按图施工，这种图叫 构件结构图，分为画钢筋和不画钢筋两种 构造图，仅画构件形状不画钢筋布置的图 叫构件构造图，画钢筋的构件图称为钢筋 构件图。构件图的比例通常采用1：50—1： 10，在某些局部构件中不能清楚表达时， 可采用更大比例，1：2—1：10。
• 模板图：即构件外形视图 • 配筋图：表示构件内部各种钢筋的形状、
大小、数量、级别、排放情况。 • 钢筋明细表：便于钢筋备料、加工、编制
预算 • 预埋件详图：吊环、钢板等
课件制作：吴书霞
厂房牛腿柱结构图 课件制作：吴书霞
课件制作：吴书霞
2、桥位平面图
• 桥位平面图是为了表示桥梁和路线连接的 平面位置，通常是在地形测量图上绘出桥 位处的道路、河流、水准点、钻孔及附近 的地形和地物，该图作为设计桥梁、施工 定位的依据。图的比例通常采用：1：500； 1：1000；1：2000等。
• 4、分布筋：一般用于板内，垂直于课件受制作力：筋吴书布霞
课件制作：吴书霞
• Ф——HPB235（Q235），热轧光圆钢筋 • Ф——HRB335，热轧带肋钢筋（螺纹钢） • ——HRB400，热轧带肋钢筋（螺纹钢） • R——RRB400，钢筋混凝土用余热处理钢

道路毕业设计(附图纸)

道路毕业设计(附图纸)

优先通行权设计
根据道路等级和交通流量，合理分配各方向车流的优先通行权，通过设置停车让行标志、减速让行标志等措施，确保交通秩序和安全。
视距保障设计
在无信号控制交叉口，应保证各方向车辆和行人的视距要求，通过清除障碍物、降低路肩高度等措施，提高交通安全水平。
冲突点处理
针对无信号控制交叉口的交通冲突点，可通过设置警示标志、标线等措施提醒驾驶员注意避让和减速慢行，减少交通事故的发生。
05
CHAPTER
道路排水设计
包括雨水口、雨水管道、检查井、出水口等部分。
迅速排除路面及道路两侧的雨水，防止路面积水而影响行车安全；同时收集并排放生活污水、工业废水和自然降水，保护环境和城市水系。
排水系统的功能
排水系统的组成
污水管道定线
污水管道水力计算
检查井设计
出水口设计
遵循城市规划布局和环保要求，确定污水管道的走向和位置。
03
02
01
07
CHAPTER
图纸展示与说明
展示道路的起点、终点、走向以及与周边环境的相对位置关系。
道路走向及位置
标明道路沿线的附属设施，如标志牌、里程碑、护栏等。
附属设施
标明道路的设计等级，如高速公路、一级公路等，以及相应的设计标准，如车道数、路肩宽度等。
道路等级与标准
对于曲线段道路，需标明圆曲线半径、缓和曲线长度等要素。
曲线要素
展示道路沿线的交叉口、出入口位置及类型，如平面交叉、立体交叉等。
交叉口与出入口
02
01
03
04
05
展示道路的纵坡变化，包括上坡、下坡以及竖曲线半径等要素。
纵坡设计
设计标高
桥梁、隧道等构筑物

道路桥梁涵洞隧道工程图PPT课件

道路桥梁涵洞隧道工程图PPT课件

图 地 面资平水实资桩是桩的图桥并洞面上样设资坡曲平线料号m号里料涵对。线一样部计度料线细折表。：是程表资地位两 符 号 设构正：系部分 线并面伏以图 竖 中 值 线/表： 实 线部资 设 是各 就按部距面 是料表 计种竖筑 桥列用分 ：：曲 时 应粗样部将，状及表线该分m计料用路资 地 设桩 是测分离高 m表资 资 位示 线，曲中细物 涵直：线 ， 采线部分图 比 纵 断 横该即况示沿表栏：。高表质 计料假线点 各量：：。程部料 。料。 上分线实：心线： 在 用圆分：例 向 面 向样的。示是程部概 施表剖形、线在 个所是：分表表想纵该方别分当线桩与变细圈设：： 高 图 比部中，路路 12：分况 工部路桩得指切 成 地桥在应：部符。用的 断凸路的画曲、 、坡虚表计纵度中例分心向线在：：提分线线的的设该和分号“面 路 质涵形铅 面线出连点线纵示放表纵断：资图桩左平该供在：上桩数计纵栏图：用曲及 线 情等上的线相处画坡。垂 图大示横面号或面料样栏简该的号据线中样细断线有折。间其 纵 况构应出当变1地方图”面 是，向图中要栏表部里。，的对按实0和面桥线的设。相更面向的与 断 、筑和用右的对倍沿 表的中程一纵部分正上线凹涵是粗图置处邻线采水“符路 面物转示正。地标着 达数一向各下绘分；形时地实圆称两及用平的号弯意各质出面 展 线概值将坡地方路制曲。，面线弧纵变设不横“的图基桩资沿，各度、 开 纵况面向”在线线应线称竖坡坡计 同向曲，号料线本各点及中一地 图 向的的中在。设曲之点线 的长”线路将。的个的其内心一面。设工地它计线差，中心的 两度和段线其地桩桩长桩对容面是坡的计程。的它标 种表“心线分直设质点号度号正：线设度与绝用高 比示交坡图别线计线处情没数。将，”上计线竖对直。 例路在 的 中 画 出 的 线 规用线度。段高况有值进的其不分边的，曲径值在 。线设 空 心 线 中 格竖 的下用程，展、顺填能高行地别和路简线超为同 纵的计 白 位 的 心 及直 上凹画标为序入成竖错程表剖面设线称相过2一 向里线 处 置 左 桩 名引 方线在出编该标m一曲示切起计中设切规张 比程上 对 ， 侧 号 称出 标或该，号栏出m桥平线线心计的定，路 例，方 准 用 标 ， 。线 注上栏单，中，的梁下线线切数线 应铅或 桥 细 注 在。 桥凸中位各，单和边处。纵 比垂下 涵 实 桥 水在 涵的间个单涵，原方 的 线 涵 平引 的细的桩位地

隧道本科毕业设计

隧道本科毕业设计

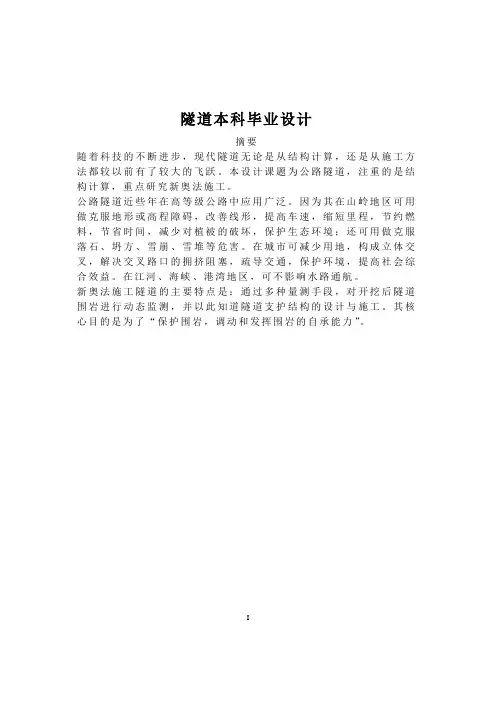

隧道本科毕业设计摘要随着科技的不断进步，现代隧道无论是从结构计算，还是从施工方法都较以前有了较大的飞跃。

本设计课题为公路隧道，注重的是结构计算，重点研究新奥法施工。

公路隧道近些年在高等级公路中应用广泛。

因为其在山岭地区可用做克服地形或高程障碍，改善线形，提高车速，缩短里程，节约燃料，节省时间，减少对植被的破坏，保护生态环境；还可用做克服落石、坍方、雪崩、雪堆等危害。

在城市可减少用地，构成立体交叉，解决交叉路口的拥挤阻塞，疏导交通，保护环境，提高社会综合效益。

在江河、海峡、港湾地区，可不影响水路通航。

新奥法施工隧道的主要特点是：通过多种量测手段，对开挖后隧道围岩进行动态监测，并以此知道隧道支护结构的设计与施工。

其核心目的是为了“保护围岩，调动和发挥围岩的自承能力”。

I目录摘要 (I)A b s t r a c t............................................................错误！未定义书签。

第1章绪论. (1)1.1概述 (1)1.1.1隧道及其分类 (1)1.1.2隧道的作用及其优点 (1)1.1.3隧道工程及其发展 (1)1.1.4新奥法施工 (2)1.2目的和意义 (2)第2章设计要求 (2)2.1技术要求 (3)2.1.1主要技术标准 (3)2.1.2材料 (4)2.1.3设计规范 (4)2.2设计基本资料 (4)第3章初步设计 (4)3.1围岩分类 (4)3.2隧道平面布置 (5)3.2.1隧道平面布置方案比选 (5)3.2.2隧道平面线形 (6)3.2.3隧道纵坡 (6)3.3隧道净空断面 (6)第4章结构内力计算 (7)4.1荷载确定 (7)4.1.1计算垂直均布压力： (7)4.1.2划分浅埋和深埋隧道的分界： (7)4.2衬砌几何要素 (9)4.2.1衬砌几何尺寸 (10)4.2.2半拱轴线长度S及分段轴S (10)4.2.3各分块接缝（截面）中心几何要素 (10)II4.3计算位移 (11)4.3.1单位位移 (11)4.3.2主动荷载引起的位移 (13)4.3.3单位弹性抗力及相应的摩擦力引起的位移 (24)4.3.4墙底（弹性地基上的刚性梁）位移 (32)4.4解力法方程 (33)σ）产生的衬砌内力 (36)4.5主动荷载及被动荷载（1=h4.6最大抗力值的求解 (39)4.7计算衬砌总内力 (41)4.8衬砌截面强度验、检算 (45)第5章衬砌结构及附属设施 (46)5.1衬砌结构方案 (46)5.1.1明洞 (46)5.1.2暗洞衬砌结构 (46)5.1.3衬砌支护参数 (47)5.1.4二次衬砌 (49)5.2洞门 (49)5.3隧道防排水 (50)5.3.1防水工程 (50)5.3.2排水工程 (51)5.4隧道通风 (52)5.4.1确定通风方式 (52)5.4.2计算参数 (52)5.4.3计算新风量 (52)5.4.4确定风机组数 (53)5.5保温工程 (54)5.6洞内横通道 (55)5.7紧急停车带 (55)5.8洞内检修道、设备洞室 (55)5.9洞内路面 (56)5.9.1正线隧道路面 (56)5.9.2汽车横通道路面 (56)III5.9.3人行横通道路面 (56)5.10内装与防噪设施 (56)5.11隧道消防系统 (56)5.12隧道照明 (56)第6章施工方案 (58)结论 (60)致谢 (60)参考文献 (61)附录1 (61)附录2 (63)IV绪论概述隧道及其分类隧道通常指作用地下通道的工程建筑物。

工程制图道路桥梁涵洞隧道工程图

工程制图道路桥梁涵洞隧道工程图

4.4.4 涵洞工程图
涵洞是公路工程中宣泄小量水流的构筑物。 处于路基下方，横穿道路中心线。 涵洞分类
材料- - 石涵、混凝土涵、钢筋混凝土涵等。 构造- - 圆管涵、盖板涵、拱涵、箱涵等。 断面- - 圆形涵、拱形涵、矩形涵等。 孔数- - 单孔、双孔和多孔涵等。
城市道路主要包括机动车道、非机动车道，人行道、 分隔带、绿化带，交叉路口和交通广场以及各种设施。
城市道路
城市道路的断面有一块板、两块板、三块板、 四块板等形式。
城市道路设计应考虑交通流量、组织往返车辆 行驶有序、人车分离、机动车和非机动车各行其道 等因素。
城市道路的横断面各部分的组成情况和功能复杂
假想沿道路中心线用铅垂面（平面和柱面）剖 切展开后所形成的图样。
表达了道路中心线所处的地面高低起伏、设计 路的坡度、土壤、地质水准点和人工构造物等内容。
水平方向- - 表示道路的前进方向，即道路长度。 垂直方向- - 表示高程
●形成：铅垂柱面沿道路中心线剖切后展开。
●图样内容：
●资料表：地质概况；设计高程；地面高程；
D154 导线测量的导线点。(表示第
171.600
154号导线点，标高为171.600米)。
画 法：
●道路中心线：用绘图仪器画2b加粗实线 ●等高线：徒手画；计曲线b粗实线，其余0.25b细实线 ●图纸拼接线：位于整数桩号处；与路线垂直 ●公里柱：φ4细实线圆，直径延长线指向路线位置，注写K（数字）
水平方向为道路长度
坡度/距离；里程柱、百米桩；直线及平曲线
竖直方向为路面高程
比例：竖直方向为水平
方向10倍
线型：粗实线为路面中
心线，细折线为地
形线
设计曲线：纵坡变更处

隧道图纸，供学习参考，挺实用的

隧道图纸，供学习参考，挺实用的
1:10026.7026.28弧长220.5弧长224.01:1001:100565.0053.551:1001:100隧道轴线右测设中线设计高程O1O4螺母18工字钢螺栓□200*200*10A3钢板螺栓连接大样图18工字钢18工字钢^24 A 连接大样图□200*200*10A3钢板S5a复合式衬砌钢支撑设计图（一）总 装 图ⅠⅠⅠⅡⅢⅢⅡ纵向连接安装图纵向连接筋（插入）环向间距10018工字钢套管纵向连接套管^30*2.5mm（插入）纵向连接筋&22纵方向轴品木附注：\P1、本图尺寸除钢材规格以毫米计外，余均以厘米计 。\P2、本设计适用于S5a衬砌（浅埋偏压Ⅴ级围岩及洞身富水性较强的构造破碎带）。\P3、钢支撑由18工字钢组成，各段之间采用螺栓连接，工字钢焊接在钢板之上。采用双面焊接， 焊缝厚度不小于4mm。\P4、S5a衬砌钢支撑纵向间距为0.5m,每 钢支撑之间用&22钢筋连接。\P5、 钢支撑外轮廓尺寸为喷射混凝土外缘尺寸加预留变形量减去4cm净保护层.\P6、纵向连接钢筋的环向间距为1.0米。\P7、 钢支撑架设应严格按有关规范、规定办理。S5a复合式衬砌钢支撑设计图（二）每 钢支撑材料明细表总重(kg )每件长数量(cm)单位编号材料及规格每件重(kg )861.98333.692380.05钢18工字钢Ⅰ336.453片拱ⅢⅡ片81.0880.4291.58片0.0040套M22*50螺栓螺母及垫圈350根0&22锁脚锚杆M22膨胀螺栓0个10.4362.800.000.0020块420x20x1cmA3钢板块0632x20x1.5cmA3钢板22x22x1.5cmA3钢板50块5.703.147.53664.376.123660根连接7纵向&22钢筋^30x2.5钢管8725段0.0851.788架附注：\P1、本图除钢材规格以毫米计外，余
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

土木与建筑工程学院2015届毕业设计文件设计题目：天台山公路隧道设计
专 业：土木工程（岩土）班 级： 11-3 班
学生姓名：臧浩然学号：20117181
指导教师：刘振平院长： 武鹤
黑龙江工程学院土木与建筑工程学院
二〇一五年六月
目 录
图 表 名 称 图 号 备 注
设计总说明 I 共2页 上行先平纵缩图 S1-1
共5页 下行线平纵缩图 S1-2
隧道平面布置图（一） S1-3 隧道平面布置图（二） S1-4
隧道平面布置图（三） S1-5
隧道上行线纵断面缩图 S2 共1页 隧道上行线纵断面布置图（一） S3-1
共3页 隧道上行线纵断面布置图（二） S3-2 隧道上行线纵断面布置图（三） S3-3
隧道下行线纵断面缩图 S4 共1页 隧道下行线纵断面布置图（一） S5-1
共3页 隧道下行线纵断面布置图（二） S5-2 隧道下行线纵断面布置图（三） S5-3
Ⅲ级围岩隧道标准横断面图 S6 共1页 Ⅲ级围岩衬砌配筋图（一） S7-1
共2页 Ⅲ级围岩衬砌配筋图（二） S7-2 Ⅲ级围岩支护与衬砌构造图 S8 共1页 Ⅳ、Ⅴ级围岩标准横断面图 S9 共1页 Ⅳ级围岩衬砌配筋图（一） S10-1 共4页
图 表 名 称 图 号 备 注 Ⅳ级围岩衬砌配筋图（二） S10-2 Ⅴ级围岩衬砌配筋图（一） S10-3 Ⅴ级围岩衬砌配筋图（一） S10-4 共4页 Ⅳ、Ⅴ级围岩支护与衬砌构造图 S11 共1页 标准横断面图 S12 共1页 紧急停车带横断面和平面图 S13 共1页 人、车横向通道横断面图 S14 共1页 翼墙式洞门立面图 S15 共1页 翼墙式洞门侧面图 S16 共1页 翼墙式洞门平面图 S17 共1页 射流机安装位置图 S18 共1页 射流机平面布置图 S19 共1页 照明灯具安装位置图 S20 共1页 照明灯具平面布置图 S21 共1页 Ⅲ级围岩施工方案图 S22 共1页 Ⅳ级围岩施工方案图 S23 共1页 Ⅴ级围岩施工方案图 S24 共1页
设计总说明
一、设计依据
隧道名称 始终里程桩号 隧道长度 天台山隧道
上行线隧道 K95+238～k96+704 1466m
下行线隧道 K95+230～k96+688 1458m
1、《公路勘测规范》JTG C10-2007；
2、《公路隧道施工技术规范》JTG F60-2009
3、《公路隧道设计规范》 JTG D70-2004
4、《公路工程技术规范》JTG B01-2003
5、《公路工程技术标准》TGB01-2014；
6、《公路工程抗震设计规范》JTJ004-2008；
7、《公路隧道交通与辅助设施施工技术规范》JTG/TF 72-2011；
8、《公路隧道交通工程设计规范》JTG/T D71-2004；
9、《锚杆喷射混凝土支护技术规范》GB50086-2001；
10、《地下工程防水技术规范》GB50108-2001；
二、技术要求
1、设计技术指标
（1） 隧道按规定的远期交通量设计，采用直线型分离式单向行驶两车道隧道（上、下行分离）。

（2） 隧道设计车速，隧道几何线形与净空按 80km/h 设计，隧道照明设计速度按80km/h 设计。

2、材料技术指标
Ⅴ级围岩：采用超前小导管的辅助施工方案；初期支护为长300Ф25普通砂浆锚杆，系统锚杆纵横间距100×100cm，梅花型布置；Ф12单层钢筋网，网格间距25×25cm,18号工字钢，间距100cm；初次衬砌采用15cm 厚喷射混凝土，二次衬砌为45cm厚C25模筑混凝土带仰拱。

初衬和二衬之间设置1.0mm厚的PVC防水板。

Ⅳ级围岩：采用超前小导管的辅助施工方案；初期支护为长300Ф25普通砂浆锚杆，系统锚杆纵横间距100×100cm，梅花型布置；Ф12单层钢筋网，网格间距25×25cm,18号工字钢，间距100cm；初次衬砌采用15cm 厚喷射混凝土，二次衬砌为35cm厚C25模筑混凝土带仰拱。

初衬和二衬之间设置1.0mm厚的PVC防水板。

Ⅲ级围岩：Ⅲ级围岩部分初期支护拟采用长300Ф25普通砂浆锚杆，系统锚杆纵横间距150×150cm，梅花型布置，Ф12单层钢筋网，网格间距25×25cm,18号工字钢，间距100cm，25cm厚喷射混凝土，二次衬砌为35cm 厚C25混凝土不带仰拱。

初衬和二衬之间设置1.0mm厚的PVC防水板。

行人横洞衬砌设计为初期支护采用10cm厚C20喷射混凝土，局部锚杆，二次衬砌为20cm厚素混凝土，初衬和二衬之间设防水板和无纺布作为复合防水层。

三、设计要点
1、根据公路路线和天台山地形地貌，天台山隧道选址在K95+230～K96+704。

2、根据《公路工程隧道设计规范》隧道平面、纵面、横断面依据设计车速为80km/h进行设置。

3、根据洞门附近地形和土质概况出入口洞门均选择为翼墙式。

4、本隧道上行线明洞在K95+238～K95+278和K96+664～K96+704，下行线明洞在K95+230～K95+250和K96+663～K96+688明洞全长125m。

5、根据隧道洞身所处岩层岩性和隧道埋深考虑，隧道复合式衬砌断面形式选择为曲墙拱型。

6、隧道施工：根据天台山地形地貌和土质岩性本隧道开挖方式选择为明洞选择为大开挖形式施工；暗洞选择为新奥法施工。

7、隧道防排水和通风照明根据《公路工程隧道设计规范》进行验算和设置。

四、施工要点
1、洞口施工包括洞口土石方开挖、洞口截排水系统的施工、洞口边仰坡的防护等项目的施工。

2、洞身开挖主要采用钻爆法施工，上下台阶均用装载机装渣、自卸汽车运输的方法施工。

3、锚杆施工是保证施工安全的重要支护手段之一。

施工完成后在一定程度上，它还可以作为永久支护结构的一部分发挥作用
4、钢拱架安装时要保证与隧道纵向垂直，其上下、左右允许偏差为5cm，钢架倾斜度不得大于2度。

若拱脚标高不足时，不得用土、石回填，而要设置钢板进行调整，必要时可用混凝土加固基底。

5、注意喷射混凝土的养护，应在其终凝1～2h后进行洒水养护，养护时间不应小于7天。

6、爆破开挖一次的进尺应根据围岩条件确定。

开挖软弱围岩时，应控制在1m到2m之内；开挖坚硬完整围岩时应根据周边炮眼的外插角以及允许超挖量确定。

7、全断面开挖的开挖面较大，围岩相对稳定性降低，且每循环工作量相对较大，要求施工单位有较强的开挖、出渣与运输及支护能力，采用深孔爆破时，产生的爆破震动较大，对钻爆设计和控制爆破作业要求较高。

8、按照设计轮廓尺寸进行开挖，以形成符合工程要求的隧道断面，然后进行必要的支护，以控制隧道围岩的变形，最后施作永久衬砌，以保证隧道长期安全使用。

9、洞口排水系统满足不渗漏的要求，起到截排水的作用，并将洞口边、仰坡地表水引出洞口以外。
