材料分析与表征作业俄歇电子能谱实验报告B组2010/12/16清华大学材料系目录俄歇电子能谱分析实验报告 (2)1. 实验目的 (2)2．实验原理 (2)2.1 AES简介 (2)2.2 俄歇效应 (2)2.3 俄歇电子能量 (4)2.4 俄歇电流的计算 (5)2.5 俄歇电子能谱仪 (6)2.6俄歇电子能谱在材料分析中的应用 (7)3．实验仪器及样品的制备 (8)4．实验内容 (8)5．数据分析 (9)参考文献 (10)俄歇电子能谱分析实验报告1. 实验目的本次实验的目的是了解AES 电子能谱的基本原理；完整记录实验曲线；了解AES 电子能谱的基本实验技术及其主要特点，分析待测样品的成分、化学价态。

2．实验原理2.1 AES简介俄歇电子能谱，英文全称为Auger Electron Spectroscopy，简称为AES，是材料表面化学成分分析、表面元素定性和半定量分析、元素深度分布分析及微区分析的一种有效的手段。

俄歇电子能谱仪具有很高表面灵敏度，通过正确测定和解释AES 的特征能量、强度、峰位移、谱线形状和宽度等信息，能直接或间接地获得固体表面的组成、浓度、化学状态等信息。

当原子的内层电子被激发形成空穴后，原子处于较高能量的激发态。

这一状态是不稳定的，它将自发跃迁到能量较低的状态——退激发过程，存在两种退激发过程：一种是以特征X射线形式向外辐射能量——辐射退激发；另一种通过原子内部的转换过程把能量交给较外层的另一电子，使它克服结合能而向外发射——非辐射退激发过程(Auger过程)。

向外辐射的电子称为俄歇电子。

其能量仅由相关能级决定，与原子激发状态的形成原因无关，因而它具有“指纹”特征，可用来鉴定元素种类。

2.2 俄歇效应处于基态的原子若用光子或电子冲击激发使内层电子电离后，就在原子的芯能级上产生一个空穴。

这一芯空穴导致外壳层收缩。

这种情形从能量上看是不稳定的，并发生弛豫，K空穴被高能态L1的一个电子填充，剩余的能量(E K-E L1)用于释放一个电子，即俄歇电子。

俄歇电子能谱俄歇电子能谱（RydbergElectronSpectroscopy，RES）是一种测量极离子系统的光谱分析方法，可以将气态离子激发到高能状态，从而测量离子系统中激发光谱的强度和波长。

俄歇电子能谱可以用来测量和研究由多个电子组成的极离子系统的物理性质，是物理化学研究中经常使用的必要技术。

俄歇电子能谱技术是一种光谱分析技术，它可以用来测量极离子系统中激发状态的性质，如激发态的能量、振荡强度以及激发光谱的波长及波长分布。

此外，它还可以用来调查极离子系统中的局域化电子结构。

俄歇电子能谱可以用光学或电离谱的方法来测量极离子系统的光谱，并通过特征的谱线特征来分析信号，从而获取极离子系统的物理性质。

俄歇电子能谱试验常用到的发射管正是由极离子系统组成，在发射管中，离子被激发到极离子状态，然后释放出不同波长和强度的激发态，最终形成发射管中的总体激发光谱。

俄歇电子能谱技术可以用来测量极离子系统中各种物理量，如极离子能级的能量、激发态的密度和电子轨道的结构，以及极离子的结构、物理化学反应以及电子结构的研究。

同时，它也可以用于研究由极离子组成的分子的特性，包括分子结构、动力学研究以及超高真空和室温条件下分子的特性。

俄歇电子能谱技术具有较高的精确度，可以用来测量极离子系统中的激发态的能量和强度、激发态的密度和电子轨道的结构等，因此在科学研究中得到了广泛应用。

例如，在研究分子结构和性质以及电子激发能量的转移过程、分子的活化和物理化学反应等方面，都可以使用俄歇电子能谱技术。

俄歇电子能谱技术一直以来都是物理化学研究领域中重要的分析工具，它可以用来测量极离子系统中激发状态的性质，为物理化学研究和应用提供重要信息和参考，为解决科学问题和技术问题提供重要帮助。

随着科学技术的进步，俄歇电子能谱技术将会得到进一步的改进，并将在更多的研究领域中得到广泛应用。

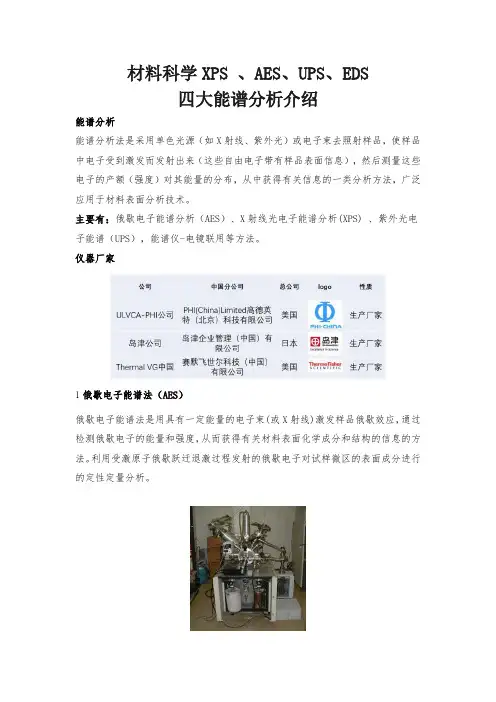

材料科学XPS 、AES、UPS、EDS四大能谱分析介绍能谱分析能谱分析法是采用单色光源（如X射线、紫外光）或电子束去照射样品，使样品中电子受到激发而发射出来（这些自由电子带有样品表面信息），然后测量这些电子的产额（强度）对其能量的分布，从中获得有关信息的一类分析方法，广泛应用于材料表面分析技术。

主要有：俄歇电子能谱分析（AES）、X射线光电子能谱分析(XPS) 、紫外光电子能谱（UPS），能谱仪-电镜联用等方法。

仪器厂家1俄歇电子能谱法（AES）俄歇电子能谱法是用具有一定能量的电子束(或X射线)激发样品俄歇效应，通过检测俄歇电子的能量和强度，从而获得有关材料表面化学成分和结构的信息的方法。

利用受激原子俄歇跃迁退激过程发射的俄歇电子对试样微区的表面成分进行的定性定量分析。

AES可以用于研究固体表面的能带结构、表面物理化学性质的变化（如表面吸附、脱附以及表面化学反应）；用于材料组分的确定、纯度的检测、材料尤其是薄膜材料的生长等。

原理：俄歇电子的产生和俄歇电子跃迁过程：一定能量的电子束轰击固体样品表面，将样品内原子的内层电子击出，使原子处于高能的激发态。

外层电子跃迁到内层的电子空位，同时以两种方式释放能量：发射特征X射线；或引起另一外层电子电离，使其以特征能量射出固体样品表面，此即俄歇电子。

俄歇跃迁的方式不同，产生的俄歇电子能量不同。

上图所示俄歇跃迁所产生的俄歇电子可被标记为WXY跃迁。

如 KLL跃迁：K层电子被激发后，可产生KL1L1，KL1L2，KL2L3…等K系俄歇电子。

应用方向：1、通过俄歇电子谱研究化学组态：原子“化学环境”指原子的价态或在形成化合物时，与该(元素)原子相结合的其它(元素)原子的电负性等情况。

2、定性分析：对于特定的元素及特定的俄歇跃迁过程，其俄歇电子的能量是特征的。

由此，可根据俄歇电子的动能来定性分析样品表面物质的元素种类。

3、定量分析或半定量分析：俄歇电子强度与样品中对应原子的浓度有线性关系，据此可以进行元素的半定量分析。

俄歇电子能谱仪（AES）分析方法介绍1.俄歇电子能谱仪（AES）俄歇电子能谱仪（Auger Electron Spectroscopy，AES），作为一种最广泛使用的表面分析方法而显露头角,通过检测俄歇电子信号进行分析样品表面，是一种极表面（0-3nm）分析设备。

这种方法的优点是：在靠近表面5-20埃范围内化学分析的灵敏度高，很高的空间分辨率，最小可达到6nm；能探测周期表上He以后的所有元素及元素分布；通过成分变化测量超薄膜厚。

它可以用于许多领域，如半导体技术、冶金、催化、矿物加工和晶体生长等方面。

2.俄歇电子能谱仪（AES）工作原理(1)原子内某一内层电子被激发电离从而形成空位，(2)一个较高能级的电子跃迁到该空位上，(3)再接着另一个电子被激发发射，形成无辐射跃迁过程，这一过程被称为Auger效应,被发射的电子称为Auger电子。

(4)俄歇电子能谱仪通过分析Auger电子的能量和数量，信号转化为元素种类和元素含量。

3.俄歇电子能谱仪（AES）可获取的参数（1）定性分析：定性除H和He以外的所有元素及化合态。

（2）元素分布：元素表面分布和深度分布，能获极小区域（表面最小6nm，深度最小0.5nm）的元素分布图。

（3）半定量分析：定量除H和He以外的所有元素，浓度极限为10-3。

（4）超薄膜厚：通过成分变化能测量最薄0.5nm薄膜的膜厚。

4.案例分析案例背景：样品为客户端送检LED碎片，客户端反映LED碎片上Pad表面存在污染物，要求分析污染物的类型。

失效样品确认：将LED碎片放在金相显微镜下观察，寻找被污染的Pad，通过观察，发现Pad表面较多小黑点，黑点直径3μm左右，考虑分析区域大小后选择分析区域最小AES进行分析，能准确分析污染物位置。

俄歇电子能谱仪（AES）分析：对被污染的Pad表面进行分析，结果如下图，位置1为污染位置，位置2为未污染位置。

结论：通过未污染位置和污染位置对比分析可知，发现污染位置主要为含K（20.6%）和S（13.6%）类物质，在未污染位置S含量为3.7%未发现K元素，推断污染位置存在K离子污染，并与S共同作用形成黑色污染物。

俄歇能谱定量
俄歇电子能谱是一种基于电子能谱学原理的分析技术，它通过测量电子在固体表面或表面附近的能量分布来确定材料的化学成分和电子结构。

俄歇电子能谱的定量分析是通过对俄歇电子信号强度的测量来确定材料中各元素的相对含量。

通常情况下，俄歇电子信号的强度与材料中该元素的浓度成正比。

因此，通过测量俄歇电子信号的强度，可以计算出材料中各元素的相对含量。

俄歇电子能谱的定量分析需要考虑多种因素的影响，如电子束的能量、样品的厚度、元素的电离能和俄歇电子的能量等等。

在进行定量分析时，需要对这些因素进行校正和补偿，以确保分析结果的准确性。

俄歇电子能谱的定量分析可以用于各种材料的分析，如金属材料、半导体材料、陶瓷材料、高分子材料等等。

它可以提供材料中各元素的相对含量、化学键的信息、表面化学反应的信息等等，对于材料的研究和开发具有重要的意义。
