第2章剪切与扭转 材料力学

2014—2015学年第2学期《材料力学》复习要点_参考填空题——仅供参考，有待修改！适用班级：20130300401/2/3/4、20130300501/2/3、20130500901/2/3/4 班第一章绪论1.强度是指构件抵抗破坏的能力，刚度是指构件抵抗变形的能力。

2材料力学的任务，是在保证构件既安全可靠又经济节省的前提下，为构件选择合适的材料，确定合理的的截面形状和尺寸，提供必要的理论基础、实用的计算方法和实验技术。

3.研究构件的承载能力时，构件所产生的变形不能忽略，因此把构件抽象为变形固体。

4.变形固体材料的基本假设是（1）连续性假设，（2）均匀性假设，（3）各向同性假设，（4）小变形假设。

5.杆件的基本变形形式是拉伸或压缩、剪切、扭转、弯曲。

第二章拉伸、压缩与剪切1.轴向拉（压）杆的受力特点是：外力（或合外力）沿杆件的轴向作用，变形特点是：杆件沿轴线方向伸长或缩短，沿横向扩大或缩小。

2.杆件由于外力作用而引起的附加内力简称为杆的内力，轴向拉（压）时杆件的内力称为轴力，用符号F N表示，并规定背离截面的轴力为正，反之为负。

3.求任一截面上的内力应用截面法法，具体步骤是：在欲求内力的杆件上，假想地用一截面把杆件截分为两部分，取其中一部分为研究对象，列静力学的平衡方程，解出该截面内力的大小和方向。

4.由截面法求轴力可以得出简便方法：两外力作用点之间各截面的轴力相等，任意x截面的轴力F N (x)等于x截面左侧（或右侧）全部轴向外力的代数和。

5.应力是内力在截面的单位面积上的力，其单位用N/m2（p a）表示。

由于一般机械类工程构件尺寸较小，应力数值较大，因此应力还常常采用k pa、M pa、Gpa等单位。

通常把垂直于截面的应力称为正应力，用符号δ表示，相切于截面的应力称为切应力，用符号η表示。

6．杆件轴向拉压可以作出平面假设：变形前为平面的横截面，变形后仍为平面且始终与杆的轴线垂直，由此可知，两个横截面之间所有原长相等的纵向线伸长或缩短量是相等的。

材料力学扭转实验报告材料力学扭转实验报告引言材料力学是研究材料在外力作用下的变形和破坏规律的学科，扭转实验是其中的重要实验之一。

本报告旨在介绍材料力学扭转实验的原理、方法、实验装置以及实验结果的分析与讨论。

实验原理扭转实验是通过施加一个力矩来引起材料的扭转变形，从而研究材料的力学性能。

在扭转实验中，材料会发生剪切应变，而剪切应力与剪切应变之间的关系可以通过剪切模量来描述。

剪切模量是材料的一项重要力学参数，它反映了材料抵抗剪切变形的能力。

实验方法本次实验采用了经典的圆柱体扭转实验方法。

首先，选择一根具有一定长度的圆柱体样品，将其固定在扭转实验机上。

然后，通过扭转实验机施加一个力矩，使样品发生扭转变形。

同时，通过测量扭转角度和施加力矩的大小，可以得到材料的剪切模量。

实验装置本次实验所用的扭转实验装置包括扭转实验机、样品夹具、测量仪器等。

扭转实验机是用来施加力矩的设备，样品夹具用于固定样品，并保证其能够自由扭转。

测量仪器包括扭转角度测量仪和力矩测量仪，用于测量样品的扭转角度和施加的力矩。

实验结果分析与讨论通过实验测量得到的扭转角度和施加的力矩数据可以用来计算材料的剪切模量。

根据材料力学的理论知识，剪切模量可以通过以下公式计算：G = (L * T) / (J * θ)其中，G表示剪切模量，L表示样品的长度，T表示施加的力矩，J表示样品的截面转动惯量，θ表示样品的扭转角度。

通过对实验数据的处理和计算，可以得到材料的剪切模量。

进一步地，可以通过对不同材料进行扭转实验，比较其剪切模量的大小，从而分析不同材料的力学性能。

结论通过本次材料力学扭转实验，我们了解了扭转实验的原理和方法，并通过实验装置和测量仪器进行了实验。

通过对实验数据的分析和计算，我们得到了材料的剪切模量，并通过比较不同材料的剪切模量，进一步了解了材料的力学性能。

这对于我们深入了解材料的性质和应用具有重要意义。

总结材料力学扭转实验是研究材料力学性能的重要实验之一。

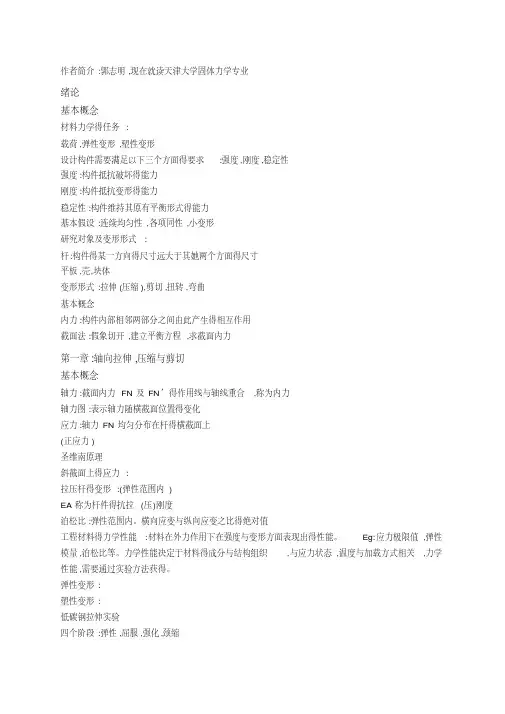

作者简介:郭志明,现在就读天津大学固体力学专业绪论基本概念材料力学得任务:载荷,弹性变形,塑性变形设计构件需要满足以下三个方面得要求:强度,刚度,稳定性强度:构件抵抗破坏得能力刚度:构件抵抗变形得能力稳定性:构件维持其原有平衡形式得能力基本假设:连续均匀性,各项同性,小变形研究对象及变形形式:杆:构件得某一方向得尺寸远大于其她两个方面得尺寸平板,壳,块体变形形式:拉伸(压缩),剪切,扭转,弯曲基本概念内力:构件内部相邻两部分之间由此产生得相互作用截面法:假象切开,建立平衡方程,求截面内力第一章:轴向拉伸,压缩与剪切基本概念轴力:截面内力FN及FN’得作用线与轴线重合,称为内力轴力图:表示轴力随横截面位置得变化应力:轴力FN均匀分布在杆得横截面上(正应力)圣维南原理斜截面上得应力:拉压杆得变形:(弹性范围内)EA 称为杆件得抗拉(压)刚度泊松比:弹性范围内。

横向应变与纵向应变之比得绝对值工程材料得力学性能:材料在外力作用下在强度与变形方面表现出得性能。

Eg:应力极限值,弹性模量,泊松比等。

力学性能决定于材料得成分与结构组织,与应力状态,温度与加载方式相关,力学性能,需要通过实验方法获得。

弹性变形:塑性变形:低碳钢拉伸实验四个阶段:弹性,屈服,强化,颈缩屈服:应力在应力-应变曲线上第一次出现下降,而后几乎不变,此时得应变却显著增加,这种现象叫做屈服冷作硬化:常温下经过塑性变形后材料强度提高,塑性降低得现象真应力应变:,(工程应变)其她材料得拉伸实验温度,时间及加载速率对材料力学性能得影响蠕滑现象:松弛现象:冲击韧性:材料抵抗冲击载荷得能力(可以通过冲击实验测定)许用应力:对于某种材料,应力得增长就是有限得,超过这一限度,材料就要破坏,应力可能达到得这个限度称为材料得极限应力。

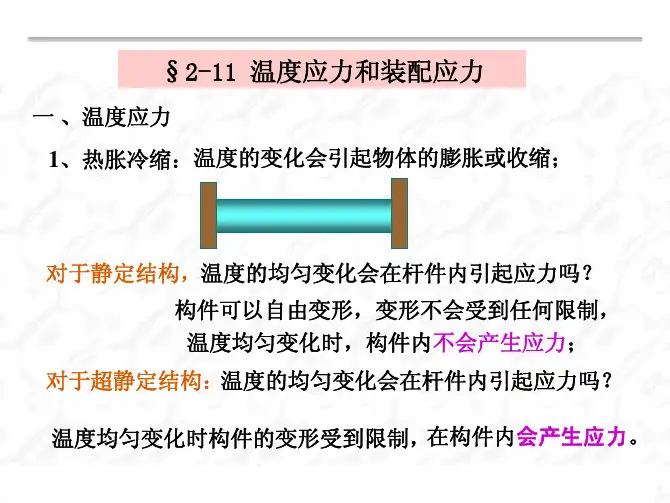

通常把材料得极限应力/n作为许用应力[σ] ,强度条件:杆内得最大工作应力节点位移计算集中应力:由于试件截面尺寸急剧改变而引起得应力局部增大得现象应力集中系数:,σn就是指同一截面上认为应力均匀分布时得应力值超静定问题:未知力得数目超过独立得平衡方程得数目,因此只由平衡方程不能求出全部未知力,这类问题成为超静定问题。

判断题1． 杆件的基本变形是拉压、剪切、扭转、弯曲，如果还有另外的变形，必定是这四种变形的某种组合。

（√ ） 2． 材料力学的基本假设包括连续性假设、均匀性假设、各向异性假设。

（ ） 3． 主应力作用面上的剪应力必然为零，剪应力取极值面上的正应力也必然为零。

（× ） 4． 压杆失稳的主要原因是由于外界干扰力的影响。

（×） 5．如下图所示，AB 从左至右将分别产生弯曲变形，轴向压缩变形和扭转变形。

（√）5． 常用的四种强度理论，只适用于复杂的应力状态，不适用于单向应力状态。

（×）6． 铸铁水管冬天结冰时会因冰膨胀被胀裂，而管内的冰却不会破坏，这是因为冰的强度比铸铁的强度高。

（×）7． 一点沿某一方向上的正应力为零，则沿该方向的线应变也为零。

（ ） 8． 梁的最大挠度不一定是发生在梁的最大弯矩处。

（√ ） 9． 微体上的最大切应力与材料无关。

（√ ） 10． 连接件的主要变形形式是剪切、挤压与扭转。

（×） 11． 塑性材料无论处于什麽应力状态，都应采用第三或第四强度理论，而不能采用第一或第二强度理论。

（×） 12． 纯剪状态是二向应力状态。

（√ ）. 13． 在单元体的某个方向上有应变就一定有应力，没有应变就一定没有应力。

（×） 14． 由不同材料制成的两圆轴，若长L 、轴径D 及作用的扭转力偶均相同，则其最大剪应力就必相同。

（√ ） 15． 分散载荷或尽可能使载荷作用点靠近支座可减小弯曲变形。

（√ ） 16． 连接件的主要变形形式是剪切、挤压与弯曲。

（ ） 17． 材料力学只限于研究等截面直杆。

（×）18． 相对扭转角的计算公式φ= 适用于任何受扭构件。

（ ）19． 平面弯曲时，梁横截面与中性层的交线即为中性轴。

（√） 20．图所示受拉直杆，其中AB 段与BC 段内的轴力及应力关系为BCAB N N =，BC AB σσ<。

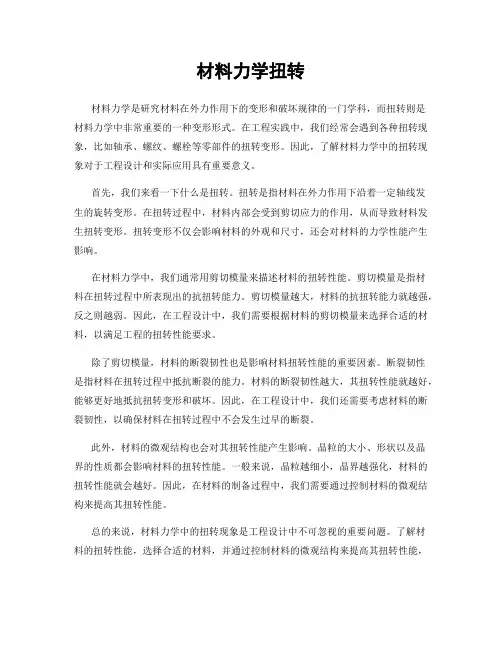

材料力学扭转材料力学是研究材料在外力作用下的变形和破坏规律的一门学科，而扭转则是材料力学中非常重要的一种变形形式。

在工程实践中，我们经常会遇到各种扭转现象，比如轴承、螺纹、螺栓等零部件的扭转变形。

因此，了解材料力学中的扭转现象对于工程设计和实际应用具有重要意义。

首先，我们来看一下什么是扭转。

扭转是指材料在外力作用下沿着一定轴线发生的旋转变形。

在扭转过程中，材料内部会受到剪切应力的作用，从而导致材料发生扭转变形。

扭转变形不仅会影响材料的外观和尺寸，还会对材料的力学性能产生影响。

在材料力学中，我们通常用剪切模量来描述材料的扭转性能。

剪切模量是指材料在扭转过程中所表现出的抗扭转能力。

剪切模量越大，材料的抗扭转能力就越强，反之则越弱。

因此，在工程设计中，我们需要根据材料的剪切模量来选择合适的材料，以满足工程的扭转性能要求。

除了剪切模量，材料的断裂韧性也是影响材料扭转性能的重要因素。

断裂韧性是指材料在扭转过程中抵抗断裂的能力。

材料的断裂韧性越大，其扭转性能就越好，能够更好地抵抗扭转变形和破坏。

因此，在工程设计中，我们还需要考虑材料的断裂韧性，以确保材料在扭转过程中不会发生过早的断裂。

此外，材料的微观结构也会对其扭转性能产生影响。

晶粒的大小、形状以及晶界的性质都会影响材料的扭转性能。

一般来说，晶粒越细小，晶界越强化，材料的扭转性能就会越好。

因此，在材料的制备过程中，我们需要通过控制材料的微观结构来提高其扭转性能。

总的来说，材料力学中的扭转现象是工程设计中不可忽视的重要问题。

了解材料的扭转性能，选择合适的材料，并通过控制材料的微观结构来提高其扭转性能，对于保证工程零部件的稳定性和可靠性具有重要意义。

希望本文能够对大家对材料力学中的扭转问题有所帮助。

第一章 绪论一、是非判断题1.1 材料力学的研究方法与理论力学的研究方法完全相同。

( × ) 1.2 内力只作用在杆件截面的形心处。

( × ) 1.3 杆件某截面上的内力是该截面上应力的代数和。

( × )1.4 确定截面内力的截面法，适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普遍情况。

( ∨ )1.5 根据各向同性假设，可认为材料的弹性常数在各方向都相同。

( ∨ ) 1.6 根据均匀性假设，可认为构件的弹性常数在各点处都相同。

( ∨ ) 1.7 同一截面上正应力σ与切应力τ必相互垂直。

( ∨ ) 1.8 同一截面上各点的正应力σ必定大小相等，方向相同。

( × ) 1.9 同一截面上各点的切应力τ必相互平行。

( × ) 1.10 应变分为正应变ε和切应变γ。

( ∨ ) 1.11 应变为无量纲量。

( ∨ ) 1.12 若物体各部分均无变形，则物体内各点的应变均为零。

( ∨ ) 1.13 若物体内各点的应变均为零，则物体无位移。

( × ) 1.14 平衡状态弹性体的任意部分的内力都与外力保持平衡。

( ∨ ) 1.15 题1.15图所示结构中，AD 杆发生的变形为弯曲与压缩的组合变形。

( ∨ )1.16 题1.16图所示结构中，AB 杆将发生弯曲与压缩的组合变形。

( × )二、填空题1.1 材料力学主要研究受力后发生的1.2 拉伸或压缩的受力特征是 ，变形特征是 。

1.3 剪切的受力特征是 ，变形特征是 。

1.4 扭转的受力特征是 ，变形特征是 。

1.5 弯曲的受力特征是 ，变形特征是 。

1.6 组合受力与变形是指 。

1.7 构件的承载能力包括 ， 和 三个方面。

1.8 所谓 ，是指材料或构件抵抗破坏的能力。

所谓 ，是指构件抵抗变形的能力。

所B题1.15图题1.16图外力的合力作用线通过杆轴线 杆件 沿杆轴线伸长或缩短 受一对等值，反向，作用线距离很近的力的作用 沿剪切面发生相对错动 外力偶作用面垂直杆轴线 任意二横截面发生绕杆轴线的相对转动外力作用线垂直杆轴线，外力偶作用面通过杆轴线梁轴线由直线变为曲线 包含两种或两种以上基本变形的组合 强度 刚度 稳定性 强度 刚度谓 ，是指材料或构件保持其原有平衡形式的能力。

工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。

解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：试计算图a所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN，吊杆的尺寸如图b所示。

解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2P S =8.72MPa 上端双螺孔截面：σ3= 3P S =9.15Mpa∴σmax =15.4Mpa1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB 的横截面面积为0.1cm2。

已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。

解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=4.5mm,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS 1=h*t=40*4.5=180mm 2S2=(H-d)*t=(65-30)*4.5=157.5mm 2∴σmax=2F S =38.1MPa1-6:一长为30cm 的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1) AC. CD DB 各段的应力和变形.(2) AB 杆的总变形.解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△l CD =CD LEA σ=0△L DB =DB LEA σ=-0.01mm(2) ∴ABl∆=-0.02mm1-7:一圆截面阶梯杆受力如图所示,已知材料的弹性模量E=200Gpa,试求各段的应力和应变.解:31.8127ACACCBCBPMPaSPMPaSσσ====ACACACLNLEA EAσε===1.59*104,CBCBCBLNLEA EAσε===6.36*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=0.9*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:QNllEAllε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。

第二章杆件的内力分析第一节杆件拉伸或压缩的内力一、轴向拉伸或压缩的概念轴向拉伸或压缩：由一对大小相等、方向相反、作用线与杆件轴线重合的外力作用下引起的，沿杆件长度发生的伸长或缩短。

二、工程实例三、轴力轴力图1、轴力与杆轴线重合的内力合力。

轴力符号：拉伸为正，压缩为负。

∑=0X0122=-+F F N kNF F N 242212-=-=-= ∑=0X34=-N FkNF N143==任一截面上的轴力等于该截面一侧轴向载荷的代数和，轴向载荷矢量离开该截面者取正，指向该截面者取负。

2、轴力图正对杆的下方，以杆的左端为坐标原点，取平行于杆轴线的直线为x 轴，并称为基线，垂直于x 轴的N 轴为纵坐标。

正值绘在基线的上方，负值绘在基线的下方，最后在图上标上各截面轴力的大小。

注意：轴力图与基线形成一闭合曲线。

轴力图必须与杆件对齐。

在轴向集中力作用的截面上，轴力图将发生突变，其突变的绝对值等于轴向集中力的大小，而突变方向：集中力箭头向左时向上突变，集中力箭头向右时向下突变（图是从左向右画）。

例2-10第二节剪切的内力一、剪切的概念剪切：由一对相距很近、大小相等、方向相反的横向外力引起的横截面沿外力作用方向发生的相对错动。

剪切面或受剪面 m-m二、工程实例三、剪力第三节杆件扭转的内力一、扭转的概念扭转：由一对大小相等、方向相反、作用面都垂直于杆轴的力偶引起的杆的任意两个横截面绕杆轴线的相对转动。

ϕ：扭转角；γ：剪切角二、工程实例三、扭矩某一截面上的扭矩等于其一侧各外力偶矩的代数和。

外力偶矩矢量指向该截面的取负，离开该截面的取正。

四、 扭矩图在外力偶作用的截面上，扭矩图将发生突变，其突变的的绝对值等于该外力偶矩的大小，而突变方向：外力偶矩矢量方向向左的向上突变，向右则向下突变。

外力偶矩的计算公式：)(9550m N nP Mk ⋅=注意：kP 单位为kw ；n 单位为min r ；M 单位为m N ⋅第四节 梁弯曲时的内力一、 弯曲 变形的基本概念弯曲变形：由一对大小相等、方向相反，位于杆的纵向平面内的力偶引起的，杆件的轴线由直线变为曲线。

材料力学 扭转扭转的概念扭转是杆件变形的一种基本形式。

在工程实际中以扭转为主要变形的杆件也是比较多的，例如图6-1所示汽车方向盘的操纵杆，两端分别受到驾驶员作用于方向盘上的外力偶和转向器的反力偶的作用；图6-2所示为水轮机与发电机的连接主轴，两端分别受到由水作用于叶片的主动力偶和发电机的反力偶的作用；图6-3所示为机器中的传动轴，它也同样受主动力偶和反力偶的作用，使轴发生扭转变形。

图6—1 图6—2 图6—3这些实例的共同特点是：在杆件的两端作用两个大小相等、方向相反、且作用平面与杆件轴线垂直的力偶，使杆件的任意两个截面都发生绕杆件轴线的相对转动。

这种形式的变形称为扭转变形（见图6-4）。

以扭转变形为主的直杆件称为轴。

若杆件的截面为圆形的轴称为圆轴。

图6—4扭矩和扭矩图6.2.1 外力偶矩作用在轴上的外力偶矩，可以通过将外力向轴线简化得到，但是，在多数情况下，则是通过轴所传递的功率和轴的转速求得。

它们的关系式为 nP M 9550= （6-1） 其中：M ——外力偶矩（N ·m ）;P ——轴所传递的功率（KW ）；n ——轴的转速（r ／min ）。

外力偶的方向可根据下列原则确定：输入的力偶矩若为主动力矩则与轴的转动方向相同；输入的力偶矩若为被动力矩则与轴的转动方向相反。

6.2.2 扭矩圆轴在外力偶的作用下，其横截面上将产生连续分布内力。

根据截面法，这一分布内力应组成一作用在横截面内的合力偶，从而与作用在垂直于轴线平面内的外力偶相平衡。

由分布内力组成的合力偶的力偶矩，称为扭矩，用n M 表示。

扭矩的量纲和外力偶矩的量纲相同，均为N·m 或kN·m。

当作用在轴上的外力偶矩确定之后，应用截面法可以很方便地求得轴上的各横截面内的扭矩。

如图6-5（a ）所示的杆，在其两端有一对大小相等、转向相反，其矩为M 的外力偶作用。

为求杆任一截面m-m 的扭矩，可假想地将杆沿截面m-m 切开分成两段，考察其中任一部分的平衡，例如图6-5（b ）中所示的左端。

材料力学扭转材料力学中的扭转是指在材料上施加一个力矩，使其绕一个轴进行转动的现象。

扭转在工程领域中广泛应用，例如在机械设计、结构设计以及材料测试等方面。

材料力学中的扭转主要涉及到弹性力学和塑性力学两个方面。

在弹性力学中，当材料受到扭矩时，它会发生弯曲变形以及剪切变形。

而在塑性力学中，材料会发生塑性流动，产生塑性变形。

在材料力学中，对于扭转的研究主要关注以下几个方面：1. 扭转角度：扭转角度是指材料在扭转过程中绕轴旋转的角度。

扭转角度通常以弧度为单位进行计量。

2. 扭转力矩：扭转力矩是作用在材料上的力矩，它使材料发生扭转。

扭转力矩的大小与施加的力及材料的形状及性质有关。

3. 扭转应变：材料在扭转过程中会发生弯曲变形和剪切变形，从而导致产生应变。

扭转应变是指材料在扭转过程中产生的应变。

4. 扭转刚度：扭转刚度是指材料抵抗扭转变形的能力。

材料的扭转刚度与其形状、尺寸以及材料的性质密切相关。

对于材料力学中的扭转现象，研究者可以通过实验和数值模拟来进行研究。

实验可以通过应用一定的扭转力矩使试样产生扭转，然后测量扭转角度和应变等参数来分析材料的扭转性能。

数值模拟可以通过建立数学模型和使用计算机进行仿真来研究材料的扭转行为。

在工程实际应用中，对于扭转现象的研究对于设计和优化机械结构以及预测和评估材料的强度和可靠性有重要意义。

通过研究材料的扭转行为，工程师可以合理设计和选择材料，从而确保结构的稳定性和安全性。

综上所述，材料力学中的扭转是指在材料上施加一个力矩，使其绕一个轴进行转动的现象。

材料的扭转行为涉及到弹性力学和塑性力学方面的研究，对于工程实践中的结构设计和材料选择具有重要意义。
