蘇州市泰思特電子科技有限公司静电放电（ESD-20G）操作指导及注意事项1.仪器介绍：图3所标示数的名称依次是：（1）REDUCE（减小）；（2）ADD（增加）；（3）LEFT（向左）；（4）DOWN（向下）；（5）UP（向上）；（6）RIGHT（向右）；；（7）SELECT（设定）；（8）RUN（运行）/PAUSE（暂停）；（9）H.V OUTPUT（高压输出端口）；（10）液晶显示屏。
--------------------------------------------------------------------------------如上图所示, 面板上共有8 个按键ADD,REDUCE,UP,DOWN,LEFT,RIGHT,SELECT,RUN/ PAUSE；其中UP,DOWN两个按键用来上下移动光标,光标所在的行即为选择使能行；按键 SELECT用于对光标所在行选择切换功能；按键LEFT,RIGHT可以左右移动光标，主要用于“时间间隔”“放电次数”“电压设定”的数值改变；按键ADD,REDUCE用于对光标所在位置的数字加/减；按键RUN/PAUSE用于运行和停止。
注：气隙放电只能在单次放电模式下进行，其它放电模式下无效。
2.做ESD测试时 主要操作步骤：第一步：打开主机电源。
第二步：选择放电模式，接触放电或空气放电。
第三步：若选择接触放电（选用尖锥形的放电电极），极性切换选择正压或者负压。
第四步：若切换放电极性，只有在高压上电选择“否”的情况下才可以切换极性。
否则，切换不了。
第五步：四种放电模式,有单次放电、设定放电、自动放电、20PPS放电。
四种模式可任意选择。
第六步：若选择单次放电，高压上电选择选择“是”，选择好所需要的测试电压，按运行键RUN 进行测试，扣动一次枪击开关就放一次电，放电的速率跟手扣动枪击的快慢有关，扣的快，打的快，扣的慢，打的慢。
一般建议近1秒扣动一次枪击开关（这样接近标准）。
esd20k使用手册一、概述ESD20K是一款高性能的静电放电（ESD）保护器件，专为防止静电敏感设备在生产和储存过程中受到损坏而设计。
它具有响应速度快、保护水平高等特点，适用于各种电子设备。
本手册旨在为用户提供ESD20K的使用说明和操作指南。
二、产品特点1.响应速度快：ESD20K具有快速的响应时间，可在瞬间对静电放电做出反应，保护敏感设备。
2.保护水平高：ESD20K的静电保护水平高达±30kV，能有效防止静电对设备造成损坏。
3.兼容性强：ESD20K适用于各种电子设备，包括高低压系统，具有广泛的兼容性。
4.安装简便：ESD20K采用标准的SOIC封装，占用空间小，易于在电路板上安装。
三、使用指南1.安装位置：将ESD20K安装在靠近静电敏感器件的入口处，以确保对静电的有效防护。
2.连接方式：将ESD20K的正极连接到静电敏感器件的正极，负极连接到地线。
请确保连接正确，否则可能导致器件失效。
3.注意事项：在安装和使用ESD20K时，请务必遵守相关电路图和装配指示，确保器件与电路板和系统的其他部分正确连接。
此外，请勿在ESD20K上施加超过其额定电压的电压，以免造成损坏。
四、常见问题及解决方案1.问题：ESD20K在电路中未起到保护作用。
解决方案：检查ESD20K的连接是否正确，并确保其处于正常工作状态。
可能是由于连接不良或器件故障导致其无法正常工作。
此时应进行检修或更换ESD20K。
2.问题：ESD20K在电路中引起系统不稳定。
解决方案：可能是由于ESD20K的连接方式不正确或其本身存在故障，导致系统出现异常。
此时应检查ESD20K的连接方式是否正确，并对其性能进行检查。
如果ESD20K存在故障，应进行更换。
3.问题：ESD20K在使用过程中过热。
解决方案：可能是由于ESD20K的功耗过高或其工作环境温度过高导致其过热。
此时应检查ESD20K的工作环境温度是否过高，并降低其功耗。

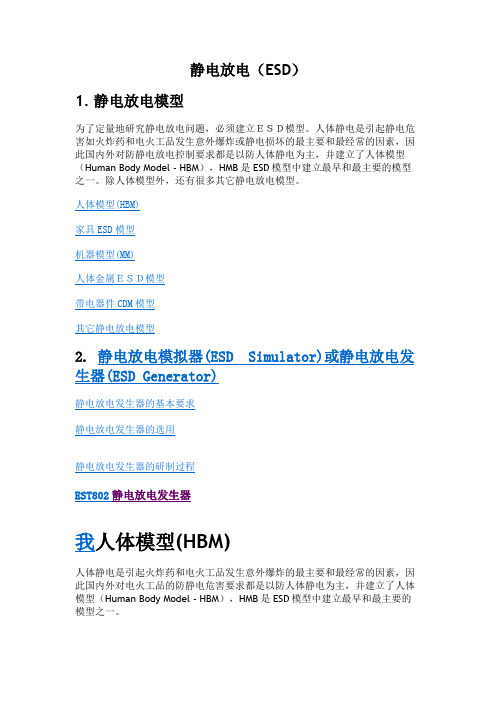

静电放电（ESD）1. 静电放电模型为了定量地研究静电放电问题，必须建立ＥＳＤ模型。
人体静电是引起静电危害如火炸药和电火工品发生意外爆炸或静电损坏的最主要和最经常的因素，因此国内外对防静电放电控制要求都是以防人体静电为主，并建立了人体模型（Human Body Model - HBM），HMB是ESD模型中建立最早和最主要的模型之一。
除人体模型外，还有很多其它静电放电模型。
人体模型(HBM)家具ESD模型机器模型(MM)人体金属ＥＳＤ模型带电器件CDM模型其它静电放电模型2. 静电放电模拟器(ESD Simulator)或静电放电发生器(ESD Generator)静电放电发生器的基本要求静电放电发生器的选用静电放电发生器的研制过程EST802静电放电发生器我人体模型(HBM)人体静电是引起火炸药和电火工品发生意外爆炸的最主要和最经常的因素，因此国内外对电火工品的防静电危害要求都是以防人体静电为主，并建立了人体模型（Human Body Model - HBM），HMB是ESD模型中建立最早和最主要的模型之一。
人体能贮存一定的电荷，所以人体明显地存在电容。
人体也有电阻，这电阻依赖于人体肌肉的弹性、水份、接触电阻等因素。
大部分研究人员认为电容器串一电阻是较为合理的电气模型,见图3－1。
过去有许多研究试图确定典型人体的这些参数的适当取值。
通常把电容器串联一电阻作为人体模型。
早在1962年，美国国家矿务局[ ]测得22人次人体电容范围为95～398PF，平均电容值为240，100次试验测得手与手之间的平均电阻为4000Ω。
这些数据为建立了人体模型起了一个好的开端，做过一些修改之后，用在电子工业中建立早期的模拟电路。
Kirk等[ ]人测得人体电容值的范围为132－190PF。
人体电阻值为87－190Ω。
为了求得一致，美国海军[ ]1980年提出了一个电容值为100PF，电阻为1.5ｋΩ的所谓“标准人体模型”。

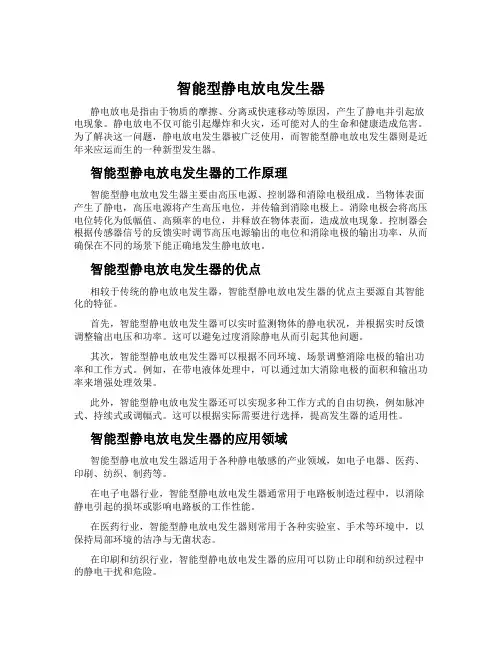

智能型静电放电发生器静电放电是指由于物质的摩擦、分离或快速移动等原因，产生了静电并引起放电现象。
静电放电不仅可能引起爆炸和火灾，还可能对人的生命和健康造成危害。
为了解决这一问题，静电放电发生器被广泛使用，而智能型静电放电发生器则是近年来应运而生的一种新型发生器。
智能型静电放电发生器的工作原理智能型静电放电发生器主要由高压电源、控制器和消除电极组成。
当物体表面产生了静电，高压电源将产生高压电位，并传输到消除电极上。
消除电极会将高压电位转化为低幅值、高频率的电位，并释放在物体表面，造成放电现象。
控制器会根据传感器信号的反馈实时调节高压电源输出的电位和消除电极的输出功率，从而确保在不同的场景下能正确地发生静电放电。
智能型静电放电发生器的优点相较于传统的静电放电发生器，智能型静电放电发生器的优点主要源自其智能化的特征。
首先，智能型静电放电发生器可以实时监测物体的静电状况，并根据实时反馈调整输出电压和功率。
这可以避免过度消除静电从而引起其他问题。
其次，智能型静电放电发生器可以根据不同环境、场景调整消除电极的输出功率和工作方式。
例如，在带电液体处理中，可以通过加大消除电极的面积和输出功率来增强处理效果。
此外，智能型静电放电发生器还可以实现多种工作方式的自由切换，例如脉冲式、持续式或调幅式。
这可以根据实际需要进行选择，提高发生器的适用性。
智能型静电放电发生器的应用领域智能型静电放电发生器适用于各种静电敏感的产业领域，如电子电器、医药、印刷、纺织、制药等。
在电子电器行业，智能型静电放电发生器通常用于电路板制造过程中，以消除静电引起的损坏或影响电路板的工作性能。
在医药行业，智能型静电放电发生器则常用于各种实验室、手术等环境中，以保持局部环境的洁净与无菌状态。
在印刷和纺织行业，智能型静电放电发生器的应用可以防止印刷和纺织过程中的静电干扰和危险。
在制药行业，智能型静电放电发生器可以用于消除药品制造过程中产生的静电，从而避免药品的过敏反应。
静电放电发生器操作指导书静电放电发生器操作指导书一、前言静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。
本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。
二、设备介绍1. 设备外观静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。
设备上方通常会配有一个显示屏幕，下方为控制面板。
2. 设备参数静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。
根据不同的测试需求，可以设置不同的参数值。
3. 设备接口静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。
用户可以通过这些接口与其他设备进行连接和通信。
三、操作步骤1. 准备工作a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体的环境中使用设备。
b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他设备正确连接。
c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。
2. 开机操作a. 按下电源开关，等待设备自检完成。
b. 在显示屏幕上确认设备当前状态和参数设置。
3. 测试操作a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。
b. 根据测试需求，设置合适的输出参数值。
c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试结果。
4. 关机操作a. 在控制面板上按下“关机”按钮。
b. 等待设备关闭完成，断开所有接口连接。
四、注意事项1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。
2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。
3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。
4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。
大型设备运行检查表(1)设备安全运行检查表流水号：0831604001检查人员检查部门设备名称检查事项和问题设备周围是否清洁，是否保持合理的通道检查线路开关是否规范，固定好；电源插检查日期记录NTSC-BYX-1 标准烟箱座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，设备操作人员持证上岗，是否按照操作规程作业，有无安全隐患。
设备周围是否清洁，是否保持合理的通道检查线路开关是否规范，固定好；电源插座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，设备操作人员持证上岗，是否按照操作规程作业，有无安全隐患。
设备是否清洁， GXDJ-BWII 闭环温箱 ZQS4116 台式钻攻两用机检查线路开关是否规范，固定好；电源插座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，是否按照操作规程作业，有无安全隐患。
设备是否清洁，检查线路开关是否规范，固定好；电源插ZQ4116 台式钻床座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，是否按照操作规程作业，有无安全隐患。
备注设备安全运行检查表流水号：0831606002检查人员检查部门设备名称检查事项和问题设备是否清洁。
检查线路开关是否规范，固定好；电源插检查日期记录耐压测试仪 CS2670A 座有无破损老化，必须要有良好的接地；有无裸露线头。
安全警示标志是否清晰，现场机械设备是否保持运行良好状态，是否按照操作规程作业和佩戴绝缘手套，有无安全隐患。
设备周围是否清洁，是否保持合理的通道智能型雷击浪涌发生器 SG-5006G 检查线路开关是否规范，固定好；电源插座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，设备操作人员持证上岗，是否按照操作规程作业，有无安全隐患。
设备周围是否清洁，是否保持合理的通道智能型群脉冲发生器 EFT-40001G 检查线路开关是否规范，固定好；电源插座有无破损；有无裸露线头现场机械设备是否保持运行良好状态，设备操作人员持证上岗，是否按照操作规程作业，有无安全隐患。

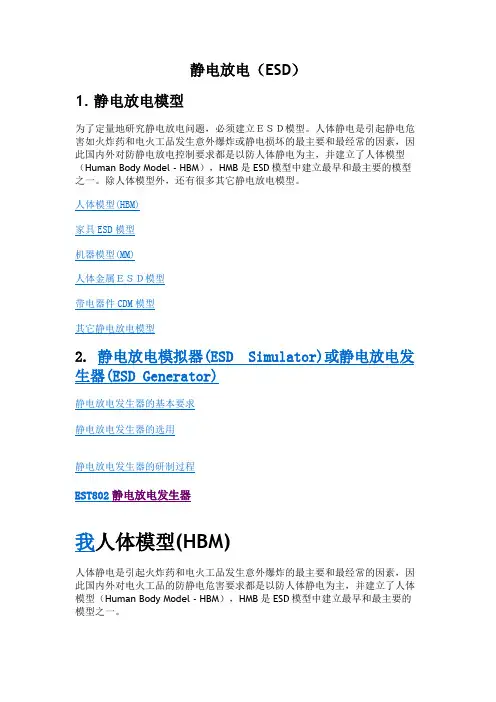

静电放电（ESD）1. 静电放电模型为了定量地研究静电放电问题，必须建立ＥＳＤ模型。
人体静电是引起静电危害如火炸药和电火工品发生意外爆炸或静电损坏的最主要和最经常的因素，因此国内外对防静电放电控制要求都是以防人体静电为主，并建立了人体模型（Human Body Model - HBM），HMB是ESD模型中建立最早和最主要的模型之一。
除人体模型外，还有很多其它静电放电模型。
人体模型(HBM)家具ESD模型机器模型(MM)人体金属ＥＳＤ模型带电器件CDM模型其它静电放电模型2. 静电放电模拟器(ESD Simulator)或静电放电发生器(ESD Generator)静电放电发生器的基本要求静电放电发生器的选用静电放电发生器的研制过程EST802静电放电发生器我人体模型(HBM)人体静电是引起火炸药和电火工品发生意外爆炸的最主要和最经常的因素，因此国内外对电火工品的防静电危害要求都是以防人体静电为主，并建立了人体模型（Human Body Model - HBM），HMB是ESD模型中建立最早和最主要的模型之一。
人体能贮存一定的电荷，所以人体明显地存在电容。
人体也有电阻，这电阻依赖于人体肌肉的弹性、水份、接触电阻等因素。
大部分研究人员认为电容器串一电阻是较为合理的电气模型,见图3－1。
过去有许多研究试图确定典型人体的这些参数的适当取值。
通常把电容器串联一电阻作为人体模型。
早在1962年，美国国家矿务局[ ]测得22人次人体电容范围为95～398PF，平均电容值为240，100次试验测得手与手之间的平均电阻为4000Ω。
这些数据为建立了人体模型起了一个好的开端，做过一些修改之后，用在电子工业中建立早期的模拟电路。
Kirk等[ ]人测得人体电容值的范围为132－190PF。
人体电阻值为87－190Ω。
为了求得一致，美国海军[ ]1980年提出了一个电容值为100PF，电阻为1.5ｋΩ的所谓“标准人体模型”。

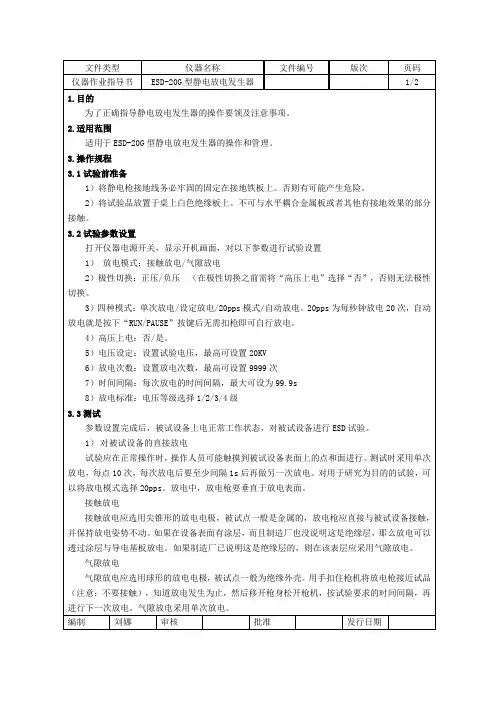

1）对被试品的间接放电
对在被试设备附近的物体的静电放电，可以用测试仪向耦合版的接触放电来模拟。
耦合版与被试设备的每一面，包括前、后、左、右、下方）都是平行放置的，间隔0.1m。
选用锥形电极，直接接触水平/垂直耦合板，在每一面上用最敏感的极性至少放电10次。
3）试验全部结束后，先按下“RUN/PAUSE”，停止运行，将“电压设定”设置为0，同时把“高压上电”设置成“否”，然后关闭电源，整理设备，记录试验结果。
3.4使用注意事项
1）试验操作人员需要站立在接地铁板上进行试验。
2）实验过程中要注意对锥形枪头的保护不能有掉落撞击等可能会影响锥尖形状的操作。
因为如果锥尖变钝会影响放电电压的准确度达不到试验效果。
3）高压操作务必注意安全。
在试验过程中未对枪头、试验品充分放电的基础上。
人体
不得与之接触。
4）不要在湿度高的场合中使用本仪器。
