静电放电发生器操作指导书

静电放电发生器安全操作及保养规程1. 简介静电放电发生器是一种能生成高电场强度的设备，它能够通过放电的方式用于检测材料表面或接地点的电荷量，通常应用于静电带电检测、电气性能测量及一些特殊实验。

由于静电放电发生器具有高压高电场等危险性质，因此在操作过程中需要格外注意安全。

本文主要介绍静电放电发生器的安全操作及保养规程。

2. 安全操作规程2.1 电源1.静电放电发生器的电源应使用与标识一致的交流电源或直流电源。

2.在使用交流电源时，应保证电源与配电箱的电气参数一致，并注意电源线路的绝缘保护。

3.在使用直流电源时，应注意极性，确保正负极接线正确。

4.不得在高温、多尘、潮湿等恶劣环境下使用电源。

2.2 操作前准备1.操作前应先了解静电放电发生器的基本结构、工作原理及使用方法。

2.操作前应检查电源及接线，并用万用表等工具测试电流电压等参数是否正常。

3.操作前应穿戴带有橡胶底的鞋子、橡胶手套等防护用品。

4.操作前应将其它电子设备从操作区域中移除。

2.3 操作过程中的安全注意事项1.操作过程中不得触碰静电放电发生器的高压电极及高压电缆。

2.操作过程中应避免在电源开启的情况下拆卸或移动电子设备。

3.操作过程中应使用符合规定的工具和材料，严禁使用损坏或未检验合格的工具，以及切割、焊接、加工等手段破坏设备。

4.操作过程中应严格遵守安全防范措施，如使用警示标识，设置安全栏杆等。

2.4 操作后的处理1.操作结束时应及时关闭电源及电极开关。

2.操作结束后应将设备清理干净并进行检查，根据使用情况及时更换易损件。

3.操作结束后应关闭设备与电源，拆卸设备并存储到指定的位置。

3. 保养规程3.1 设备存放1.静电放电发生器应存放于干燥通风、无腐蚀性气体、低温环境下。

2.静电放电发生器应被存放在盒子或者袋子中，并严格遵守存放注意事项。

3.2 设备保养1.定期检查设备绝缘性能，保持设备表面清洁。

2.定期对电极及电缆进行检查并进行必要的更换及修理。

蘇州市泰思特電子科技有限公司静电放电（ESD-20G）操作指导及注意事项1.仪器介绍：图3所标示数的名称依次是：（1）REDUCE（减小）；（2）ADD（增加）；（3）LEFT（向左）；（4）DOWN（向下）；（5）UP（向上）；（6）RIGHT（向右）；；（7）SELECT（设定）；（8）RUN（运行）/PAUSE（暂停）；（9）H.V OUTPUT（高压输出端口）；（10）液晶显示屏。

--------------------------------------------------------------------------------如上图所示, 面板上共有8 个按键ADD,REDUCE,UP,DOWN,LEFT,RIGHT,SELECT,RUN/ PAUSE；其中UP,DOWN两个按键用来上下移动光标,光标所在的行即为选择使能行；按键 SELECT用于对光标所在行选择切换功能；按键LEFT,RIGHT可以左右移动光标，主要用于“时间间隔”“放电次数”“电压设定”的数值改变；按键ADD,REDUCE用于对光标所在位置的数字加/减；按键RUN/PAUSE用于运行和停止。

注：气隙放电只能在单次放电模式下进行，其它放电模式下无效。

2.做ESD测试时 主要操作步骤：第一步：打开主机电源。

第二步：选择放电模式，接触放电或空气放电。

第三步：若选择接触放电（选用尖锥形的放电电极），极性切换选择正压或者负压。

第四步：若切换放电极性，只有在高压上电选择“否”的情况下才可以切换极性。

否则，切换不了。

第五步：四种放电模式,有单次放电、设定放电、自动放电、20PPS放电。

四种模式可任意选择。

第六步：若选择单次放电，高压上电选择选择“是”，选择好所需要的测试电压，按运行键RUN 进行测试，扣动一次枪击开关就放一次电，放电的速率跟手扣动枪击的快慢有关，扣的快，打的快，扣的慢，打的慢。

一般建议近1秒扣动一次枪击开关（这样接近标准）。

静电放电发生器操作指导书1. 引言静电发生器是一种产生高电压的设备，用于模拟和测试静电放电现象。

本操作指导书将详细介绍如何正确操作静电放电发生器，以确保安全和有效性。

2. 设备准备在操作静电放电发生器之前，确保已经准备好以下设备和材料： - 静电放电发生器 - 接地电极 - 防静电手套 - 防静电垫 - 清洁布 - 静电检测仪器3. 操作步骤3.1 安全操作•穿戴防静电手套，并确保其完整无损。

•将静电放电发生器放置在防静电垫上，以确保良好的接地。

•在操作前，检查所有电缆和连接是否正常并处于良好状态。

•确保工作区域无静电积聚的物体，并保持干净整洁。

3.2 连接设备•将静电放电发生器的电源线插入适配器并插入电源插座。

•将静电放电发生器的输出线连接至接地电极。

•将接地电极安装在需要进行静电放电测试的对象上，并确保与对象表面紧密接触。

3.3 设置参数•打开静电放电发生器的电源开关，确保指示灯亮起。

•根据需要进行调整，设置合适的放电时间、放电电压和频率等参数。

•注意，根据不同类型的设备或测试要求，可能需要特殊的参数设置。

请参考相关设备说明书或专业人员的建议。

3.4 进行操作•当所有准备工作完成后，将防静电手套穿戴好，确保手部与设备的直接接触。

•轻轻触摸接地电极，并确保皮肤与接地电极接触良好。

•确保操作时不要接触到其他导电物体，以免发生意外。

3.5 静电放电测试•在进行静电放电测试前，使用静电检测仪器进行测试，确保工作区域的静电水平符合要求。

•按下静电放电发生器的放电按钮，开始进行静电放电测试。

•观察并记录测试结果，包括放电时间、放电电压以及可能的反应或损坏情况。

3.6 结束操作•放电测试完成后，将静电放电发生器的电源开关关闭。

•将接地电极从测试对象上移除，并将其放置在防静电垫上，以防止静电积聚。

•清洁静电放电发生器和接地电极，使用清洁布擦拭表面。

4. 维护保养为确保静电放电发生器的长期可靠性和性能，需要进行定期维护保养： - 每次使用后，清洁发生器表面，确保没有灰尘或污垢积聚。

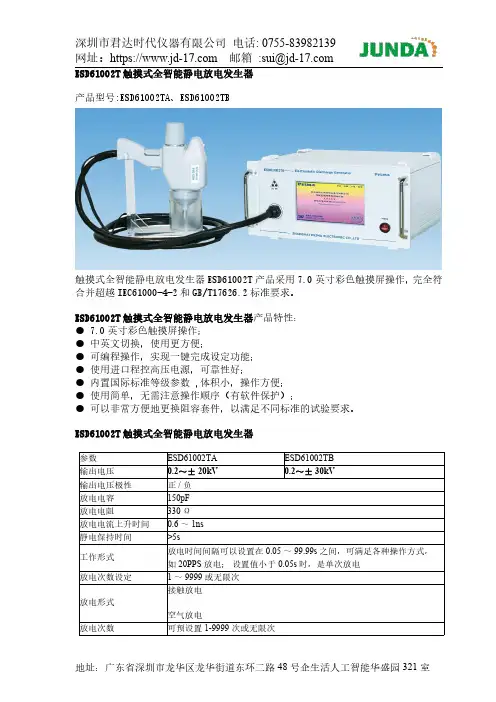

ESD61002T触摸式全智能静电放电发生器
产品型号:ESD61002TA、ESD61002TB
触摸式全智能静电放电发生器ESD61002T产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-2和GB/T17626.2标准要求。

ESD61002T触摸式全智能静电放电发生器产品特性：
●7.0英寸彩色触摸屏操作；
●中英文切换，使用更方便；
●可编程操作，实现一键完成设定功能；
●使用进口程控高压电源，可靠性好；
●内置国际标准等级参数,体积小，操作方便；
●使用简单，无需注意操作顺序（有软件保护）；
●可以非常方便地更换阻容套件，以满足不同标准的试验要求。

ESD61002T触摸式全智能静电放电发生器
ESD61002T触摸式全智能静电放电发生器
ESD-DESK静电放电实验桌。

静电放电发生器操作指导书静电放电发生器操作指导书一、前言静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。

本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。

二、设备介绍1. 设备外观静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。

设备上方通常会配有一个显示屏幕，下方为控制面板。

2. 设备参数静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。

根据不同的测试需求，可以设置不同的参数值。

3. 设备接口静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。

用户可以通过这些接口与其他设备进行连接和通信。

三、操作步骤1. 准备工作a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体的环境中使用设备。

b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他设备正确连接。

c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。

2. 开机操作a. 按下电源开关，等待设备自检完成。

b. 在显示屏幕上确认设备当前状态和参数设置。

3. 测试操作a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。

b. 根据测试需求，设置合适的输出参数值。

c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试结果。

4. 关机操作a. 在控制面板上按下“关机”按钮。

b. 等待设备关闭完成，断开所有接口连接。

四、注意事项1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。

2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。

3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。

4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。

静电放电发生器配置安全操作及保养规程1. 引言静电放电发生器是一种常见的工业设备，用于控制静电放电，防止静电积聚引发的火灾和爆炸危险。

本文档旨在介绍静电放电发生器的配置、安全操作和保养规程，以确保设备的正常运行和工作场所的安全性。

2. 配置2.1 设备安装•静电放电发生器应安装在通风良好、干燥、无腐蚀性气体和化学品的房间内。

•设备应固定在水平坚固的支架上，以保持稳定。

•安装地点应远离易燃易爆物品，并确保离其他设备的距离符合国家安全标准。

2.2 电源连接•使用专用电源线连接设备，确保电源与静电放电发生器适配。

•电源线应保存完好无损，并远离设备的运动部件。

•在连接电源前，确保设备的电源开关处于关闭状态。

2.3 电极配置•根据工作场所的需求，正确选择和配置合适的电极。

•电极应与设备连接牢固，确保电极和设备之间接触良好。

•定期检查电极的磨损程度，如有明显磨损或损坏，应及时更换。

3. 安全操作3.1 操作前准备•操作人员应穿戴符合安全标准的防护服装和静电放电防护用具。

•确保操作区域内无易燃易爆物品。

•根据操作手册和设备标识了解设备的工作原理和操作方法。

3.2 操作流程•在操作前，确保设备的电源开关处于关闭状态。

•按照设备操作顺序逐步进行，不得越过任何操作步骤。

•在操作过程中，注意密切观察设备运行状况，并注意异常情况的发生。

•在发生电气故障、设备异响或异常情况时，立即停止操作，并及时报告维修人员。

3.3 静电放电安全•静电放电发生器必须定期检测并校准，确保放电电流符合安全要求。

•不得在易燃易爆气体或液体周围使用静电放电发生器。

•操作过程中，不得触摸静电放电电极或与电极带有直接接触。

4. 保养规程4.1 日常保养•定期清洁设备表面，确保无尘垢附着。

•定期检查电源线和连接线，如有磨损或老化，应及时更换。

•年度维护，包括内部清洁、电路检修和部件更换。

4.2 维修与更换•所有维修操作必须由经过培训和授权的维修人员进行。

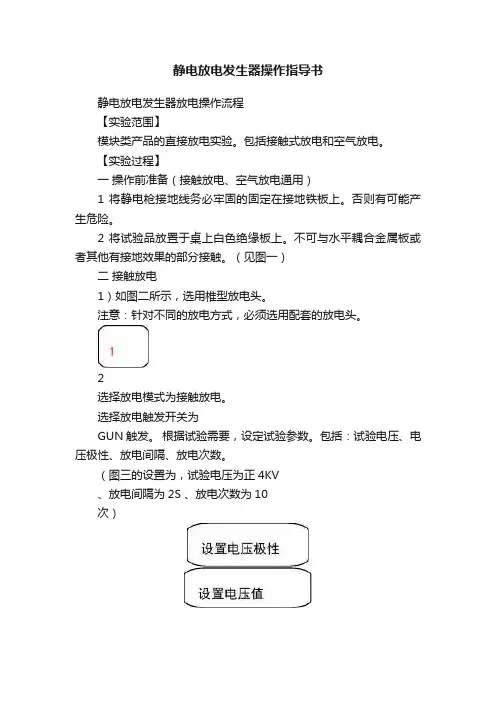

静电放电发生器操作指导书静电放电发生器放电操作流程【实验范围】模块类产品的直接放电实验。

包括接触式放电和空气放电。

【实验过程】一操作前准备（接触放电、空气放电通用）1 将静电枪接地线务必牢固的固定在接地铁板上。

否则有可能产生危险。

2 将试验品放置于桌上白色绝缘板上。

不可与水平耦合金属板或者其他有接地效果的部分接触。

（见图一）二接触放电1）如图二所示，选用椎型放电头。

注意：针对不同的放电方式，必须选用配套的放电头。

2选择放电模式为接触放电。

选择放电触发开关为GUN 触发。

根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电间隔、放电次数。

（图三的设置为，试验电压为正4KV、放电间隔为2S 、放电次数为10次）图二图一3）进行接触放电（图四）触发放电枪开关，放电枪依4）放电停止关可停止试验。

三空气放电1如图五所示，选用弧形放电头。

2如图六所示，设置试验参数。

1）选择放电模式为空气放电。

2）选择放电触发开关为GUN 触发。

3）根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电次数，放电间隔不可设置。

4）选择放电次数计数。

图三图五图六3进行空气放电。

1）长按住放电枪开关，垂直由远离处接近并接触到试验品，2）放电枪开关要在按住的状态下远离试验品。

然后放开开关。

3）空气放电放电次数计数，要开启放电次数计数功能，在放电成功后，次数会显示1，并在放电成功后进行累加。

当累加数达到试验要求时，放电结束。

四：试验完成后整理（接触放电、空气放电通用）1将试验品和静电枪枪头接地（如：接触水平耦合板），来泄露上面可能累积的静电。

2将静电枪枪头取下，并放置妥当。

3清洁整理试验环境。

保证实验环境的干净整洁。

五：注意事项：1. 试验操作人员需要站立在接地铁板上进行试验。

2．实验过程中要注意对锥形枪头的保护，不能有掉落，撞击等可能会影响锥尖形状的操作。

因为，如果锥尖变钝，会影响放电电压的准确度，达不到试验效果。

3. 高压操作，务必注意安全。

ONYX30静电放电发生器操作规程ONYX30静电放电发生器是模拟1）操作人员或物体在接触设备时的放电；2）人或物体对邻近物体的放电。

此仪器使用时可产生高达30kV的静电电压，因此在使用ONYX30前应仔细阅读操作规程，并由专业人员来操作。

警告：●只有经过专业培训的人员才能使用该仪器；●试验中，操作人员必须穿防护服；●试验中，不得接触放电电极头；●更换放电电极头或者极性时必须断电；●试验过程中不得接触被测物体；●不得在有爆炸危险的地方操作静电放电发生器；●带有心脏起搏器或类似设备的人员不得使用或接近静电放电发生器；●确保仪器的接地良好；●应保证静电放电发生器周围环境的干燥；●不得随意打开静电放电发生器，如发现设备故障，应立即停止使用，由专业维修人员检修或送厂家维修。

1、ONYX30静电放电发生器的操作说明1）根据试验要求配备好电极及电源；2）检查放电发生器及EUT的接地，确保接地良好；3）长按触发键打开放电发生器，主要操作控制面板如图2：图1 电源键及极性切换键图2 控制界面（1）Discharge counter（放电计数）：可以选择计数：向上“↑”向下“↓”当向下计数时，可以设置计数点1-9999当向上计数时，重置值为0；向下的重置值为之前设定值；（2）Repetition/frequency（重复/频率）：设置频率空气放电：single/anto接触放电：single/0.1/0.2/0.5/1/2/5/10/20Hz（3）Power off（关机）：持续按3s关机（4）Battery（电池）：显示电池剩余量（5）Sub-menu（子菜单）：选择进入ONYX30子菜单（6）Discharge mode接触放电空气放点图3 放电头（上：接触放电头，下：空气放电头）（7）RC network（RC网络）：显示当前RC模块（8）Polarity （极性）：设置/显示极性：+/-（9）Voltage（电压）：设置/显示电压图 4 电压设置4）按正确方法握住放电枪同时按放电开关对EUT进行放电；5）试验结束后，长按3s右下角的关机键，并把静电放电枪放回仪器箱内。

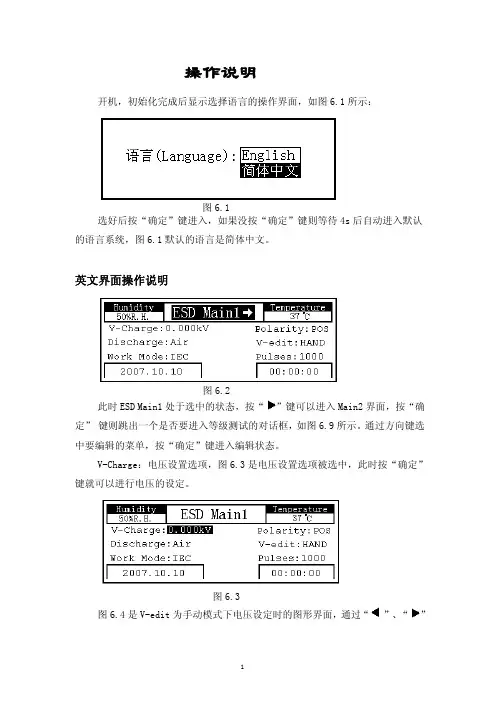

esd61002静电放电发生器操作规程
1. 在操作前，确保静电放电发生器的电源已经关闭，并且没有连接到电源插座。

2. 确保操作环境没有可燃物或易燃物，并且通风良好。

3. 将静电放电发生器连接到一个合适的地线，确保接地是良好的。

4. 打开静电放电发生器的电源开关，确保指示灯亮起。

5. 根据实际需要，调节静电放电发生器的放电电位。

可以通过旋钮或按钮进行调节，确保电位值符合操作要求。

6. 在操作过程中，确保不要触摸或接近静电放电发生器的电极。

如果需要进行调节或更换电极，先将电源关闭，并断开与地线的连接。

7. 在使用静电放电发生器的过程中，要遵循安全操作要求，如穿戴适当的防静电服装、手套等，并通过接地和屏蔽方式防止静电放电对周围环境造成损害。

8. 在静电放电发生器操作完成后，先关闭电源开关，然后断开与地线的连接。

9. 定期检查和维护静电放电发生器，确保其正常工作。

如果发现任何故障或问题，应立即停止使用，并联系专业人士进行修
复。

注意事项：
- 静电放电发生器只能由经过培训和授权的人员操作。

- 在操作过程中，要保持操作区域整洁，并尽量避免产生尘埃、湿气等影响静电放电效果的因素。

- 静电放电发生器操作过程中，要随时注意周围的安全，确保
周围没有可燃物或易燃物，以免引发火灾或爆炸。

- 在操作过程中，要遵守相关的安全操作规范和标准，确保安
全性和有效性。

1）对被试品的间接放电
对在被试设备附近的物体的静电放电，可以用测试仪向耦合版的接触放电来模拟。

耦合版与被试设备的每一面，包括前、后、左、右、下方）都是平行放置的，间隔0。

1m.选用锥形电极，直接接触水平/垂直耦合板，在每一面上用最敏感的极性至少放电10次。

3）试验全部结束后，先按下“RUN/PAUSE”,停止运行，将“电压设定"设置为0，同时把“高压上电”设置成“否"，然后关闭电源，整理设备，记录试验结果。

3.4使用注意事项
1）试验操作人员需要站立在接地铁板上进行试验。

2）实验过程中要注意对锥形枪头的保护不能有掉落撞击等可能会影响锥尖形状
的操作.因为如果锥尖变钝会影响放电电压的准确度达不到试验效果。

3)高压操作务必注意安全。

在试验过程中未对枪头、试验品充分放电的基础上。

人体不得与之接触。

4）不要在湿度高的场合中使用本仪器。

共6页 第1页 1 设备名称、型号及制造厂1.设备名称：静电放电发生器2.设备型号：dito3.制造厂：EMTEST公司2 技术指标输出静电电压范围：空气放电：0～16.5kV接触放电：0~10kV3 环境要求环境温度：23℃±5℃相对湿度：30％～60％4 操作步骤4.1 静电枪的接地线需要可靠接地。

静电放电发生器上的参考接地与试验布置接地可靠相连。

4.2 如果接虚拟电池请确认连接试验室内的220V交流电源，另外电源线绝对不要和地线缠绕在一起，否则容易会造成虚拟电池烧坏。

4.3 标配放电模块， 150pF/330Ω。

放电枪的外形下图所示。

放电枪图中各部分功能如下:(1) 放电电极放电电极有两个。

一个为圆锥形，另一个为圆球形。

前者用于接触放电试验，后者用于气隙放电试验。

根据试验要求的不同，用户可自行更换使用。

注意圆锥体共6页 第2页的尖端不能折断。

(2) 放电枪枪机放电枪枪机的操作与放电模式有关，对空气放电来说，要扣一次枪机，放一次电。

对接触放电来说，只要扣住枪机，放电便一直进行，放电速率由设定的间隔时间决定。

(3) 放电电阻、储能电容压入仓根据不同的测试要求，更换阻容套件。

由此压入，以保证与放电电极之间的距离最短，确保放电波形符合标准的要求。

(4) 接地回线；测试时必须将接地线连接到接地参考平面。

4.4 根据接触放电或空气放电选择合适的放电头。

空气放电用圆头，接触放电用尖头。

4.5 静电放电器主机控制面板如下，可根据放电方式、放电频率、放电电压、计数、放电极性等对其进行设置。

共6页 第3页操作面板图图中各部分的功能如下：1.主机界面2.放电模块3.电池4.放电枪头5.触发键和开关键6.显示屏7.递减按钮8.递加按钮9.功能键F1-F510.接地端11.光电连接口4.6 操作方法4.6.1 触发键的功能：开机：按下触发键一次关机：按下触发键持续3s钟（设备在开始状态）改变菜单：按下触发键一次测试状态下，单次（single）模式下：按下触发键一次；记数（cont）模式下：按下触发键直到测试结束；自动（Auto）模式下：按下触发键一次，自动开始测试，再按下触发键将停止测试进程。

3.1 仪器面板示意图如图1所示，各功能如下： ①REDUCE:减小 ②ADD:增加 ③ LEFT:向左 ④DOWN:向下 ⑤UP:向上 图1:仪器面板⑨H.V OUTPUT:高压输出端口(外接放电枪) ⑩液晶显示屏3.仪器操作方法：3.2 仪器操作界面如图2和图3所示,各项参数设置及功能操作如下:3.2.1 放电模式:按"UP"、"DOWN"键,将光标放在放电模式处,按"SELECT"键可选择图2:主操作界面图3:选择标准操作界面1.目的：为确保仪器的安全正确使用和测试顺畅，保证产品品质。

2.职责：测试中心：负责仪器操作指导书的制作、使用及保养。

⑥RIGHT:向左 ⑦SELECT:设定 ⑧RUN/PAUSE:运行/暂停日 期静电放电发生器（ESD-30G）操作指导书文件编号版 本①②③④⑤⑥⑦⑧⑨⑩文件编号版 本日 期静电放电发生器（ESD-30G）操作指导书“接触放电”或“气隙放电”。

3.2.2 极性切换:将光标放在极性切换处，按"SELECT"键可选择“正压”或“负压”。

3.3.3 四种模式:将光标放置在四种模式处,按"SELECT"键可选择“单次放电”、“设定放电”、“连续放电20PPS”或“自动放电”。

（注：只有在接触模式下可对四种模式进行选择。

）3.3.4 高压放电:将光标放置在高压放电处,按"SELECT"键可选择“是”或“否”。

3.2.5 时间间隔:将光标放置在时间间隔处，按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字。

（注：只有在“设定放电”和“自动放电”模式下才可进行时间间隔设置。

)3.2.6 放电次数:将光标放置在放电次数处,按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字,放电次数如为O,则默认为9999次。

普玛锐静电放电模拟发生器操作规程一、引言静电放电模拟发生器是一种用于模拟静电放电现象的设备，主要用于电子产品的静电放电测试。

普玛锐静电放电模拟发生器作为一种常见的测试设备，在电子产品的研发、生产和检测过程中具有重要的作用。

通过正确的操作规程，能够保证模拟发生器的正常运行，同时也能够保证测试结果的准确性和可靠性。

二、操作规程1. 设备准备在进行静电放电测试之前，首先需要对普玛锐静电放电模拟发生器进行准备。

包括连接电源、接地、接入被测产品等。

在连接电源时，要确保电源稳定并符合设备要求；在接地时，要选择合适的接地点，保证接地良好。

被测产品的接入也需要按照设备说明书中的操作要求进行。

2. 设备调试设备调试是保证测试准确性的重要环节。

在使用普玛锐静电放电模拟发生器时，需要对设备进行适当的调试。

包括设定放电电压、放电模式、放电间隔等参数。

调试时需要依据被测产品的测试要求进行设定，并确保设备的各项参数符合要求。

3. 进行测试在设备准备和调试完成后，可以进行静电放电测试。

在测试过程中，需要按照设备说明书和测试要求进行操作。

注意设备的运行状态和被测产品的响应情况，及时处理可能出现的异常情况。

对于测试结果的记录和保存也要进行规范的操作，以便后续的数据分析和结论提出。

4. 设备关机测试完成后，需要对普玛锐静电放电模拟发生器进行关机操作。

关闭设备前，需要断开被测产品的接入，并依次断开电源和接地。

在关机过程中，要注意保护设备，避免设备受到意外损坏。

三、总结与展望普玛锐静电放电模拟发生器作为一种重要的测试设备，对于电子产品的静电放电测试起着至关重要的作用。

正确的操作规程不仅可以保证设备的正常运行，同时也可以保证测试结果的准确性和可靠性。

在今后的工作中，需要进一步加强对设备操作规程的熟悉和掌握，以提高测试工作的效率和准确性。

四、个人观点对于普玛锐静电放电模拟发生器的操作规程，我认为应该注重细节和规范操作。

只有严格按照操作规程进行操作，才能够确保测试结果的准确性和可靠性。
