静电放电发生器操作规程

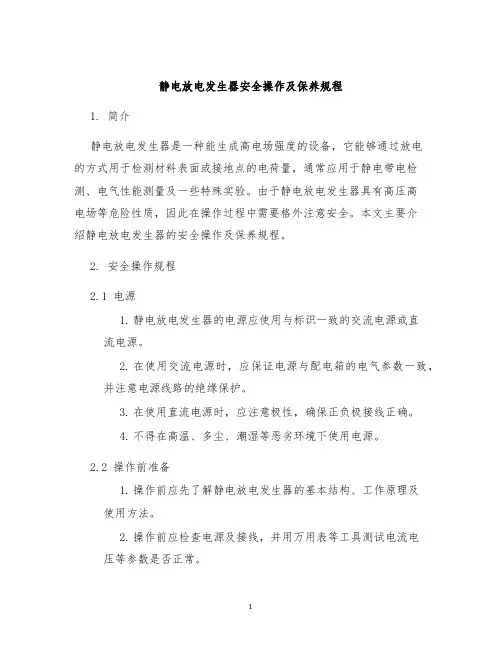

静电放电发生器安全操作及保养规程1. 简介静电放电发生器是一种能生成高电场强度的设备，它能够通过放电的方式用于检测材料表面或接地点的电荷量，通常应用于静电带电检测、电气性能测量及一些特殊实验。

由于静电放电发生器具有高压高电场等危险性质，因此在操作过程中需要格外注意安全。

本文主要介绍静电放电发生器的安全操作及保养规程。

2. 安全操作规程2.1 电源1.静电放电发生器的电源应使用与标识一致的交流电源或直流电源。

2.在使用交流电源时，应保证电源与配电箱的电气参数一致，并注意电源线路的绝缘保护。

3.在使用直流电源时，应注意极性，确保正负极接线正确。

4.不得在高温、多尘、潮湿等恶劣环境下使用电源。

2.2 操作前准备1.操作前应先了解静电放电发生器的基本结构、工作原理及使用方法。

2.操作前应检查电源及接线，并用万用表等工具测试电流电压等参数是否正常。

3.操作前应穿戴带有橡胶底的鞋子、橡胶手套等防护用品。

4.操作前应将其它电子设备从操作区域中移除。

2.3 操作过程中的安全注意事项1.操作过程中不得触碰静电放电发生器的高压电极及高压电缆。

2.操作过程中应避免在电源开启的情况下拆卸或移动电子设备。

3.操作过程中应使用符合规定的工具和材料，严禁使用损坏或未检验合格的工具，以及切割、焊接、加工等手段破坏设备。

4.操作过程中应严格遵守安全防范措施，如使用警示标识，设置安全栏杆等。

2.4 操作后的处理1.操作结束时应及时关闭电源及电极开关。

2.操作结束后应将设备清理干净并进行检查，根据使用情况及时更换易损件。

3.操作结束后应关闭设备与电源，拆卸设备并存储到指定的位置。

3. 保养规程3.1 设备存放1.静电放电发生器应存放于干燥通风、无腐蚀性气体、低温环境下。

2.静电放电发生器应被存放在盒子或者袋子中，并严格遵守存放注意事项。

3.2 设备保养1.定期检查设备绝缘性能，保持设备表面清洁。

2.定期对电极及电缆进行检查并进行必要的更换及修理。

静电放电发生器设备安全操作规定1. 前言静电放电发生器是一种常见的电子测试设备，广泛应用于物料表面静电电荷快速检测、电阻测试、机械印痕测试等领域。

但是，由于其高电压输出、易发生放电等特点，操作过程中必须遵循一定的安全规范，以确保设备操作的可靠性和安全性。

因此，本文档旨在规范静电放电发生器设备的操作流程，提醒用户注意安全事项，避免操作过程中可能发生的风险，提高操作过程的安全性和可靠性。

2. 设备概述静电放电发生器设备是一种用于测试静电放电现象的设备，具有高压输出的特点。

其包含以下主要组成部分：1.高压发生器：产生高压电能，用于控制放电过程。

2.放电探针：用于检测物料表面的静电放电现象。

3.电源控制系统：用于控制设备的开关，保障设备的稳定运行。

3. 安全操作规定在使用静电放电发生器设备进行测试时，必须遵守以下安全操作规定：3.1 设备检查在使用之前，必须对设备进行全面检查，确保设备完好无损、连接稳固，所有绝缘部件与电路板都没有短路或其他缺陷。

若发现设备损坏或连接不良，则必须先进行修复，再进行测试操作。

3.2 保护绝缘手套在操作过程中，必须佩戴防静电手套或其他安全措施，以减少电荷积累以及意外电击的风险。

3.3 接地操作在连接电源之前，必须确保静电放电发生器设备的全部部件都已经接地，并采取相应的措施减少静电积累的可能。

除非必要，否则不能将设备接到非地点。

3.4 操作流程（1）在开机之前，应先关闭所有的电器设备和灯，避免开机引起过大的电流冲击。

（2）使用静电放电发生器设备时，必须按照维修手册中的操作流程进行。

（3）对于高压输出情况下的设备，必须使用耐高压工具和设备进行操作。

（4）在进行操作的过程中，必须保持设备周围空气流通，以避免设备过热或者发生其他电磁干扰。

（5）在完成测试后，必须紧急关闭电源，撤掉接地线路，并且等待设备完全冷却后再进行操作。

3.5 停电后的操作在停止使用静电放电发生器设备时，必须按照以下操作过程进行：（1）首先必须切断电源，并撤掉接地线。

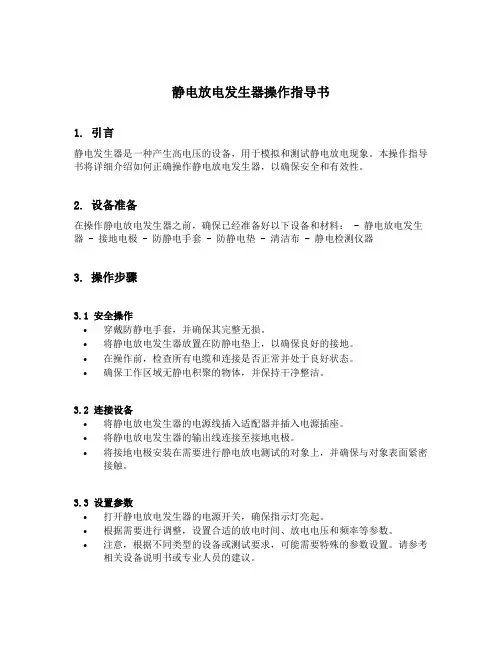

静电放电发生器操作指导书1. 引言静电发生器是一种产生高电压的设备，用于模拟和测试静电放电现象。

本操作指导书将详细介绍如何正确操作静电放电发生器，以确保安全和有效性。

2. 设备准备在操作静电放电发生器之前，确保已经准备好以下设备和材料： - 静电放电发生器 - 接地电极 - 防静电手套 - 防静电垫 - 清洁布 - 静电检测仪器3. 操作步骤3.1 安全操作•穿戴防静电手套，并确保其完整无损。

•将静电放电发生器放置在防静电垫上，以确保良好的接地。

•在操作前，检查所有电缆和连接是否正常并处于良好状态。

•确保工作区域无静电积聚的物体，并保持干净整洁。

3.2 连接设备•将静电放电发生器的电源线插入适配器并插入电源插座。

•将静电放电发生器的输出线连接至接地电极。

•将接地电极安装在需要进行静电放电测试的对象上，并确保与对象表面紧密接触。

3.3 设置参数•打开静电放电发生器的电源开关，确保指示灯亮起。

•根据需要进行调整，设置合适的放电时间、放电电压和频率等参数。

•注意，根据不同类型的设备或测试要求，可能需要特殊的参数设置。

请参考相关设备说明书或专业人员的建议。

3.4 进行操作•当所有准备工作完成后，将防静电手套穿戴好，确保手部与设备的直接接触。

•轻轻触摸接地电极，并确保皮肤与接地电极接触良好。

•确保操作时不要接触到其他导电物体，以免发生意外。

3.5 静电放电测试•在进行静电放电测试前，使用静电检测仪器进行测试，确保工作区域的静电水平符合要求。

•按下静电放电发生器的放电按钮，开始进行静电放电测试。

•观察并记录测试结果，包括放电时间、放电电压以及可能的反应或损坏情况。

3.6 结束操作•放电测试完成后，将静电放电发生器的电源开关关闭。

•将接地电极从测试对象上移除，并将其放置在防静电垫上，以防止静电积聚。

•清洁静电放电发生器和接地电极，使用清洁布擦拭表面。

4. 维护保养为确保静电放电发生器的长期可靠性和性能，需要进行定期维护保养： - 每次使用后，清洁发生器表面，确保没有灰尘或污垢积聚。

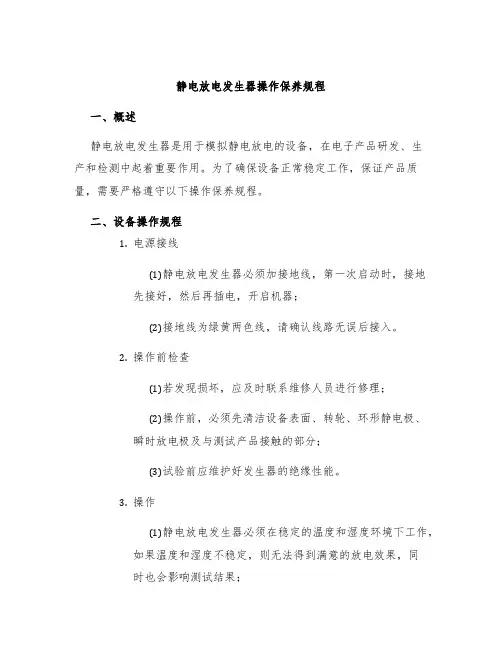

静电放电发生器操作保养规程一、概述静电放电发生器是用于模拟静电放电的设备，在电子产品研发、生产和检测中起着重要作用。

为了确保设备正常稳定工作，保证产品质量，需要严格遵守以下操作保养规程。

二、设备操作规程1.电源接线(1)静电放电发生器必须加接地线，第一次启动时，接地先接好，然后再插电，开启机器；(2)接地线为绿黄两色线，请确认线路无误后接入。

2.操作前检查(1)若发现损坏，应及时联系维修人员进行修理；(2)操作前，必须先清洁设备表面、转轮、环形静电极、瞬时放电极及与测试产品接触的部分；(3)试验前应维护好发生器的绝缘性能。

3.操作(1)静电放电发生器必须在稳定的温度和湿度环境下工作，如果温度和湿度不稳定，则无法得到满意的放电效果，同时也会影响测试结果；(2)操作时电极头要放在待测试物体表面上，不得空离待测试表面，当然在测量中不应向外斜移；(3)测试工作完成后要先调整电弧间隙到最小范围，清理测试表面，然后再进行下一次测试。

4.关机(1)停用时，先关闭电源开关，然后再拔掉电源线；(2)长时间不会使用时，要将发生器外部保护罩盖好，并把发生器内部清理干净，最好放进塑料袋里封存（需在湿度适宜的环境下进行，并注意放在合适的地方，以防摔坏或被碰撞）。

三、设备保养规程1.日常保养(1)使用之后要及时清洗，保证表面不被油污等物质污染；(2)清洗不用清洁剂或水，可用棉花棒沾酒精进行清洗，然后用专业擦拭剂进行擦拭；(3)必须保证机器表面无杂质，且瞬时放电极不应划伤；(4)定期检查静电放电发生器的连接线是否完好，避免因为连接线松动或老化而影响电器元件工作；(5)确保设备运行环境稳定，防止过低温度或过高湿度等因素对发生器的损害。

2.定期保养(1)每半年左右可以对瞬时放电器进行检查和维护，对瞬时放电极进行微调和磨损部位进行更换；(2)若发现放电效果较差，可以对电极进行清洗或调整，对毛细管进行细心检查；(3)对柔性电极的线路进行检查，如发现线路老化、连接部分脱落等情况，需要及时进行维修；(4)经常保持环形电容的清洁，同时检查电容的连接是否牢固。

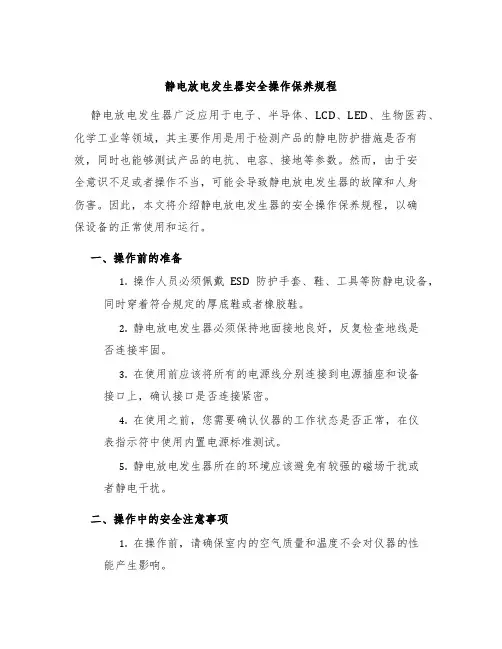

静电放电发生器安全操作保养规程静电放电发生器广泛应用于电子、半导体、LCD、LED、生物医药、化学工业等领域，其主要作用是用于检测产品的静电防护措施是否有效，同时也能够测试产品的电抗、电容、接地等参数。

然而，由于安全意识不足或者操作不当，可能会导致静电放电发生器的故障和人身伤害。

因此，本文将介绍静电放电发生器的安全操作保养规程，以确保设备的正常使用和运行。

一、操作前的准备1.操作人员必须佩戴ESD 防护手套、鞋、工具等防静电设备，同时穿着符合规定的厚底鞋或者橡胶鞋。

2.静电放电发生器必须保持地面接地良好，反复检查地线是否连接牢固。

3.在使用前应该将所有的电源线分别连接到电源插座和设备接口上，确认接口是否连接紧密。

4.在使用之前，您需要确认仪器的工作状态是否正常，在仪表指示符中使用内置电源标准测试。

5.静电放电发生器所在的环境应该避免有较强的磁场干扰或者静电干扰。

二、操作中的安全注意事项1.在操作前，请确保室内的空气质量和温度不会对仪器的性能产生影响。

2.操作过程中切勿将仪器漏电装置从回路中断开，以保持安全。

3.操作人员在换件时，除了必要情况下，不应该将静电放电发生器接触到有电压的零部件或者设备上，以避免放电风险。

4.在使用过程中，确保操作人员不再受到来自外界的静电干扰。

5.在测试前，一定要确认仪器操作已经开启并处于正常工作状态，确保仪器安全地操作用于产品测试。

6.确保仪器和电源插座的接地线连接牢固，以防止发生电势差和漏电。

三、保养维护：1.负责人员应该定期对静电放电发生器进行检修和保养，确保仪器的可靠性和稳定性。

2.在使用中，请尽量避免静电放电发生器的震动和冲击，防止机内部件受到损坏。

3.清洁过程中，不要使用含有腐蚀性、刺激性、易发生静电的清洁剂，应使用专门的无水酒精。

4.定期检查设备电源和地线的连接状况，确保电气连接正常。

5.定期检查设备的线路和内部机构部件，防止发生松动等情况，如发现有异常情况的应及时向维修人员报告。

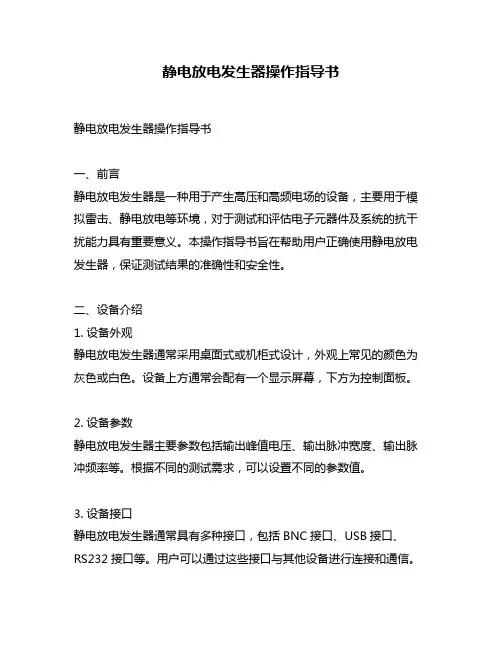

静电放电发生器操作指导书静电放电发生器操作指导书一、前言静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。

本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。

二、设备介绍1. 设备外观静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。

设备上方通常会配有一个显示屏幕，下方为控制面板。

2. 设备参数静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。

根据不同的测试需求，可以设置不同的参数值。

3. 设备接口静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。

用户可以通过这些接口与其他设备进行连接和通信。

三、操作步骤1. 准备工作a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体的环境中使用设备。

b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他设备正确连接。

c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。

2. 开机操作a. 按下电源开关，等待设备自检完成。

b. 在显示屏幕上确认设备当前状态和参数设置。

3. 测试操作a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。

b. 根据测试需求，设置合适的输出参数值。

c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试结果。

4. 关机操作a. 在控制面板上按下“关机”按钮。

b. 等待设备关闭完成，断开所有接口连接。

四、注意事项1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。

2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。

3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。

4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。

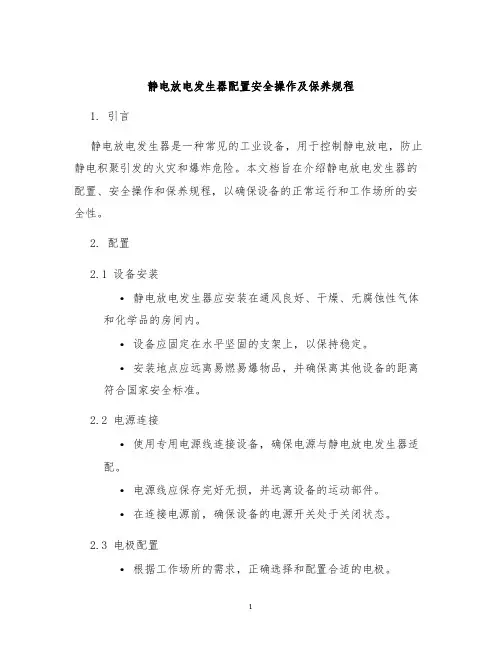

静电放电发生器配置安全操作及保养规程1. 引言静电放电发生器是一种常见的工业设备，用于控制静电放电，防止静电积聚引发的火灾和爆炸危险。

本文档旨在介绍静电放电发生器的配置、安全操作和保养规程，以确保设备的正常运行和工作场所的安全性。

2. 配置2.1 设备安装•静电放电发生器应安装在通风良好、干燥、无腐蚀性气体和化学品的房间内。

•设备应固定在水平坚固的支架上，以保持稳定。

•安装地点应远离易燃易爆物品，并确保离其他设备的距离符合国家安全标准。

2.2 电源连接•使用专用电源线连接设备，确保电源与静电放电发生器适配。

•电源线应保存完好无损，并远离设备的运动部件。

•在连接电源前，确保设备的电源开关处于关闭状态。

2.3 电极配置•根据工作场所的需求，正确选择和配置合适的电极。

•电极应与设备连接牢固，确保电极和设备之间接触良好。

•定期检查电极的磨损程度，如有明显磨损或损坏，应及时更换。

3. 安全操作3.1 操作前准备•操作人员应穿戴符合安全标准的防护服装和静电放电防护用具。

•确保操作区域内无易燃易爆物品。

•根据操作手册和设备标识了解设备的工作原理和操作方法。

3.2 操作流程•在操作前，确保设备的电源开关处于关闭状态。

•按照设备操作顺序逐步进行，不得越过任何操作步骤。

•在操作过程中，注意密切观察设备运行状况，并注意异常情况的发生。

•在发生电气故障、设备异响或异常情况时，立即停止操作，并及时报告维修人员。

3.3 静电放电安全•静电放电发生器必须定期检测并校准，确保放电电流符合安全要求。

•不得在易燃易爆气体或液体周围使用静电放电发生器。

•操作过程中，不得触摸静电放电电极或与电极带有直接接触。

4. 保养规程4.1 日常保养•定期清洁设备表面，确保无尘垢附着。

•定期检查电源线和连接线，如有磨损或老化，应及时更换。

•年度维护，包括内部清洁、电路检修和部件更换。

4.2 维修与更换•所有维修操作必须由经过培训和授权的维修人员进行。

静电放电设备操作规程静电放电设备是一种用于将物体上的静电释放的设备。

静电放电设备在很多行业中都被广泛应用，如电子制造、化工、医药等领域。

为了确保操作过程的安全和稳定性，必须遵守一定的操作规程。

以下是静电放电设备的操作规程，供参考。

1. 设备检查和准备a. 在使用之前，检查设备是否完好无损，包括电源线、接地线、导电材料等是否存在破损或老化等情况。

b. 检查设备的电源是否正常，确认电源开关处于关闭状态。

c. 确保工作区域的安全和整洁，避免任何可能引发静电的火源或易燃物质存在。

d. 将静电放电设备置于稳定的工作台面上，并确保设备与地面接触良好。

2. 操作步骤a. 穿戴防静电服、防静电鞋等防护设备，保持身体和工作环境的导电性。

b. 在操作之前，关闭其他可能产生静电的设备，如电脑、电视、手机等。

c. 将需要放电的物体放置在放电区域内，确保物体与静电放电设备之间有一定距离。

d. 打开静电放电设备的电源开关，将放电头靠近需要放电的物体，保持一段适当的距离。

e. 缓慢移动放电头，使其接触到物体表面，并保持一定的时间，以确保静电得到充分释放。

f. 在放电结束后，关闭静电放电设备的电源开关，将放电头离开物体表面，等待放电头完全冷却后方可收起设备。

3. 安全注意事项a. 在操作过程中，严禁将放电头接触到易燃或易爆物质的表面，以免引发火灾或爆炸。

b. 静电放电设备应避免与湿润物体接触，以免损坏设备或引发其它意外事件。

c. 使用静电放电设备的人员应定期接受相关培训，了解设备使用方法和注意事项。

d. 在使用静电放电设备时，必须保持专注和注意力集中，防止发生意外事故。

e. 设备使用完成后，应及时关闭电源开关，将设备放置在干燥、通风的地方，避免损坏和意外触电。

4. 维护和保养a. 定期检查静电放电设备的电源线、接地线和导电材料等是否存在破损或老化现象，如有问题及时更换。

b. 定期清洁设备表面和放电头，以确保设备性能的稳定和可靠。

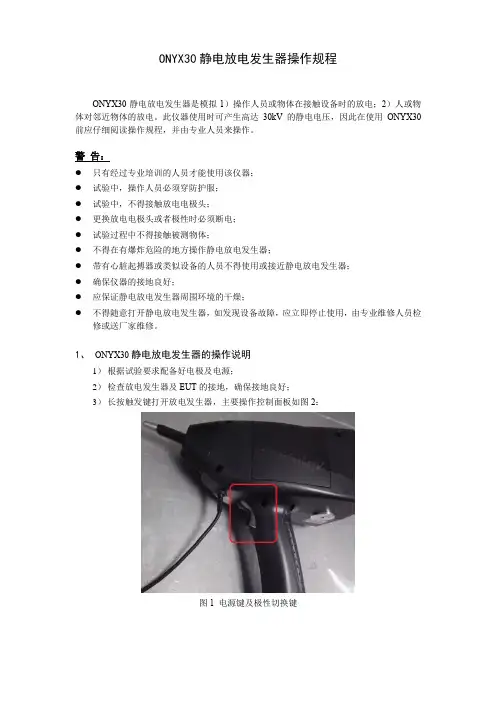

ONYX30静电放电发生器操作规程ONYX30静电放电发生器是模拟1）操作人员或物体在接触设备时的放电；2）人或物体对邻近物体的放电。

此仪器使用时可产生高达30kV的静电电压，因此在使用ONYX30前应仔细阅读操作规程，并由专业人员来操作。

警告：●只有经过专业培训的人员才能使用该仪器；●试验中，操作人员必须穿防护服；●试验中，不得接触放电电极头；●更换放电电极头或者极性时必须断电；●试验过程中不得接触被测物体；●不得在有爆炸危险的地方操作静电放电发生器；●带有心脏起搏器或类似设备的人员不得使用或接近静电放电发生器；●确保仪器的接地良好；●应保证静电放电发生器周围环境的干燥；●不得随意打开静电放电发生器，如发现设备故障，应立即停止使用，由专业维修人员检修或送厂家维修。

1、ONYX30静电放电发生器的操作说明1）根据试验要求配备好电极及电源；2）检查放电发生器及EUT的接地，确保接地良好；3）长按触发键打开放电发生器，主要操作控制面板如图2：图1 电源键及极性切换键图2 控制界面（1）Discharge counter（放电计数）：可以选择计数：向上“↑”向下“↓”当向下计数时，可以设置计数点1-9999当向上计数时，重置值为0；向下的重置值为之前设定值；（2）Repetition/frequency（重复/频率）：设置频率空气放电：single/anto接触放电：single/0.1/0.2/0.5/1/2/5/10/20Hz（3）Power off（关机）：持续按3s关机（4）Battery（电池）：显示电池剩余量（5）Sub-menu（子菜单）：选择进入ONYX30子菜单（6）Discharge mode接触放电空气放点图3 放电头（上：接触放电头，下：空气放电头）（7）RC network（RC网络）：显示当前RC模块（8）Polarity （极性）：设置/显示极性：+/-（9）Voltage（电压）：设置/显示电压图 4 电压设置4）按正确方法握住放电枪同时按放电开关对EUT进行放电；5）试验结束后，长按3s右下角的关机键，并把静电放电枪放回仪器箱内。

ONYX30静电放电发生器操作规程ONYX30静电放电发生器是模拟1）操作人员或物体在接触设备时的放电；2）人或物体对邻近物体的放电。

此仪器使用时可产生高达30kV的静电电压，因此在使用ONYX30前应仔细阅读操作规程，并由专业人员来操作。

警告：●只有经过专业培训的人员才能使用该仪器；●试验中，操作人员必须穿防护服；●试验中，不得接触放电电极头；●更换放电电极头或者极性时必须断电；●试验过程中不得接触被测物体；●不得在有爆炸危险的地方操作静电放电发生器；●带有心脏起搏器或类似设备的人员不得使用或接近静电放电发生器；●确保仪器的接地良好；●应保证静电放电发生器周围环境的干燥；●不得随意打开静电放电发生器，如发现设备故障，应立即停止使用，由专业维修人员检修或送厂家维修。

1、ONYX30静电放电发生器的操作说明1）根据试验要求配备好电极及电源；2）检查放电发生器及EUT的接地，确保接地良好；3）长按触发键打开放电发生器，主要操作控制面板如图2：图1 电源键及极性切换键图2 控制界面（1）Discharge counter（放电计数）：可以选择计数：向上“↑”向下“↓”当向下计数时，可以设置计数点1-9999当向上计数时，重置值为0；向下的重置值为之前设定值；（2）Repetition/frequency（重复/频率）：设置频率空气放电：single/anto接触放电：single/0.1/0.2/0.5/1/2/5/10/20Hz（3）Power off（关机）：持续按3s关机（4）Battery（电池）：显示电池剩余量（5）Sub-menu（子菜单）：选择进入ONYX30子菜单（6）Discharge mode接触放电空气放点图3 放电头（上：接触放电头，下：空气放电头）（7）RC network（RC网络）：显示当前RC模块（8）Polarity （极性）：设置/显示极性：+/-（9）Voltage（电压）：设置/显示电压图 4 电压设置4）按正确方法握住放电枪同时按放电开关对EUT进行放电；5）试验结束后，长按3s右下角的关机键，并把静电放电枪放回仪器箱内。

esd61002静电放电发生器操作规程
1. 在操作前，确保静电放电发生器的电源已经关闭，并且没有连接到电源插座。

2. 确保操作环境没有可燃物或易燃物，并且通风良好。

3. 将静电放电发生器连接到一个合适的地线，确保接地是良好的。

4. 打开静电放电发生器的电源开关，确保指示灯亮起。

5. 根据实际需要，调节静电放电发生器的放电电位。

可以通过旋钮或按钮进行调节，确保电位值符合操作要求。

6. 在操作过程中，确保不要触摸或接近静电放电发生器的电极。

如果需要进行调节或更换电极，先将电源关闭，并断开与地线的连接。

7. 在使用静电放电发生器的过程中，要遵循安全操作要求，如穿戴适当的防静电服装、手套等，并通过接地和屏蔽方式防止静电放电对周围环境造成损害。

8. 在静电放电发生器操作完成后，先关闭电源开关，然后断开与地线的连接。

9. 定期检查和维护静电放电发生器，确保其正常工作。

如果发现任何故障或问题，应立即停止使用，并联系专业人士进行修
复。

注意事项：
- 静电放电发生器只能由经过培训和授权的人员操作。

- 在操作过程中，要保持操作区域整洁，并尽量避免产生尘埃、湿气等影响静电放电效果的因素。

- 静电放电发生器操作过程中，要随时注意周围的安全，确保
周围没有可燃物或易燃物，以免引发火灾或爆炸。

- 在操作过程中，要遵守相关的安全操作规范和标准，确保安
全性和有效性。

1）对被试品的间接放电
对在被试设备附近的物体的静电放电，可以用测试仪向耦合版的接触放电来模拟。

耦合版与被试设备的每一面，包括前、后、左、右、下方）都是平行放置的，间隔0。

1m.选用锥形电极，直接接触水平/垂直耦合板，在每一面上用最敏感的极性至少放电10次。

3）试验全部结束后，先按下“RUN/PAUSE”,停止运行，将“电压设定"设置为0，同时把“高压上电”设置成“否"，然后关闭电源，整理设备，记录试验结果。

3.4使用注意事项
1）试验操作人员需要站立在接地铁板上进行试验。

2）实验过程中要注意对锥形枪头的保护不能有掉落撞击等可能会影响锥尖形状
的操作.因为如果锥尖变钝会影响放电电压的准确度达不到试验效果。

3)高压操作务必注意安全。

在试验过程中未对枪头、试验品充分放电的基础上。

人体不得与之接触。

4）不要在湿度高的场合中使用本仪器。

静电放电测试仪(三基)操作规程为正确、安全、规范的使用SKS-0230，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。

一、【操作程序】1、按SKS-0230使用说明书接好放电枪，并接通电源。

2、给被试样机施加额定电压。

3、打开静电放电发生器电源开关，将开关拨动到上方CONTACT位置。

按下HV ON 开关，接通直流高压电源，按顺时针方向调节VOLTS ADJUST调节旋钮，使表头显示的电压值为8kV。

4、持枪，将放电枪垂直于被试品表面，按下REDAY键，再按下“枪机”对样机进行放电试验。

按下STOP键并结束该极性放电试验。

5、换极性（＋←→－），按3、4重复试验，注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。

6、试验结束后，应将电压调节旋钮逆时针调到底，使高压开关处于OFF状态，按下“枪机”对着铝板放完电。

然后断开工作电源，拔掉电源插头，撤去电表工作电源，清理好现场。

二、【测试条件】1、环境温度：15℃～35℃；相对湿度2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；三、【注意事项】1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;2、仪器的F.G端子要良好接地;3、仪器通电后，不得用手触摸放电电极，以防电击;4、仪器使用过程中，不得随意切换量程，如需切换量程，务必先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。

以免在量程切换过程中电压突变损坏高压电源。

5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。

6、非有关人员严禁操作本仪器。

普玛锐静电放电模拟发生器操作规程一、引言静电放电模拟发生器是一种用于模拟静电放电现象的设备，主要用于电子产品的静电放电测试。

普玛锐静电放电模拟发生器作为一种常见的测试设备，在电子产品的研发、生产和检测过程中具有重要的作用。

通过正确的操作规程，能够保证模拟发生器的正常运行，同时也能够保证测试结果的准确性和可靠性。

二、操作规程1. 设备准备在进行静电放电测试之前，首先需要对普玛锐静电放电模拟发生器进行准备。

包括连接电源、接地、接入被测产品等。

在连接电源时，要确保电源稳定并符合设备要求；在接地时，要选择合适的接地点，保证接地良好。

被测产品的接入也需要按照设备说明书中的操作要求进行。

2. 设备调试设备调试是保证测试准确性的重要环节。

在使用普玛锐静电放电模拟发生器时，需要对设备进行适当的调试。

包括设定放电电压、放电模式、放电间隔等参数。

调试时需要依据被测产品的测试要求进行设定，并确保设备的各项参数符合要求。

3. 进行测试在设备准备和调试完成后，可以进行静电放电测试。

在测试过程中，需要按照设备说明书和测试要求进行操作。

注意设备的运行状态和被测产品的响应情况，及时处理可能出现的异常情况。

对于测试结果的记录和保存也要进行规范的操作，以便后续的数据分析和结论提出。

4. 设备关机测试完成后，需要对普玛锐静电放电模拟发生器进行关机操作。

关闭设备前，需要断开被测产品的接入，并依次断开电源和接地。

在关机过程中，要注意保护设备，避免设备受到意外损坏。

三、总结与展望普玛锐静电放电模拟发生器作为一种重要的测试设备，对于电子产品的静电放电测试起着至关重要的作用。

正确的操作规程不仅可以保证设备的正常运行，同时也可以保证测试结果的准确性和可靠性。

在今后的工作中，需要进一步加强对设备操作规程的熟悉和掌握，以提高测试工作的效率和准确性。

四、个人观点对于普玛锐静电放电模拟发生器的操作规程，我认为应该注重细节和规范操作。

只有严格按照操作规程进行操作，才能够确保测试结果的准确性和可靠性。

静电放电发生器(瑞士)操作规程为正确、安全、规范的使用NSG435，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。

一、【操作程序】1、按NSG435使用说明书的要求，接好仪器电池和放电枪头；2、按下黄色按键，开机;3、选择放电方式：“Con.D.”（接触放电，＜9kV＝or “Air.D.”（空气放电，＜15kV＝；4、按下“Voltage”键，通过“Up”或“Down”设置放电电压，或通过“Level”键选择严酷度等级1～4级放电电压，然后按“Exit”确认;5、选择放电次数：“Single”为单次放电；“1/2 Rep”为2次/秒；“1 Rep”为1次/秒；“10 Rep”为10次/秒（此时，按下“Counter Reset”键可任意设置放电次数，再通过“Preselect”选择“On”后可通过按“Ale Pol.设置正负极性循环放电）;6、持枪，将放电枪垂直于被试品表面，按下启动放电方式“READY”键，再按下“枪机”进行放电试验;7、试验结束后，按下黄色按键，关机;8、用枪头保护套将放电头盖好，将放电枪放入箱内，妥善保管;二、【测试条件】1、环境温度：15℃～35℃；2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；三、【注意事项】1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;2、仪器的F.G端子要良好接地;3、仪器通电后，不得用手触摸放电电极，以防电击;4、仪器使用过程中，不得随意切换量程，如需切换量程，一定要先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。

以免在量程切换过程中电压突变损坏高压电源。

5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。

6、非有关人员严禁操作本仪器。

设施验收单序号：设施日常保养项目表设施名称：设施编号：使用部门：保养人：月：注：保养后，用“V”表示日保，“ ”为周保、“ ”为月保，“X”表示有异常情况，应在“异常情况记录”栏予以记录。

共6页 第1页 1 设备名称、型号及制造厂1.设备名称：静电放电发生器2.设备型号：dito3.制造厂：EMTEST公司2 技术指标输出静电电压范围：空气放电：0～16.5kV接触放电：0~10kV3 环境要求环境温度：23℃±5℃相对湿度：30％～60％4 操作步骤4.1 静电枪的接地线需要可靠接地。

静电放电发生器上的参考接地与试验布置接地可靠相连。

4.2 如果接虚拟电池请确认连接试验室内的220V交流电源，另外电源线绝对不要和地线缠绕在一起，否则容易会造成虚拟电池烧坏。

4.3 标配放电模块， 150pF/330Ω。

放电枪的外形下图所示。

放电枪图中各部分功能如下:(1) 放电电极放电电极有两个。

一个为圆锥形，另一个为圆球形。

前者用于接触放电试验，后者用于气隙放电试验。

根据试验要求的不同，用户可自行更换使用。

注意圆锥体共6页 第2页的尖端不能折断。

(2) 放电枪枪机放电枪枪机的操作与放电模式有关，对空气放电来说，要扣一次枪机，放一次电。

对接触放电来说，只要扣住枪机，放电便一直进行，放电速率由设定的间隔时间决定。

(3) 放电电阻、储能电容压入仓根据不同的测试要求，更换阻容套件。

由此压入，以保证与放电电极之间的距离最短，确保放电波形符合标准的要求。

(4) 接地回线；测试时必须将接地线连接到接地参考平面。

4.4 根据接触放电或空气放电选择合适的放电头。

空气放电用圆头，接触放电用尖头。

4.5 静电放电器主机控制面板如下，可根据放电方式、放电频率、放电电压、计数、放电极性等对其进行设置。

共6页 第3页操作面板图图中各部分的功能如下：1.主机界面2.放电模块3.电池4.放电枪头5.触发键和开关键6.显示屏7.递减按钮8.递加按钮9.功能键F1-F510.接地端11.光电连接口4.6 操作方法4.6.1 触发键的功能：开机：按下触发键一次关机：按下触发键持续3s钟（设备在开始状态）改变菜单：按下触发键一次测试状态下，单次（single）模式下：按下触发键一次；记数（cont）模式下：按下触发键直到测试结束；自动（Auto）模式下：按下触发键一次，自动开始测试，再按下触发键将停止测试进程。

静电放电发生器放电操作流程【实验范围】模块类产品的直接放电实验。

包括接触式放电和空气放电。

【实验过程】一操作前准备（接触放电、空气放电通用）图一11 将静电枪接地线务必牢固的固定在接地铁板上。

否则有可能产生危险。

2 将试验品放置于桌上白色绝缘板上。

不可与水平耦合金属板或者其他有接地效果的部分接触。

（见图一）二接触放电1）如图二所示，选用椎型放电头。

注意：针对不同的放电方式，必须选用配套的放电头。

2）如图三所示，设置试验参数。

选择放电模式为接触放电。

选择放电触发开关为GUN触发。

根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电间隔、放电次数。

（图三的设置为，试验电压为正4KV、放电间隔为2S、放电次数为10次）设置电压极性设置电压值设置放电间隔设置放电次数灯亮表示接触放电灯亮表示枪开关触发图三3）进行接触放电（图四）开始键报警灯确认参数无误后，按开始键。

此时开始绿灯亮、报警红灯亮。

将锥形放电头垂直接触到试验品的待放电位置后，触发放电枪开关，放电枪依据设置放电间隔和放电次数对试验品放电。

4）放电停止当放电枪放电次数，达到设定次数时，放电自动停止。

放电枪的放电次数，未达到设定次数，想中途停止试验，再次触发放电枪开关可停止试验。

三 空气放电1如图五所示，选用弧形放电头。

2如图六所示，设置试验参数。

1）选择放电模式为空气放电。

2）选择放电触发开关为GUN 触发。

3）根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电次数，放电间隔不可设置。

4）选择放电次数计数。

图五灯灭表示空气放电放电次数计数 图六3进行空气放电。

1）长按住放电枪开关，垂直由远离处接近并接触到试验品，2）放电枪开关要在按住的状态下远离试验品。

然后放开开关。

3）空气放电放电次数计数，要开启放电次数计数功能，在放电成功后，次数会显示1，并在放电成功后进行累加。

当累加数达到试验要求时，放电结束。

四：试验完成后整理（接触放电、空气放电通用）1将试验品和静电枪枪头接地（如：接触水平耦合板），来泄露上面可能累积的静电。
