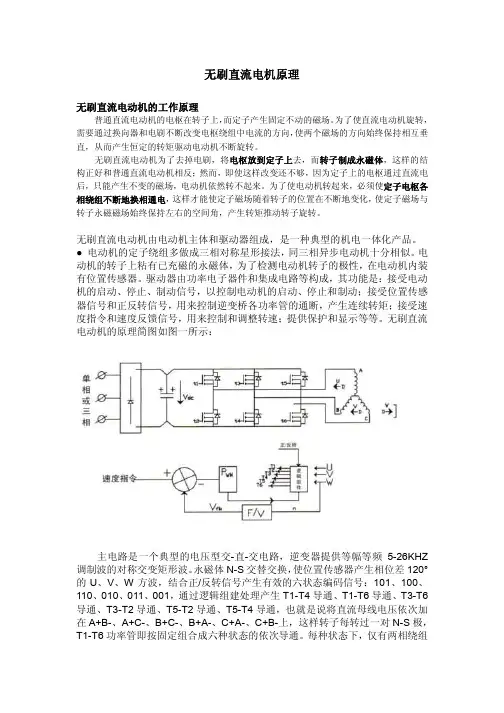

无刷直流电机原理无刷直流电动机的工作原理普通直流电动机的电枢在转子上,而定子产生固定不动的磁场。
为了使直流电动机旋转,需要通过换向器和电刷不断改变电枢绕组中电流的方向,使两个磁场的方向始终保持相互垂直,从而产生恒定的转矩驱动电动机不断旋转。
无刷直流电动机为了去掉电刷,将电枢放到定子上去,而转子制成永磁体,这样的结构正好和普通直流电动机相反;然而,即使这样改变还不够,因为定子上的电枢通过直流电后,只能产生不变的磁场,电动机依然转不起来。
为了使电动机转起来,必须使定子电枢各相绕组不断地换相通电,这样才能使定子磁场随着转子的位置在不断地变化,使定子磁场与转子永磁磁场始终保持左右的空间角,产生转矩推动转子旋转。
无刷直流电动机由电动机主体和驱动器组成,是一种典型的机电一体化产品。
● 电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体,为了检测电动机转子的极性,在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成,其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令和速度反馈信号,用来控制和调整转速;提供保护和显示等等。
无刷直流电动机的原理简图如图一所示:主电路是一个典型的电压型交-直-交电路,逆变器提供等幅等频5-26KHZ 调制波的对称交变矩形波。
永磁体N-S交替交换,使位置传感器产生相位差120°的U、V、W方波,结合正/反转信号产生有效的六状态编码信号:101、100、110、010、011、001,通过逻辑组建处理产生T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通,也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上,这样转子每转过一对N-S极,T1-T6功率管即按固定组合成六种状态的依次导通。
4种直流电机控制电路详解,含图含公式,直观又细致,不懂都难!旺材电机与电控2小时前私信“干货”二字,即可领取138G伺服与机器人专属及电控资料!直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。
但对它的使用和控制,很多读者还不熟悉,而且其技术资料亦难于查找。
直流电机控制电路集锦,将使读者“得来全不费功夫”!在现代电子产品中,自动控制系统,电子仪器设备、家用电器、电子玩具等等方面,直流电机都得到了广泛的应用。
大家熟悉的录音机、电唱机、录相机、电子计算机等,都不能缺少直流电机。
所以直流电机的控制是一门很实用的技术。
本文将详细介绍各种直流电机的控制技术。
直流电机,大体上可分为四类:第一类为有几相绕组的步进电机。
这些步进电机,外加适当的序列脉冲,可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。
只要施加合适的脉冲序列,电机可以按照人们的预定的速度或方向进行连续的转动。
步进电机用微处理器或专用步进电机驱动集成电路,很容易实现控制。
例如常用的S A A l027或S A A l024专用步进电机控制电路。
步进电机广泛用于需要角度转动精确计量的地方。
例如:机器人手臂的运动,高级字轮的字符选择,计算机驱动器的磁头控制,打印机的字头控制等,都要用到步进电机。
第二类为永磁式换流器直流电机,它的设计很简单,但使用极为广泛。
当外加额定直流电压时,转速几乎相等。
这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。
也用于变速范围很宽的驱动装置,例如:小型电钻、模型火车、电子玩具等。
在这些应用中,它借助于电子控制电路的作用,使电机功能大大加强。
第三类是所谓的伺服电机,伺服电机是自动装置中的执行元件,它的最大特点是可控。
在有控制信号时,伺服电机就转动,且转速大小正比于控制电压的大小,除去控制信号电压后,伺服电机就立即停止转动。
伺服电机应用甚广,几乎所有的自动控制系统中都需要用到。
直流电机控制算法的研究与实现的开题报告一、选题背景和意义直流电机是一种常见的电动机种类,广泛应用于机械、工业、汽车、船舶、航空等领域。
随着现代控制技术的迅猛发展,直流电机的控制器件性能越来越精密、复杂,因此,如何设计一套有效、实用的直流电机控制算法技术已经成为研究的热点之一。
本研究拟通过系统地研究直流电机的控制原理、控制方法与控制器件性能等关键技术,设计并实现一套实用型的直流电机控制算法,为进一步推动直流电机技术的发展与应用提供科学依据和技术支撑,起到积极推动的作用。
二、研究内容1. 系统综述直流电机的基本原理、操作特性及其应用领域;2. 深入探讨直流电机控制算法的理论与实践问题;3. 研究常见的直流电机控制算法(Armature Control, Field Control, Chopper Control, PWM Control等)的工作原理、特点和适用范围,比较不同算法的优缺点;4. 基于所选控制算法的特点,设计相应的电路结构和数据处理算法,将其应用到实际的直流电机控制中;5. 针对实际应用中出现的问题,分析原因,提出优化方案。
三、研究方法1.理论方法:通过学习、总结和分析学术文献和经典著作,理解直流电机控制的基本原理、方法和技术;2.实验方法:根据设计思路,建立实验平台,对所选的算法进行实践验证,不断优化算法设计;3. 数据处理方法:采用MATLAB,python等软件、工具进行数据处理、实验数据分析与算法实现。
四、研究计划与进度安排主要任务计划进度实际进度文献综述 1周已完成直流电机基本原理及操作特性综述 2周已完成直流电机控制算法综述与分析 2周已完成设计算法方案及实验平台搭建 3周已完成算法实践验证、结果分析和提出方案 7周进行中论文撰写和形成 3周留出时间安排五、预期研究成果1. 深入了解并掌握直流电机控制算法的基本理论和概念;2. 设计实用型的直流电机控制算法,并通过实验验证其稳定性、性能以及应用价值;3. 比较常用直流电机控制算法的优缺点,提出本文实现的直流电机控制算法的优化方案;4. 最终完成一篇具有高水平的学术论文,为直流电机控制算法研究提供一定的参考和借鉴意义。
关于直流电机在跑步机中的控制方案调研报告对于专业的跑步机,国内外跑步机用驱动电机仍以有刷直流电机为主,采用直流电动机不可逆PWM系统。
此前,青岛英派斯健身集团开发的一款DP220T健身房用跑步机就是采用了跑步机用有刷直流电动机为驱动电机,以集成PWM控制芯片SG3525A为核心,硬件电路实现的电压负反馈、电流补偿控制的PWM闭环控制系统。
尽管有着控制简单的优点,但直流有刷电动机由于存在电刷和换向器的机械换向结构,长期运行必然需要经常维护电刷和换向器,而且,由于损耗存在于转子上,使得散热困难、温升增加,限制了电机转矩重量比的进一步提高。
对于价格相对便宜的家庭用小型跑步机,主要是根据市场的实际需求,在保证技术指标的前提下,尽量考虑设计的经济性和实用性。
家庭用跑步机几乎都采用的是直流有刷调速系统。
例如,国内某型号的跑步机,采用低价位的8位单片机AT89C2051为核心单元构成了直流有刷电机调速系统,电机采用脉宽调制方式进行调速,通过软件编程改变控制算法,增加了控制的灵活性,具有较高的性价比。
使用交流伺服驱动系统取代直流有刷调速系统是目前研究的一个重要方向。
但是我们不用交流伺服电机驱动系统,故不做过多讨论。
目前无刷直流电动机调速系统在电动跑步机上的应用也是研究的一大热点。
一方面,无刷直流电动机具有有刷直流电动机运行效率高、无励磁损耗以及调速性能好等优点;另方而,由于其采用电子换向装置取代了有刷直流电动机的机械换向结构,从而又具有交流电动机结构简单、运行可靠、维护方便等一系列优点。
因此,采用无刷直流电动机调速系统较其它方案具有更高的性价比。
而对于电动跑步机系统,由于其要求较大的起动转矩,所以,采用带位置传感器的PWM调速系统是性能较好的方案。
对于其具体的实现方案主要有两种,一种是以无刷直流电机专用控制芯片为核心控制单元构成无刷电动机调速系统。
最具代表性的是MOTOROLA公司生产的第二代无刷电机控制专用芯片MC33035,它集成了译码、PWM生成、保护等无刷电机控制的诸多功能,组成的系统所需外围电路结构简单,运行可靠,可与同系列芯片MC33039配合构成速度闭环控制,具有较好的调速性能,其不足之处在于调速式单一,无法使用较为复杂的算法。
永磁直流无刷电机是一种高效、可靠且具有广泛应用的电机类型,其设计和应用技术涉及多个方面,包括结构设计、控制系统、功率电子器件等。
以下是关于永磁直流无刷电机实用设计及应用技术的一些重要内容:1. 结构设计:-定子结构设计:合理设计定子结构,包括定子槽形状、绕组布局等,以提高电机效率和性能。
-转子结构设计:优化转子磁路设计,选择合适的永磁材料和磁路形状,提高转子磁场密度和输出功率。
-轴承选型:选择适当的轴承类型和规格,保证电机运行平稳、低噪音。
2. 控制系统:-传感器选型:选择合适的位置传感器(如霍尔传感器)或传感器less 技术,实现电机位置检测和闭环控制。
-控制算法:设计高效的电机控制算法,如FOC(Field Oriented Control)或者DTC(Direct Torque Control),以实现精确控制和高效能耗。
- PWM技术:采用PWM技术控制功率电子开关器件,实现对电机相电流的精确控制,提高电机效率和响应速度。
3. 功率电子器件:- MOSFET或IGBT选择:根据电机功率大小和工作环境选择合适的功率MOSFET或IGBT器件,以确保电机的稳定性和可靠性。
-散热设计:合理设计散热系统,确保功率电子器件能够有效散热,避免过热损坏。
4. 应用技术:-电动汽车:永磁直流无刷电机在电动汽车中得到广泛应用,提供高效、节能的动力输出。
-家用电器:如空调、洗衣机等家用电器中也有广泛应用,提供高效、低噪音的驱动。
-工业领域:如风力发电机组、泵类设备等领域也有着重要的应用。
以上是关于永磁直流无刷电机实用设计及应用技术的简要介绍,这种电机技术在各个领域都有着重要的应用前景,不断推动着电机技术的发展和创新。
BLDC控制方案一、BLDC控制方案概述BLDC(无刷直流电机)是一种广泛应用于各个领域的电机类型,其具有高效、低噪音和长寿命等优点,因此得到了广泛的关注和应用。
为了更好地控制BLDC电机,提高其性能和效率,需要采取合适的控制方案。
本文将介绍一种常用的BLDC控制方案,以及其原理和应用。
二、BLDC控制方案原理BLDC电机由若干个定子线圈和一个转子组成,通过电流分别通过不同的定子线圈,能够使转子旋转。
BLDC控制方案通过检测电机各个定子线圈的位置和转子的位置,将合适的电流输入到对应的定子线圈,从而实现BLDC电机的控制。
具体而言,BLDC控制方案需要以下几个基本组成部分:1. 传感器:用于检测电机各个定子线圈的位置和转子的位置。
常用的传感器包括霍尔效应传感器和编码器。
2. 控制器:接收传感器信号,通过算法计算出合适的电流,并驱动功率放大器为电机提供合适的电流。
控制器负责控制转子的位置和速度,并实现闭环控制。
3. 功率放大器:将控制器输出的小电流放大为足够大的电流,以供电机使用。
功率放大器通常采用MOSFET或IGBT等高功率开关元件。
4. 电源:为控制器和功率放大器提供电力供应,保证其正常工作。
三、BLDC控制方案应用BLDC控制方案广泛应用于各种需要高效控制电机的场景,下面以电动汽车为例进行具体阐述。
1. 电动汽车中的应用:BLDC控制方案在电动汽车的驱动系统中扮演着重要的角色。
通过准确控制电机的转子位置和速度,BLDC控制方案能够实现电动汽车的平稳启动、高效运行和精确控制。
同时,BLDC电机具有高效、低噪音和长寿命等特点,非常适合用于电动汽车的驱动系统。
2. 工业自动化中的应用:BLDC控制方案也被广泛应用于工业自动化领域。
例如,在机械设备中使用BLDC电机可以实现高速、高精度的定位和控制,提高生产效率和产品质量。
3. 家电领域中的应用:家电领域中的许多产品也采用了BLDC控制方案。
例如,以BLDC电机为驱动的风扇具有低噪音、高效节能的特点,被越来越多的消费者所接受。
小功率永磁无刷直流电动机的设计和仿真研究摘要永磁无刷直流电动机是把电机、电子和稀土材料的高新技术产品发展紧密的结合在一起的新型电机,它具有单位体积转矩高、重量轻、转矩惯量小、控制简单、能耗少和调速性能好等优点,因而在航天航空、数控机床、机器人、汽车、计算机外围设备、军事等领域及家用电器等方面都获得了广泛的应用。
因此,设计性能优异的永磁无刷直流电机具有重要的理论意义和应用价值。
本论文系统的研究了35w小功率永磁无刷直流电机的本体设计,包括设计方法、有限元分析、性能计算、软件仿真等。
本文主要的研究内容如下:1、综述了永磁无刷直流电机的研究现状、存在问题和发展前景,分析了永磁无刷直流电机的基本理论。
2、建立永磁无刷直流电机的数学模型,先利用解析法对该电机进行电磁设计,然后利用有限元法对电机进行优化。
3、基于星形连接三相三状态的控制电路,利用Infolytic公司的MagNet电磁场分析软件建立了永磁无刷直流电机的有限元分析模型,仿真分析其静态气隙磁场分布及动态带负载时的电机特性。
并将软件仿真所得结果与设计计算结果进行比较分析,验证了设计方法的正确性。
关键词:电机设计,无刷直流电动机,有限元分析,稳态特性第一章绪论1.1永磁无刷直流电动机的发展状况永磁无刷直流电动机是一种新型的电动机,其应用广泛,相关技术仍然在不断的发展中,该类电动机的发展充分体现了现代电动机理论、电力电子技术和永磁材料的发展过程。
其中,永磁材料、大功率开关器件、高性能微处理器等的快速发展对永磁无刷直流电动机的进步功不可没。
1821年9月,法拉第建立的世界上第一台电机就是永磁电机,自此奠定了现代电机的基本理论基础。
十九世纪四十年代,人们研制成功了第一台直流电动机。
1873年,有刷直流电动机正式投入商业应用。
从此以后,有刷直流电动机就以其优良的转矩特性在运动控制领域得到了广泛的应用,占据了极其重要的地位。
随着生产的发展和应用领域的扩大,对直流电动机的要求也越来越高。
永磁直流无刷电机实用设计及应用技术永磁直流无刷电机是一种常见的电机类型,它具有高效率、高功率密度和高可靠性等优点,因此在各种应用中得到广泛使用。
以下是关于永磁直流无刷电机实用设计及应用技术的一些要点:1.电机参数设计:在实用设计中,需要确定电机的各项参数,如功率、电压、转速、扭矩和效率等。
这些参数应根据具体应用需求和设计限制进行选择和调整。
同时,要合理选择电机类型和规格,以满足应用要求。
2.磁体设计:永磁直流无刷电机的核心部分是磁体,它产生磁场以驱动电机运转。
磁体设计的目标是实现高磁能积、高磁矩和稳定性。
在设计过程中,需要考虑磁体的材料选择、形状设计和磁场分布等因素。
3.控制系统设计:永磁直流无刷电机的控制系统通常采用电子调速技术,以实现电机的精确控制和调速。
一般会采用传感器反馈以获取电机状态信息,并通过电机驱动器对电流和电压进行控制。
控制系统的设计要考虑到电机的负载特性、运行要求和实时调速性能。
4.效率和热管理:永磁直流无刷电机在运行中会产生热量,需要有效管理和散热。
为了保持高效率和稳定性,应设计合理的散热系统和温度控制措施,以防止电机过热和损坏。
5.应用特定需求:永磁直流无刷电机的应用广泛,可以应用于电动车辆、工业自动化、医疗设备、家用电器等领域。
在实际应用中,要充分考虑特定需求和环境条件,对电机进行相应的设计和优化。
总体而言,永磁直流无刷电机的实用设计和应用技术涉及多个方面,包括电机参数设计、磁体设计、控制系统设计、热管理和特定应用需求。
合理的设计和应用技术可以充分发挥永磁直流无刷电机的性能,提高效率和可靠性,满足不同领域的需求。
在设计和应用过程中,需要综合考虑各种因素,并与专业技术人员进行合作和沟通,确保电机的良好运行和性能表现。
电机课程设计及实施一、教学目标本课程的教学目标是使学生掌握电机的基本原理、结构、分类、特性及应用,培养学生具备电机故障诊断和维修的基本技能,提高学生解决实际问题的能力。
具体分解为以下三个维度:1.知识目标:•了解电机的工作原理、分类和结构。
•掌握电机的运行特性、故障诊断和维修方法。
•熟悉电机在自动化系统中的应用。
2.技能目标:•能够分析电机的工作过程,进行故障诊断。
•具备电机维修和调试的能力。
•能够运用电机知识解决实际工程问题。
3.情感态度价值观目标:•培养学生对电机及其自动化领域的兴趣,激发创新意识。
•树立学生对工程实践的尊重,培养团队合作精神。
•强化安全意识,确保学生了解并遵循安全生产规范。
二、教学内容教学内容围绕电机原理与实践展开,具体包括以下几个方面:1.电机基础:介绍电机的基本概念、分类和结构特点。
2.电机原理:深入解析电机的工作原理及其运行特性。
3.电机驱动与控制:探讨电机的启动、制动、调速及其控制方法。
4.电机故障诊断与维修:分析电机常见故障及其诊断与维修策略。
5.电机应用案例:研究电机在自动化系统和实际工程中的应用案例。
教学大纲将按照电机基础知识→电机原理与特性→电机控制与驱动→故障诊断与维修→工程应用案例的顺序进行编排,确保内容的科学性和系统性。
三、教学方法为了提高教学效果,将采用多种教学方法相结合的方式进行授课:1.讲授法:系统讲解电机的基本原理、结构和特性。
2.案例分析法:分析实际案例,使学生更好地理解电机在工程中的应用。
3.实验法:学生进行电机实验,增强对电机原理的理解和操作能力。
4.小组讨论法:分组讨论电机故障诊断和维修方法,培养团队合作精神。
四、教学资源教学资源包括:1.教材:选用权威、实用的电机教材作为主要教学资源。
2.参考书:提供电机相关领域的经典著作和最新技术资料。
3.多媒体资料:制作精美的教学课件,辅助学生理解复杂概念。
4.实验设备:配置齐全的电机实验设备,确保学生能够进行实际操作。

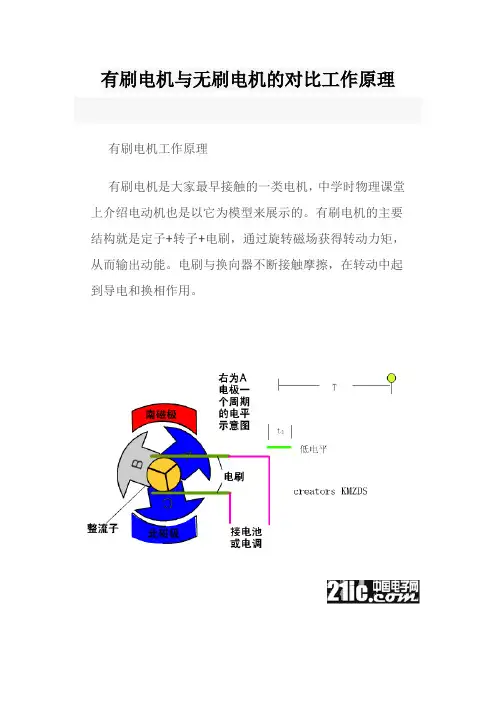

有刷电机与无刷电机的对比工作原理有刷电机工作原理有刷电机是大家最早接触的一类电机,中学时物理课堂上介绍电动机也是以它为模型来展示的。
有刷电机的主要结构就是定子+转子+电刷,通过旋转磁场获得转动力矩,从而输出动能。
电刷与换向器不断接触摩擦,在转动中起到导电和换相作用。
有刷电机采用机械换向,磁极不动,线圈旋转。
电机工作时,线圈和换向器旋转,磁钢和碳刷不转,线圈电流方向的交替变化是随电机转动的换相器和电刷来完成的。
在有刷电机中,这个过程是将各组线圈的两个电源输入端,依次排成一个环,相互之间用绝缘材料分隔,组成一个象圆柱体的东西,与电机轴连成一体,电源通过两个碳元素做成的小柱子(碳刷),在弹簧压力的作用下,从两个特定的固定位置,压在上面线圈电源输入环状圆柱上的两点,给一组线圈通电。
随着电机转动,不同时刻给不同线圈或同一个线圈的不同的两极通电,使得线圈产生磁场的N-S极与最靠近的永磁铁定子的N-S极有一个适合的角度差,磁场异性相吸、同性相斥,产生力量,推动电机转动。
碳电极在线圈接线头上滑动,象刷子在物体表面刷,因此叫碳“刷”。
相互滑动,会摩擦碳刷,造成损耗,需要定期更换碳刷;碳刷与线圈接线头之间通断交替,会发生电火花,产生电磁破,干扰电子设备。
无刷电机工作原理无刷电机中,换相的工作交由控制器中的控制电路(一般为霍尔传感器+控制器,更先进的技术是磁编码器)来完成。
无刷电机采取电子换向,线圈不动,磁极旋转。
无刷电机,是使用一套电子设备,通过霍尔元件,感知永磁体磁极的位置,根据这种感知,使用电子线路,适时切换线圈中电流的方向,保证产生正确方向的磁力,来驱动电机。
消除了有刷电机的缺点。
这些电路,就是电机控制器。
无刷电机的控制器,还可以实现一些有刷电机不能实现的功能,比如调整电源切换角,制动电机,使电机反转,锁住电机,利用刹车信号,停止给电机供电。
现在电瓶车的电子报警锁,就充分利用了这些功能。
无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。
永磁直流无刷电机实用设计及应用技术1. 引言1.1 概述随着科技的不断发展,无刷电机在各个领域的应用越来越广泛。
其中,永磁直流无刷电机作为一种重要的驱动装置,在电动汽车、工业自动化设备和家用电器等领域中扮演着重要角色。
本文将对永磁直流无刷电机进行实用设计及应用技术的全面探讨,旨在帮助读者更好地理解并应用该技术。
1.2 文章结构本文分为五个主要部分:引言、永磁直流无刷电机的原理和特点、实用设计技术、应用案例分析以及结论与展望。
通过这些内容,我们将全面介绍永磁直流无刷电机及其相关技术的基本原理、实际应用过程中需要考虑的设计参数,以及一些常见的应用案例。
最后,我们将总结研究成果,并探讨未来该领域的发展趋势和前景。
1.3 目的本文的主要目的是介绍永磁直流无刷电机实用设计及其应用技术,从而使读者能够了解和掌握这一重要领域的知识。
通过深入研究各种设计和优化技术,我们可以更好地理解电动汽车、工业自动化设备和家用电器等领域中永磁直流无刷电机的应用,并为实际工程设计提供参考和指导。
同时,本文也旨在为未来的研究和创新提供一定的启示,并展望该领域的发展趋势。
2. 永磁直流无刷电机的原理和特点:2.1 原理介绍:永磁直流无刷电机是一种利用永磁体产生磁场,通过电子器件控制换相的电机。
其工作原理基于法拉第感应定律和洛伦兹力定律。
在该电机中,通过转子上的永磁体所产生的磁场与由驱动器产生的旋转磁场进行交互作用,从而实现电机运转。
2.2 特点分析:永磁直流无刷电机具有以下几个特点:(1)高效率:相比传统直流有刷电机,无刷电机采用固态换向器件,减少了刷子摩擦损耗和碳粉污染等问题,因此具有较高的效率。
(2)低维护成本:无刷电机没有刷子和换向环境等易损部件,从而降低了维护成本,并延长了使用寿命。
(3)快速响应能力:无刷电机具有较高的动态响应能力,并且可以通过调整驱动器参数来实现不同的控制策略,以满足不同工况下的要求。
(4)高功率密度:由于无刷电机采用了永磁体产生较强磁场,而且没有绕组饱和现象,因此具有较高的功率密度。
基于单片机的直流电机控制系统设计的文献综述随着科技的不断发展,单片机技术在电机控制系统中的应用越来越普遍。
本文综述了基于单片机的直流电机控制系统的设计与实现,包括硬件设计、软件设计、电机控制策略等方面。
结果表明,基于单片机的直流电机控制系统具有控制精度高、响应速度快、可靠性强等优点,是一种高效、实用的电机控制方法。
关键词:单片机;直流电机;控制系统;硬件设计;软件设计;控制策略一、引言直流电机广泛应用于工业生产、家电、交通运输等领域,其控制系统的设计和实现对于提高电机的性能和效率具有重要意义。
随着单片机技术的不断发展,基于单片机的电机控制系统成为了研究热点。
本文综述了基于单片机的直流电机控制系统的研究进展和应用现状,以期为相关研究提供参考和借鉴。
二、硬件设计基于单片机的直流电机控制系统的硬件设计包括电机驱动模块、传感器模块、单片机模块和电源模块等部分。
其中,电机驱动模块是整个系统的核心部分,其设计直接影响了系统的性能和稳定性。
电机驱动模块的设计需要考虑电机的电压、电流、转速等参数,以及驱动电路的稳定性和可靠性。
常用的电机驱动器包括PWM调速器、H桥驱动器、单向驱动器等。
另外,传感器模块用于检测电机的位置、速度、转向等信息,常用的传感器包括霍尔传感器、编码器、光电传感器等。
三、软件设计基于单片机的直流电机控制系统的软件设计包括控制算法、驱动程序和用户界面等部分。
其中,控制算法是整个系统的核心部分,其设计直接影响了系统的控制精度和响应速度。
常用的控制算法包括PID控制算法、模糊控制算法、神经网络控制算法等。
驱动程序用于实现电机控制算法,包括PWM输出、速度控制、位置控制等功能。
用户界面用于显示电机的运行状态和控制参数,包括LCD显示屏、LED指示灯等。
四、电机控制策略基于单片机的直流电机控制系统的电机控制策略包括速度控制、位置控制、转向控制等方面。
其中,速度控制是电机控制的基本功能,其目的是保持电机在指定的转速范围内运转。
有刷电机结构及原理
有刷电机是内含电刷装置的将电能转换成机械能(电动机)或将机械能转换成电能(发电机)的旋转电机。
有刷电机是所有电机的基础,它具有启动快、制动及时、可在大范围内平滑地调速、控制电路相对简单等特点。
电机工作时,线圈和换向器旋转,磁钢和碳刷不转,线圈电流方向的交替变化是随电机转动的换向器和电刷来完成的。
在电动车行业有刷电机分高速有刷电机和低速有刷电机。
有刷电机和无刷电机有很多区别,从名字上可以看出有刷电机有碳刷,无刷电机没有碳刷。
有刷电机有定子和转子两大部分组成,定子上有磁极(绕组式或永磁式),转子有绕组,通电后,转子上也形成磁场(磁极),定子和转子的磁极之间有一个夹角,在定转子磁场(N极和S极之间)的相互吸引下,使电机旋转。
改变电刷的位置,就可以改变定转子磁极夹角(假设以定子的磁极为夹角起始边,转子的磁极为另一边,由转子的磁极指向定子的磁极的方向就是电机的旋转方向)的方向,从而改变电机的旋转方向。
有刷直流电机的工作原理
有刷直流电机的工作原理基于电磁感应和电流的互作用。
当电流通过电磁线圈时,产生的磁场与固定在定子上的永磁体或电磁体相互作用,产生力矩,使得转子开始旋转。
这个过程可以通过改变电流的大小和方向来控制电机的转速和转向。
有刷直流电机的旋转速度可以通过改变电流的大小和方向来控制。
当通过电磁线圈的电流增加时,磁场变得更强,从而增加了转子的旋转速度。
反之,减小电流则减慢旋转速度。
通过控制电流的大小和方向,可以精确控制电机的转速和转向。
此外,有刷直流电机通常还具备换向器,用于改变电流的方向。
当转子旋转到一个特定位置时,换向器会自动改变电流的流向,以维持电机的转动。
总的来说,有刷直流电机的工作原理基于电流通过电磁线圈产生的磁场与永磁体或电磁体相互作用的力矩。
通过控制电流的大小和方向,可以精确控制电机的转速和转向。
基于arduino开发板的电机控制项目总结1.引言1.1 概述在这篇文章中,我们将讨论基于Arduino开发板的电机控制项目。
电机控制是在许多行业和应用中广泛使用的技术,它能够实现对电机的精确控制和调节。
而Arduino开发板则是一款流行的开源电子平台,它具有易于使用、灵活可编程和丰富的生态系统等特点。
本文将介绍电机控制的原理,以及如何利用Arduino开发板来实现电机控制。
通过这个项目,我们可以深入了解电机控制的基本概念和原理,同时也可以掌握Arduino开发板的使用技巧。
在项目的实施过程中,我们将获得一定的经验和收获,同时也可能会发现一些改进方向。
在本文的结论部分,我们将总结这些收获,并提出可能的改进方向。
希望通过本文的分享,能够为读者带来一些有益的信息和启发。
1.2文章结构文章结构部分的内容可以包括以下内容:本文的结构如下:第一部分为引言部分,包含三个小节。
第一个小节是概述,介绍本文要讨论的主题——基于Arduino开发板的电机控制项目,并解释该项目的背景和意义。
第二个小节是文章结构,简要概述了本文的结构和各个部分的内容,方便读者了解文章的整体框架。
第三个小节是目的,明确了本文的写作目的和预期效果,包括对读者和项目开发者的帮助和启发。
第二部分为正文部分,包含两个小节。
第一个小节是电机控制原理,详细介绍了电机控制的基本原理,包括电机种类、工作原理、控制方法等,为后面的项目开发做铺垫。
第二个小节是Arduino开发板的介绍,对Arduino开发板进行了全面的介绍,包括硬件组成、软件开发环境、编程语言等,介绍了Arduino 开发板在电机控制项目中的应用和优势。
第三部分为结论部分,包含两个小节。
第一个小节是实施该项目的收获,总结了开发该项目的一些收获和体会,包括对电机控制技术和Arduino开发板的深入理解,以及在项目开发过程中遇到的问题和解决方案。
第二个小节是可能的改进方向,提出了该项目在技术和应用方面可能的改进方向,为读者提供了一些启示和思考。
摘要在电气时代的今天,电动机在工农业生产与人们日常生活中都起着十分重要的作用。
直流电机作为最常见的一种电机,具有非常优秀的线性机械特性、较宽的调速范围、良好的起动性以及简单的控制电路等优点,因此在社会的各个领域中都得到了十分广泛的应用。
系统主要功能是:AT89C51单片机接受霍尔传感器传来的脉冲信号,单片机根据外部中断,以及内部定时器进行计数计算出电机转速送到LED并显示,外部装有蜂鸣器电路,在超速或低俗过低都会停止电动机,蜂鸣器发音,显示器不显示,从实用角度看,评价一个系统实用价值的重要标准,就是这个系统对社会生活和科技观念有多大的贡献。
本设计以单片机为核心设计一个电动机转速测定及数据显示控制系统,要求对转速范围在0-3000r/min的直流调速电动机进行测量并显示,转速数据显示精度要达到转速个位数,有转速高、低限报警提示。
本设计使用6V直流电机。
将霍尔传感器产生的脉冲信号输入到单片机外部中断0口,单片机工作在内部定时器工作方式0,对周期信号进行计数,调用计算公式计算出转速,调用显示程序在LED上,其主要内容是单片机部分主要完成电机转速的测量,LED显示部分主要是把转速显示出来,显示范围在0-3000r/min之间。
本设计主要研究直流电机的控制和测量方法,效率高,电路简单,使用也比较广泛,测速系统采用集成霍尔传感器敏感速率信号,具有频率响应快、抗干扰能力强等特点。
从而对电机的控制精度、响应速度以及节约能源等都具有重要意义。
关键词:单片机霍尔IC传感器 , DAC0832 直流电动机转速流程图A/D 和D/A转换器目录摘要 (2)第一章:引言 (5)第二章:系统功能分析 (7)2.1 系统功能概述 (7)2.2 系统要求及主要内容 (7)2.3 系统技术指标 (7)第三章:系统总体设计 (8)3.1 硬件电路设计思路 (8)3.2 软件设计思路 (9)第四章:硬件电路设计 (8)4.1 单片机描述 (12)4.1.1 AT89C51引脚及作用 (12)4.1.2 ULN2003引脚图及功能 (13)4.2 外围电路设计 (14)4.2.1时钟电路 (14)4.2.2复位电路 (14)4.2.3测速电路 (15)4.2.4报警电路 (16)4.2.5显示电路 (16)4.2.6 74HC573引脚图及功能 (18)第五章:软件电路设计 (20)第六章:系统调试 (23)6.1 硬件调试 (23)6.2 软件调试 (24)6.3 综合调试 (24)6.4 故障分析与解决方案 (24)6.4.1 故障出现情况 (24)6.4.2 解决方案 (25)第七章:结论 (30)参考文献 (31)致谢 (28)附录 (29)第一章引言电子技术的高速发展,促使直流电机调速逐步从模拟化向数字化转变,特别是单片机技术的应用,使直流电机调速技术进入到一个新的阶段。
有刷直流电机原理应用及实用控制方案探讨时间:2008-11-14 来源:51chaoban 作者:Jenny 点击:476
有刷直流(BDC)电机的工作原理
图1示出的是BDC电机的基本构造。
图中画出的组件包括定子、转子、电刷和换向器。
定子和转子磁场相互作用驱动电机旋转。
有刷直流电机的类型根据电机定子或外壳中磁场的产生方式来划分。
根据有刷直流电机的类型,定子磁场可以由永磁铁或定子中的绕组产生。
对于后一种情况,定子绕组与转子绕组可以是并行、串行、或混合方式连接。
这三种有刷直流电机分别称为并激电动机、串激电动机和复激电动机。
定子产生静止磁场。
这一静止磁场围绕在电枢(或称转子)的周围。
外加电源激发出电枢磁场。
BDC电机轴上还有两个圆弧形的铜片,称为换向片。
电机转动时,碳质的电刷在换向器上滑动。
这样就可以产生一个与定子的静止磁场相吸引的旋转磁场。
电枢和定子绕组中的电流由电池或其它直流电源供给(永磁BDC电机没有定子绕组)。
电池(或直流电源)提供恒定的直流电压。
电压幅度决定了电机的转速,因此是电池或直流电源是一个线性激励源。
改变BDC电机速度的最有效方式是采用脉宽调制(PWM)技术。
PWM技术是以固定的频率开关恒压源。
改变PWM信号的脉冲宽度可以调节电机的速度。
脉冲高低电平间的比例称为PWM信号的占空比。
直流电池电平的幅度等于PWM信号的平均幅度。
应用实例:单片机/电机控制实例
单片机设计中带有内建的外设,因此只需要最少量的外部元器件就可以容易地实现BDC电机的速度和方向控制。
选用的单片机带有内建的外设,只需要最少量的外部元器件就可以容易地实现BDC电机的速度和方向控制。
这款单片机的两大特点对于BDC电机控制非常有用。
首先,片上内建有增强捕获/比较/PWM(ECCP)模块,当配置为全桥模式时,可以提供直接驱动H桥电路所需要的PWM信号。
H桥电路可以为电机提供双向电流驱动。
第二个非常适合电机控制器的特点是可以产生频率高达31.2 kHz的8位PWM信号。
对于电机控制应用来说,这一点很重要,因为低于20 kHz的频率会导致电机产生人听觉范围内的噪声。
不需要增加任何外部时钟源,可以提供高于听觉频率的8位分辨率。
为了获得高出听觉频率范围的频率,此前的单片机需要在运行时降低PWM的分辨率。
与其它具备ECCP的单片机相比,它体积小且成本效率高。
利用片上
ECCP模块做为PWM硬件发生器,而不是采用过去的软件解决方案,宝贵的单片机处理器资源可以用于完成其它任务。
此类应用中使用的片上外设除ECCP模块外,还有一个内部10位模数转换器(ADC)。
ECCP 有捕获模式(可捕获定时器寄存器的16位值)、几个比较器和4个PWM。
在无传感器的BDC电机控制应用中,4个PWM通道是一个重要优势。
如图2所示,配合外部桥和4个FET驱动器件,单片机的PWM模块可以容易地实现双向电机控制。
图2中的低成本BDC电机控制系统在全桥PWM模式下使用ECCP。
用户可容易地配置PWM 占空比,并实时改变单片机内部振荡器。
此外,利用单片机片上的一个10位ADC来测量反向电动势(EMF),PIC16F684可以容易地跟踪电机的转速(RPM)。
本应用中的硬件有三个主要部分。
一个电源级、一个通信模块(RS-232)和一个RPM及电流测量级。
电源级包括提供BDC电机双向控制的全H桥。
PIC16F684通过RC2、RC3、RC4和RC5引脚连接到H桥。
从RA5引脚通过一个RS-232端口可以将有关PWM占空比、单片机振荡器速率、电机RPM和电流值等指令和信息发送给计算机。
虽然实际生产出来的设备很可能并没有这样一个通信接口,但在开发阶段这样一个通信接口非常有用。
在实际产品中,RA5可以被赋予不同的用途,如点亮状态指示LED或者读取电位计输入。
通过测量电机的反向EMF电压,不需额外传感器即可以获得电机转速(RPM)。
电机转速与反向EMF电压直接成正比。
BDC电机是一种感性负载。
电机上感生的电压等于电机电感乘以dI/dt 。
将对应FET关断(OFF)即可以测量反向EMF电压。
这会产生一个反方向流过电机的电流。
PIC16F684中的ADC模块可以测量出EMF电压。
通过测量MOSFETs、QB 和QD, 以及地之间电流检测电阻上的高端电压可以获得电流值。
选择适当的电阻值时需要考虑最大电流和功耗。
PWM信号驱动BDC电机。
H桥电路仅在PWM 信号处于高电平时才吸收电流。
采用一个采样和平均算法在多个PWM周期测量结果的基础上算出电流值和电机转速。
