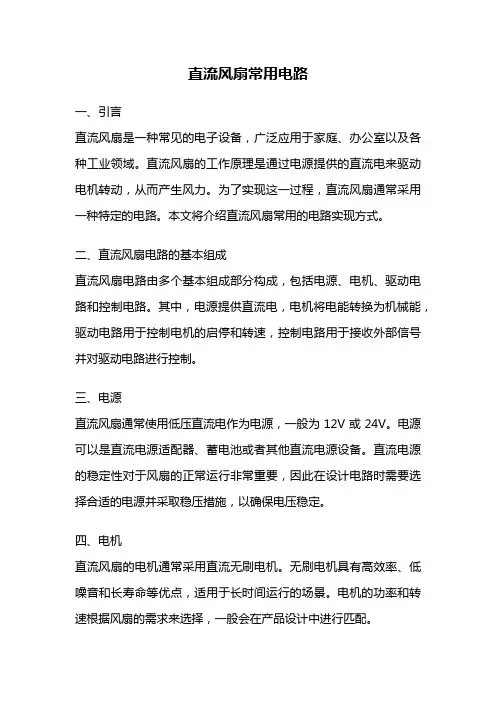

直流风扇常用电路一、引言直流风扇是一种常见的电子设备,广泛应用于家庭、办公室以及各种工业领域。
直流风扇的工作原理是通过电源提供的直流电来驱动电机转动,从而产生风力。
为了实现这一过程,直流风扇通常采用一种特定的电路。
本文将介绍直流风扇常用的电路实现方式。
二、直流风扇电路的基本组成直流风扇电路由多个基本组成部分构成,包括电源、电机、驱动电路和控制电路。
其中,电源提供直流电,电机将电能转换为机械能,驱动电路用于控制电机的启停和转速,控制电路用于接收外部信号并对驱动电路进行控制。
三、电源直流风扇通常使用低压直流电作为电源,一般为12V或24V。
电源可以是直流电源适配器、蓄电池或者其他直流电源设备。
直流电源的稳定性对于风扇的正常运行非常重要,因此在设计电路时需要选择合适的电源并采取稳压措施,以确保电压稳定。
四、电机直流风扇的电机通常采用直流无刷电机。
无刷电机具有高效率、低噪音和长寿命等优点,适用于长时间运行的场景。
电机的功率和转速根据风扇的需求来选择,一般会在产品设计中进行匹配。
五、驱动电路驱动电路是控制直流风扇转速和启停的核心部分。
常用的驱动电路有直流电机驱动芯片和电机驱动模块。
直流电机驱动芯片通常需要外接元件,如晶体管、电阻、电容等,以实现对电机的驱动;而电机驱动模块则集成了驱动芯片和外接元件,简化了电路设计和布局。
六、控制电路控制电路用于接收外部信号,并通过控制驱动电路来实现对风扇的控制。
常见的控制方式包括手动控制和自动控制。
手动控制通常通过旋钮或按钮来实现,用户可以根据需要调节风扇的转速;自动控制则通过传感器或其他设备来监测环境温度、湿度等参数,并根据设定的阈值来控制风扇的转速。
七、保护电路为了保护电路和风扇的安全运行,直流风扇电路通常还包括一些保护电路。
常见的保护电路有过压保护、过流保护、过温保护和反接保护等。
这些保护电路能够及时检测异常情况并采取相应的措施,以保证电路和风扇的正常工作。
八、总结直流风扇常用的电路包括电源、电机、驱动电路、控制电路和保护电路等组成部分。

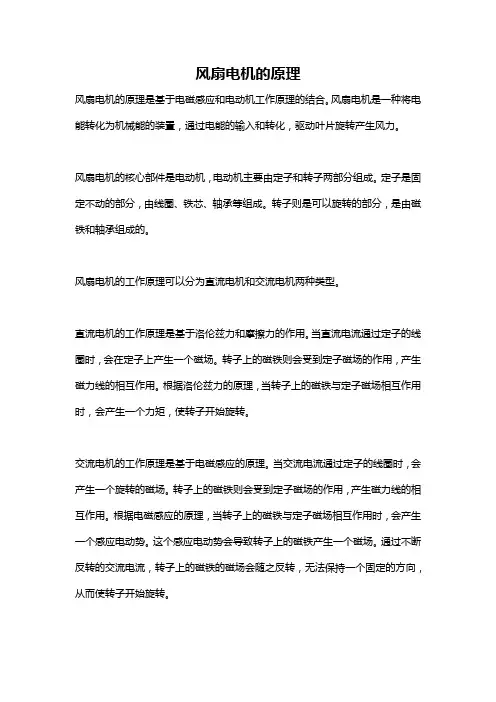

风扇电机的原理风扇电机的原理是基于电磁感应和电动机工作原理的结合。
风扇电机是一种将电能转化为机械能的装置,通过电能的输入和转化,驱动叶片旋转产生风力。
风扇电机的核心部件是电动机,电动机主要由定子和转子两部分组成。
定子是固定不动的部分,由线圈、铁芯、轴承等组成。
转子则是可以旋转的部分,是由磁铁和轴承组成的。
风扇电机的工作原理可以分为直流电机和交流电机两种类型。
直流电机的工作原理是基于洛伦兹力和摩擦力的作用。
当直流电流通过定子的线圈时,会在定子上产生一个磁场。
转子上的磁铁则会受到定子磁场的作用,产生磁力线的相互作用。
根据洛伦兹力的原理,当转子上的磁铁与定子磁场相互作用时,会产生一个力矩,使转子开始旋转。
交流电机的工作原理是基于电磁感应的原理。
当交流电流通过定子的线圈时,会产生一个旋转的磁场。
转子上的磁铁则会受到定子磁场的作用,产生磁力线的相互作用。
根据电磁感应的原理,当转子上的磁铁与定子磁场相互作用时,会产生一个感应电动势。
这个感应电动势会导致转子上的磁铁产生一个磁场。
通过不断反转的交流电流,转子上的磁铁的磁场会随之反转,无法保持一个固定的方向,从而使转子开始旋转。
无论是直流电机还是交流电机,风扇电机的转速和转矩可以通过控制输入的电流来调节。
当电流增加时,电机的输出功率也会相应增大,从而使转子的旋转速度增加。
反之,当电流减小时,电机的输出功率也会相应减小,从而使转子的旋转速度减小。
在风扇电机中,叶片的旋转速度和输出风力的大小取决于电机转速的快慢。
通过控制电机转速,可以实现风扇的速度调节。
常见的速度调节方式包括旋钮、开关和遥控器等。
除了电机本身,风扇电机还包括驱动电路和供电系统。
驱动电路负责将电能转化为机械能,并通过轴传递给叶片。
供电系统则提供电能给电机和驱动电路,保证其正常工作。
总结起来,风扇电机的原理是将电能转化为机械能,通过电磁感应和电动机工作原理实现叶片的旋转,从而产生风力。
通过控制电流和电压的大小,可以调节风扇的转速和风力大小。

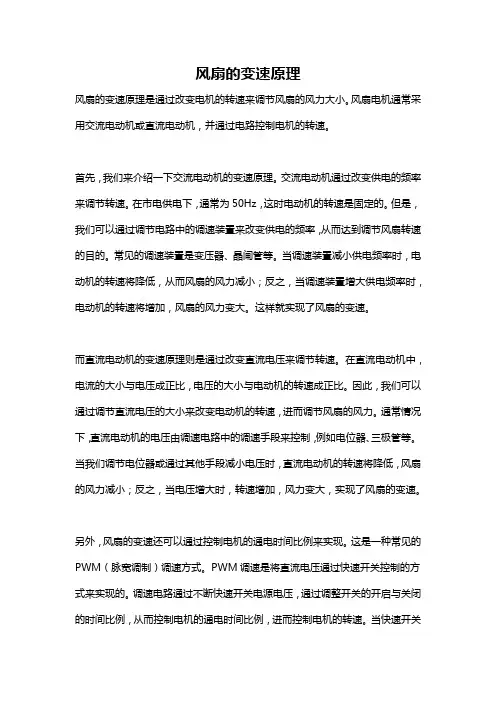

风扇的变速原理风扇的变速原理是通过改变电机的转速来调节风扇的风力大小。
风扇电机通常采用交流电动机或直流电动机,并通过电路控制电机的转速。
首先,我们来介绍一下交流电动机的变速原理。
交流电动机通过改变供电的频率来调节转速。
在市电供电下,通常为50Hz,这时电动机的转速是固定的。
但是,我们可以通过调节电路中的调速装置来改变供电的频率,从而达到调节风扇转速的目的。
常见的调速装置是变压器、晶闸管等。
当调速装置减小供电频率时,电动机的转速将降低,从而风扇的风力减小;反之,当调速装置增大供电频率时,电动机的转速将增加,风扇的风力变大。
这样就实现了风扇的变速。
而直流电动机的变速原理则是通过改变直流电压来调节转速。
在直流电动机中,电流的大小与电压成正比,电压的大小与电动机的转速成正比。
因此,我们可以通过调节直流电压的大小来改变电动机的转速,进而调节风扇的风力。
通常情况下,直流电动机的电压由调速电路中的调速手段来控制,例如电位器、三极管等。
当我们调节电位器或通过其他手段减小电压时,直流电动机的转速将降低,风扇的风力减小;反之,当电压增大时,转速增加,风力变大,实现了风扇的变速。
另外,风扇的变速还可以通过控制电机的通电时间比例来实现。
这是一种常见的PWM(脉宽调制)调速方式。
PWM调速是将直流电压通过快速开关控制的方式来实现的。
调速电路通过不断快速开关电源电压,通过调整开关的开启与关闭的时间比例,从而控制电机的通电时间比例,进而控制电机的转速。
当快速开关周期较短,也就是开关开启与关闭的时间比例较小时,电机的通电时间比例较低,转速降低,风力减小;反之,当快速开关周期较长,电机的通电时间比例较高,转速增加,风力变大。
总之,风扇的变速原理主要通过改变电机的转速来调节风力大小。
无论是交流电动机还是直流电动机,都可以通过改变电压、频率或者通电时间比例来实现调速。
这些调速方式可以通过调速装置、调速电路等来实现,使得我们可以根据需求调节风扇的转速,满足不同场景下的使用需求。

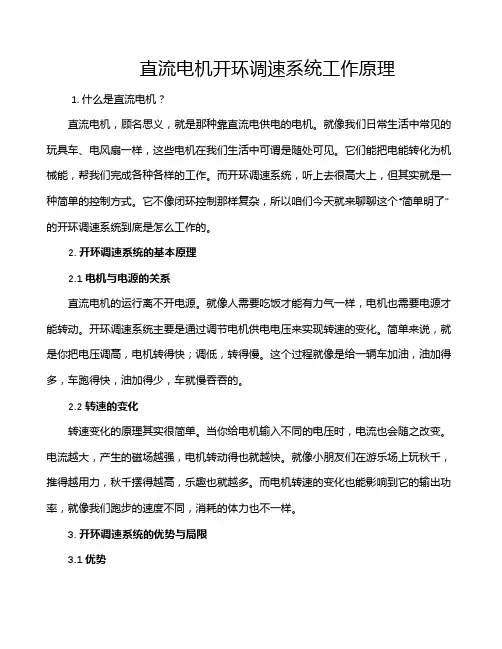

直流电机开环调速系统工作原理1. 什么是直流电机?直流电机,顾名思义,就是那种靠直流电供电的电机。
就像我们日常生活中常见的玩具车、电风扇一样,这些电机在我们生活中可谓是随处可见。
它们能把电能转化为机械能,帮我们完成各种各样的工作。
而开环调速系统,听上去很高大上,但其实就是一种简单的控制方式。
它不像闭环控制那样复杂,所以咱们今天就来聊聊这个“简单明了”的开环调速系统到底是怎么工作的。
2. 开环调速系统的基本原理2.1 电机与电源的关系直流电机的运行离不开电源。
就像人需要吃饭才能有力气一样,电机也需要电源才能转动。
开环调速系统主要是通过调节电机供电电压来实现转速的变化。
简单来说,就是你把电压调高,电机转得快;调低,转得慢。
这个过程就像是给一辆车加油,油加得多,车跑得快,油加得少,车就慢吞吞的。
2.2 转速的变化转速变化的原理其实很简单。
当你给电机输入不同的电压时,电流也会随之改变。
电流越大,产生的磁场越强,电机转动得也就越快。
就像小朋友们在游乐场上玩秋千,推得越用力,秋千摆得越高,乐趣也就越多。
而电机转速的变化也能影响到它的输出功率,就像我们跑步的速度不同,消耗的体力也不一样。
3. 开环调速系统的优势与局限3.1 优势开环调速系统的最大好处就是简单易用,成本低。
对于一些不需要精确控制转速的场合,比如说风扇、玩具车,开环系统就像一位好管家,负责把电源和电机的关系打理得妥妥当当,省去不少麻烦。
而且,系统的设计也比较简单,不需要太多复杂的传感器和控制器,这样可以大大降低维护成本,简直就是一劳永逸。
3.2 局限不过,开环调速系统也有它的不足之处。
最大的局限在于它缺乏反馈机制。
想象一下,如果你的车子没有速度表,你怎么知道自己开得快还是慢?开环系统在负载变化时,无法实时调整电机的转速,可能导致转速不稳定,尤其是在负载变化较大的情况下,电机可能会出现过载或运行不平稳的情况。
这就像一场马拉松,选手们虽然都拼劲十足,但如果没有教练的实时指导,很可能会出现偏离轨道的情况。

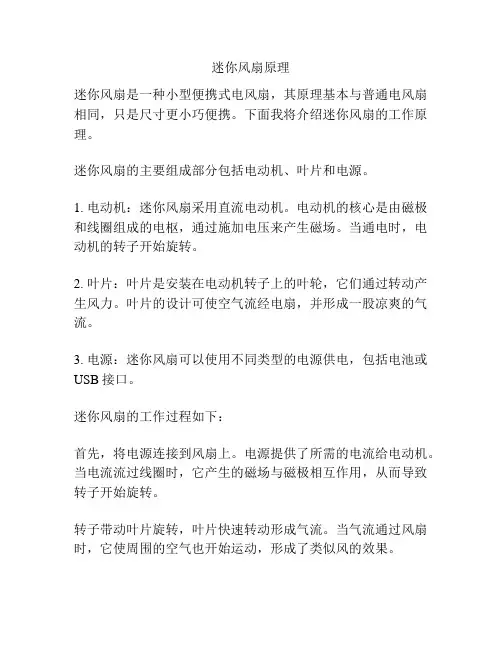

迷你风扇原理
迷你风扇是一种小型便携式电风扇,其原理基本与普通电风扇相同,只是尺寸更小巧便携。
下面我将介绍迷你风扇的工作原理。
迷你风扇的主要组成部分包括电动机、叶片和电源。
1. 电动机:迷你风扇采用直流电动机。
电动机的核心是由磁极和线圈组成的电枢,通过施加电压来产生磁场。
当通电时,电动机的转子开始旋转。
2. 叶片:叶片是安装在电动机转子上的叶轮,它们通过转动产生风力。
叶片的设计可使空气流经电扇,并形成一股凉爽的气流。
3. 电源:迷你风扇可以使用不同类型的电源供电,包括电池或USB接口。
迷你风扇的工作过程如下:
首先,将电源连接到风扇上。
电源提供了所需的电流给电动机。
当电流流过线圈时,它产生的磁场与磁极相互作用,从而导致转子开始旋转。
转子带动叶片旋转,叶片快速转动形成气流。
当气流通过风扇时,它使周围的空气也开始运动,形成了类似风的效果。
迷你风扇的便携性使得它成为炎热夏天的理想选择。
无论是在办公室、室内还是户外,迷你风扇都可以为我们提供凉爽的享受。
总结:迷你风扇是通过电动机产生旋转力,带动叶片旋转并产生气流的小型便携式电器。
它的工作原理与普通电风扇相似,只是尺寸更小巧。

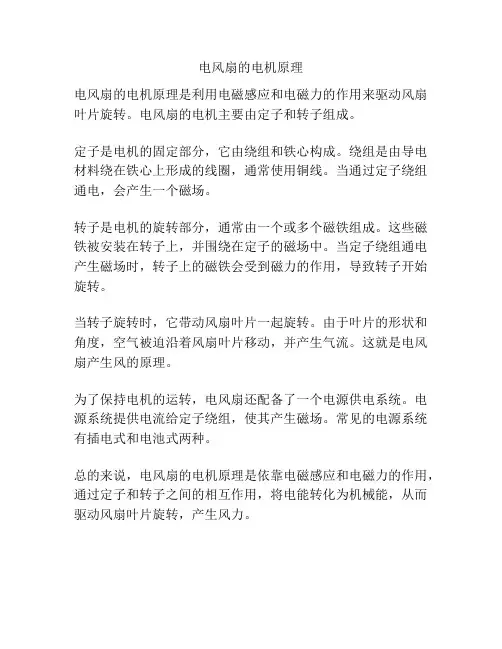

电风扇的电机原理
电风扇的电机原理是利用电磁感应和电磁力的作用来驱动风扇叶片旋转。
电风扇的电机主要由定子和转子组成。
定子是电机的固定部分,它由绕组和铁心构成。
绕组是由导电材料绕在铁心上形成的线圈,通常使用铜线。
当通过定子绕组通电,会产生一个磁场。
转子是电机的旋转部分,通常由一个或多个磁铁组成。
这些磁铁被安装在转子上,并围绕在定子的磁场中。
当定子绕组通电产生磁场时,转子上的磁铁会受到磁力的作用,导致转子开始旋转。
当转子旋转时,它带动风扇叶片一起旋转。
由于叶片的形状和角度,空气被迫沿着风扇叶片移动,并产生气流。
这就是电风扇产生风的原理。
为了保持电机的运转,电风扇还配备了一个电源供电系统。
电源系统提供电流给定子绕组,使其产生磁场。
常见的电源系统有插电式和电池式两种。
总的来说,电风扇的电机原理是依靠电磁感应和电磁力的作用,通过定子和转子之间的相互作用,将电能转化为机械能,从而驱动风扇叶片旋转,产生风力。
直流电动机的概述1. 什么是直流电动机直流电动机是一种将直流电能转化为机械能的装置。
它通过直流电源提供的电流产生旋转力,驱动机械运动。
直流电动机广泛应用于工业、交通和家庭设备中,具有高效率、精确控制和稳定性等优势。
2. 直流电动机的工作原理直流电动机主要由电流产生装置、旋转部分和定位部分组成。
电流产生装置通常是采用直流电源或电池,通过接通电路提供电流。
电流经过旋转部分(由电枢和永磁体组成)和定位部分(由电枢和永磁体之间的磁场相互作用产生转矩)后,产生旋转力。
3. 直流电动机的类型直流电动机根据其结构和工作原理的不同,可以分为多种类型。
常见的直流电动机包括:3.1 刷型直流电动机刷型直流电动机是最为常见的一种直流电动机。
它由电枢、磁极和刷子组成。
电流通过电枢产生磁场,与电磁铁的磁场相互作用产生转矩,从而驱动电机旋转。
3.2 无刷直流电动机无刷直流电动机是近年来发展起来的一种新型直流电动机。
它消除了传统电刷和电枢之间的摩擦,并通过电子元器件实现对电流和转矩的精确控制。
3.3 混合型直流电动机混合型直流电动机是刷型直流电动机和步进电动机的结合体。
它集两者的优势于一身,具有较高的转矩密度和精确的位置控制能力。
4. 直流电动机的优点与交流电动机相比,直流电动机具有以下优势:4.1 高效率直流电动机在能量转换过程中损耗较少,具有较高的能量利用率。
这使得直流电动机在能源消耗和成本控制方面更具优势。
4.2 精确控制直流电动机可以通过改变电流大小和方向来实现精确的转矩和速度控制。
这对于需要高精度位置控制的应用非常重要,例如机器人、自动化设备等。
4.3 起动扭矩大直流电动机具有较高的起动扭矩,适用于需要瞬时大功率输出的场合,如电动汽车、起重机等。
4.4 可逆性直流电动机的旋转方向可以通过改变电流的方向来调节。
这使得直流电动机在需要频繁反向运动的应用中非常有用,如卷筒机、搅拌机等。
5. 直流电动机的应用直流电动机由于其优异的性能,在各个领域都有广泛的应用,包括但不限于:5.1 工业自动化直流电动机在工业自动化设备中广泛应用,如机床、输送机、风机等。

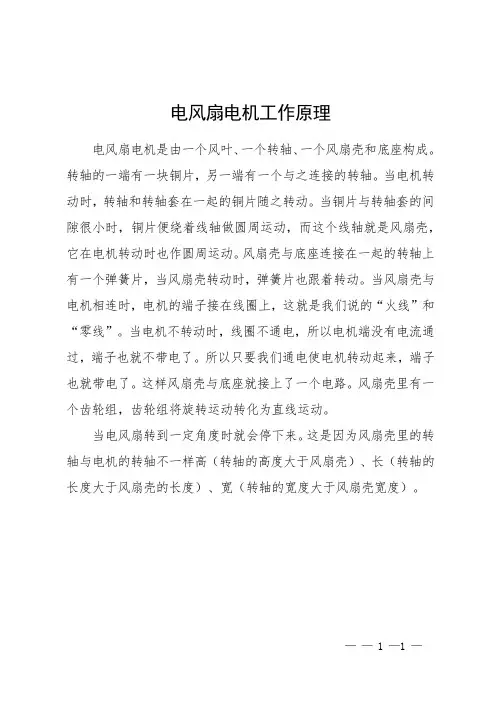

电风扇电机工作原理
电风扇电机是由一个风叶、一个转轴、一个风扇壳和底座构成。
转轴的一端有一块铜片,另一端有一个与之连接的转轴。
当电机转动时,转轴和转轴套在一起的铜片随之转动。
当铜片与转轴套的间隙很小时,铜片便绕着线轴做圆周运动,而这个线轴就是风扇壳,它在电机转动时也作圆周运动。
风扇壳与底座连接在一起的转轴上有一个弹簧片,当风扇壳转动时,弹簧片也跟着转动。
当风扇壳与电机相连时,电机的端子接在线圈上,这就是我们说的“火线”和“零线”。
当电机不转动时,线圈不通电,所以电机端没有电流通过,端子也就不带电了。
所以只要我们通电使电机转动起来,端子也就带电了。
这样风扇壳与底座就接上了一个电路。
风扇壳里有一个齿轮组,齿轮组将旋转运动转化为直线运动。
当电风扇转到一定角度时就会停下来。
这是因为风扇壳里的转轴与电机的转轴不一样高(转轴的高度大于风扇壳)、长(转轴的长度大于风扇壳的长度)、宽(转轴的宽度大于风扇壳宽度)。
—— 1 —1 —。
直流风扇电机的基本工作原理
直流风扇电机的基本工作原理根据供电方式的不同,电机有直流电机和交流电机两种类型。
电脑中使用的风扇电机为直流电机,供电电压为+12V
直流电机是将直流电能转换为机械能的旋转机械。
它由定子、转子和换向器三个部分组成,如图3。
定子(即主磁极)被固定在风扇支架上,是电机的非旋转部分。
转子中有两组以上的线圈,由漆包线绕制而成,称之为绕组。
当绕组中有电流通过时产生磁场,该磁场与定子的磁场产生力的作用。
由于定子是固定不动的,因此转子在力的作用下转动。
换向器是直流电动机的一种特殊装置,由许多换向片组成,每两个相邻的换向片中间是绝缘片。
在换向器的表面用弹簧压着固定的电刷,使转动的电枢绕组得以同外电路联接。
当转子转过一定角度后,换向器将供电电压接入另一对绕组,并在该绕组中继续产生磁场。
可见,由于换向器的存在,使电枢线圈中受到的电磁转矩保持不变,在这个电磁转矩作用下使电枢得以旋转,如图4。
液态轴承的结构转子利用轴承与外壳之间实现动配合。
风扇的扇叶固定在转子上,因此,当转子旋转时,扇叶将与转子一起转动起来。
普通风扇一般采用滚珠轴承(如图5),而高档风扇为了提高运转的稳定性和增加使用寿命,通常采用更为先进的液态轴承(如图6)。
图5 滚珠轴承
图6 液态轴承的结构
无刷直流电机原理图直流电机是利用碳刷实现换向的。
由于碳刷存在摩擦,使得电刷乃至电机的寿命减短。
同时,电刷在高速运转过程中会产生火花,还会对周围的电子线路形成干扰。
为此,人们发明了一种无需碳刷的直流电机,通常也称作无刷电机(brushless motor)。
无刷电机将绕组作为定子,而永久磁铁作为转子(如图7),结构上与有刷电机正好相反。
无刷电机采用电子线路切换绕组的通电顺序,产生旋转磁场,推动转子做旋转运动。
无刷电机由于没有碳刷,无需维护寿命长,速度调节精度高。
因此,无刷电机正在迅速取代传统的有刷电机,带变频技术的家用电器(如变频空调、变频电冰箱等)就是使用了无刷电机,目前散热风扇中几乎全部使用无刷电机。
变频电机工作原理图(a)是拆开的风扇电机的照片,风扇采用的是变频电机,这从线圈所在的位置就可以辨认出来。
图(b)是变频电机控制电路板,控制芯片将集DSP功能与驱动
器于一体,简化了电路结构。
通过对控制芯片编程,可改变电机转速。
电机的构造
变频电机具有直流电机特性、却采用交流电机的结构。
也就是说,虽然外部接入的是直流电,却采用直流-交流变压变频器控制技术,电机本体完全按照交流电机的原理去工作的。
因此,变频电机也叫“自控变频同步电机”,电动机的转速n取决于控制器的所设定的频率f。
图是三相星形接法的变频电机控制电路,直流供电经MOS管组成的三相变流电路向电机的三个绕组分时供电。
每一时刻,三对绕组中仅有一对绕组中有电流通过,产生一个磁场,接着停止向这对绕组供电,而给相邻的另一对绕组供电,这样定子中的磁场轴线在空间转动了120°,转子受到磁力的作用跟随定子磁场作120°旋转。
将电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上,定子中便形成旋转磁场,于是电机连续转动。
变频电机的电路组成为了对风扇电机的运行状况进行监控,需要从风扇电机向主板输出速度信号,实现风扇运行情况的监控。
监控电路用来显示风扇转速,并可实现报警和电脑的自动停机,以防止因风扇停转而烧毁CPU或其它器件的情况出现。
现在变频电机普遍采用集成功率器件来实现这一功能,使控制线路大为简化。
为了实现精确控制效果,必须向集成功率器件输入反映转子位置的信号,因此变频电机必须具有电机位置反馈机制。
目前通常使用霍尔元件或和光电传感器两种手段进行位置和转速检测。
风扇转速调节方法直流电机调速方式有两种:调压调速和调频调速。
采用有刷电机的普
通风扇可以通过调压方式改变转速,而采用变频电机的风扇,只能通过调频方式进行调速。
对于有刷电机来说,改变供电电压,则是改变转子绕组中电流从而改变磁场强度和转矩,电机的转速随着转矩的增加而升高,随着转矩的减小而降低。
这种电机在负载阻力增大时,电机的转速会随之下降。
要想在荷载变化时维持转速不变,必须采用闭环控制,通过速度负反馈来实现,因此控制电路比较复杂。
