拓普康全站仪测量与放样操作步骤

拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。

数据采集流程MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称→输入好之后按F4（ENT）→F1（测站点输入）全站仪对中的坐标数据-→F1（输入“点号”）即数据文件本中的点编号—→输入仪器高（如果不需要高程，可以不输入）—→F4（测站）—→F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—→输入完成按F4（回车）—→然后按F3（记录）【测站点输入完成】；后视点数据输入按F2（后视）-→F1（输入“点号”）—→输入镜高→【照准后视点棱镜】F4（后视）→F3（NE/AZ）→F1（输入“N、E坐标”）→F4 【后视完成，建站完成，可以继续数据采集测量】；需采集点即前视选择F3（前视/侧视）—→F1（输入要测量的点的点号）—→输入镜高—→F3（测量）获取测量数据：角度和距离及坐标—→F3（坐标）—→【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。

拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能→F2（放样）→F1（输入“文件名”）→输入好之后按F4（ENT）→F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z（也即测站点已知坐标）→输入完成按F4（回车）—→输入“仪高”—→F4（ENT）【测站点输入完成】；放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）→F1（输入“N、E坐标”）→即【后视点输入完成】；是否照准?【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；进行待放样点施测F3（放样）—→F3（坐标）→依次输入NEZ坐标—→镜高（如果不需要高程的话，可以不输或输入0）—→F1（角度）【水平旋转仪器使得dHR为0，锁定。

拓普康全站仪简单操作说明
1.准备工作
首先，确保拓普康全站仪的电池电量充足，并检查仪器是否正常工作。

此外，还需要准备一把三脚架、周转盘、水平仪、测量杆等辅助工具。

2.设置测量点
在开始测量之前，需要选择好测量点。

使用地图或其他相关资料确定
测量点的位置，并标注出来。

3.构建仪器基准点
4.设置仪器参数
进入仪器的设置界面，设置坐标系、高度等测量参数。

如果不清楚具
体的坐标系统，可以使用默认的通用坐标系。

5.设置目标点
根据测量需求，在仪器上设置目标点。

可以使用仪器自带的触摸屏或
键盘进行输入。

输入完成后，仪器会自动显示目标点的相关信息，包括坐标、高程等。

6.进行测量
通过触摸屏或键盘，选择进行的测量模式，如水平角测量、垂直角测量、距离测量等。

根据测量需求进行选择，仪器会显示出测量结果。

7.数据处理
测量完成后，可以将测量数据保存到仪器的内部存储器中，或通过连
接电脑进行数据传输。

通过专用的数据处理软件，可以对采集到的数据进
行分析、整理和导出。

总结：拓普康全站仪的操作相对简单，但仍需要注意以下几点。

首先，在进行测量前应进行仪器的准备工作，确保仪器正常工作。

其次，设置好
测量点和仪器的基准点，并进行仪器参数的设置。

最后，根据测量需求进
行测量，并进行数据的处理和保存。

通过掌握以上操作步骤，用户可以快速、准确地使用拓普康全站仪进行各种测量工作。

拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法：1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可以垫上碎石以稳定仪器，调平居中；2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说明1》）和卷尺量得的仪器高h；（2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准，之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知的坐标误差有多少（标准同上）之后回主菜单选择放样；（3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪使用说明1》。

二、注意：1、操作人员有轻微的近视，一定要戴上眼镜；2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨伞；3、在烈日或严寒天气下，工作人员注意保护好自己和仪器；4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要马上充电；5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机机；6、仪器注意保养，轻拿轻放。

7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三个点不可连成一条直线。

8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限及测量部位被遮挡时使用。

拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。

3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。

拓普康全站仪使用指南拓普康全站仪使用指南1、简介1.1 拓普康全站仪概述1.2 主要功能及特点1.3 应用范围2、准备工作2.1 硬件检查2.2 电源连接2.3 初始化设置3、界面介绍3.1 主界面3.2 菜单栏功能介绍3.3 状态栏信息4、测量操作4.1 测量模式选择4.2 坐标系统设置4.3 坐标点测量4.4 直线测量4.5 曲线测量4.6 角度测量4.7 高度测量4.8数据记录与导出5、数据处理5.1 数据传输与存储 5.2 数据处理工具介绍 5.3 数据解析与调整5.4 数据导入导出6、高级功能6.1 坐标系统转换6.2 数据计算与分析 6.3 多站定位6.4 自动测量6.5 坐标转换与变换7、常见问题解答7.1 使用前常见问题解答7.2 使用过程中常见问题解答7.3 故障排除与维修8、附件附件1：拓普康全站仪操作手册附件2：示例数据文件本文档涉及附件：1、拓普康全站仪操作手册：包含了更详细的操作说明和技巧，可作为操作指南的补充。

2、示例数据文件：提供了一些示例数据，可以供用户练习或参考。

本文所涉及的法律名词及注释：1、全站仪：全称为全自动电子式全站仪，是一种用于测量地面坐标的仪器设备。

2、测量模式：指全站仪进行测量时可选择的不同模式，如坐标点测量、直线测量、曲线测量等。

3、坐标系统：一种建立平面或空间中点的坐标体系，用于表示地理位置。

4、数据记录与导出：指将测量数据进行保存或导出到外部设备或软件的操作。

5、坐标系统转换：指将一个坐标系统中的坐标转换到另一个坐标系统的操作。

全站仪拓普康G T S-102N使用手册1 -CAL-FENGHAI.-(YICAI)-Company One1拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。

棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。

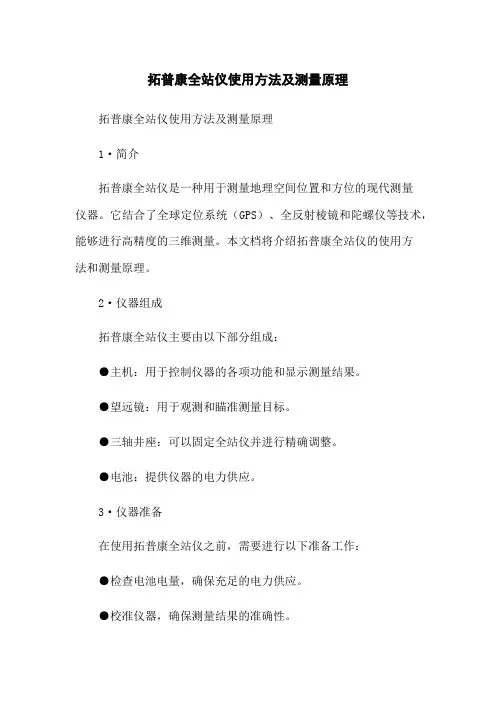

拓普康全站仪使用方法及测量原理拓普康全站仪使用方法及测量原理1·简介拓普康全站仪是一种用于测量地理空间位置和方位的现代测量仪器。

它结合了全球定位系统（GPS）、全反射棱镜和陀螺仪等技术，能够进行高精度的三维测量。

本文档将介绍拓普康全站仪的使用方法和测量原理。

2·仪器组成拓普康全站仪主要由以下部分组成：●主机：用于控制仪器的各项功能和显示测量结果。

●望远镜：用于观测和瞄准测量目标。

●三轴井座：可以固定全站仪并进行精确调整。

●电池：提供仪器的电力供应。

3·仪器准备在使用拓普康全站仪之前，需要进行以下准备工作：●检查电池电量，确保充足的电力供应。

●校准仪器，确保测量结果的准确性。

●准备测量基准点和目标点，以便测量时进行瞄准。

4·仪器使用方法4·1 设置基准点在测量之前，需要设置基准点，作为测量的参考。

方法如下：●在地面上选择一个稳定的点作为基准点。

●使用全站仪进行准确的定位，并记录基准点的坐标。

4·2 瞄准目标点在进行测量时，需要将全站仪准确地瞄准目标点。

方法如下：●使用全站仪的望远镜进行观测，将目标点对准望远镜的十字线。

●调整望远镜的焦距和放大倍数，以确保观测清晰准确。

4·3 进行测量在完成瞄准后，可以进行测量。

方法如下：●使用全站仪的测量功能，进行水平和垂直的测量。

●根据需要，可以进行多次测量，以提高测量结果的准确性。

5·测量原理拓普康全站仪的测量原理基于三角测量和角度测量的原理。

通过测量目标点和基准点之间的角度和距离，可以确定目标点的空间位置和方位。

6·附件本文档附带以下附件：●拓普康全站仪用户手册：提供更详细的关于仪器使用和维护的说明。

7·法律名词及注释●全球定位系统（GPS）：由美国国防部研发的一套基于卫星定位的全球定位系统。

●全反射棱镜：通过全反射原理，将光线反射回原路，用于测量光线的方向和距离。

拓普康全站仪GTS-3002LN详细使用方法一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。

◢——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。

显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。

二、全站仪几种测量模式介绍1、全站仪角度测量模式功能：按ANG进入，可进行水平角、竖直角测量，倾斜改正开关设置。

第1页置零：设置水平读数为：0°00ˊ00"。

F2 HOLD：锁定水平读数。

F3置盘：设置任意大小的水平读数。

F4 P1↓：进入第2页。

第2页F1 倾斜：设置倾斜改正开关。

F2 复测：复测法。

F3 V%：竖直角用百分数显示。

F4 P2↓：进入第3页。

第3页F1 H-蜂鸣：仪器每转动水平角90°时，是否要蜂鸣声。

F2 R/L：右向水平读数HR/左向水平读数HL切换，一般用HR。

F3 竖角：天顶距V/竖直角CMPS的切换，一般取V。

F4 P3↓：进入第1页。

2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。

第1页F1测量：进行测量。

F2模式：设置测量模式，Fine/coarse/tragcking(精测/粗测/跟踪)。

F3 NP/P：设置无/有棱镜模式切换。

F4 P1↓：进入第2页。

第2页F1 偏心：偏心测量方式。

拓普康全站仪坐标放样操作手册定向边YX后视点（定向点）DX105放样点（待设点）N_01测站点（DX106）全站仪坐标放样基本操作过程：1、在测站点安置仪器；2、瞄准后视点，进行仪器定向（精确瞄准后视后，将仪器水平度盘示数设置为定向边的坐标方位角值）；3、根据全站仪显示的水平角与水平距离数，确定待定点位置。

全站仪坐标放样操作步骤：全站仪坐标放样操作包括：一）选择放样用坐标文件，二）测站点信息输入，三）输入后视点信息，四）放样实施。

一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件，以便放样时调用其中的坐标。

若事先没有将要使用的坐标以文件的形式存入全站仪，则此项操作可以跳过，而采用直接输入坐标的方式进行放样操作。

在角度模式下，按[MENU]键显示主菜单按 F2 [放样]，进入选择文件界面。

选择文件的目的是将所需的坐标文件设置为当前文件，以供放样时调用其中的坐标值。

有四种方式进行“选择文件”的操作（具体操作时，只选择其中之一方式）方式 1：F1 [输入]：按此键表示用输入文件名方式来选择要操作的坐标文件。

按F1 [输入]后，进入文件名输入界面，输入文件名后，回车，即选择了要操作的坐标文件；F1 [ALP] ：数字/字母输入转换键；F2 [SPC]：空格键；F3 [CLR]：清除键方式 2：F2 [调用] ：按此键表示调用仪器内已有的坐标文件。

进入文件列表界面，用光标键移动键“▲、▼”，将光标“＞”移至要选择的文件后（如图中的 DEMO 文件），回车，即选择要了操作的坐标文件；方式 3：F3 [跳过] ：按此键表示不选择坐标文件；直接进入放样界面。

方式 4：F4 [回车] ：按此键表示选择当前所显示的文件名的文件为操作文件，即不改变原先所选择的文件（如下图中直接回车，则选择了TEST文件）。

文件选择操作也可在“放样”界面中（见下图），按F4 [P↓]（翻页键），进入下一页中按上述方法设定。

拓普康全站仪使用方法及测量原理1. 引言全站仪是测量地面上各种物体位置、高程和角度的一种仪器。

拓普康全站仪是目前市场上比较流行的全站仪之一，具有高精度、高效率和易于使用等优点。

本文将介绍拓普康全站仪的使用方法及测量原理。

2. 使用方法2.1 设置测站在开始使用全站仪进行测量之前，需要设置测站。

选择一个稳定的地点，并使用三脚架将全站仪固定在地面上。

确保三脚架稳固，避免在测量过程中产生不必要的错误。

2.2 校准仪器在开始实际测量之前，需要对全站仪进行校准。

校准的目的是确保全站仪的测量结果准确可靠。

校准包括水平校准和垂直校准。

水平校准主要是调整全站仪的水平度，垂直校准则是保证仪器的垂直度。

校准操作通常由仪器的内部软件引导完成，按照提示进行校准即可。

2.3 设置目标点在测量前需要设置目标点，即测量的目标物体或地点。

可以通过放置反射器或选择地面上的明显特征点作为目标点。

设置好目标点后，确保全站仪的视线能够清晰地对准目标点。

2.4 进行测量测量前，需要设置测量的参数，如测量模式、测量单位等。

根据实际需要选择合适的测量参数。

在测量过程中，通过观察全站仪的显示屏上的数据，可以获取目标点的水平角度、垂直角度和距离等信息。

3. 测量原理拓普康全站仪是基于激光测距原理进行测量的。

激光发射器发出一束激光，经过目标点反射回来后，被接收器接收到。

通过计算激光的传播时间和接收到的强度，可以确定目标点的距离和角度。

全站仪还配备了一台内置的电子四轴平台，可以通过内部陀螺仪和电子罗盘等传感器实现自动水平调整和方向锁定。

这样可以保证测量的准确性和可靠性。

4.拓普康全站仪是一种高精度、高效率和易于使用的测量仪器。

通过正确设置测站、进行校准、设置目标点和进行测量，可以获取目标点的水平角度、垂直角度和距离等信息。

其测量原理是基于激光测距原理，并配备了自动水平调整和方向锁定功能。

在实际使用过程中，需要注意选择合适的测量参数，保持仪器的稳定和准确校准。

简述全站仪放样的实验步骤
一、实验准备
1、准备全站仪和定位仪，检查其各个组件是否完好。

2、准备定位仪碟片、磁棒和角度仪磁棒，检查是否完好无损。

3、准备测量场地，检查是否有悬挂点、定向点、基准点或有与定位仪碟片有关的点。

4、根据测量任务准备仪器参数，如放样方式、视距长度、视距角度等。

二、全站仪放样实验步骤
1、将全站仪安装在定向点上，并进行定向点测量，确定全站仪的定位。

2、准备定位仪碟片，并将其安装在基准点上，并进行定位仪碟片的测量，确定定位仪碟片的定位。

3、将全站仪和定位仪碟片的测量数据输入全站仪，并计算出全站仪的定位参数。

4、根据测量任务调整全站仪的放样参数，调整全站仪的放样方式，视距长度和视距角度。

5、调整完放样参数后，进行全站仪放样。

6、执行定位仪碟片控制，使其正确定位，以完成全站仪放样。

7、完成全站仪放样后，进行定向点重新测量，检查全站仪是否定位正确。
