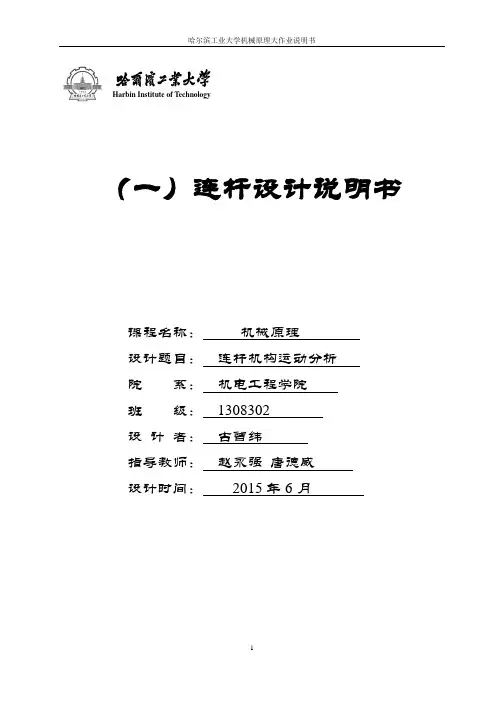

Harbin Institute of Technology（一）连杆设计说明书课程名称：机械原理设计题目：连杆机构运动分析院系：机电工程学院班级：1308302设计者：吉曾纬指导教师：赵永强唐德威设计时间：2015年6月运动分析题目：如图所示机构，已知机构各构件的尺寸为AB=150mm，β=97°，BC=400mm，CD=300mm，AD=320mm，BE=100mm，EF=230mm，FG=400mm，构件1的角速度为ω1=10rad/s,试求构件2上点F的轨迹及构件5上点G的位移、速度和加速度，并对计算结果进行分析。
一．对机构进行结构分析依题意可以将杆机构看作曲柄滑块机构和曲柄摇杆机构。
对4机构进行结构分析该机构由原动件AB（Ⅰ级组），BCD（RRRⅡ级杆组）和FG（RRPⅡ级杆组）组成。
二.建立以点A为原点的固定平面直角坐标系A-x,y,如图所示。
三．各基本杆组的运动分析数学模型（1）原动件AB（Ⅰ级组）已知原动件AB的转角ψ1=0~2π原动件AB的角速度ω1=10rad/s 原动件AB的角加速度α1=0运动副A的位置坐标xA =0 yA=0A点与机架相连，即该点速度和加速度均为0。
运动副A的速度vxA =0 vyA=0运动副A的加速度axA =0 ayA=0原动件AB长度lAB=150mm 可求出运动副B的位置坐标xB =xA+lABcosψ1yB=xA+lABsinψ1运动副B的速度vxB = vxA-ω1lABsinψ1vyB= vyA+ω1lABcosψ1运动副B的加速度a xB= a xA -ω12 l AB cos ψ1-α1l AB sin ψ1 a yB =a yA -ω12 l AB sin ψ1+α1l AB cos ψ1（2） BCD （RRR Ⅱ级杆组）由（1）知B 点位置坐标、速度、加速度 运动副D 点位置坐标x D =320mm y D =0 D 点与机架相连，即该点速度和加速度均为0。
机械设计制造及其自动化专业课程介绍默认分类 2010-04-24 11:35:19 阅读61 评论0 字号：大中小订阅作者：船舶学院时间：2009-6-16 14:40:51“机电系统计算机控制”教学大纲(PUTER CONTROL OF ELECTRICAL MACHINE SYSTEMS)大纲编制：李哲教研室主任：李哲课程编码：课程名称：机电系统计算机控制教学性质：选修课适用专业：机械及近机类专业学时：30（26/4）学分：1.5一、课程的性质、目的与任务本课程是适应机电一体化的发展趋势而设立的，是机械设计制造及自动化专业的一门主干课程，主要讲述直流电机、交流电机控制系统，液压伺服控制系统和气压传动控制系统，通过这门课让学生掌握机电液气系统的设计和应用。
二、课程的基本要求本课程主要讲授内容有直流、交流电机的组成、原理、动态特性及其应用，液压伺服系统设计与气压传动系统设计；要求学生掌握机电液气系统的组成、分类，分析和设计；了解各自的特点和应用场合；具备分析机电液气系统和设计简单的机电液气系统的能力，为进一步学习深造和适应未来的工作奠定基础。
三、本课程与相关课程的联系与分工相关课程有：电工学、模拟电路、自动控制原理、液压传动；电工学、模拟电路、自动控制原理等课程作为本课程的基础课。
液压传动课程侧重于讲述液压传动系统，本课程侧重于液压控制系统。
四、教学大纲内容使用教材与参考教材1、使用教材：（骆涵秀主编机电控制 XX大学 2000年1月）2、参考教材：（李洪人液压控制系统国防工业）（邓星钟机电传动控制机械工业）（朱善君可编程控制器系统原理应用维护清华大学）五、教学大纲内容及学时分配第一章概述（2）本章主要内容有：分别用实例引出机电、液压、气动控制系统的整体组成，功能和特点；要求学生掌握机电液气系统的组成；了解机电液气系统的发展方向和选用原则。
第二章直流电机（4）本章主要内容有：直流电机的原理，动态特性分析和系统应用；要求学生掌握直流电机的机械特性和系统应用；了解直流电机的原理、组成。

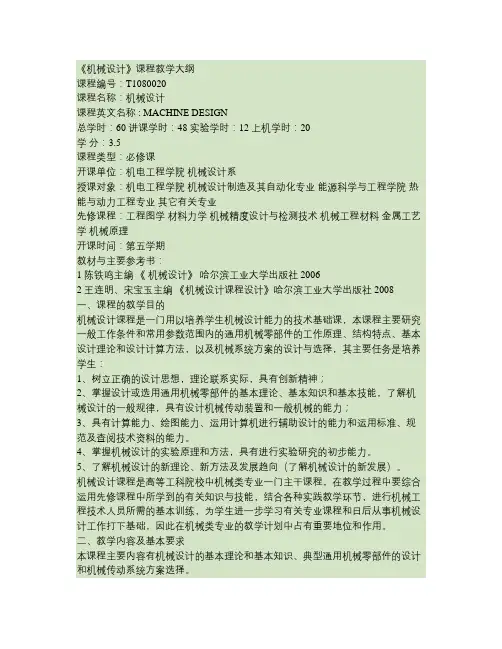

《机械设计》课程教学大纲课程编号：T1080020课程名称：机械设计课程英文名称 : MACHINE DESIGN总学时：60 讲课学时：48 实验学时：12 上机学时：20学分：3.5课程类型：必修课开课单位：机电工程学院机械设计系授课对象：机电工程学院机械设计制造及其自动化专业能源科学与工程学院热能与动力工程专业其它有关专业先修课程：工程图学材料力学机械精度设计与检测技术机械工程材料金属工艺学机械原理开课时间：第五学期教材与主要参考书：1 陈铁鸣主编《机械设计》哈尔滨工业大学出版社 20062 王连明、宋宝玉主编《机械设计课程设计》哈尔滨工业大学出版社 2008一、课程的教学目的机械设计课程是一门用以培养学生机械设计能力的技术基础课，本课程主要研究一般工作条件和常用参数范围内的通用机械零部件的工作原理、结构特点、基本设计理论和设计计算方法，以及机械系统方案的设计与选择，其主要任务是培养学生：1、树立正确的设计思想，理论联系实际，具有创新精神；2、掌握设计或选用通用机械零部件的基本理论、基本知识和基本技能，了解机械设计的一般规律，具有设计机械传动装置和一般机械的能力；3、具有计算能力、绘图能力、运用计算机进行辅助设计的能力和运用标准、规范及查阅技术资料的能力。
4、掌握机械设计的实验原理和方法，具有进行实验研究的初步能力。
5、了解机械设计的新理论、新方法及发展趋向（了解机械设计的新发展）。
机械设计课程是高等工科院校中机械类专业一门主干课程，在教学过程中要综合运用先修课程中所学到的有关知识与技能，结合各种实践教学环节，进行机械工程技术人员所需的基本训练，为学生进一步学习有关专业课程和日后从事机械设计工作打下基础，因此在机械类专业的教学计划中占有重要地位和作用。
二、教学内容及基本要求本课程主要内容有机械设计的基本理论和基本知识、典型通用机械零部件的设计和机械传动系统方案选择。
（一）本课程的主要章节第一章绪论（讲课 1 学时）课程的研究对象与内容，课程的性质与任务，课程的特点与学习方法。
目录机械设计任务书··················································································································- 0 -一、传动方案的拟定........................................................................................................... - 1 -二、传动装置的运动和动力参数的计算........................................................................... - 1 -2.1 选择电动机............................................................................................................- 1 -2.2 分配传动装置的传动比........................................................................................- 2 -2.3 计算传动装置各轴的运动参数............................................................................- 3 -三、传动零件的设计计算[1]................................................................................................ - 4 -3.1 高速级斜齿圆柱齿轮传动设计 ...........................................................................- 4 -3.2 低速级直齿圆柱齿轮传动设计 ...........................................................................- 7 -四、输出轴的校核计算....................................................................................................... - 9 -4.1 输出轴的结构设计................................................................................................- 9 -4.2 输出轴的校核计算............................................................................................. - 10 -五、滚动轴承的选择及寿命校核..................................................................................... - 12 -六、键的选择及键连接的强度校核................................................................................. - 13 -6.1 选择普通圆头平键............................................................................................. - 13 -6.2 键连接的挤压强度校核[1].................................................................................. - 13 -七、联轴器的选择............................................................................................................. - 13 -7.1 输入轴联轴器的选择......................................................................................... - 13 -7.2 输出轴联轴器的选择......................................................................................... - 13 -八、齿轮和轴承的润滑方式设计..................................................................................... - 13 -8.1 齿轮润滑方式的设计......................................................................................... - 13 -8.2 轴承润滑方式的设计......................................................................................... - 13 -九、密封方式设计............................................................................................................. - 14 -十、减速器的附件及其说明............................................................................................. - 14 -10.1窥视孔盖和窥视孔............................................................................................ - 14 -10.2放油螺塞............................................................................................................ - 14 -10.3油标指示器........................................................................................................ - 14 -10.4通气孔................................................................................................................ - 14 -10.5定位销：............................................................................................................ - 14 -10.6启盖螺钉............................................................................................................ - 15 - 参考资料 ............................................................................................................................ - 15 -一、传动方案的拟定图-1 传动方案简图由于传递功率较小，因此采用结构简单、价格便宜、标准化程度较高的齿轮传动，以降低制造成本。

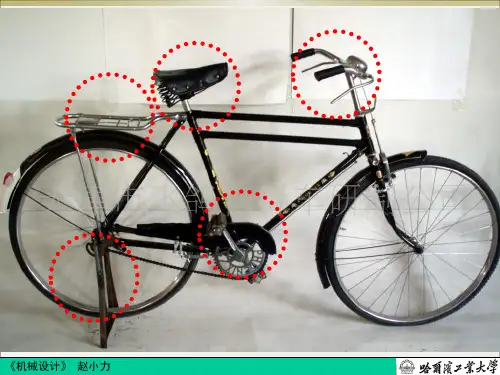

哈尔滨工业大学机械电子工程考研必备哈工大宋宝玉机械设计课堂讲义及课堂要求第一章绪论( 1 学时 )机械的组成及本课程研究的对象，本课程的性质和任务，本课程的特点和学习方法。
基本要求:搞清楚“学什么”、“为什么学”和“如何学”这三个大问题，树立学好本课程的信心和决心。
重点与难点:本课程的性质、特点和学习方法第二章机械及机械零件的设计基础( 2 学时 )设计机械及机械零件的基本要求和一般程序(或方法);机械零件的载荷与应力;机械零件的主要失效形式和设计准则;机械设计的材料选用、结构工艺性和标准化(部分内容自学)。
基本要求:1 )从总体上建立起机械设计和机械零部件设计的总体概念，即从机械的总体要求出发，引出对机械零部件的要求，根据零件的失效形式，拟定设计准则，用一定的设计方法来设计零部件。
2 )掌握关于机械零件的载荷与应力的基本概念，尤其要熟练掌握变应力、极限应力、许用应力与安全系数、接触应力的基本概念。
3 )掌握机械零件材料的选用原则和结构工艺性设计的基本要求，学会采用标准。
重点:1 )机械零件的载荷与应力的分类及变应力、极限应力、许用应力与安全系数、接触应力的概念和有关公式。
2 )机械零件的失效形式及设计准则。
3 )机械零件的材料、结构工艺性及机械设计中的标准化。
难点:1 )变应力下机械零件的极限应力与安全系数的确定。
2 )接触应力的基本概念和计算公式。
3 )机械零件的失效形式和设计准则。
4 )设计机械零件时的结构工艺性。
第三章机械零件的设计方法简介( 2 学时 )机械零件的常见失效形式和设计准则，设计机械零件时应满足的基本要求及其设计方法，机械零件的强度、刚度、精度、动态特性、可靠性设计。
基本要求:了解各类设计方法的特点和应用。
第四章摩擦、磨损和润滑( 2 学时 )摩擦、磨损、润滑剂和添加剂。
基本要求:1 )了解各类摩擦的机理、特性及其影响因素，特别是了解流体动力润滑的基本概念。
2 )了解各种磨损的机理、特性及其影响因素。
