哈尔滨工业大学839机械设计基础2014-2017年真题

2014年硕士研究生入学考试大纲考试科目名称：机械设计基础考试科目代码：[839]一、考试要求：要求考生系统深入地掌握机械原理和机械设计的基本知识、基本理论和基本设计计算方法，并且能灵活运用。

重点考察分析与解决常用机构、通用机械零部件和简单机械装置设计问题的能力。

二、考试内容1）机械原理部分a）机构的结构分析机构的组成要素，机构自由度的计算，机构自由度的意义及机构具有确定运动的条件，平面机构的组成原理。

b）平面连杆机构分析与设计平面机构速度分析的速度瞬心法，运动副中的摩擦，机械效率的计算，机械的自锁，考虑摩擦时平面机构的受力分析，平面四杆机构的基本形式，平面四杆机构的演化方法，平面四杆机构有曲柄的条件，压力角与传动角，机构的急回运动，机构的死点位置，按从动件急回特性设计平面四杆机构。

c）凸轮机构及其设计从动件运动规律的选择，凸轮轮廓的设计原理，尖顶、滚子直动从动件盘形凸轮设计，尖顶、滚子摆动从动件盘形凸轮设计，平底直动从动件盘形凸轮设计，盘形凸轮基本尺寸的确定。

d）齿轮机构设计及轮系传动比计算齿廓啮合基本定律，渐开线的性质，渐开线直齿圆柱齿轮的基本参数，标准渐开线直齿圆柱齿轮的几何尺寸计算，渐开线齿廓的加工原理，渐开线直齿圆柱齿轮的根切与变位，一对渐开线齿轮的正确啮合条件，渐开线直齿圆柱齿轮传动的无侧隙啮合方程，渐开线直齿圆柱齿轮传动的标准中心距与实际中心距，渐开线直齿圆柱齿轮的连续传动条件，斜齿圆柱齿轮传动的基本参数与几何尺寸的计算；轮系传动比的计算，行星轮系各轮齿数和行星轮数目的确定。

e）机械的运转及其速度波动的调节机械系统等效动力学模型、等效参数的确定，已知力作用下机械真实运动的确定，机械周期性速度波动，速度不均匀系数，机械周期性速度波动的调节方法，飞轮转动惯量的计算。

g）机械的平衡刚性转子的静平衡和动平衡的计算。

2）机械设计部分a）螺纹连接螺纹及螺纹连接的基本知识，螺栓连接的预紧与防松，单个螺栓连接的强度计算，螺栓组连接的设计，螺栓连接的受力分析，提高螺栓组连接强度的措施。

哈工大机电学院2009年初试试题（09年4月21日回忆版）wwf提供一、填空题（很基础）填空题很简单，大部分同学都能得很高分数，拉不开差距。

我当时几乎没怎么思考，答题很快，记的也不是很准。

我能想起多少就写多少，别见怪啊。

1.平面连杆机构的演化。

（转动导杆机构，曲柄摇块机构等等）2.摩擦磨损分类3.凸轮压力角变化问题4.蜗轮蜗杆的填空5.定轴轮系、周转轮系、差动轮系的基本概念6.静平衡和动平衡的基本概念注意：机械原理也考填空和问答了！以前是不考的，我就没看机械原理，还好基础不错，要不然考试要吃大亏了。

所以2010年考研的要看机械原理的基本概念和问答。

二、简答题（答准不容易）1.什么是虚约束，复合铰链，局部自由度？2.什么是平均角速度？速度不均匀系数？（速度波动调节那一章的）3、一个变速箱传动装置，让你把带传动，斜齿轮，直齿轮排序。

就是哪个应该接到高速级，哪个应该接到低速级？并说明理由。

4. 记不清了。

机械设计的问答题比较基础，我背了100多道，几乎一道没考，真倒霉！三、分析计算题（拿高分的关键！）1.连杆机构急回运动的题目（好像是齿轮插刀的运动机构，给你极位夹角，分别是30度和60度，让你求形成速比系数，还要画图，机械原理试题精选与答题技巧历年真题上有，好像是2005年的真题，我记不清了）2.凸轮作图。

（09年考察的是平底直动从动件盘型凸轮！让你画出基圆、压力角，求推程运动角，回程运动角，最后让你写出运动方程。

一般人对此没怎么准备，我复习的时候也没怎么重视，考试的时候浪费了很多时间，08年考得是摆动从动件凸轮，2010再考的可能性比较低。

）3.求混合轮系传动比。

（每年必考，具体的我记不清了，很基础，但09年没出求齿轮参数的题目，以前是必考的）4.判断蜗轮蜗杆旋向和轴向力方向。

让你画图说明。

5.螺栓组连接设计。

跟2005年的真题重复！6.求等效质量和转动惯量（速度波动调节知识点，给你一个轮系，有个轮子本身也在绕定轴转动，它质量也要算在内！机械原理习题里有这种题型）四、结构设计题（历年得分率都不高）09年的结构设计题不是很常规，这些题目我记得很清楚，肯定没错！让我气愤的是：09根本没有考轴系部件，所以2010年考研要重视轴系部件，很有可能再次考到。

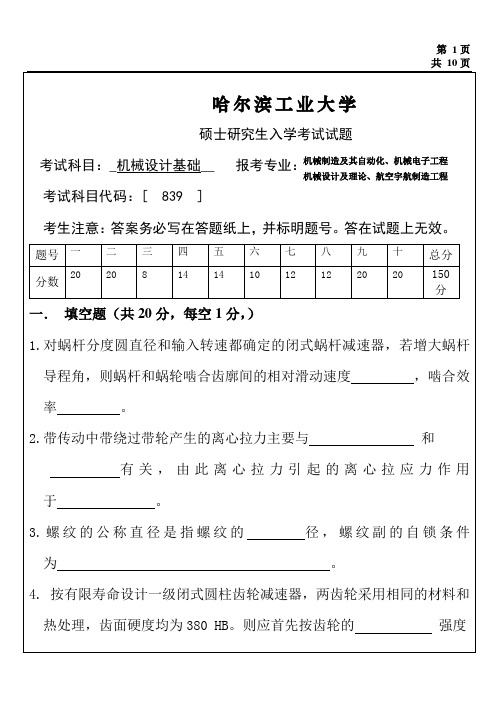

哈尔滨工业大学硕士研究生入学考试试题考试科目：_机械设计基础__ 报考专业：__________________ 考试科目代码：[ 839 ] 考生注意：答案务必写在答题纸上，并标明题号。

答在试题上无效。

题号 一二 三 四 五 六 七 八 九 十 总分 分数 20 20 8 14 14 10 12 12 20 20 150分一． 填空题（共20分，每空1分，）1.对蜗杆分度圆直径和输入转速都确定的闭式蜗杆减速器，若增大蜗杆导程角，则蜗杆和蜗轮啮合齿廓间的相对滑动速度 ，啮合效率 。

2.带传动中带绕过带轮产生的离心拉力主要与 和有关，由此离心拉力引起的离心拉应力作用于 。

3.螺纹的公称直径是指螺纹的 径，螺纹副的自锁条件为 。

4. 按有限寿命设计一级闭式圆柱齿轮减速器，两齿轮采用相同的材料和热处理，齿面硬度均为380 HB 。

则应首先按齿轮的 强度机械制造及其自动化、机械电子工程 机械设计及理论、航空宇航制造工程进行设计，然后校核强度。

由于，小齿轮的许用接触应力大齿轮的许用接触应力；考虑到在某危险点处啮合时小齿轮齿面所受的接触应力大齿轮所受的接触应力，若实际工作时齿面发生点蚀失效，通常应是齿轮最先失效。

5.影响润滑油粘度的最主要因素是。

L-AN32油在（条件）下的粘度为32 cSt。

6．一批型号相同的深沟球轴承进行不同纯径向载荷下的疲劳寿命试验，当所加载荷大小恰等于其基本额定动负荷的10倍时，应该有 % 的轴承的实际寿命不超过。

7. 普通平键的作用是实现轴与传动件轮毂间的固定；若滑移齿轮轮毂需要沿轴向相对移动，可以采用连接。

二．简答题（每题4分，共20分）1．以带绕过主动轮为例说明为什么带传动中带的弹性滑动不可避免？2．为提高承受变载荷的螺栓连接的强度，试给出四种具体的结构措施。

3．简述两相对运动表面间形成液体动压润滑的必要条件，并绘图表明稳定工作的液体动压径向滑动轴承的轴心位置与轴的转动方向和载荷方向的关系。

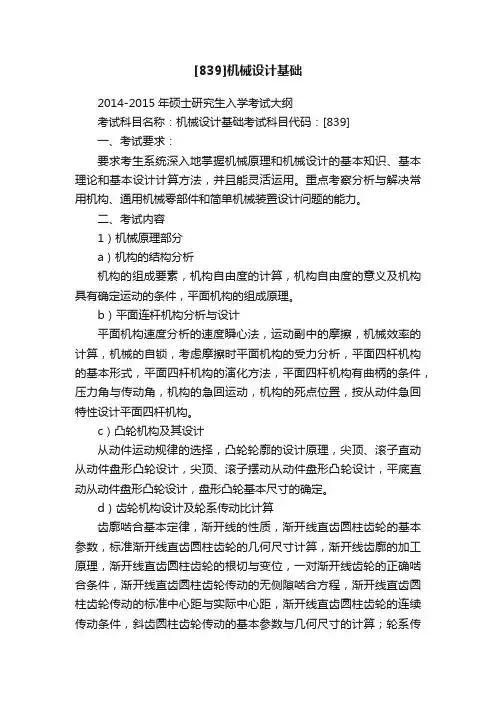

[839]机械设计基础2014-2015年硕士研究生入学考试大纲考试科目名称：机械设计基础考试科目代码：[839]一、考试要求：要求考生系统深入地掌握机械原理和机械设计的基本知识、基本理论和基本设计计算方法，并且能灵活运用。

重点考察分析与解决常用机构、通用机械零部件和简单机械装置设计问题的能力。

二、考试内容1）机械原理部分a）机构的结构分析机构的组成要素，机构自由度的计算，机构自由度的意义及机构具有确定运动的条件，平面机构的组成原理。

b）平面连杆机构分析与设计平面机构速度分析的速度瞬心法，运动副中的摩擦，机械效率的计算，机械的自锁，考虑摩擦时平面机构的受力分析，平面四杆机构的基本形式，平面四杆机构的演化方法，平面四杆机构有曲柄的条件，压力角与传动角，机构的急回运动，机构的死点位置，按从动件急回特性设计平面四杆机构。

c）凸轮机构及其设计从动件运动规律的选择，凸轮轮廓的设计原理，尖顶、滚子直动从动件盘形凸轮设计，尖顶、滚子摆动从动件盘形凸轮设计，平底直动从动件盘形凸轮设计，盘形凸轮基本尺寸的确定。

d）齿轮机构设计及轮系传动比计算齿廓啮合基本定律，渐开线的性质，渐开线直齿圆柱齿轮的基本参数，标准渐开线直齿圆柱齿轮的几何尺寸计算，渐开线齿廓的加工原理，渐开线直齿圆柱齿轮的根切与变位，一对渐开线齿轮的正确啮合条件，渐开线直齿圆柱齿轮传动的无侧隙啮合方程，渐开线直齿圆柱齿轮传动的标准中心距与实际中心距，渐开线直齿圆柱齿轮的连续传动条件，斜齿圆柱齿轮传动的基本参数与几何尺寸的计算；轮系传动比的计算，行星轮系各轮齿数和行星轮数目的确定。

e）机械的运转及其速度波动的调节机械系统等效动力学模型、等效参数的确定，已知力作用下机械真实运动的确定，机械周期性速度波动，速度不均匀系数，机械周期性速度波动的调节方法，飞轮转动惯量的计算。

g）机械的平衡刚性转子的静平衡和动平衡的计算。

2）机械设计部分a）螺纹连接螺纹及螺纹连接的基本知识，螺栓连接的预紧与防松，单个螺栓连接的强度计算，螺栓组连接的设计，螺栓连接的受力分析，提高螺栓组连接强度的措施。

1分，共30分）1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由度。

η=η1η2η3。

7．在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是矩形螺纹；双向自锁性最好的是三角形螺纹；只能用于单向传动的是锯齿形螺纹。

8. 普通平键的工作面是两侧面；楔键的工作面为键的__上下_____面，平键的剖面尺寸b×h按轴径d 来查取。

9. 代号为72308的滚动轴承，其类型名称为角接触球轴承，内径为40 mm，2 为宽度系列代号， 3 为直径系列代号。

10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧。

(每题4分,共20分)答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合点。

或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点）。

三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。

2．带传动中的弹性滑动与打滑有什么区别？答：弹性滑动和打滑是两个截然不同的概念。

但是在冲击、振动和变载荷作用下，或当温度变化很大时，螺纹副间的摩擦力可能减小或瞬间消失，这种现象多次重复就会使连接松脱，影响连接的正常工作，甚至会发生严重事故。

因此，设计时必须采取防松。

摩擦防松，机械防松，破坏螺纹副关系。

5. 简述动压油膜形成的必要条件。

答：1．相对运动表面间必须形成收敛形间隙；2. 要有一定的相对运动速度，并使润滑油从大口流入，从小口流出。

3. 间隙间要充满具有一定粘度的润滑油。

三、分析计算题（共38分）1．（7分）计算图中所示机构的自由度数。

若该机构存在局部自由度、复合铰链、虚约束等请在图中指明。

（3）该机构的最小传动角如图所示。

(3分)3.(7分) 为蜗轮；其中主动齿轮1答以下问题：（1）判断齿轮2（2）画出蜗杆3（3）画出蜗杆3解：（1）齿轮2为左旋 复合铰链(1分)C（2）蜗杆3在节点处的三个分力方向如图所示；（每问1分）； （3）蜗杆3和蜗轮4的转动方向如图所示。

【真题】2015哈工大机械设计基础839
1—8 12 13 都是选择
1：轴的所受应力
3：带的拉力
4：:20Cr硬齿面的淬火处理
6：键的b*h的选择方式
9：减小应力幅措施
10：带传动功率选择
11：第三强度下转轴受的应力
12：凸缘联轴器螺栓受力）
简答：
1：打滑及原因
2：齿轮齿间载荷分配不均匀系数产生的原因
3：判断变速箱设计是否合理
4：轴承不能达到极限转速的应对措施
大题：
1：自由度
2：凸轮传动
3：曲柄摇杆：ab：100 bc：450 K=1 一个极限位置的压力角为60度，求ad bc和最小压力角
5：齿轮重合度
6：轮系：
7：一对齿轮传动，2号齿轮是内齿轮，里面一个凸轮上面还有一个从动件，1齿轮受力矩M，从动件受压力Q以2轴为等效构件求等效惯量和力矩。

8用一根轴拉着一个物体问了两个小问题:一个是轴承用什么固定形式（1800mm）一个是受什么应力。

最后校核螺栓强度
9：滚动轴承，一端固定，一端不固定和两端都固定两种情况下轴承寿命。
