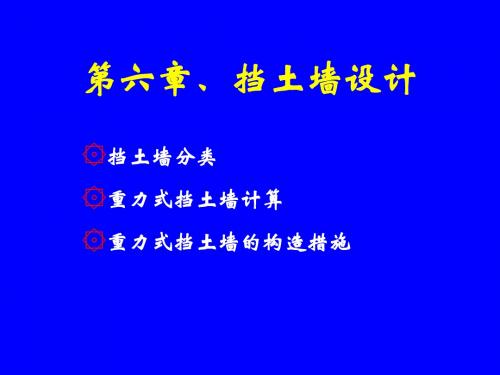

第六章、挡土墙设计

第六章、挡土墙设计

重力式挡土墙的构造
二 构造尺寸要求 块石挡土墙顶宽不小于0.4m，混凝土挡土墙为 0.20～0.4m，仰斜墙面与墙背宜平行，坡度（高度比）不 宜缓于1∶0.25。 为考虑墙体在土压力和温度作用下的胀缩变形问题， 挡土墙应每隔10～20m设臵一道伸缩缝，在地基压缩性变 化处，可改设为沉降缝。挡土墙拐角处应适当采取加强的构 造措施。
μ-土对挡土墙基底的摩擦系数
三 抗倾覆稳定措施
① 增大挡土墙截面尺寸，使G增大，但工程量将增加； ② 加宽墙趾，可增加抗倾覆力矩臂，墙趾宽度与高度需 满足刚性角要求； ③ 墙背做成仰斜，可减小土压力； ④ 在挡土墙背上做卸荷台，形状如牛腿 。
四 抗滑移稳定措施
① 修改挡土墙截面尺寸，以加大G值； ② 加大基底宽度，以提高总抗滑力； ③ 增加基础埋深，使墙趾前的被动土压力增大； ④ 挡土墙底面做砂、石垫层，以提高μ值。
五 地基承载力及墙身强度验算
地基承载力的验算与偏心受压基础的计算方法相同。
墙身强度验算，根据墙身材料分别按砌体结构设计规
范和混凝土设计规范中有关内容的要求验算。
重力式挡土墙的构造
一 墙背形式选择
挡土墙所受主动土压力以墙背为仰斜时最小，直立居中，
俯斜最大，但在选择墙背形式时，还需考虑使用要求、地形
重力式挡土墙的构造
四 填土质量要求
墙后填土宜选择透水性强、性能稳定的非冻胀材料， 例如粗砂、碎（卵）石、炉碴等材料，其抗剪强度较稳定， 不具有胀缩性和冻胀性，且易于排水。不应选择有机质土， 也不宜用粘性土作为填料。因为粘性土的性能不稳定，干燥 时体积收缩，而在雨季时膨胀，且季节性冻土地区还可能发 生冻胀，造成实际土压力值变化很大，导致挡土墙破坏。考 虑实际情况，当采用粘性土作为填料时，宜掺入适量的碎石、 块石。 填土压实质量应严格控制，分层夯实，并检查其压密质量。

挡土墙设计

挡土墙设计

第六章挡土墙设计挡土墙是用来支撑天然边坡或人工填土边坡以保持土体稳定的建筑物。

在公路工程中，它广泛应用于支撑路堤或路堑边坡，隧洞口，桥梁两端及河流岸壁等。

一）设计挡墙路段根据设计要求，在桥头位置设挡土墙，桩号为K2+530--K2+550段设路堤式挡土墙，最大高度9.53m。

在水塘边设挡土墙，桩号为K4+775--K4+788段设路堤式挡土墙，最大高度7m。

现取K2+540处挡土墙做设计计算。

二）设计资料1．土壤地质情况：Ⅳ4区，地基容许承载力[σ0]=500 KPa，基地摩阻系数f=0.5。

2. 墙背填土：填土容重3/18mKN=γ，计算内摩擦角33=φ，C=20KPa。

3. 墙体材料：7.5号砂浆砌30号片石，砌体容重r=23KN/m3，容许压应力[]xσ＝800 KPa，容许剪应力[]τ＝160 KPa，容许拉应力[]wlσ＝80 KPa。

4.荷载：荷载集度q按规范取值计算。

5.稳定系数：抗滑动稳定系数[]kc=1.3，抗倾覆稳定系数[]ko=1.56.基础形式及埋置深度：根据地基承载力及无冰冻的气候特点，选用一般基础形式，埋深≥1m。

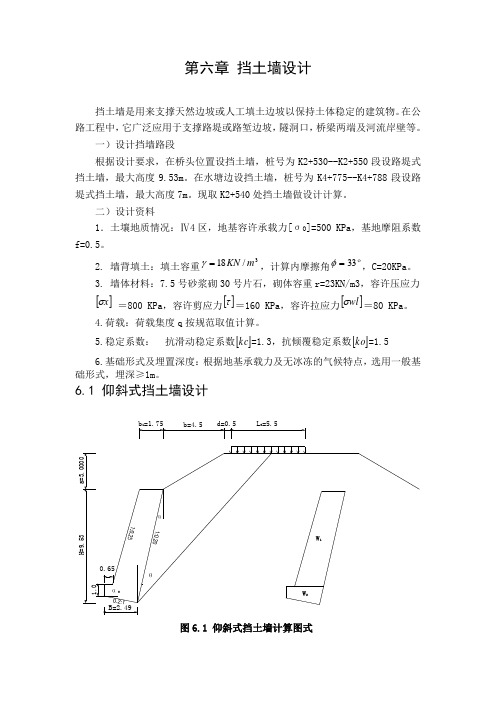

6.1 仰斜式挡土墙设计图6.1 仰斜式挡土墙计算图式6.1.1 基本参数填料内摩擦角(度)：φ＝33，外摩擦角(度)：δ＝16.5，基底摩擦系数： f ＝0.5，基底容许承载力：[σ0](KPa)＝500，断面尺寸拟定及参数见计算图式。

6.1.2 设计及计算一）主动土压力计算 1)求破裂角θ假设破裂面交与荷载内，采用《路基设计手册》相应的公式计算：ψ=φ+α+δ＝3311.3116.5-+＝38.18°0002()(22)()(2)ab h b d H H a h tg A H a H a h ++-++α=+++＝()()()()()3 4.520.59 4.50.59.539.532320.590.209.5339.53320.59⨯+⨯⨯+-⨯+⨯+⨯⨯-+⨯++⨯＝0.298tg tg θ=-ψ＝()()38.183338.1838.180.298tg ctg tg tg -±++＝0.800则θ=arctg θ=arctg0.800=38.66°验算破裂面是否交于荷载内：堤顶破裂面至墙踵：(H+a)tg θ=（9.53+3）×0.800=10.02m 荷载内缘至墙踵：b-Htg α+d=4.5-9.53×(-0.20)=6.41m 荷载外缘至墙踵：b-Htg α+d+b0=4.5-9.53×(-0.20)+5.5=11.91m 因6.41m < 10.02m < 11.91m故破裂面交于荷载内，与原假设相符，所选用公式正确。

6第二篇(1分篇)第六章 挡土墙设计2014

6第二篇(1分篇)第六章 挡土墙设计2014
第六章 ▪ 挡土墙设计

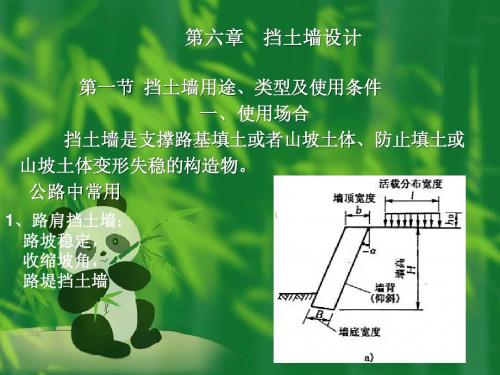

第一节 挡土墙的基本认知
挡土墙是用来支撑路基填土或山坡土体，防止墙后土
体坍塌和增加其稳定性的一种构筑物。
在路基工程中，挡土墙可 以稳定路堤和路堑边坡， 减少土石方工程量和占地 面积，防止水流冲刷路基， 并经常用于整治塌方、滑 坡等路基病害。
什么是挡墙？有何用处？
用途 ——支撑路堤或路堑边坡 ——隧道洞口 ——防止水流冲刷路基 ——处理路基边坡滑坡崩坍病害

EP
在验算挡土墙的抗滑动稳定性时，抗滑动稳定系数应满足下表规定。
K c0
荷载情况
验算项目
稳定系数
荷载组合Ⅰ、Ⅱ
抗滑动 抗倾覆
1.3 1.5
荷载组合Ⅲ
抗滑动 抗倾覆
1.3 1.3
施工阶段验算
抗滑动 抗倾覆
1.2 1.2
3.抗倾覆(2稳-1-6-定6) 性验算
0.8WZ W Q1(EyZ y EX Z X ) Q2EpZ p 0
筋带常用的有钢带、钢筋混凝土 带、聚丙稀土工带、钢塑复合带 和土工格栅等
加筋挡土墙——布置
1）坚固； 2）美观； 3）安装方便。
基础：
加筋挡土墙的设计要点
破坏模式：
1）筋带断裂； 2）筋带拔出； 3）整体失稳。
验算项目：
内部稳定性
1）筋带强度 2）筋带抗拔
外部稳定性
3）基底滑动 4）倾覆 5）基底应力 6）整体滑动
❖ 1．横向布置布置包括：选择位置、确定断面形式、绘制挡土墙横 断面图等。
❖ 位置：工程量、结构安全等方面、美观、地质、冲刷等 ❖ 断面： ❖ 地形陡峻——俯斜式或衡重式； ❖ 地形平坦——仰斜式。 ❖ 路堑墙——仰斜式或折线式。

第六章 挡土墙设计

第六章 挡土墙设计

二、类型及使用范围 1，重力挡土墙 ， 适用：地基良好， 适用：地基良好，非地 震和沿河受水冲刷地区
利用衡重台上部填土的下 压作用和全墙重心的后移， 压作用和全墙重心的后移，增 加墙身稳定，平均短石尺寸。 加墙身稳定，平均短石尺寸。 适合于山区， 适合于山区，地面横坡陡 峭的路肩墙。路堑墙，路堤墙。 峭的路肩墙。路堑墙，路堤墙。
2、路堤挡土墙： 、路堤挡土墙： 收缩坡脚， 收缩坡脚， 防止陡坡堤下滑
3、路堑挡土墙 山坡陡峭， 山坡陡峭，降低边破 高度、 高度、减少开挖或者 地质不良。防止滑坡 地质不良。
4、山坡挡土墙 、
挡土墙设置与否，与同其工程方案比较确定 挡土墙设置与否， 1，与移改路线位置进行比较。 ，与移改路线位置进行比较。 2，与填筑或开挖边坡相比较 ， 3，与坼移有关干扰路基的构造物（房屋，河流，水渠） ，与坼移有关干扰路基的构造物（房屋，河流，水渠） 等比较 4，与设置其分类型的构造物（桥，护墙）等比较 护墙） ，与设置其分类型的构造物（
四、折线形墙背的土压力计算 以墙背转折点或衡重台为界分为上墙、 以墙背转折点或衡重台为界分为上墙、下墙 ， 分别计算取两者矢量和。 分别计算取两者矢量和。 上墙土压力，不考虑下墙影响。 上墙土压力，不考虑下墙影响。衡重式考虑是 否出现第二破裂面。 否出现第二破裂面。 下墙土压力计算： 下墙土压力计算： 延长墙背法：画出全墙应力分布图， （一）延长墙背法：画出全墙应力分布图，截 取BB，即为下墙土压力 ，
二，挡土墙的构造 挡土墙的构造应满足：强度；稳定性；就地取材、 挡土墙的构造应满足：强度；稳定性；就地取材、 结构合理、断面经济；施工养护方便、安全。 结构合理、断面经济；施工养护方便、安全。 常用重力式挡土墙组成：墙身；基础；排水设施； 常用重力式挡土墙组成：墙身；基础；排水设施； 伸缩缝。 伸缩缝。

6第六章挡土墙设计1详解

6第六章挡土墙设计1详解
可分为：锚杆式、锚定板式和桩板式等。
锚杆式
锚杆式挡土墙：
采用锚杆锚入稳定地层内的钢钎或钢丝束，拉 住立柱和板壁。 墙高时，可分级建造。 适用场合：适用于高度较大，挖基困难，具有锚固 条件的路堑墙、路肩墙和抗滑墙。
锚定板式挡土墙：预定板式挡土墙的结构形式与锚杆式基
本相同，只是锚杆的固定端改用锚定板，埋入墙后填料内 部的稳定层中，依靠锚定板产生的抗拔力抵抗侧压力，保 持墙的稳定。 适用场合：主要适用于缺乏石料的地区，一般用于地基不 良的高路肩墙或路堤墙。
加筋土式
• 面板：十字形、六角形和长条形（断面有矩形、 槽型和L型等）尺寸主要由受力情况和起吊能力决 定。
• 十字形面板：高长为50-150cm，宽（厚）为822cm，边角处需采用板块面板和异形板拼装而 成。
加筋土式
• 拉筋：采用抗拉强度高，蠕变量小，柔韧性和耐 久性好的材料，能与填料产生较大的摩阻力，施 工方便，价格低廉。
• 钢筋混凝土带：分节预制，每节长度不大于3m, 平面呈矩形或楔形，断面厚6-10cm，宽1025cm.
• 聚丙烯土工带：表面应有粗糙花纹，宽度大于 18mm，厚度大于0.8mm.
• 拉筋长度:取（0.8-1.0H），底部拉筋长度不小于 3m，同时不小于0.4H，（H加筋体高度）
加筋土式
• 与面板结点间距：通常横向为0.5-1.0m，竖向为 0.25-0.75m，面板与拉筋连接可用螺栓或焊接 的方法连接，相邻面板间连接用企口和插销连接。
锚杆式
• 墙面：为便于立柱和锚板安装，多采用竖直墙面。 • 立柱：立柱间距可选用2.5-3.5m，每根立柱布置
2-3根锚杆。布置位置应尽量使立柱所受弯矩分 布均匀。 • 有效锚固长度：岩层中不小于4m，稳定土层中应 有9-10m。 分级设置：每级高度不大于6m，两级之间设1-2m 平台，以利于施工操作和安全。

第六章 挡土墙设计

第六章 挡土墙设计
3）当地基压应力超过地基承载力过多时， 需要的加宽值较大，为避免加宽部分的台 阶过高，可采用钢筋混凝土底板。
4）地基为软弱土层时，可采用砂砾、碎 石、矿渣或灰土等材料予以换填。
5）当挡土墙修筑在陡坡上，而地基又为 完整、稳固、对基础不产生侧压力的坚硬 岸石时，可设置台阶基础，以减少基坑开 挖和节省圬工。
6）如地基有短段缺口(如深沟等)或挖基 困难(如需水下施工)，可采用拱形基础。
a）墙趾或墙踵部分加宽；b）钢筋混凝土底板； c）换填地基；d）台阶基础；e）拱形基础
2.基础埋置深度
对于土质地基，基础埋置深度应符合下列要求： (1)无冲刷时，应在天然地面以下至少1m； (2)有冲刷时，应在冲刷线以下至少1m； (3)受冻胀影响时，应在冻结线以下不少于0.25m。当冻深超过1m时，采 用1.25m，但基底应夯填一定厚度的砂砾或碎石垫层，垫层底面亦应位于 冻结线以下不少于0.25m。
（四）沉降缝与伸缩缝
设计时，一般将沉降缝与伸缩缝合并设置，沿路线方向每隔10～15m设置 一道，兼起两者的作用，缝宽2～3cm，缝内一般可用胶泥填塞，但在渗 水量大，填料容易流失或冻害严重地区，则宜用沥青麻筋或涂以沥青的木 板等具有弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m，当 墙后为岩石路堑或填石路堤时，可设置空缝。
附加力是季节性作用于挡土墙的各种力, 特殊力是偶然出现的力。
二、一般条件下库仑主动土压力计算 主动土压力：挡土墙向外移动时（位移或倾覆），
土压力随之减少，直到墙后土体沿破裂面下滑而处于极 限平衡状态，作用于墙背的土压力。
被动土压力：墙向土体挤压移动，土压力随之增大，
土体被推移向上滑动处于极限平衡状态，此时土体对墙 的抗力。
1. 破裂面交于内边坡时(库仑主动土压力公式的推导） （1）.力的大小

邓学钧《路基路面工程》(第3版)章节题库(挡土墙设计)【圣才出品】

邓学钧《路基路面工程》（第3版）章节题库第六章挡土墙设计一、名词解释挡土墙答：挡土墙是指为防止土体坍塌而修筑的，主要承受侧向土压力的墙式建筑物。

在公路工程中广泛用于支承路堤填土或路堑边坡，以及桥台、隧道洞口及河流堤岸等。

二、填空题1．加筋挡土墙是由______、______及______组成。

【答案】面板；拉筋；填料【解析】加筋挡土墙由面板、拉筋和填料三部分组成，依靠拉筋与填料之间的摩擦力来抵抗侧向土压力，面板可预制。

2．加筋挡土墙的基本工作原理是靠______来抵抗土压。

【答案】填料和拉筋的摩擦作用【解析】加筋挡土墙由面板、拉筋和填料三部分组成，依靠拉筋与填料之间的摩擦力来抵抗侧向土压力，面板可预制。

3．常见的石砌挡土墙墙背一般由______、______及______、______等几个主要部分构成。

【答案】墙身；基础；排水设备；沉降伸缩缝【解析】常用的石砌挡土墙及钢筋混凝土挡土墙，一般由墙身、基础、排水设施与伸缩缝等部分构成。

4．根据重力式挡土墙墙背倾角的正负。

可划分为______、______及______。

【答案】仰斜式；俯斜式；垂直式挡土墙【解析】根据墙背倾斜方向的不同，墙身断面形式可分为仰斜、垂直、俯斜、凸形折线式和衡重式等几种。

分析仰斜、垂直和俯斜三种不同的墙背所受的土压力可见仰斜墙背所受的压力最小，垂直墙背次之。

5．沉降伸缩缝设在______与______引起的破坏等位置。

【答案】圬工砌体伸缩；地基不均匀的沉陷【解析】为防止因地基不均匀沉陷而引起墙身开裂，应根据地基地质条件及墙高、墙身断面的变化情况，设置沉降缝。

为了减少圬工砌体因硬化收缩和温度变化作用而产生的裂缝，须设置伸缩缝。

通常，把沉降缝与伸缩缝结合在一起，统称为沉降伸缩缝或变形缝。

各类挡土墙应根据构造特点，设置容纳构件收缩、膨胀及适应不均匀沉降情况的变形缝构造。

三、判断题1．挡土墙唯一的作用就用保持边坡的稳定。

（）【答案】错误【解析】挡土墙是为防止土体坍滑而修筑的，主要承受侧向土压力的墙式建筑物。

第六章 挡土墙设计


扩大基础 spread foundation
大连交通大学土木教研室赵丽华
钢筋混凝土基础 armored concrete foundation
换填基础 refilled foundation
大连交通大学土木教研室赵丽华
拱形基础 vaulted foundation
台阶基础 footstep foundation
1）基础类型 foundation types 扩大基础spread foundation 钢筋混凝土基础armored concrete foundation 拱形基础vaulted foundation 换填基础refilled foundation 台阶基础step foundation
大连交通大学土木教研室赵丽华
7 为保护重要建筑物，生态环境或其它特殊需要的地段plat for protecting important buildings, ecological environment or other special needs
大连交通大学土木教研室赵丽华
第一节 概述
◆5、挡土墙的类型
➢ 按挡土墙位置分:
第三节 挡土墙土压力计算
5、路基挡土墙的土压力考虑
– 1）主动土压力与被动土压力的区分：
假定挡土墙处于极限移动状态，土体有沿墙及假想破裂面移
动的趋势，则土推墙即为主动土压力，墙推土即为被动 土压力。 – 2）路基挡土墙的土压力考虑：
路基挡土墙一般都有可能有向外的位移或倾覆，因此，在设 计中按墙背土体达到主动极限平衡状态考虑，即只考虑Ea ， 且取一定的安全系数以保证墙背土体的稳定。
➢ Classification based on the wall position

6-挡土墙设计

3）在季节性冰冻地区，应将基础埋置到冰冻线以下，以防止地 基因冻融而破坏。
4）路堑式挡土墙基础顶面应低于路堑边沟底面不小于0. 5m。
对于土质地基，基础埋置深度应符合下列要求： 1）无冲刷时，应在天然地面以下至少1m； 2）有冲刷时，应在冲刷线以下至少1m； 3）受冻胀影响时，当冻深小于或等于1m时，应在冻结 线以下不少于0.25m，并应符合基础最小埋置深度不小于 1m的要求；当冻深超过1m时，基底最小埋置深度不小于 1.25m，还应将基底至冻结线以下0.25m深度范围内的地 基土换填为弱冻胀材料。碎石、砾石和砂类地基，不考虑 冻胀影响，但基础埋深不宜小于1m。
②墙面
1:0
.05
1:0
— 1:0 .35
.25
— 1:0
.4
(a)
不
陡
于1：
0.2
1：
5
0.2
5
(b)
1： 0.2 —1 ： 0.3 5
（c）
H1
1:0 .05
H2
1:0.25—1:0.45
1:0. 25— 1:0. 30
(d)
墙面一般均为平面，其坡度应与墙背坡度相协调。墙面坡
度又直接影响挡土墙的高度。因此，在地面横坡较陡时， 墙面坡度一般为1:0.05～1:0.25，矮墙可采用陡直墙面；地 面平缓时，一般采用1:0.20～1:0.35较为经济，但不宜缓于 1:0.4，以免过分增加墙高。
立面示意图 1:400
K51+555 K51+565 K51+575 K51+585 K51+595 K51+605 K51+615 K51+625 K51+635 K51+645 K51+655 K51+665

第六章挡土墙设计

第一节概述1、挡土墙的定义挡土墙的定义与的作用：挡土墙是支撑天然边坡或人工填土边坡以保持土体稳定的结构物。

公路中主要作用是支撑路堤、路堑、隧道洞口、桥梁两端及河岸壁等。

2、挡土墙的类型按挡土墙位置分：路堑挡墙，路堤挡墙，路肩挡墙和山坡挡墙等。

按挡土墙的墙体材料分：石砌挡墙，混凝土挡墙，钢筋混凝土挡墙，砖砌挡墙，木质挡墙和钢板墙等。

按挡土墙的结构形式分：重力式，半重力式，衡重式，悬臂式，扶壁式，锚杆式，拱式，锚定板式，板桩式和垛式等。

3、新型挡土墙自嵌式挡土墙：主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。

用于园林景观、高速公路、立交桥和护坡、小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。

4、挡土墙的作用路肩墙：护肩及改善综合坡度；路堤墙：收缩坡脚，防止边坡或基底（对于陡坡）路堤滑动，沿河路堤可防水流冲刷等；路堑墙：减少开挖，降低边坡高度；山坡墙：支挡坡上覆盖层，可兼起拦石作用；隧道及明洞口挡墙：缩短隧道或明洞口长度；桥梁两端挡墙：护台及连接路堤，作为翼墙或桥台。

5、各式挡土墙的使用条件6、挡土墙的破坏图6-1 垮塌的重力式挡墙图 6-2 垮塌的护坡挡墙第二节 挡土墙的构造与布置1、挡土墙的构造①墙面（墙胸）②墙背（俯斜、仰斜、垂直）有直线形墙背和折线形墙背之分③墙顶及护栏④墙底（墙趾、墙踵）⑤基础：设计的主要内容包括基础形式的选择和基础埋置深度的确定。

⑥排水设施：通常由地面排水和墙身排水两部分组成。

⑦沉降缝和伸缩缝：为防止因地基不均匀沉陷而引起墙身开裂，应根据地基地质条件及墙高墙身断面的变化情况，设置沉降缝；为了减少圬工砌体因硬化收缩和温度变化作用而产生的裂缝，须设置伸缩缝。

左图6-3 挡土墙的组成示意图2、挡土墙布置①横向布置：主要是在路基横断面图上选定挡土墙的位置，确定是路堑墙、路肩墙、路堤墙还是浸水挡墙？并确定断面形式及初步尺寸。

②纵向布置：在墙趾纵断面图上进行墙的纵向布置，布置后绘成挡土墙正面图。
