第三讲 示波器基础之触发功能(上)

实验4—11 示波器的原理及使用示波器是一种用途十分广泛的电子测量仪器，它可以直接观察电信号的波形，测量电压的幅度、周期(频率)等参数。

用双踪示波器还可以测量两个信号之间的时间差或相位差，一些性能较好的示波器甚至可以将输入的电信号存储起来以备分析和比较。

在实际应用中凡是能转化为电压信号的电学量和非电学量(如压力、温度、磁感应强度、光强等)都可以用示波器来观测。

【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器和信号发生器的基本使用方法。

2.学会使用示波器观察电信号波形，测量电压幅值及频率。

3.掌握利用李萨如图形测量频率的实验方法。

【实验原理】不论何种型号和规格的示波器都包括了如图4-11-1所示的几个基本组成部分：示波管（又称阴极射线管，cathode ray tube，简称CRT）、垂直放大电路（Y放大）、水平放大电路（X放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。

图4-11-1 示波器基本组成框图1.示波原理在中学物理课中有一个演示振动图形的沙斗实验，装置如图4-11-2所示。

图中P为平面板，能在X方向上作匀速直线运动。

S为沙斗，斗内装上细沙，细沙能从斗的下端慢慢漏出，沙斗通过细绳连接在支架H上，构成单摆。

假定此单摆在与X的垂直方向Y上振动，P在X实验4—11 示波器的原理及使用95方向匀速运动，那么在平面板上将有漏沙的径迹，这就是单摆的振动图线——正弦曲线。

根据曲线和匀速运动的速率v 不难求得振动周期（或频率）和振幅等物理量的大小。

示波器的示波原理和沙斗实验中平面板上漏沙径迹的道理相同。

1） 如果仅在垂直偏转板上（Y 偏转板）加正弦交变电压U ()y t ，则电子束在荧光屏上所产生的亮点位置随着电压在y方向作往复运动。

如果电压频率较高，由于人眼的视觉暂留现象，则看到的是一条竖直亮线，其长度与正弦交变电压的峰—谷值P P V成正比。

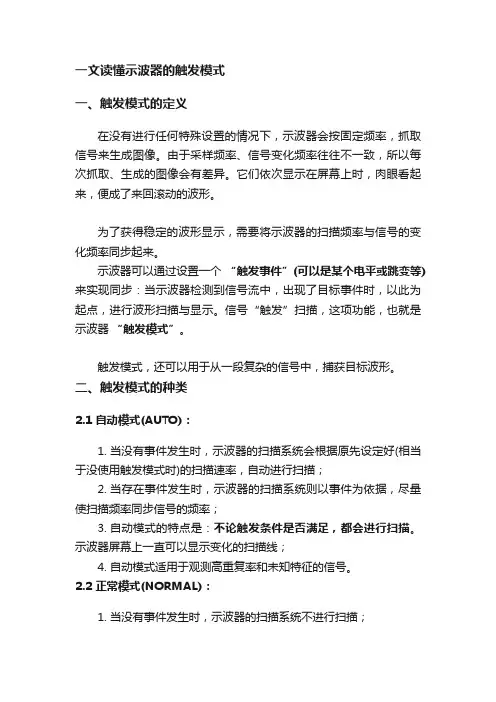

一文读懂示波器的触发模式一、触发模式的定义在没有进行任何特殊设置的情况下，示波器会按固定频率，抓取信号来生成图像。

由于采样频率、信号变化频率往往不一致，所以每次抓取、生成的图像会有差异。

它们依次显示在屏幕上时，肉眼看起来，便成了来回滚动的波形。

为了获得稳定的波形显示，需要将示波器的扫描频率与信号的变化频率同步起来。

示波器可以通过设置一个“触发事件”(可以是某个电平或跳变等)来实现同步：当示波器检测到信号流中，出现了目标事件时，以此为起点，进行波形扫描与显示。

信号“触发”扫描，这项功能，也就是示波器“触发模式”。

触发模式，还可以用于从一段复杂的信号中，捕获目标波形。

二、触发模式的种类2.1 自动模式(AUTO)：1.当没有事件发生时，示波器的扫描系统会根据原先设定好(相当于没使用触发模式时)的扫描速率，自动进行扫描；2.当存在事件发生时，示波器的扫描系统则以事件为依据，尽量使扫描频率同步信号的频率；3.自动模式的特点是：不论触发条件是否满足，都会进行扫描。

示波器屏幕上一直可以显示变化的扫描线；4.自动模式适用于观测高重复率和未知特征的信号。

2.2 正常模式(NORMAL)：1.当没有事件发生时，示波器的扫描系统不进行扫描；2.当存在事件发生时，示波器的扫描系统同步信号频率并进行扫描，将结果波形显示在屏幕上；3.正常模式的特点是：触发条件满足，才会进行扫描。

没有发生事件时，示波器屏幕上显示静止画面；4.正常模式适用于低重复率、特征已知，需要观测细节的信号。

2.3 单次模式(SINGLE)：1.当没有事件发生时，示波器的扫描系统不进行扫描，屏幕显示静止画面；2.当第一次事件发生时，示波器的扫描系统同步信号并进行扫描，将结果显示在屏幕上。

扫描完成后，系统进入休止状态；3.当第二次或以上事件发生时，示波器的扫描系统不再进行扫描，必须手动重启后，才能产生下一次触发；4.单次模式的特点是：触发条件满足，才会进行扫描，但只扫描一次；5.单次模式在大多数场合下，用处不大，可看作特殊的正常模式。

示波器的触发释抑功能示波器的触发抑制功能是指示波器在测量信号时，通过触发电路来限定触发抑制条件，从而使仪器能够稳定地显示周期性信号的波形。

触发释抑功能在示波器的应用中起着至关重要的作用，本文将从原理、应用及操作三个方面对示波器的触发释抑功能进行详细介绍。

原理：示波器的触发抑制功能依赖于触发电路，触发电路检测输入信号并根据设定的触发条件，将触发信号送往扫描电路，从而稳定地显示波形。

触发条件常见的包括信号的上升沿、下降沿、脉宽、幅度等。

通过设置合适的触发条件，触发抑制功能可保证示波器能够稳定地显示特定信号，避免波形跳动或失真问题。

应用：触发抑制功能广泛应用于各种电子测试与测量领域。

在数字电路测试中，通过设置触发条件，可以准确捕捉并显示特定的数字信号波形，有助于分析和调试数字电路的运行状态。

在模拟电路测试中，通过设置合适的触发条件，可以显示稳定的周期性信号波形，方便测量信号的频率和幅度等参数。

此外，触发抑制功能还可用于捕捉特定的脉冲信号，如雷达脉冲信号、通信信号等。

操作：在使用示波器触发抑制功能时，首先需要设置触发源，选择适当的输入信号通道或外部触发信号。

接下来，根据测试需要，设置合适的触发条件，包括触发类型、触发电平、触发沿等。

触发类型可选择上升沿触发、下降沿触发、任意沿触发等，触发电平则用于设置触发的电平阈值。

最后，调整示波器的时间基准、水平偏移等参数，以获得清晰、稳定的波形显示。

在实际操作中，需要注意以下几点：第一，正确选择触发类型和触发电平，以确保触发电路能准确响应所需信号；第二，合理选择时间基准和水平偏移，以适应不同频率和幅度的信号波形；第三，对于较为复杂的信号波形，可以尝试使用高级的触发功能，如窗口触发、脉宽触发等，以便更好地捕捉感兴趣的波形。

总结：示波器的触发抑制功能是一项重要的测量工具，在电子测量和测试中有着广泛的应用。

通过正确设置触发条件，触发抑制功能可以帮助我们准确地捕捉和显示周期性信号的波形，使测量结果更加准确可靠。

示波器的触发模式有哪些示波器如何操作对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和触发条件充分后的工作状态。

示波器常用的触发模式有以下几种：1、自动触发：这是绝大多数示波器的缺省触发模式。

在自动触发模式下，示波器会优先检测设定好的触发条件是否充分。

假如触发条件充分，示波器就按当前的触发条件进行触发；假如触发条件不充分且持续超过确定时间（一般是几十ms），示波器内部会自动产生一个触发并捕获波形显示。

假如示波器发生了自动触发，这时捕获到的波形可能是不充分触发条件的，但是这避开了用户由于触发条件设置错误而完全看不到信号波形的情况，用户可以依据示波器自动触发捕获到的波形进一步更改或优化触发条件的设置。

自动触发模式可以适用于绝大多数的测试场合，但是也有确定的制约条件。

假如用户感喜好的信号跳变或设置的触发条件发生的频率很低，比如1秒钟才会发生一次，这时假如示波器工作在自动触发模式下，可能会由于来不及等待到充分触发条件的信号示波器就自动触发了，从而造成捕获的信号不是期望的信号的情况。

在自动触发模式下，无论是充分条件的触发还是示波器自动产生的触发，一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来，因此无论触发条件是否充分，示波器上的波形都是“动”起来的。

2、正常触发：假如用户要捕获的信号显现间隔较长，而且触发条件设置无误，就可以把示波器设置为正常触发模式。

在正常触发模式下，示波器会严格依照设定好的触发条件触发。

假如触发条件不充分，示波器会一直等待充分触发条件的信号到来，而不会自动进行触发。

在正常触发模式下，也是一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来。

数字示波器的触发方式数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转化为可视化的波形图形，通过触发方式来捕捉并显示特定的信号。

触发方式是数字示波器的关键功能之一，它决定了示波器是否能够准确地捕捉到待测信号的波形。

本文将介绍数字示波器的几种常见触发方式，并对其原理和适用场景进行详细的说明。

1. 自动触发方式自动触发方式是数字示波器最简单、最常用的触发方式之一。

在自动触发模式下，示波器不需要外部触发信号，而是自动捕捉并显示输入信号。

这种触发方式适用于信号频率较低、无需精确触发的情况。

例如，当我们需要捕捉一些周期性较慢的信号时，可以选择自动触发方式。

2. 边沿触发方式边沿触发方式是数字示波器最常用的触发方式之一，它是通过检测输入信号的边沿（上升沿或下降沿）来触发示波器。

边沿触发方式适用于需要准确捕捉信号的特定时刻或特定状态的情况。

例如，当我们需要捕捉一个特定的脉冲信号或观察一个特定的信号变化时，可以选择边沿触发方式。

3. 触发电平方式触发电平方式是数字示波器常用的触发方式之一，它是通过检测输入信号的电平（高电平或低电平）来触发示波器。

触发电平方式适用于需要捕捉信号的特定电平状态的情况。

例如，当我们需要观察一个特定电平的信号时，可以选择触发电平方式。

4. 触发宽度方式触发宽度方式是数字示波器的一种特殊触发方式，它是通过检测输入信号的脉冲宽度来触发示波器。

触发宽度方式适用于需要捕捉特定宽度脉冲的情况。

例如，当我们需要捕捉一个特定宽度的脉冲信号或观察脉冲宽度变化时，可以选择触发宽度方式。

5. 触发模式选择数字示波器通常具有多种触发模式的选择，用户可以根据实际需求选择合适的触发方式。

常见的触发模式包括单次触发、连续触发和多次触发。

单次触发模式适用于只需要捕捉一次特定信号的情况；连续触发模式适用于需要连续捕捉信号的情况；多次触发模式适用于需要多次捕捉信号并进行比较分析的情况。

总结：数字示波器的触发方式是保证测量准确性和可靠性的关键因素之一。

示波器的原理和使用方法在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。

常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。

万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。

示波器是一种使用非常广泛，且使用相对复杂的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1．1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

图1 示波管的内部结构和供电图示1．荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能立即消失而要保留一段时间。

亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。

余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0．1s为中余辉，0．1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采用发绿光的示波管，以保护人的眼睛。

2．电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。

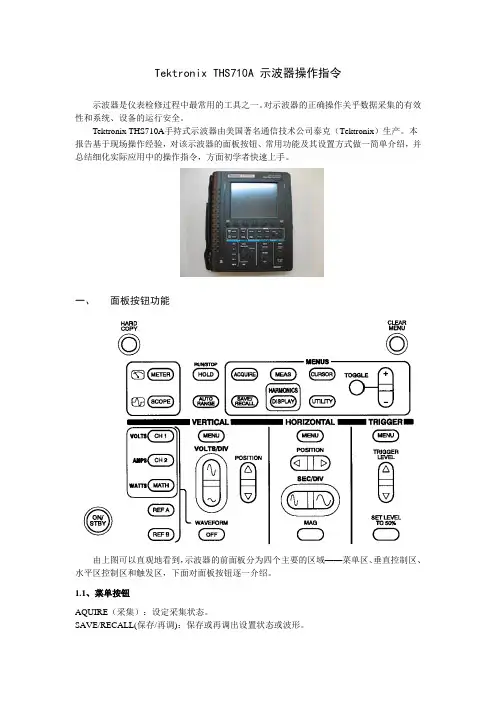

Tektronix THS710A 示波器操作指令示波器是仪表检修过程中最常用的工具之一。

对示波器的正确操作关乎数据采集的有效性和系统、设备的运行安全。

Tektronix THS710A手持式示波器由美国著名通信技术公司泰克（Tektronix）生产。

本报告基于现场操作经验，对该示波器的面板按钮、常用功能及其设置方式做一简单介绍，并总结细化实际应用中的操作指令，方面初学者快速上手。

一、面板按钮功能由上图可以直观地看到，示波器的前面板分为四个主要的区域——菜单区、垂直控制区、水平区控制区和触发区，下面对面板按钮逐一介绍。

1.1、菜单按钮AQUIRE（采集）：设定采集状态。

SAVE/RECALL(保存/再调)：保存或再调出设置状态或波形。

MEASURE（测定）：执行波形自动测定DISPLAY（显示）：改变波形和显示的外观。

CURSOR（光标）：选用示波器的光标。

UTILITY（实用功能）：选用各种系统实用功能。

TRIGGER（触发）：选用触发功能。

HORIZONTAL（水平）：改变波形的水平特性。

VERTICAL（垂直）：调整波形的刻度和位置，设定输入参数。

说明：菜单系统操作步骤：1、按面板上的按钮，显示所需菜单。

2、按菜单读取钮，选择菜单项目。

如出现弹出菜单，继续按读取钮，选择菜单中项目。

可能需按Select Page（选择页）钮以显示附加菜单项目。

3、某些菜单项目需要设定参数，此时可以按右侧+/-按钮改变参数值或按TOGGLE恢复预设值。

4、若OK钮出现，按下此钮确认所选项目。

1.2、专用按钮ON/STBY（开启/等待）METER（万用表）：进入万用表状态。

SCOPE（示波器）：进入示波器状态。

HARD COPY（硬拷贝）：硬拷贝打印初始化。

HOLD（保持）：保持或重新开始示波器的采集。

AUTORANGE（自动量程）：选择自动量程功能。

CLEARMENU（清除菜单）：清除显示出的菜单。

TRIGGER LEVEL（触发电平）：调整触发电平。

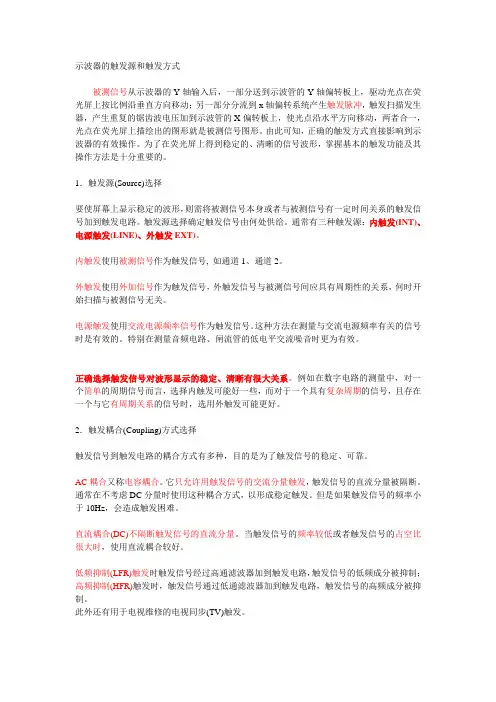

示波器的触发源和触发方式被测信号从示波器的Y轴输入后，一部分送到示波管的Y轴偏转板上，驱动光点在荧光屏上按比例沿垂直方向移动；另一部分分流到x轴偏转系统产生触发脉冲，触发扫描发生器，产生重复的锯齿波电压加到示波管的X偏转板上，使光点沿水平方向移动，两者合一，光点在荧光屏上描绘出的图形就是被测信号图形。

由此可知，正确的触发方式直接影响到示波器的有效操作。

为了在荧光屏上得到稳定的、清晰的信号波形，掌握基本的触发功能及其操作方法是十分重要的。

1．触发源(Source)选择要使屏幕上显示稳定的波形，则需将被测信号本身或者与被测信号有一定时间关系的触发信号加到触发电路。

触发源选择确定触发信号由何处供给。

通常有三种触发源：内触发(INT)、电源触发(LINE)、外触发EXT)。

内触发使用被测信号作为触发信号, 如通道1、通道2。

外触发使用外加信号作为触发信号，外触发信号与被测信号间应具有周期性的关系，何时开始扫描与被测信号无关。

电源触发使用交流电源频率信号作为触发信号。

这种方法在测量与交流电源频率有关的信号时是有效的。

特别在测量音频电路、闸流管的低电平交流噪音时更为有效。

正确选择触发信号对波形显示的稳定、清晰有很大关系。

例如在数字电路的测量中，对一个简单的周期信号而言，选择内触发可能好一些，而对于一个具有复杂周期的信号，且存在一个与它有周期关系的信号时，选用外触发可能更好。

2．触发耦合(Coupling)方式选择触发信号到触发电路的耦合方式有多种，目的是为了触发信号的稳定、可靠。

AC耦合又称电容耦合。

它只允许用触发信号的交流分量触发，触发信号的直流分量被隔断。

通常在不考虑DC分量时使用这种耦合方式，以形成稳定触发。

但是如果触发信号的频率小于10Hz，会造成触发困难。

直流耦合(DC)不隔断触发信号的直流分量。

当触发信号的频率较低或者触发信号的占空比很大时，使用直流耦合较好。

低频抑制(LFR)触发时触发信号经过高通滤波器加到触发电路，触发信号的低频成分被抑制；高频抑制(HFR)触发时，触发信号通过低通滤波器加到触发电路，触发信号的高频成分被抑制。

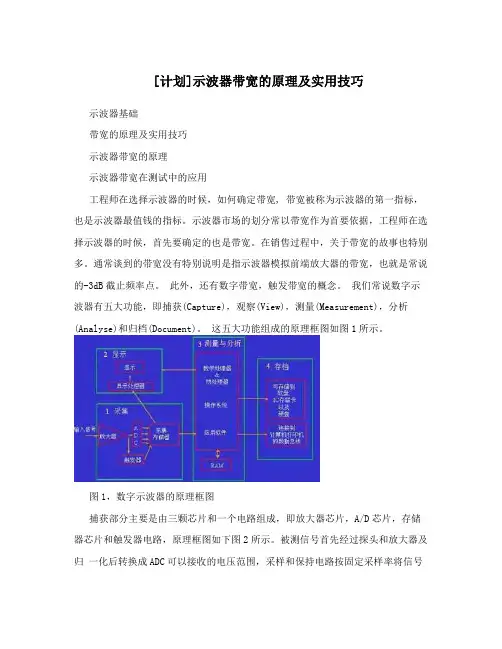

[计划]示波器带宽的原理及实用技巧示波器基础带宽的原理及实用技巧示波器带宽的原理示波器带宽在测试中的应用工程师在选择示波器的时候，如何确定带宽, 带宽被称为示波器的第一指标，也是示波器最值钱的指标。

示波器市场的划分常以带宽作为首要依据，工程师在选择示波器的时候，首先要确定的也是带宽。

在销售过程中，关于带宽的故事也特别多。

通常谈到的带宽没有特别说明是指示波器模拟前端放大器的带宽，也就是常说的-3dB截止频率点。

此外，还有数字带宽，触发带宽的概念。

我们常说数字示波器有五大功能，即捕获(Capture)，观察(View)，测量(Measurement)，分析(Analyse)和归档(Document)。

这五大功能组成的原理框图如图1所示。

图1，数字示波器的原理框图捕获部分主要是由三颗芯片和一个电路组成，即放大器芯片，A/D芯片，存储器芯片和触发器电路，原理框图如下图2所示。

被测信号首先经过探头和放大器及归一化后转换成ADC可以接收的电压范围，采样和保持电路按固定采样率将信号分割成一个个独立的采样电平，ADC将这些电平转化成数字的采样点，这些数字采样点保存在采集存储器里送显示和测量分析处理。

图2，示波器捕获电路原理框图示波器放大器的典型电路如图3所示。

这个电路在模拟电路教科书中处处可见。

这种放大器可以等效为RC低通滤波器如图4所示。

由此等效电路推导出输出电压和输入电压的关系，得出理想的幅频特性的波特图如图5所示。

图3，放大器的典型电路图4，放大器的等效电路模型图5，放大器的理想波特图至此，我们知道带宽f2即输出电压降低到输入电压70.7%时的频率点。

根据放大器的等效模型，我们可进一步推导示波器的上升时间和带宽的关系式，即我们常提到的0.35的关系:上升时间=0.35/带宽，推导过程如下图6所示。

需要说明的是，0.35是基于高斯响应的理论值，实际测量系统中这个数值往往介于0.35-0.45之间。

在示波器的datasheet上都会标明“上升时间”指标。

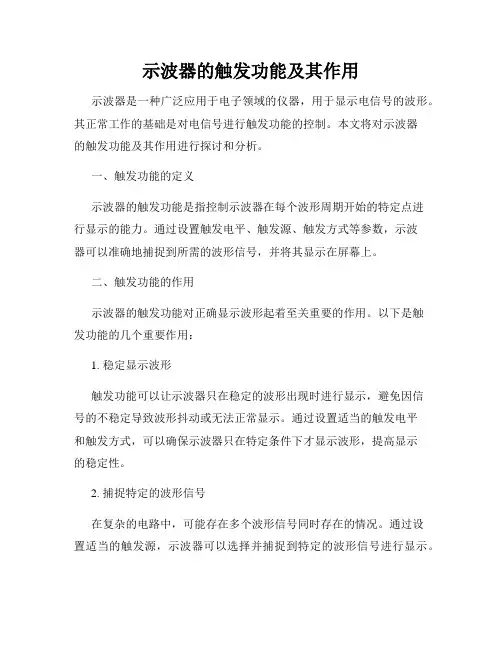

示波器的触发功能及其作用示波器是一种广泛应用于电子领域的仪器，用于显示电信号的波形。

其正常工作的基础是对电信号进行触发功能的控制。

本文将对示波器的触发功能及其作用进行探讨和分析。

一、触发功能的定义示波器的触发功能是指控制示波器在每个波形周期开始的特定点进行显示的能力。

通过设置触发电平、触发源、触发方式等参数，示波器可以准确地捕捉到所需的波形信号，并将其显示在屏幕上。

二、触发功能的作用示波器的触发功能对正确显示波形起着至关重要的作用。

以下是触发功能的几个重要作用：1. 稳定显示波形触发功能可以让示波器只在稳定的波形出现时进行显示，避免因信号的不稳定导致波形抖动或无法正常显示。

通过设置适当的触发电平和触发方式，可以确保示波器只在特定条件下才显示波形，提高显示的稳定性。

2. 捕捉特定的波形信号在复杂的电路中，可能存在多个波形信号同时存在的情况。

通过设置适当的触发源，示波器可以选择并捕捉到特定的波形信号进行显示。

这对于分析电路中的各个信号分量非常重要，可以帮助工程师进行故障排查和波形测量。

3. 调整波形显示位置通过设置触发位置，示波器可以调整波形的显示位置。

当需要详细观察波形的某一部分时，可以通过调整触发位置，使所需波形在屏幕上居中显示，方便用户观察和分析。

4. 脉冲宽度测量在数字电路中，脉冲信号的宽度往往是一个重要参数。

示波器的触发功能可以实现对脉冲信号宽度的精确测量。

通过设置触发方式为脉冲宽度触发，并设置合适的触发电平和触发时间，示波器可以准确地测量脉冲信号的宽度，为工程师提供有价值的参考数据。

5. 有效观察周期信号对于周期性的信号，示波器的触发功能可以确保示波器在每个周期开始时进行显示，从而有效观察信号的周期性特征。

通过设置合适的触发源和触发电平，示波器可以准确地触发并显示周期信号，帮助工程师进行相应分析和测试。

总结：示波器的触发功能是确保示波器能够准确显示波形的关键。

通过触发功能的设置，示波器可以稳定显示波形、捕捉特定信号、调整显示位置、测量脉冲宽度以及观察周期性信号等。

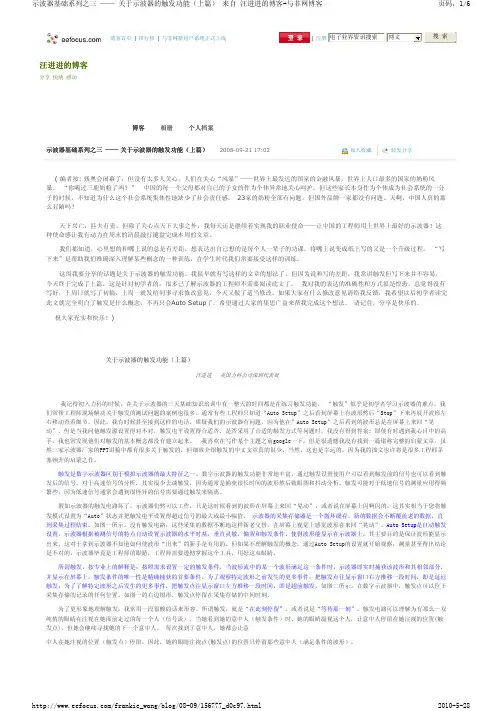

博客首页 | 排行榜 | 与非网新用户系统正式上线 | 注册 电子业界资讯搜索博文 搜 索汪进进进进的博客的博客分享 悦纳 感动博客相册个人档案示波器基示波器基础础系列之三 系列之三 ——— 关于示波器的于示波器的触触发功能功能（（上篇上篇）） 2008-09-21 17:02加入收藏 转发分享( 编者按: 残奥会闭幕了，但没有太多人关心，人们在关心“风暴”——世界上最发达的国家的金融风暴，世界上人口最多的国家的奶粉风暴。

“你喝过三鹿奶粉了吗？” 中国的每一个父母都对自己的子女的作为个体异常地关心呵护，但这些家长本身作为个体成为社会系统的一分子的时候，不知道为什么这个社会系统集体性地缺少了社会责任感。

23家的奶粉全部有问题，但国外品牌一家都没有问题。

天啊，中国人真的那么丑陋吗？天下兴亡，匹夫有责。

但除了关心点天下大事之外，我每天还是继续着实现我的职业使命——让中国的工程师用上世界上最好的示波器！这种使命感让我有动力在周末的清晨敲打键盘完成本周的文章。

我们都知道，心里想的和嘴上说的总是有差距，想表达出自己想的是每个人一辈子的功课。

将嘴上说变成纸上写的又是一个升级过程。

“写下来”是帮助我们准确深入理解某些概念的一种训练，在学生时代我们常要接受这样的训练。

这周我要分享的话题是关于示波器的触发功能。

我很早就有写这样的文章的想法了，但因为说和写的差距，我常讲触发但写下来并不容易，今天终于完成了上篇。

这是针对初学者的，很多已了解示波器的工程师不需要阅读此文了。

我对我的表达的准确性和方式很是惶恐，总觉得没有写好，上周日就写了初稿，上周一就发给同事寻求修改意见，今天又做了适当修改。

如果大家有什么修改意见请给我反馈，我希望以后初学者读完此文就完全明白了触发是什么概念，不再只会Auto Setup 了。

希望通过大家的集思广益来帮我完成这个想法。

请记住，分享是快乐的。

祝大家充实和快乐！)关于示波器的触发功能（上篇）汪进进 美国力科公司深圳代表处我记得初入力科的时候，在关于示波器的三天基础知识培训中有一整天的时间都是在练习触发功能。

示波器的触发方式和触发电平设置示波器是一种测量电信号波形的仪器，常用于电子工程、通信、医疗等领域。

在使用示波器时，触发方式和触发电平设置是关键的参数，对于正确显示和分析波形提供了重要的支持。

本文将介绍示波器的触发方式以及触发电平设置，以帮助读者更好地理解和使用示波器。

一、触发方式在示波器中，触发方式用于确定示波器何时开始采集波形数据并显示。

触发方式有以下几种常见的选择：1. 自动触发（Auto Trigger）：示波器在信号输入后会自动触发，并持续进行显示，不管信号的特性如何。

这种触发方式适用于无法确定信号触发条件的情况，但可能会导致波形显示不稳定。

2. 手动触发（Normal Trigger）：示波器需要手动触发按钮或命令才会开始进行波形采集和显示。

手动触发方式可以保证波形的稳定显示，但需要用户根据实际需求手动操作触发命令。

3. 单次触发（Single Trigger）：示波器在每次输入信号后只触发一次，并进行单次波形采集和显示。

这种触发方式适用于需要捕捉特定信号事件或在长时间信号波形下定位特定时间点的情况。

4. 边沿触发（Edge Trigger）：示波器根据信号的上升沿或下降沿触发，可以根据用户的设置选择上升沿触发或下降沿触发。

边沿触发方式适用于需要捕捉特定边沿的信号波形。

二、触发电平设置触发电平设置是指示波器在何种电压水平下触发采集波形数据并进行显示。

触发电平设置也有以下几种常见的方式：1. 自动电平（Auto Level）：示波器根据输入信号自动调整触发电平。

这种方式适合于信号变化较大的情况，能够自动适应不同电压水平下的信号波形。

2. 手动电平（Manual Level）：示波器需要用户手动输入触发电平值。

手动电平设置适用于用户已经明确了解信号的电压水平，并希望按照特定的要求进行触发。

3. 边沿电平（Edge Level）：示波器可以根据信号的上升沿或下降沿进行触发，用户可以根据实际需求选择边沿的电压水平作为触发电平。

示波器trigger工作原理示波器(trigger)是一种用来观察和测量电信号波形的仪器。

它可以帮助工程师和技术人员分析和诊断各种电子设备和电路的性能。

在示波器中，trigger是一个重要的功能，它可以帮助用户稳定和捕捉特定的信号波形，使其能够清晰地显示在示波器的屏幕上。

下面我们来了解一下示波器trigger的工作原理。

触发(trigger)是示波器用来稳定和捕捉特定信号波形的功能。

当触发条件满足时，示波器将开始显示波形。

在示波器中，触发条件通常由用户设置，可以是信号的上升沿、下降沿、脉冲宽度、特定电压水平等。

当输入信号满足设定的触发条件时，示波器就会触发并开始显示波形。

触发的工作原理可以简单地描述为示波器不断地接收输入信号，并将其存储在内部缓冲区中。

当输入信号达到设定的触发条件时，示波器会停止接收新的信号，并开始显示缓冲区中已经存储的信号。

这样就可以确保在示波器屏幕上清晰地显示出特定的信号波形，而不会受到其他干扰信号的影响。

触发功能的正确设置对于准确地显示和分析信号波形至关重要。

如果触发条件设置不正确，可能会导致波形在示波器屏幕上闪烁或不稳定，使得信号波形无法清晰地显示出来。

因此，用户需要根据具体的信号特性和测量要求来正确设置触发条件，以确保得到准确的波形显示。

总之，示波器trigger的工作原理是通过设置触发条件，稳定和捕捉特定的信号波形，使其能够清晰地显示在示波器的屏幕上。

正确设置触发条件对于准确地显示和分析信号波形至关重要，因此用户需要根据具体的信号特性和测量要求来设置触发条件。

这样才能有效地利用示波器来进行电子设备和电路的性能分析和诊断。

示波器触发是什么_示波器触发的作用任何示波器的存储器都是有限的，因此所有示波器都必须使用触发。

触发是示波器应该发现的用户感兴趣的事件。

换句话说，它是用户想要在波形中寻找的东西。

触发可以是一个事件（即波形中的问题），但不是所有的触发都是事件。

触发实例包括边沿触发、毛刺信号触发和数字码型触发。

示波器必须使用触发的原因在于其存储器的容量有限。

例如，Agilent90000系列示波器具有20亿采样的存储器深度。

但是，即便拥有如此大容量的存储器，示波器仍需要一些事件来区分哪20亿个采样需要显示给用户。

尽管20亿的采样听起来似乎非常庞大，但这仍不足以确保示波器存储器能够捕获到感兴趣的事件。

示波器的存储器可视为一个传送带。

无论什么时候进行新的采样，采样都会存储到存储器中。

存储器存满时，最旧的采样就会被删除，以便保存最新采样。

当触发事件发生时，示波器就会捕获足够的采样，以将触发事件存储在存储器要求的位置（通常是在中间），然后将这些数据显示给用户。

示波器触发功能示波器的触发功能主要有两点，第一，隔离感兴趣的事件。

第二，同步波形，或者说稳定显示波形。

隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。

如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。

隔离感兴趣的事件同步波形，就是找到一种触发方式使波形不再晃动，也就是找出信号的规律性来同步信号。

如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上升沿触发，则波形不能同步，视觉上在晃动，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。

因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要。

示波器触发1、触发的作用触发是示波器非常重要的特征之一，因为示波器具有强大的触发功能，所以能够用于异常信号捕获和电路故障调试。

示波器的触发有两个重要作用：1）捕获感兴趣的信号波形；2）确定时间参考零点，稳定显示波形。

2、触发器简单工作原理简单的边沿触发器的工作原理如下图所示。

首先预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。

触发信号的来源可以是信号自身，亦可以是一个同步的触发信号（或外触发信号）。

示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。

这是示波器非常灵活的一面，需要了解。

3、触发释抑（Hold Off）示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。

如下图所示，如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。

示波器采用Hold Off解决这个问题，当示波器第一次触发后，必须在经过Hold Off时间后，才能够进行第二次触发，这样，如果设置Hold Off时间大于Burst波形串的时间，则第二次也会触发到第二个Burst波形的第一个脉冲，这样整个Burst波形串即可稳定的显示在示波器的屏幕上。

4、边沿（Edge）触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。

边沿触发分为上升边沿触发（默认类型），下降边沿触发，或者双边沿触发。

双边沿触发功能可以让我们简单看看数据信号的眼图（并不准确，尤其边沿抖动部分）。

5、边沿再边沿（Edge Then Edge）触发边沿再边沿触发功能是较少使用的触发功能，先检测一个边沿，等一定的时间或一定数量的事件，再触发另一个边沿。

基于事件的是指经过多少个边沿（边沿数量可以设置）再触发；基于时间的是指经过多长时间（时间长度可以设置）再触发。

示波器的触发1.触发概述触发的定义：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即时捕获该波形和其相邻部分，并显示在屏幕上。

触发的作用：保证每次时基扫描或采集的时候，都从输入信号上满足定义的触发条件处开始，这样每一次扫描或采集的波形就同步，可以使每次捕获的波形相重叠，从而显示稳定的波形。

即：捕获感兴趣的信号；稳定显示。

用于：对单次信号进行捕获，对重复信号中的异常波形隔离捕获，对周期性信号进行稳定的显示等。

如果没有触发，每一屏的显示都不同，如图1所示。

当示波器快速刷新的时候，看到的信号是混叠的，没有稳定的图像，无法观察和测量。

图1 无触发的图像触发是数字示波器区别于模拟示波器的最大特征之一。

模拟示波器只有简单的边沿触发。

没有存储单元，触发只是示波器显示波形的一个起始信号，只定义了波形的起点。

而数字存储示波器把模拟信号数字化，由于有数据存储，并可以定义触发点在内存中的位置，可以看到触发之前的波形，可以设置更多更复杂的触发类型，满足不同特征波形的触发和观察。

2.触发设置2.1触发源触发源决定触发信号从哪里获得。

多数情况下，触发信号来自输入信号本身。

触发电路与被测信号处理电路是并行结构，所以触发电路并不会影响到被测信号的数字化处理，也就决定了触发信号不光可以从被测信号引入，还可以通过其他通道、外触发通道等引入。

若示波器具有外部触发输入端，那么它上面连接的信号则可以驱动触发电路时示波器触发。

若想要观察与电源有关的干扰信号，可以使用电源触发。

2.2触发点为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是预触发。

为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方推移一段时间，即是延迟触发。

另外，将触发点向左移可充分利用示波器的存储空间。

一般将触发点设置在中间位置以方便观察和调节，因为示波器的波形扩展时是以触发点为对称点展开的。

2.3触发释抑有时，为了使示波器能在信号的正确部分触发并不容易。

1 示波器的工作原理示波器是通过在X和Y偏转板上加控制电压，控制由电子枪射出电子束的偏转从而在屏幕上描绘出轨迹，一般在X偏转板加的是正向锯齿波信号，线性上升的电压控制电子束从左到右移动，形成水平扫描。

因为上升的电压与时间成线性关系，扫描得到的轨迹就可以模拟时间轴。

如果同时在Y偏转板加上与被测信号成比例的电压，使电子束在水平移动的同时也在垂直方向移动，这样电子束就描绘出了被测信号与时间的关系，也就是信号的波形。

这是示波器显示波形的基本原理。

2 扫描信号与被测信号同步的概念为了使示波器显示稳定的波形，需要扫描信号与被测信号同步，即被测信号的频率应该是扫描信号频率的整数倍，这样每一次扫描开始的时刻都对应被测信号的同一点，因而每一次扫描的电子束都打在屏幕上形成同样的轨迹。

现在来看图1。

图1中的Y是一周期性信号，X是扫描信号，显然它们是不同步的。

当将这样的信号同时分别加到示波器的Y和X偏转系统时，显示的波形如图2所示，其中当X从T0扫描到T1时描绘出的波形是A，从T1到T2扫描时描绘出的波形是B，而从T2到T3扫描时描绘出的是C，显然它们在屏幕上的位置都不同，而且先后出现，所以会看到的是混合的波形，得不到一个稳定的波形。

这就是示波器的扫描与信号不同步的结果。

如果设法将X扫描信号变成图3 所示的情形，使每一次扫描开始时刻都对应于Y信号一个周期的同一点，也就是让示波器的扫描信号与被测信号“同步”。

当将这样的信号同时分别加到示波器的X和Y偏转系统时，由于每一个扫描周期X和Y的信号都相同，电子束受到同样的偏转控制，因而每一次扫描的电子束打在屏幕上会显示相同的轨迹。

如图4所示。

这就是示波器扫描与信号同步的结果。

3 示波器触发的作用为了使扫描信号与被测信号同步，可以设定一些条件，将被测信号不断地与这些条件相比较，只有当被测信号满足这些条件时才启动扫描，使得扫描的频率与被测信号相同或存在整数倍的关系，即同步。

这种技术就称为“触发”，而这些条件称为“触发条件”。
