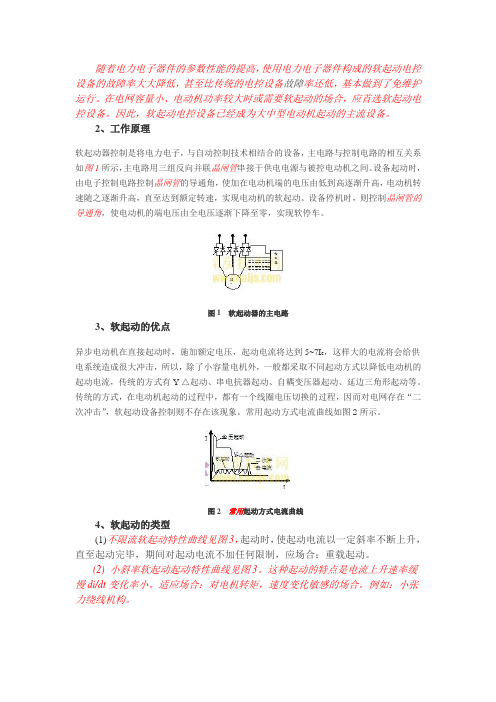

三相异步电动机启动控制原理图 1、三相异步电动机的点动控制 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。 典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。 点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。在生产实际应用

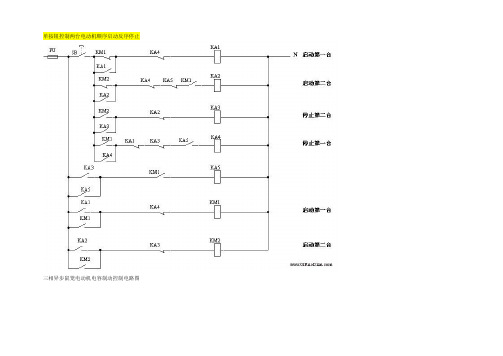

中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。 2.三相异步电动机的自锁控制 三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关SB（起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。 欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时， 接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。
课题：转速开环恒压频比控制的交速 姓名：谢海波 学号：P091812925 专业班级：电气工程及其自动化（3）班 西北民族大学电气工程学院 转速开环恒压频比控制的交流异步电动机调速系统
摘要：转速开环恒压频比控制是交流电动机变频调速最基本的控制方式，一般变频调速装置都有这项功能，恒压频比的转速开环工作方式能满足大多数场合交流电动机调速控制的要求，并且使用方便，是通用变频器的基本模式。采用恒压频比控制，在基频以下的调速过程中的转差率基本不变，所以电动机的机械特性较硬，电动机有较好的调速性能。异步电动机的变压变频调速系统一般简称为变频调速系统。由于在调速时转差功率不随转速而变化，调速范围宽，无论高速还是低速时效率都较高，在采取一定的技术措施后能实现高动态性能，可与直流调速系统媲美。因此现在它的应用面很广，目前交流异步电动机的调速系统已经广泛应用于数控机床、风机、泵类、传送带、给料系统、空调器等设备的电力源和动力源，并起到了节省电能，提高设备自动化，提高产品质量的良好效果.下文在详细分析交流异步电动机变频调速的原理基础上，应用MATLAB/SIMULINK仿真软件，实现了转速开环恒压频比控制的交流异步电动机调速系统的仿真，并且详细分析了仿真结果。 关键词：异步电动机；变频调速；MATLAB 仿真 1．仿真系统说明 本文对交流系统进行建模仿真，可以更加熟悉交流调速系统的结构，掌握各种调速系统的优缺点，选择合理的方案，解决实际中的问题。在进行电动机调速时，常须考虑的一个重 要因素，就是希望保持电动机中每极磁通量为额定值不变。如果磁通太弱，没有充分利用 电机的铁芯，是一种浪费；如果过分增大磁通，又会使铁心饱和，从而导致过大的励磁电流，严重时会因绕组过热而损坏电机。对于直流电机，励磁系统是独立的，只要对电枢反应有恰 当的补偿，保持不变是很容易做到的。在交流异步电机中，磁通由定子和转子磁动势合成产生，要保持磁通恒定就要费一些周折。 2．变频调速控制方式和原理 转速开环恒压频比控制是交流电动机变频调速最基本的控制方式，一般变频调速装置都带有这项功能，在异步电动机调速时，总希望保持主磁通为额定值。由异步电机定子每相电动势有效值可知，如果略去定子阻抗下降，有 （1） 由(1)式知，若定子端电压不变，随着升高，将减小。又由转矩公式 知，在相同的情况下，减小会导致电动机输出转矩下降，严重时会使电动机堵转。因此， 在变频调速过程中应该同时改变定子电压和频率，以保持主磁通不变。而如何按比例改变电压和频率，要分基频以下和基频以上两种情况。 2.1基频以下调速 恒定压频比调速要求；当相对较高时，可忽略定子电阻那么最大实用转
第一节 交流异步电动机变频调速原理 根据电机学原理，交流异步电动机的转速可表示为： )1(**60s p f n -= （2-1-1） 式中： n 一 电动机转速/分钟，单位：r/min ； p 一 电动机磁极对数； f 一 电源频率，单位：Hz ； s 一 转差率，10<
I 一 定子绕组的相电流； r 一 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和。 交流异步电动机的定子绕组的感应电动势是定于绕组切割旋转磁场磁力线的结果， 其 有效值计算如下： E = K * f * Φ （2-1-3） 式中：Ｋ 一 与电动机结构有关的常数； ｆ 一 电源频率； Φ 一 磁通量 。 由式（2-1-2）知，加在电机绕组端的电源电压Ｕ，一部分产生感应电动势Ｅ，另一部 分消耗在电阻 r （ 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和 ）上 。其中定 子绕组的相电流 I 由两部分构成： 21I I I += （2-1-4） 电机的定子电流有一小部分1I 用于建立磁场的主磁通，其余大部分2I 用于产生拖动负 载的电磁力。 由式 （2-1-1）知，调整电源频率f 时，可以调节速度n 。 当电源频率f 下降时，由 式 （2-1-3）知，感应电动势随之比例减小；在相电压U 保持不变的情况下，由式（2-1-2） 知，定子绕组的相电流I 相应增大。在很多情况下，电机的负载是基本恒定的，因此用于产 生电磁力的电流2I 是基本不变的，于是1I 将增大；1I 的增大将直接导致主磁通的增大。由 式 （2-1-3），主磁通的增大，将引起感应电动势Ｅ比例增大；由式（2-1-2），感应电动势 Ｅ的增大将使定子电流I 减小。不难理解，通过这样的负反馈，电机将最终稳定在一个新的 工作点。 这样的控制方法看起来似乎没有问题。但实际情况是主磁通容量上限与电机的铁芯有 关。电机的铁芯受制于重量、体积、成本等因素的考虑，不可能做的很大。对于电机设计来 说，设计目标之一就是：当电机处于额定工作状态下时，主磁通接近容量上限。上述的变频 调速方法工作在额定频率以下时，将会导致铁心磁饱和，引起电流波形畸变，有效力矩下降； 严重时，将导致电机发热过快，振动和噪音加大；工作在额定频率以上时，铁心处于弱磁状 态，电磁力矩不足，电机的机械特性变软（转差率s 变大），带载能力下降。 结论：通过只调节电源频率来调节速度的方法不可取。
交流电动机调速系统的分类 1.同步电动机调速系统 同步电动机只能依靠改变频率来进行调速，而根据频率控制方式的不同，可把同步电动机调速系统分为他控式和自控式两种类型。 如果用独立的变频装置作为同步电动机的变频电源进行调速，则称之为他控式同步电动机调速系统，大多用于类似永磁同步电动机的小容量场合。 采用频率闭环方式的同步电动机调速系统称为自控式同步电动机调速系统，它是用电动机轴上安装的位置检测器来控制变频装置触发脉冲，使同步电动机工作在自同步状态。自控式同步电动机调速系统又可细分为负载换向自控式同步电动机调速系统和交一交变频供电的自控式同步电动机调速系统。 负载换向自控式同步电动机调速系统叉称为x换向器电机，它的主电路采用交一直-交电流型变流器，利用同步电动机电流超前电压的特点，使逆变器的晶闸管工作在自然换向状态。这种系统又被称为LCI(Load Commutated Inve11er)，它的容量已达到数万千伏安，电压达万伏以上。 交一交变频同步电动机调速系统的逆变器由晶闸管组成，采用交一交循环变流结构和矢量控制技术，具有优良的动态性能，广泛地用于轧钢机主传动系统中。交一交变频同步电动机调速系统的容量很大，但调频范围只能限制在工频的三分之一左右。 2.异步电动机调速系统 在异步电动机中，从定子传入转子的电磁功率可以分成两部分：一部分是拖动负载的有效功率；另一部分是转差功率，与转差率成正比，它的去向是调速系统效率高低的标志。就转差功率的处理方式的不同，异步电动机调速系统可分成三大类。 (1)转差功率消耗型调速系统。这种调速系统全部转差功率都被消耗掉，用增加转差功率的消耗来换取转速的降低，因而效率也随之降低。降电压调速、电磁转差离合器调速及绕线异步电动机转子串电阻调速这三种方法都属于这一类。 (2)转差功率回馈型调速系统。这种调速系统的大部分转差功率通过变流装置回馈给电网或者加以利用，转速越低回馈的功率越多，但是增设的装置也要多消耗一部分功率。绕线异步电动机转子双馈调速即属于这一类。 (3)转差功率不变型调速系统。在这种调速系统中，转差功率仍旧消耗在转子里，但小论转速高低，转差功率基本不变。如变极对数调速、变频调速两种调速方法即属于这一类。 2.异步电动机转差回馈型调速系统 双馈调速足指将电能分别馈入异步电动机的定子绕组和转子绕组，通常将定子绕组接入工频电源，将转子绕组接到频率、幅值、相位和相序都可以调节的变频电源。如果改变转子绕组电源的频率、幅值、相位和相序，就可以调节异步电机的转矩、转速、转向及和定子侧的无功功率。这种双馈调速的异步电动机可以超同步或亚同步运行，不但可以工作在电动状态，而且可以工作在发电状态。 因为交一交变流器采用晶闸管自然换向方式，结构简单，可靠性高，而且交，交变流器能够直接进行能量转换，效率高，所以，在双馈调速方式中采用交．交变流器作为转子绕组的变频电源是比较合适的。 绕线式异步电动机串级调速系统是从定子侧馈入电能，从转子侧馈出电能的系统。从广义上说，它也是双馈调速系统的一种。 在双馈调速中，所用变频器的功率仅占电动机总功率的一小部分，可以大大降低变频器的容量，从而降低了调速系统的成本，此外，双馈电机还可以调节功率因数，由于具有这些优点，双馈电机特别适合应用于大功率的风机、水泵类负载的调速场合；双馈调速方式在风力、
电磁调速电动机接线图 电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。 电磁调速控制器：7芯接线(1、2、3、4、5、6、7) 电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W） 电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W 一般异步电动机：U、V、W通过接触器接电源 R 、S、T。
一、型号含义： 二、使用条件： 1、海拔不超过1000m。 2、周围环境温度；-5℃-+40℃。 3、相对湿度不超过90％ (20℃以下时)。 4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g 5、电网电压幅位波动±10％额定值时、保证额定使用。 6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。 三、主要技术数据： 3.1手操普通型(见下表) 型号JDIA-11 JDIA-40 JDIA-90 电源电压-220V ±10％频率50-60Hz 员大输出定额直流90V 3.15A 直流90V 5A 直流90V 可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90K 测速发电机单相或三相中频电压转速比为≥2V/100min ≤3％ 额定转速时的转速变 化率
稳速精度≤1％ 四、基本工作原理： 从图1方框图可知，控制器由可控硅主回路、给定电路、触测速负反馈电路等环节组成。 主回路：采用可控硅半波直流电路。由于励磁线圈是一个载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。 主回路的保护装置：用熔断器(RD)进行短路保护，用压敏1(Rv)进行交流侧浪涌电压保。 给定电路：4w交流电压由变压器副边经BZ01桥式整流，C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。 测速负反馈电路：测速发电机三相(或单相)电压经D6×6后由C3滤波加到反馈电位器W2二端，此直流电压随调速电机的转速性变化，作为速度反馈信号与给定信号相比较，由于它的极性是与给压相反的，它的增加将减少综合信号(等于给定信号反馈信号)，即起的作用。使骨差沾实现嵌恒转矩无级调速。
目录 第1章交流电机PLC控制工艺流程分析 (1) 1.1交流电机PLC控制过程描述 (1) 1.2交流电机PLC控制过程工艺分析 (1) 第2章交流电机PLC控制系统总体方案设计 (5) 2.1系统硬件组成 (5) 2.2控制方法分析 (5) 第3章交流电机PLC控制系统梯形图程序设计 (6) 3.1交流电机PLC控制系统程序流程图设计6 3.2 交流电机PLC控制系统程序设计思路 (11) 3.3 交流电机PLC控制系统控制过程 (11) 第4章交流电机PLC控制系统调试及结果分析 12 4.1 PLC控制工作过程的细节分析 (12) 4.2 交流电机PLC控制系统优点 (12) 课程设计心得 (13) 参考文献 (14) 附录.............................................................................................. 错误！未定义书签。
第1章交流电机PLC控制工艺流程分析 1.1交流电机PLC控制过程描述 PLC在三相异步电动机控制中的应用，与传统的继电器控制相比具有速度快，可靠性高，灵活性强，功能完善等优点。长期以来，PLC始终处于自动化领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用，它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。本文设计了三相异步电动机的PLC控制电路，实现三相异步电动机的星三角启动、正反转点动、连续、定时等控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点，可作为高校学生学习PLC的控制技术的参考，也可作为工业电机的自动控制电路。 1.2交流电机PLC控制过程工艺分析 三相异步电动机接通电源，使电机的转子从静止状态到转子以一定速度稳定运行的过程称为电动机的起动过程。起动方法有直接起动和降压起动两种。 1.直接起动直接起动又称为全压起动，起动时，将电机的额定电压通过刀开关或接触器直接接到电动机的定子绕组上进行起动。直接起动最简单，不需附加的起动设备，起动时间短。只要电网容量允许，应尽量采用直接起动。但这种起动方法起动电流大，一般只允许小功率的三相异步电动机进行直接起动；对大功率的三相异步电动机，应采取降压起动，以限制起动电流。 2.降压起动通过起动设备将电机的额定电压降低后加到电动机的定子绕组上，以限制电机的起动电流，待电机的转速上升到稳定值时，再使定子绕组承受全压，从而使电机在额定电压下稳定运行，这种起动方法称为降压起动。 由于起动转矩与电源电压的平方成正比，所以当定子端电压下降时，起动转矩大大减小。这说明降压起动适用于起动转矩要求不高的场合，如果电机必须采用降压起动，则应轻载或空载起动。常用的降压起动方法有Y-△降压起动、自耦变压器降压起动、延边三角形减压启动、定子串电阻或电抗启动等。 此PLC控制系统选用大容量笼型异步电动机，这里用Y-△降压起动。 Y-△降压起动适用于电动机正常运行时接法为三角形的三相异步电动机。电
1 设计任务 1、了解并熟悉双闭环三相异步电机调压调速原理及组成。 2、学习 SIMULINK，熟悉相关的模块功能。 3、进一步理解交流调压系统中电流环和转速环的作用。 2 设计要求 1、利用SIMULINK建立闭环调速系统仿真模型。 2、调试完成调压模块仿真、开环系统仿真、闭环系统仿真。 3 设计设备 1、计算机一台 2、MATLAB仿真软件 4 设计原理 调压调速即通过调节通入异步电动机的三相交流电压大小来调节转子转速的方法。理论依据来自异步电动机的机械特性方程式： 其中，p为电机的极对数； 为定子电源角速度； w 1 为定子电源相电压； U 1 R ’为折算到定子侧的每相转子电阻； 2 为每相定子电阻； R 1 L 为每相定子漏感； 11 L 为折算到定子侧的每相转子漏感； 12 S为转差率。 图1 异步电动机在不同电压的机械特性
由电机原理可知，当转差率s 基本保持不变时，电动机的电磁转矩与定子电压的平方成正比。因此，改变定子电压就可以得到不同的人为机械特性，从而达到调节电动机转速的目的。 4.1 调压电路 改变加在定子上的电压是通过交流调压器实现的。目前广泛采用的交流调压器由晶闸管等器件组成。它是将三个双向晶闸管分别接到三相交流电源与三相定子绕组之间通过调整晶闸管导通角的大小来调节加到定子绕组两端的端电压。这里采用三相全波星型联接的调压电路。 图2 调压电路原理图 4.2 开环调压调速 开环系统的主电路由触发电路、调压电路、电机组成。原理图如下： Ua Ub Uc T2 T3 T5 T4 T6 R R R N T1
图3 开环调压系统原理图 AT为触发装置，用于调节控制角的大小来控制晶闸管的导通角，控制晶闸管输出电压来调节加在定子绕组上的电压大小。
在异步电动机调速系统中，调速性能最好、应用最广的系统是变压变频调速系统。在这种系统中，要调节电动机的转速，须同时调节定子供电电源的电压和频率，可以使机械特性平滑地上下移动，并获得很高的运行效率。但是，这种系统需要一台专用的变压变频电源，增加了系统的成本。近来，由于交流调速日益普及，对变压变频器的需求量不断增长，加上市场竞争的因素，其售价逐渐走低，使得变压变频调速系统的应用与日俱增。下面首先叙述异步电动机的变压变频调速原理。 交流异步电动机变频调速原理： 变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。 现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。 变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。 交-直部分 整流电路：由VD1-VD6六个整流二极管组成不可控全波整流桥。对于380V的额定电源，一般二极管反向耐压值应选1200V，二极管的正向电流为电机额定电流的1.414-2倍。（二）变频器元件作用 电容C1： 是吸收电容,整流电路输出是脉动的直流电压，必须加以滤波， 变压器是一种常见的电气设备，可用来把某种数值的交变电压变换为同频率的另一数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。 压敏电阻： 有三个作用,一过电压保护,二耐雷击要求,三安规测试需要. 热敏电阻：过热保护 霍尔: 安装在UVW的其中二相,用于检测输出电流值。选用时额定电流约为电机额定电流的2倍左右。 充电电阻： 作用是防止开机上电瞬间电容对地短路，烧坏储能电容开机前电容二端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过无穷大的电流导致整流桥炸掉。一般而言变频器的功率越大，充电电阻越小。充电电阻的选择范围一般为：10-300Ω。 储能电容： 又叫电解电容，在充电电路中主要作用为储能和滤波。PN端的电压电压工作范围一般在430VDC～700VDC 之间，而一般的高压电容都在400VDC左右，为了满足耐压需要就必须是二个400VDC的电容串起来作800VDC。容量选择≥60uf/A 均压电阻：防止由于储能电容电压的不均烧坏储能电容；因为二个电解电容不可能做成完全一致，这样每个电容上所承受的电压就可能不同，承受电压高的发热严重（电容里面有等效串联电阻）或超过耐压值而损坏。
中南大学 《工程训练》 ——设计报告 设计题目：异步电机变频调速 指引教师：黎群辉 设计人：冯露 学号： 专业班级：自动化0906班 设计日期：9月
交流异步电动机变频调速系统设计 摘要 近年来,交流电机变频调速及其有关技术研究己成为当代电气传动领域一种重要课题,并且随着新电力电子器件和微解决器推出以及交流电机控制理论发展，交流变频调速技术还将会获得巨大进步。 本文对变频调速理论，逆变技术，SPWM产生原理进行了研究，在此基本上设计了一种新型数字化三相SPWM变频调速系统，以8051控制专用集成芯片 SA4828为控制核心，采用IGBT作为主功率器件，同步采用EXB840构成IGBT驱动电路，整流电路采用二极管，可使功率因数接近1，并且只用一级可控功率环节，电路构造比较简朴。 V控制，同步，软件程序使得参数输入和变频器运营方式变本文在控制上采用恒 f 化极为以便，新型集成元件采用也使得它开发周期短。 此外，本文对SA4828三相SPWM波发生器使用和编程进行了详细简介，完毕了整个系统控制某些软硬件设计。 V控制，SA4828波形发生器 核心字:变频调速，正弦脉宽调制， f
目录 摘要................................................ 错误!未定义书签。 1.1 研究目与意义 (1) 1.2本次设计方案简介 (2) 1.2.1 变频器主电路方案选定 (2) 1.2.2 系统原理框图及各某些简介 (3) 1.2.3 选用电动机原始参数 (4) 2交流异步电动机变频调速原理及办法 (5) 2.1 异步电机变频调速原理 (5) 2.2 变频调速控制方式及选定 (6) V比恒定控制 (6) 2.2.1 f 2.2.2 其他控制方式................................ 错误!未定义书签。3变频器主电路设计. (13) 3.1 主电路工作原理 (13) 3.2 主电路各某些设计 (13) 3.3. 采用EXB840IGBT驱动电路 (15) 4控制回路设计 (16) 4.1 驱动电路设计 (16) 4.2 保护电路......................................... 错误!未定义书签。 4.2.1 过、欠压保护电路设计........................ 错误!未定义书签。 4.2.2 过流保护设计................................ 错误!未定义书签。 4.3 控制系统实现 (19) 5变频器软件设计....................................... 错误!未定义书签。 5.1 流程图 (22)
三相异步电动机的几种调速方式 本文介绍了三相异步电动机的七种调速方式及其特点,指明其适用的场合、情况。 三相异步电动机转速公式为：n=60f/p(1-s) 从上式可见，改变供电频率f、电动机的极对数p及转差率s均可达到改变转速的目的。从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转速两种。 在生产机械中广泛使用不改变同步转速的调速方法有绕线式电 动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。 从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：①高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法（如串级调速等）。 ②有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中； ③电磁离合器的调速方法，能量损耗在离合器线圈中； ④液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。
一、变极对数调速方法 这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下： 1、具有较硬的机械特性，稳定性良好； 2、无转差损耗，效率高； 3、接线简单、控制方便、价格低； 4、有级调速，级差较大，不能获得平滑调速； 5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。 本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。 二、变频调速方法 变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。其特点： 1、效率高，调速过程中没有附加损耗； 2、应用范围广，可用于笼型异步电动机； 3、调速范围大，特性硬，精度高； 4、技术复杂，造价高，维护检修困难。 本方法适用于要求精度高、调速性能较好场合。
JD1A-40电磁调速电机控制器 产 品 使 用 说 明 书 江苏省泰州市耐特调速电机有限公司
JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。 1、型号含义： 2、使用条件： 2.1、海拔不超过1000m 。 2.2、周围环境温度；-5℃-+40℃。 2.3、相对湿度不超过90％(20℃以下时)。 2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。 2.5、电网电压幅位波动±10％额定值时、保证额定使用。 2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。 3、主要技术数据： 3.1调速范围： 电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分 3.2转速变化率（机械特性硬度）≤2.5％ 100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率= 3.3稳速精度：≤1% 3.4最大输出：直流90V 3.5控制电机功率：0.55~40KW 3.6测速发动机三相2V ≤3.5V/100r .p.m 。 4.基本工作原理：
JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。 图1为装置原理方框图。图2为装置的电气原理图。图3为装置的移相触发各点波形图。从图1-图4可知，二种线路的工作原理都是相同的。速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。 从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。 5.结构、安装接线说明与注意事项： 5,1控制器的结构为塑料密封结构。具有IP5X的防尘等级，可用于面板嵌入式或墙挂式安装，底部进线，接线如图5，其外形尺寸安装方法如图4图6所示。 5.2安装使用前，须用500伏兆欧表检查控制器绝缘电阻，其阻值不应低于1兆欧，如达不到要求须进行干燥，干燥温度不应超过45℃，以免损坏元件。 5.3在拖动电机未起动情况下，不要单独操作控制器，以免控制器或烧毁调速电动机激磁线圈。 6.调整与试运行： 6.1检查熔断丝规格及转速表指针是否在零位。接线是否正确。 6.2接通电动机电源、检查旋转方向是否与被托动机械一致 6.3试车时。先起动异步电动机，再接通控制器电源，指示灯亮，旋动调速旋钮，此时转速表上读数逐渐上升，根据需要可将转速调至某一数值稳定下来。6.4转速表指示值校正，按顺时针方向转动给定电位器W1与任意位置，用机械转速表或其他仪表检查调速电机的实际转速与转速表指示值，不一样时调校表电位器W3。 6.5按顺时针方向转动给定电位器W2至最大时，调节反馈电位器W2使转速表符合表1的规定。
毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容： 按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期：
电动汽车电机控制器 一、电机控制器的概述 根据GB/T18488.1-2001《电动汽车用电机及其控制器技术条件》对电机控制器的定义，电机控制器就是控制主牵引电源与电机之间能量传输的装置、是由外界控制信号接口电路、电机控制电路和驱动电路组成。 电机、驱动器和电机控制器作为电动汽车的主要部件,在电动汽车整车系统中起着非常重要的作用,其相关领域的研究具有重要的理论意义和现实意义。 二、电机控制器的原理 图1汽车电机控制器原理图 电机控制器作为整个制动系统的控制中心，它由逆变器和控制器两部分组成。逆变器接收电池输送过来的直流电电能，逆变成三相交流电给汽车电机提供电源。控制器接受电机转速等信号反馈到仪表，当发生制动或者加速行为时，控制器控制变频器频率的升降，从而达到加速或者减速的目的。 三、电机控制器的分类 1、直流电机驱动系统 电机控制器一般采用脉宽调制(PWM)斩波控制方式，控制技术简单、成熟、成本低，但效率低、体积大等缺点。 2、交流感应电机驱动系统 电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速，采用矢量控制或直接转矩控制策略实现电机转矩控制的快速响应。 3、交流永磁电机驱动系统 包括正弦波永磁同步电机驱动系统和梯形波无刷直流电机驱动系统，其中正弦波永磁同步电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速；梯形波无刷直流电机控制通常采用“弱磁调速”方式实现电机的控制。由于正弦波永磁同步电机驱动系统低速转矩脉动小且高速恒功率区调速更稳定，因此比梯形波无刷直流电机驰动系统具有更好的应用前景。
4、开关磁阻电机驱动系统 开关磁阻电机驱动系统的电机控制一般采用模糊滑模控制方法。目前纯电动汽车所用电机均为永磁同步电机，交流永磁电机采用稀土永磁体励磁，与感应电机相比不需要励磁电路，具有效率高、功率密度大、控制精度高、转矩脉动小等特点。 四、电动控制器的相关术语 1、额定功率：在额定条件下的输出功率。 2、峰值功率：在规定的持续时间内，电机允许的最大输出功率。 3、额定转速：额定功率下电机的转速。 4、最高工作转速：相应于电动汽车最高设计车速的电机转速。 5、额定转矩：电机在额定功率和额定转速下的输出转矩。 6、峰值转矩：电机在规定的持续时间内允许输出的最大转矩。 7、电机及控制器整体效率：电机转轴输出功率除以控制器输入功率再乘以100%。
实训一三相异步电动机接触器点动控制 实训一三相异步电动机接触器点动控制 一、训练目的 1．通过观察实物，熟悉按钮和接触器的结构和使用方法。 2．通过实践，掌握具有短路保护的点动控制电路安装接线与检测方法。 3．掌握使用万用表检查电路的方法。 代号名称型号、规格数量备注QS 低压断路器DZ108-20/10-F 1个 FU1 螺旋式保险丝RL1-15/3A 3个 FU2 直插式保险丝RT14-20 2个 KM 交流接触器LC1-D0610Q5N 1个 SB 按钮开关LAY16 黑色1个按钮开关盒2位1个 M 三相鼠笼式异步电动机WDJ26（380V/△）1台 XT 端子排JF5-2.5 10位 三、电气原理 点动控制电路中，电动机的启 动、停止，是通过手动按下或松开 按钮来实现的，电动机的运行时间 较短，无需过载保护装置。控制电 路如图2-1所示，合上电源开关 QS，只要按下点动按钮SB，使接 触器KM线圈得电吸合，KM主触点 闭合，电动机即可起动；当手松开 按钮SB时，KM线圈失电，而使其 主触点分开，切断电动机M的电 源，电动机即停止转动。 PE为电动机保护接地线。 四、安装与接线 点动控制的各电器安装位置如图2-2所示。 图2-3为点动控制的电气接线图。 具体实施安装时，原理图、位置图、接线图应一并 使用，相互参照。在通电试车前，应仔细检查各线端连图1-2 图1-1 点动控制电气原理图
接是否正确、可靠，并用万用表的欧姆档检查控制回路是否短路或开路（按下起动控制按钮时，控制电路的两端电阻应为吸引线圈的直流电阻）、主电路有无开路或短路等。 图1-3 点动控制电路接线图
《交流调速系统》课后习题答案 第 5 章 闭环控制的异步电动机变压调速系统 5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类？并举例说明。 答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。从这点出发，可以把异步电机的调速系统分成三类 。 1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。 2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。 3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。其中变极对数 调速是有级的，应用场合有限。只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。 5-2 有一台三相四极异步电动机，其额定容量为5.5kW ，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为6.32kW ，定子铜损耗为341W ，转子铜损耗为237.5W ，铁心损耗为167.5W ，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。 解：87.032 .65.5==η，因为rpm 1500250606010=?==p f n ， 由已知条件得电磁功率为kw 8115.5=m P ，所以有041.08115 .52375.0== s 所以rp m 1439)041.01(150000=-=-=sn n n
三相交流电动机的调速方法及无级调速的实现 第一章引言 随着电力电子学、微电子技术、计算机技术以及电机理论和自动控制理论的发展，影响三相交流电动机发展的问题逐渐得到了解决，目前三相异步交流电动机的调速性能已达到直流调速的水平。在不久的将来交流调速必将取代直流调速。在实际生产过程中，根据加工工艺的要求，生产机械传动机构的运行速度需要进行调节。这种负载不变，人为调节转速的过程称为调速。通常有机械调速和电气调速两种方法，通过改变传动机构转速比的调速方法称为机械调速；通过改变电动机参数而改变系统运行转速的调速方法称为电气调速。不同的生产机械，对调速的目的和具体要求各不相同，对于鼓风机和泵类负载，通过调节转速来调节流量，这与通过调节阀门调节的方法相比，节能效果更加显著。 调速控制是交流电动机的重要控制内容，实际应用中的交流调速方法有多种，常见的有变极调速、转子串电阻调速、串级调速、电磁调速、异步电动机调速、变频调速等。 目前广泛使用的调速方法仍然是传统的改变极对数和改变转子电阻的有级调速控制系统，近年来，随着电力电子、计算机控制以及矢量控制等技术的进步，变频调速技术发展迅速，已应用于很多生产领域，这是将来调速发展的方向。
第二章三相异步电动机的简介 2.1三相异步电动机的基本原理 静止的转子与旋转磁场之间有相对运动，在转子导体中产生感应电动势，并在形成闭合回路的转子导体中产生感应电流，其方向用右手定则判定。转子电流在旋转磁场中受到磁场力F的作用，F的方向用左手定则判定。电磁力在转轴上形成电磁转矩。电磁转矩的方向与旋转磁场的方向一致。如图2—1所示 图2—1电动机的运行原理 电动机在正常运转时，其转速n总是稍低于同步转速n1，因而称为异步电动机。又因为产生电磁转矩的电流是电磁感应所产生的，所以也称为感应电动机。 转子电动势和转子电流 定子绕组通入电流后，产生旋转磁场，与转子绕组间产生相对运动，由于转子电路是闭合的，产生转子电流。根据左手定则可知在转子绕组上产生了电磁力。 电磁转距和转子旋转方向 电磁力分布在转子两侧，对转轴形成一个电磁转距T，电磁转距的作用方向与电磁力的方向相同，因此转子顺着旋转磁场的旋转方向转动起来。
交流电动机调速及变频原理 一、交流异步电动机调速的基本类型 交流调速系统的主要类型 交流电机主要分为异步电机（即感应电机）和同步电机两大类，每类电机又 有不同类型的调速系统。现有文献中介绍的异步电机调速系统种类繁多，可按照不同的角度进行分类。 1、交流异步电动机调速的基本类型 由异步电动机的转速公式：min)/)(1(60r s p f n -= 可知，异步电动机有下列三种基本调速方法： （1）改变定子极对数p 调速。 （2）改变电源频率1f 调速。 （3）改变转差率s 调速。 异步电动机的调速方式： 1.1 变频调速 交流变频调速技术的原理是把工频50Hz 的交流电转换成频率和电压可调的交流电，通过改变交流异步电动机定子绕组的供电频率，在改变频率的同时也改变电压，从而达到调节电动机转速的目的。
它与直流调速系统相比具有以下显著优点： （1）变频调速装置的大容量化。 （2）变频调速系统调速范围宽，能平滑调速，其调速静态精度及动态品质好。 （3）变频调速系统可以直接在线起动，起动转矩大，起动电流小，减小了对电网和设备的冲击，并具有转矩提升功能，节省软起动装置。 （4）变频器内置功能多，可满足不同工艺要求；保护功能完善，能自诊断显示故障所在，维护简便；具有通用的外部接口端子，可同计算机、PLC 联机，便于实现自动控制。 （5）变频调速系统在节约能源方面有着很大的优势，是目前世界公认的交流电动机的最理想、最有前途的调速技术。其中以风机、泵类负载的节能效果最为显著，节电率可达到20%～60％。 1.2变极调速 磁极对数 p 的改变，取决于电动机定子绕组的结构和接线。通过改变定子绕组的接线，就可以改变电动机的磁极对数。 1.3 变转差率调速 1.3.1、改变定子电压调速 ??交流调压调速 异步电动机的机械特性方程式: ])()/[(/32'21212' 211' 221l l e L L s R R s R pU T +++=ωω
