HXD1C型电力机车控制电源柜常见故障处理办法
摘 要：对HXD1C型机车电源柜的结构、功能、常见故障及其处理办法等方面进行全面介绍，以方便现场检修。
关键词： HXD1C型机车；电源柜；常见故障
1概述
TGY03型控制电源柜是HXD1C型电力机车的关键部件，其主要有两个部分的功能：一是为机车内部电器提供控制电压，即AC/DC模块将单相AC220V电源变为DC110V电源，为机车提供电源,并为蓄电池组充电；同时DC/DC模块将DCll0V电源变为DC24V电源，为应急灯、仪表等设备提供电源。二是针对机车电气设备负载对1l0V输出和24V输出进行低压配电。本文将对电源柜的原理、常见故障处理措施、出现故障时的应急措施进行说明。
2控制电源柜原理介绍
2.1 控制电源柜组成
控制电源柜的电气结构可以按其实现的功能划分为：充电机部分和低压配电部分。
1）充电机部分
充电机部分由4个AC/DC模块、1个24VDC/DC模块和1个监控单元组成。
a.每个AC/DC模块容量为DCl10V/22.5A，即电源柜的总容量为DC110V/90A，AC/DC模块采用高频开关稳压方式，将单相AC220V输入电压变换成隔离的DCl10V 以满足蓄电池充电、设备使用等要求。 b.监控单元主要负责对AC/DC模块、DC/DC模块进行管理，提供状态显示、故障记录、故障查询、充电管理等功能。
2）低压配电部分
电源柜的低压配电部分提供库内充电转换、l10V输出电压配电、24V输出电压配电等功能，包括安装在柜门上的对外输出断路器、安装在柜内电器装配组件，在电源柜的最下方还有专供外部大线接线所用的接线端子，以及输入单相AC220V控制开关等。
2.2主要技术特点
1)电源柜采用模块化设计，极大地延长了电源柜的平均故障间隔时间，部分模块的损坏不会导致整个充电机瘫痪，提高了充电系统的可靠性。同时各模块相互独立，模块之间的更换维修操作非常简单方便，大大降低了维护成本。

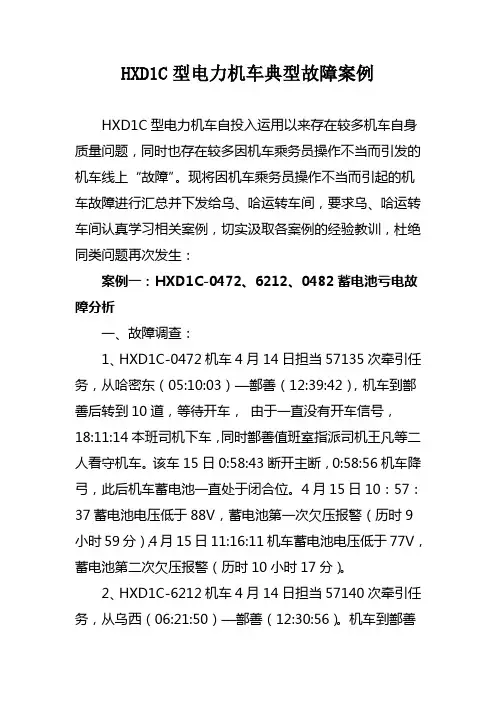

HXD1C型电力机车典型故障案例
HXD1C型电力机车自投入运用以来存在较多机车自身质量问题，同时也存在较多因机车乘务员操作不当而引发的机车线上“故障”。现将因机车乘务员操作不当而引起的机车故障进行汇总并下发给乌、哈运转车间，要求乌、哈运转车间认真学习相关案例，切实汲取各案例的经验教训，杜绝同类问题再次发生：
案例一：HXD1C-0472、6212、0482蓄电池亏电故障分析
一、故障调查：
1、HXD1C-0472机车4月14日担当57135次牵引任务，从哈密东（05:10:03）—鄯善（12:39:42），机车到鄯善后转到10道，等待开车， 由于一直没有开车信号，18:11:14本班司机下车，同时鄯善值班室指派司机王凡等二人看守机车。该车15日0:58:43断开主断，0:58:56机车降弓，此后机车蓄电池一直处于闭合位。4月15日10：57：37蓄电池电压低于88V，蓄电池第一次欠压报警（历时9小时59分），4月15日11:16:11机车蓄电池电压低于77V，蓄电池第二次欠压报警（历时10小时17分）。
2、HXD1C-6212机车4月14日担当57140次牵引任务，从乌西（06:21:50）—鄯善（12:30:56）。机车到鄯善后转到10道，等待开车，由于一直没有开车信号，18:10:25本班司机下车，同时鄯善值班室指派司机王凡等二人看守机车。该车15日00:59断开主断、降弓，此后机车蓄电池一直处于闭合位。4月15日03：55蓄电池电压低于88V，蓄电池第一次欠压报警（历时3小时），4月15日05:19机车蓄电池电压低于77V，蓄电池第二次欠压报警（历时4小时20分）。
3、HXD1C-0482机车4月14日担当57131次牵引任务，从哈密东（04:19:30）—鄯善（11:04:19）。机车到鄯善后转到10道，等待开车， 由于一直没有开车信号，18:08:43本班司机下车，同时鄯善值班室指派司机王凡等二人看守机车。该机车15日00:50断开主断、降弓，此后机车蓄电池一直处于闭合位。4月15日10：03蓄电池电压低于88V，蓄电池第一次欠压报警（历时9小时），4月15日11:03机车蓄电池电压低于77V，蓄电池第二次欠压报警（历时10小时）。
HXD1C型电力机车常见故障与处理
摘 要
HXD1C型电力机车是我国重载机车中常见的电力机车车型，其运行稳定，重载效率高，适应诸多的地区和天气情况而受到我国广大的铁路运营路段所接受。所以笔者此次的毕业设计是通过对HXD1C型电力机车中最为常见的集中故障进行优化，通过对通风系统、隔离故障和车钩缓冲及夏季运行重司机室积水的问题进行了分析，并提出了笔者认为可以解决问题的处理措施。希望此次的设计能够给HXD1C型电力机车的高效运行带来帮助，也为自己将要到来的工作提供理论基础。
关键词：HXD1型电力机车；故障；处理
1 第1章 引言
铁路交通运输在中国是最重要的一种交通运输方式，铁路交通的发展直接关系着中国国民经济的繁荣发展；在“十五”期间发布的重点改造和强化建设中国铁路主通道相关文件中，“八横八纵”在一定程度上为铁路行业的快速发展创造了有利条件，同时也适应国民经济和社会发展的需求。电力机车和内燃机车作为中国铁路体系的主要运输形式，为提高国民经济效益的优越性做出了巨大贡献；中国根据自身国情以及能源资源情况，确定了铁路运输牵引动力以电力牵引为主，以电力机车、内燃机车逐渐取代蒸汽机车，并将增加电力机车的担负运量作为铁路运输的重点工作。牵引电机作为电力机车的主要关键结构，在电力机车处于运行状态时，牵引电机能够将接收到的电能转换为驱使机车快速前行的机械能；当电力机车处于制动状态时，牵引电机转换成发电机，通过轮子与铁轨产生制动力并将机械能转换成电能。交流电力机车作为中国目前主流的机车，结构简单，体积较小，方便放置于空间相对窄小的电力机车内部。
HXD1C型电力机车内部工作是由主变压器接收到的电能转换成驱动行驶的机械能，同时也能将制动机械能转换成电能，HXD1C型电力机车自身结构比较复杂并且长期受到恶劣工作环境的影响，其运行的可靠、安全性直接决定着电力机车的安全行驶，HXD1C型电力机车常见故障的发生在很大程度上会造成严重的铁路交通安全事故，造成国民经济的巨大损失和严重的社会影响。中国铁路交通事业已经得到了快速稳定的发展，与此同时，如何使得电力机车在复杂的铁路交通路况中有着相对安全的行驶是铁路事业部门的工作重心，电力机车在复杂路况上的行驶情况直接影响着机车乘务人员的生命安全以及中国国民经济的快速发展。
HXD1C机车故障案例
牵引变流器故障：
1：现象：HXD1C0124机车给流时，第二位电机无流。故障显示栏显示“主变流器1”
原因：按故障查询键，显示TCU1 2轴充电接触器KM5卡分。
处理：手动KM5,有别劲。最终更换KM5。
2： 现象：HXD1C0148机车惯性报TCU2主回路接地故障。
原因：回流电流互感器信号正线接线处烧损，造成对地放电。
处理：更换回流电流互感器。
分析：由于回流电流互感器信号正线接线处烧损。机车在运行途中由于震动，会导致回流信号电源对地放电，在采样通道中，设有对+15V和-15V电源的的二极管嵌位电路，由于互感器正线接地，通过箝位电路对+15V和-15V电源造成严重干扰。由于电压传感器由+15V和-15V电源供电，从而使传感器的输出存在瞬间失真，造成TCU检测到的中间电压存在挖坑现象，在挖坑剧烈，达到主接地保护设定值时会报出接地故障。
3: 现象：HXD1C0175机车在过分相后，显示TCU1通信故障。合不上主断。
原因：库内试过分相后，TCU1电源板有时会中断。
处理：更换电源板。
4： 现象：HXD1C0146机车途中TCU1原边接地。
原因：TCU1的模拟输入A板故障。
处理：更换TCU1的模拟输入A板。
分析：库内试车良好，甩TCU2,单独用TCU1在库内试车也良好。但故障下载数据却显示有21次TCU1原边接地。按下列步骤检查：
首先，检查TCU1和TCU2的电流检测板JCB,因为电流检测板坏，会交替报TCU1和TCU2原边接地或主回路接地。检查正常。
其次，检查原边电流互感器，正常。
再次，检查TCU1和TCU2的模拟输入A板和网侧信号板，外观正常。
最后，检查牵引变流器的接地电阻和VH1,VH2都正常。
在检查都正常后，将TCU1与TCU2的模拟输入A板和网侧信号板互换后放行。结果在途中报TCU2原边接地-----故障随着两块板的互换而转移。证明就是原来TCU1的,现在TCU2的模拟输入A板或网侧信号板有故障。换掉故障的模拟输入A板后，就全部正常了。
