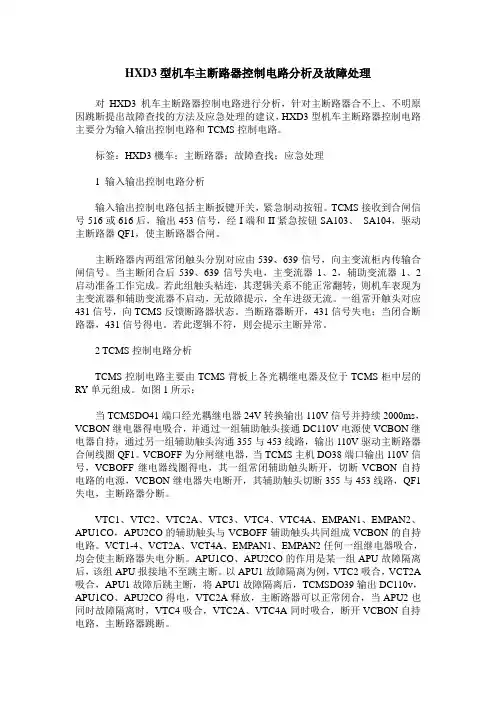

HXD3型机车主断路器控制电路分析及故障处理
对HXD3机车主断路器控制电路进行分析，针对主断路器合不上、不明原因跳断提出故障查找的方法及应急处理的建议，HXD3型机车主断路器控制电路主要分为输入输出控制电路和TCMS控制电路。
标签：HXD3機车；主断路器；故障查找；应急处理
1 输入输出控制电路分析
输入输出控制电路包括主断扳键开关，紧急制动按钮。TCMS接收到合闸信号516或616后，输出453信号，经I端和II紧急按钮SA103、 SA104，驱动主断路器QF1，使主断路器合闸。
主断路器内两组常闭触头分别对应由539、639信号，向主变流柜内传输合闸信号。当主断闭合后539、639信号失电，主变流器1、2，辅助变流器1、2启动准备工作完成。若此组触头粘连，其逻辑关系不能正常翻转，则机车表现为主变流器和辅助变流器不启动，无故障提示，全车进级无流。一组常开触头对应431信号，向TCMS反馈断路器状态。当断路器断开，431信号失电；当闭合断路器，431信号得电。若此逻辑不符，则会提示主断异常。
2 TCMS控制电路分析
TCMS控制电路主要由TCMS背板上各光耦继电器及位于TCMS柜中层的RY单元组成。如图1所示：
当TCMSDO41端口经光耦继电器24V转换输出110V信号并持续2000ms，VCBON继电器得电吸合，并通过一组辅助触头接通DC110V电源使VCBON继电器自持，通过另一组辅助触头沟通355与453线路，输出110V驱动主断路器合闸线圈QF1。VCBOFF为分闸继电器，当TCMS主机DO38端口输出110V信号，VCBOFF继电器线圈得电，其一组常闭辅助触头断开，切断VCBON自持电路的电源，VCBON继电器失电断开，其辅助触头切断355与453线路，QF1失电，主断路器分断。
VTC1、VTC2、VTC2A、VTC3、VTC4、VTC4A、EMPAN1、EMPAN2、APU1CO，APU2CO的辅助触头与VCBOFF辅助触头共同组成VCBON的自持电路。VCT1-4、VCT2A、VCT4A、EMPAN1、EMPAN2任何一组继电器吸合，均会使主断路器失电分断。APU1CO、APU2CO的作用是某一组APU故障隔离后，该组APU报接地不至跳主断。以APU1故障隔离为例，VTC2吸合，VCT2A吸合，APU1故障后跳主断，将APU1故障隔离后，TCMSDO39输出DC110v，APU1CO、APU2CO得电，VTC2A释放，主断路器可以正常闭合，当APU2也同时故障隔离时，VTC4吸合，VTC2A、VTC4A同时吸合，断开VCBON自持电路，主断路器跳断。
hxd3型电力机车常见故障分析与处理
HXD3型电力机车常见故障有以下几种：
1. 电机故障：可能是电机绕组烧毁、电枢摩擦、轴承磨损或电机过载等原因导致。处理方法是更换烧损的绕组、更换摩擦的电枢、更换轴承或重新润滑轴承等。
2. 停车制动故障：可能是制动压力不足、制动片磨损或手制动闸磨损等原因导致。处理方法是更换制动片或手制动闸、调整制动压力等。
3. 供电系统故障：可能是断路器故障、接触不良或电池电量不足等原因导致。处理方法是更换故障断路器、检查并清理接触面、更换电池等。
4. 车轮故障：可能是轮胎损坏、轮轴弯曲或轮轴承磨损等原因导致。处理方法是更换轮胎、轮轴或轴承等。
5. 信号系统故障：可能是信号灯损坏、信号线接错或信号系统故障等原因导致。处理方法是更换损坏信号灯、更正信号线接错或检修信号系统等。
总之，对于HXD3型电力机车常见的故障，要根据具体情况采取相应的处理方法，确保机车能够正常运行，确保行车安全。
精品
精品
HXD3型电力机车常见故障分析与处理
学 生 姓 名：
学 号：
专 业 班 级：
指 导 教 师：
精品
精品 摘 要
HXD3型电力机车是由中国北车集团大连机车车辆有限公司与日本东芝公司于2001年起合作研制的大功率交流传动货运电力机车。 HXD3型电力机车是目前世界上批量投入商业运行的6轴电力机车中功率最大的交流传动电力机车,该型机车应用了先进的网络控制、交流电机矢量控制和轴控驱动方式等一系列新技术,使我国铁路机车技术装备全面
进入世界先进行列。郑州机务段在2009年9月配属了32台HXD3型电力机车,每台机车都经过全面检查整修后才投入运用,该型机车充分满足了重载、快速货物运输的需要,然而,在实际运用过程中,还是发现HXD3型电力机车存在着一些问题,影响了该型机车的正常运用。
关键词：HXD3；常见故障；分析与处理 精品
精品 目 录
摘 要 ...........................................................................................................................................................
目 录 ....................................................................................................................................................... I
引 言 ...................................................................................................................................................... 0

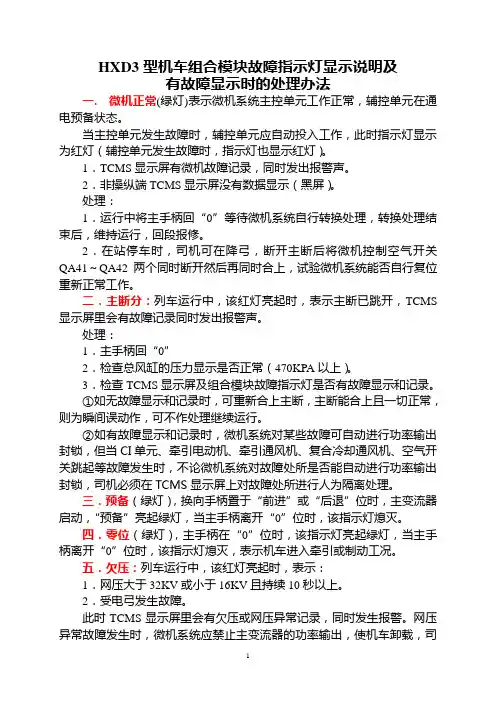

1 HXD3型机车组合模块故障指示灯显示说明及
有故障显示时的处理办法
一. 微机正常(绿灯)表示微机系统主控单元工作正常，辅控单元在通电预备状态。
当主控单元发生故障时，辅控单元应自动投入工作，此时指示灯显示为红灯（辅控单元发生故障时，指示灯也显示红灯）。
1．TCMS显示屏有微机故障记录，同时发出报警声。
2．非操纵端TCMS显示屏没有数据显示（黑屏）。
处理：
1．运行中将主手柄回“0”等待微机系统自行转换处理，转换处理结束后，维持运行，回段报修。
2．在站停车时，司机可在降弓，断开主断后将微机控制空气开关QA41～QA42两个同时断开然后再同时合上，试验微机系统能否自行复位重新正常工作。
二．主断分：列车运行中，该红灯亮起时，表示主断已跳开，TCMS显示屏里会有故障记录同时发出报警声。
处理：
1．主手柄回“0”
2．检查总风缸的压力显示是否正常（470KPA以上）。
3．检查TCMS显示屏及组合模块故障指示灯是否有故障显示和记录。
①如无故障显示和记录时，可重新合上主断，主断能合上且一切正常，则为瞬间误动作，可不作处理继续运行。
②如有故障显示和记录时，微机系统对某些故障可自动进行功率输出封锁，但当CI单元、牵引电动机、牵引通风机、复合冷却通风机、空气开关跳起等故障发生时，不论微机系统对故障处所是否能自动进行功率输出封锁，司机必须在TCMS显示屏上对故障处所进行人为隔离处理。
三．预备（绿灯），换向手柄置于“前进”或“后退”位时，主变流器启动，“预备”亮起绿灯，当主手柄离开“0”位时，该指示灯熄灭。
四．零位（绿灯），主手柄在“0”位时，该指示灯亮起绿灯，当主手柄离开“0”位时，该指示灯熄灭，表示机车进入牵引或制动工况。
五．欠压：列车运行中，该红灯亮起时，表示：
1．网压大于32KV或小于16KV且持续10秒以上。
2．受电弓发生故障。
此时TCMS显示屏里会有欠压或网压异常记录，同时发生报警。网压异常故障发生时，微机系统应禁止主变流器的功率输出，使机车卸载，司 2 机应检查网压表，确信网压的显示，如网压为“0”时。
