组合体尺寸标注的方法与步骤解读

组合体的尺寸标注组合体是由两个或多个各具特点的实体组合而成的整体，是机械制图和建筑制图中常用的基础图形。

在进行组合体的尺寸标注时，需要注意以下几个方面：一、尺寸标注的基本原则在进行尺寸标注时，需要遵循基本的尺寸标注原则，即尺寸标注应该清晰、准确、简明易懂。

同时，尺寸标注要体现物体的结构特点和设计要求，以便于制作和使用。

二、组合体的标注方法组合体的尺寸标注需要细心、仔细地标注每个零部件的尺寸大小、位置、形状和距离等信息。

具体的标注方法有以下几种：1. 水平标注法水平标注法适用于垂直于水平线的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

2. 垂直标注法垂直标注法适用于平行于水平线的平面图形，标注时需要将尺寸的箭头放在图形的顶部，并与尺寸线垂直。

3. 倾斜标注法倾斜标注法适用于倾斜的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

4. 比例尺标注法比例尺标注法适用于不便用实际尺寸标注的图形，标注时需要按照比例尺标注尺寸。

5. 连续标注法连续标注法适用于多个尺寸线相同、相邻的尺寸标注，标注时需要将尺寸的箭头放在最外侧。

三、组合体的标注技巧在进行组合体的尺寸标注时，需要注意以下几个技巧：1. 标注尺寸前需要考虑其对当前设计的影响，必要时需要加上限制条件。

2. 尺寸标注需要做到尽可能的简单和清晰，不宜过于复杂。

3. 标注的箭头应该尽可能地与尺寸线垂直，尺寸箭头和尺寸线之间不能有横向重叠。

4. 同一个图形中相邻的尺寸标注两端间距应该相等，标注的间距也应该合理。

5. 在进行组合体尺寸标注时，需要注意标注的位置，不要挡住重要的设计特点和细节。

综上所述，组合体是机械制图和建筑制图中的基础图形之一，其尺寸标注需要遵循基本原则，同时应该根据不同的图形进行选择合适的标注方法和技巧，以保证尺寸标注的清晰、准确和简洁。

组合体标注尺寸的方法组合体标注尺寸的方法是根据组合体的形状、尺寸和用途来确定其标注尺寸。

组合体标注尺寸的目的是为了配合设计和制造工艺的要求，确保组合体的尺寸精确到位，使其能够与其他部件或装配件正确配合，能够正常工作和使用。

组合体标注尺寸的方法主要包括以下几个方面：1. 尺寸标注的形式和位置：在组合体的制图图纸上标注尺寸时，需要选择合适的形式和位置进行标注。

尺寸标注一般采用横线和箭头的形式表示，并标注在实体轮廓线上或与其平行的无关线上。

2. 尺寸标注的方法：根据组合体的尺寸和结构特点，选择合适的标注方法。

常用的标注方法包括线性标注、圆直径标注、角度标注等。

线性标注是最常用的一种方法，可以标注组合体的长度、宽度、高度等尺寸。

圆直径标注主要用于标注组合体中的圆的直径尺寸。

角度标注用于标注组合体中的角的大小。

3. 尺寸标注的系统性和准确性：在进行尺寸标注时，需要按照一定的系统性和准确性进行标注。

尺寸标注应该清晰、准确、规范，不能含糊不清或模棱两可。

标注的尺寸应该明确表示组合体的实际尺寸，避免产生歧义或误解。

4. 尺寸标注的综合考虑：在进行组合体尺寸标注时，还需要综合考虑组合体的结构特点、装配要求和使用要求。

标注的尺寸应该满足组合体的装配要求，使得组合体能够正常工作和使用。

同时，还需要考虑到制造工艺的要求，确保标注的尺寸可以通过制造工艺的加工、装配和检验。

5. 尺寸标注的规范及标准：在进行组合体尺寸标注时，需要参考相应的国家标准或行业标准。

根据标准规范的要求进行标注，可以确保标注的尺寸符合国家标准或行业标准的要求，并且能够与其他图纸进行交流和对比。

综上所述，组合体标注尺寸的方法包括尺寸标注的形式和位置、尺寸标注的方法、尺寸标注的系统性和准确性、尺寸标注的综合考虑以及尺寸标注的规范及标准。

这些方法可以帮助我们正确、准确地标注组合体的尺寸，以满足设计和制造的要求，保证组合体的质量和性能。

组合体尺寸标注方法
组合体尺寸标注是用来表示组合体的各个尺寸的方法。

在进行组合体的尺寸标注时，需要遵循以下几个步骤：
1. 确定组合体的主尺寸：主尺寸是指组合体的关键尺寸，通常是容器的高度、宽度和长度等。

确定主尺寸可以帮助读者快速理解组合体的整体尺寸。

2. 标注外形尺寸：外形尺寸是指组合体在平面上的尺寸，通常用直线和箭头表示。

根据组合体的形状，可以确定标注的起始点和终点，并使用箭头指向尺寸线。

3. 标注特定尺寸：除了外形尺寸之外，还需要标注一些特定尺寸，如孔的直径、螺纹的周长等。

这些尺寸通常使用尺寸符号和数字表示。

4. 使用标注线连接尺寸：为了避免尺寸的混乱，需要使用标注线连接尺寸。

标注线是一条细长的直线，用来连接尺寸和尺寸线。

5. 添加尺寸注释：在标注的尺寸线上，可以添加一些注释，如尺寸的单位、符号等，以帮助读者理解尺寸的含义。

总的来说，组合体尺寸标注方法是以直线和箭头表示尺寸，使用标注线连接尺寸，并添加注释的方式来表示组合体的各个尺寸。

这样可以让读者清楚地理解组合体
的尺寸，从而更好地进行设计和生产。

组合体的尺寸标注-工程一、标注尺寸的基本要求组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的，。

标注组合体尺寸的基本要求：（1）正确所注的尺寸数值要正确无误，注法要符合机械制图国家标准中有关尺寸注法的基本规定。

（2）齐全所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。

（3）清晰尺寸的布局要整齐、清晰，便于查找和看图。

二、常见基本形体的尺寸注法常见基本形体的尺寸标注如图6—20所示。

平面立体一般要标注长、宽、高三个方向的尺寸，回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ø”及表示球的直径符号“s ø”）后，视图的数量便可减少，如图6—20b中的圆锥、圆柱、圆球、圆环、圆台等回转体，只需在不反映圆的视图上标注出带有直径符号地直径和轴向尺寸，就能确定它们的形状和大小，其佘视图均可省略不画。

基本形体被截切后的尺寸注法和两基本形体相贯后的尺寸注法见图6—21b。

截交线和相贯线上不应直接标注尺寸，因为它们的形状和大小取决于形成交线的平面与立体或立体的形状、大小及其相互位置，交线是在加工时自然产生的，画图时是按一定的作图方法求得的。

故注截交线部分的尺寸时，只需标注参与截交的基本形体的定形尺寸和截面平面的尺寸，如图6—21b~e所示。

注相贯部分的尺寸时，只需标注参与相贯的基本形体的定形尺寸及其相贯位置的定位尺寸，如图6—21f~h所示。

这里所说的常见基本形体，也属于简单组合体。

常见的几种平板式简单组合体的尺寸注法，如图6—22所示。

三、组合体的尺寸注法（一）标注尺寸要齐全标注尺寸要齐全，即标注尺寸必须不多不少，且能惟一确定组合体的形状、大小及其相互位置。

标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。

1、尺寸种类（1）定形尺寸确定基本形体的形状和大小的尺寸，称为定形尺寸，如图6—20所示常见基本的尺寸均为定形尺寸。

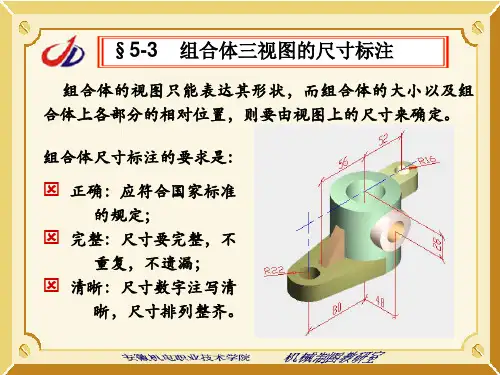

组合体的尺寸标注组合体的视图只能表达组合体的形状结构，而组合体各部分的大小及其相对位置必须通过尺寸标注来确定。

尺寸标注的基本要求：正确、完整、清晰。

正确：指标注尺寸应符合国家标准中有关尺寸注法的规定。

完整：必须把组成物体各形体的大小及相对位置完全确定下来，不允许遗漏尺寸，也不能有重复尺寸。

清晰：尺寸的安排要整齐、清晰，便于阅读查找。

一、组合体的尺寸分析1.组合体的尺寸基准在组合体中，各基本体位置都是相对而言的，因此，为了完整的标注组合体的尺寸必须在长、宽、高三个方向分别选出基准，以便确定各基本体的相对位置。

基准是确定尺寸位置的几何元素（点、线、面），是标注尺寸的出发点；通常选择组合体的底面、重要端面、对称平面以及回转体轴线等作为组合体的尺寸基准。

如图所示，长度方向基准是组合体右端面，宽度方向基准是组合体前后对称面，高度方向基准是组合体的底面。

2.定形尺寸确定构成组合体的各基本形体大小的尺寸称为定形尺寸，定形尺寸一般包括长、宽、高三个方向的尺寸。

3.定位尺寸确定构成组合体的各基本形体间相对位置的尺寸称为定位尺寸。

两基本体间应该有三个方向的定位尺寸，若两形体间在某一方向处于共面、对称、同轴时就可省略一个定位尺寸。

4.总体尺寸确定组合体外形的总长、总宽、总高的尺寸称为总体尺寸。

当组合体的一端为回转面时，该方向的总体尺寸一般不注，只标注轴线的定位尺寸，如图中未注总高尺寸，只标注出轴线的定位尺寸22。

组合体的尺寸分析在标注总体尺寸后，要对尺寸进行调整，在哪个方向上标注了总体尺寸就应从该方向上去掉一个尺寸，防止尺寸重复。

如图应标注总高24。

但是这时在高度方向就产生了多余尺寸，则需在相应方向少注一个大小尺寸，在图中尺寸19就不应注出。

总体尺寸的标注二、常见截切体、相贯体及板状类形体的尺寸标注复习：基本体尺寸标注常见平面基本体尺寸标注常见曲面基本体尺寸标注1.带切口立体及相交立体的尺寸标注当在基本形体上遇到切割、开槽及相贯时，除标注出其基本体的定形尺寸外，对切割与开槽，还应标注出截平面位置的尺寸；对相贯的两回转面形体，应以其轴线为基准标注两形体的相对位置尺寸，如图所示。
