机械制图组合体的尺寸标注

组合体的尺寸标注组合体是由两个或多个各具特点的实体组合而成的整体，是机械制图和建筑制图中常用的基础图形。

在进行组合体的尺寸标注时，需要注意以下几个方面：一、尺寸标注的基本原则在进行尺寸标注时，需要遵循基本的尺寸标注原则，即尺寸标注应该清晰、准确、简明易懂。

同时，尺寸标注要体现物体的结构特点和设计要求，以便于制作和使用。

二、组合体的标注方法组合体的尺寸标注需要细心、仔细地标注每个零部件的尺寸大小、位置、形状和距离等信息。

具体的标注方法有以下几种：1. 水平标注法水平标注法适用于垂直于水平线的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

2. 垂直标注法垂直标注法适用于平行于水平线的平面图形，标注时需要将尺寸的箭头放在图形的顶部，并与尺寸线垂直。

3. 倾斜标注法倾斜标注法适用于倾斜的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

4. 比例尺标注法比例尺标注法适用于不便用实际尺寸标注的图形，标注时需要按照比例尺标注尺寸。

5. 连续标注法连续标注法适用于多个尺寸线相同、相邻的尺寸标注，标注时需要将尺寸的箭头放在最外侧。

三、组合体的标注技巧在进行组合体的尺寸标注时，需要注意以下几个技巧：1. 标注尺寸前需要考虑其对当前设计的影响，必要时需要加上限制条件。

2. 尺寸标注需要做到尽可能的简单和清晰，不宜过于复杂。

3. 标注的箭头应该尽可能地与尺寸线垂直，尺寸箭头和尺寸线之间不能有横向重叠。

4. 同一个图形中相邻的尺寸标注两端间距应该相等，标注的间距也应该合理。

5. 在进行组合体尺寸标注时，需要注意标注的位置，不要挡住重要的设计特点和细节。

综上所述，组合体是机械制图和建筑制图中的基础图形之一，其尺寸标注需要遵循基本原则，同时应该根据不同的图形进行选择合适的标注方法和技巧，以保证尺寸标注的清晰、准确和简洁。

组合体的尺寸标注的基本要求组合体的尺寸标注是机械制图中的一个重要环节，它是指对组合体的尺寸进行标注，以便于生产和制造。

在进行尺寸标注时，需要遵循一定的标准和要求，下面将对组合体的尺寸标注的基本要求进行详细介绍。

1. 标注明确、规范在进行组合体的尺寸标注时，要求标注明确、规范，标注的文字清晰、易于理解。

标注的内容要尽可能的简洁明了，不要出现歧义或误解的情况。

例如，如果一个尺寸有多种标注方法，应该选择最简单、最明确的标注方法。

2. 标注位置准确组合体的尺寸标注应该准确地标注在组合体上，而且要标在正确的位置上。

标注位置应该尽可能靠近被标注的尺寸，不要重叠或遮挡其他标注。

标注的箭头应该指向尺寸的位置，以便于读者理解。

3. 标注尺寸优先级在进行组合体的尺寸标注时，要优先标注最重要的尺寸，例如直径、长度等。

这些尺寸对于组合体的制造和生产来说非常重要，因此应该优先标注。

4. 标注单位统一在进行组合体的尺寸标注时，要求标注单位统一。

一般来说，可以使用毫米或英寸作为标注的单位。

对于不同的尺寸，应该使用相同的单位进行标注，以便于读者理解。

5. 标注形状、倾斜度等在进行组合体的尺寸标注时，有些尺寸需要标注形状、倾斜度等信息。

例如，当需要标注一个圆柱的直径时，应该标注“∅20”，其中“∅”表示直径。

对于倾斜的尺寸，应该标注倾斜度和方向。

6. 标注公差和精度等级在进行组合体的尺寸标注时，需要标注公差和精度等级等信息。

公差是指尺寸允许的误差范围，精度等级是指尺寸精度的等级。

这些信息对于组合体的制造和生产来说非常重要，应该在标注中体现出来。

7. 标注辅助线和符号在进行组合体的尺寸标注时，有些尺寸需要标注辅助线和符号。

例如，当需要标注一个倾斜的尺寸时，可以使用辅助线来标注，以便于读者理解。

符号则是指标注中使用的特殊符号，例如箭头、圆圈等。

组合体的尺寸标注是机械制图中的一个重要环节，对于组合体的制造和生产来说非常重要。

在进行尺寸标注时，需要遵循一定的标准和要求，标注明确、规范，位置准确，尺寸优先级明确，单位统一，形状、倾斜度、公差和精度等级等信息齐全，辅助线和符号使用得当。

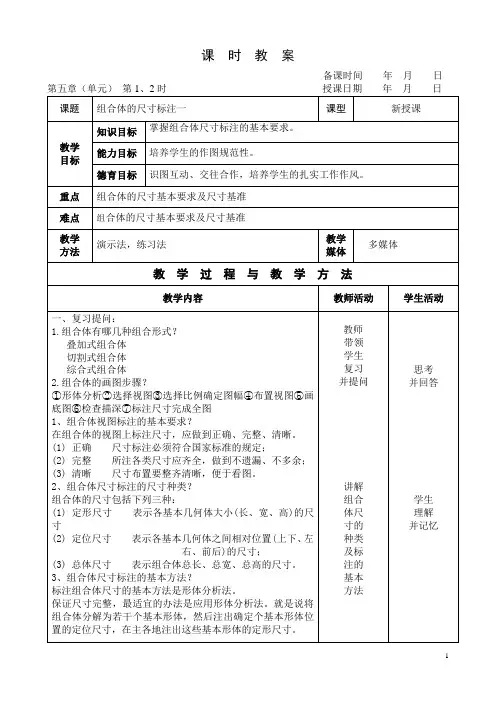

课时教案备课时间年月日教学内容教师活动学生活动最后注出组合体的总尺寸。

4、组合体尺寸标注的尺寸基准？组合体具有长、宽、高三个方向的尺寸，标注每个方向的尺寸都应先选择好基准。

标注时通常选择组合体的底面、端面、对称面、轴心线、对称中心线等作为基准。

常见轴承座尺寸基准是：长度方向尺寸以对称面为基准；宽度方向尺寸以后端面为基准；高度方向以底面为基准。

组合体的个基本形体组合起来，首先必须从长、宽、高三个方向分别标注各基本几何形体的相对组合体基准的定位尺寸；其次再标注各基本几何形体相对几何体基准的定位尺寸，最后注出总体尺寸。

讲解组合体尺寸基准通过图片展示各方向的尺寸基准通过例题讲解前面所讲内容认真观察图片并找出各图片的基准认真思考并记忆教学内容教师活动学生活动5、尺寸布置标注组合体视图的尺寸，除了要求完整准确地注出各基本几何形体的三类尺寸以外，还要注意尺寸的布置，使其标注的清晰，以便阅读。

因此，在标注尺寸时，除应严格遵守国家标准的有关规定外，还要注意以下几点：（1）各基本形体的定形尺寸和有关的定位尺寸，要尽量集中标注在一个或两个视图上，这样集中标注便于看图。

（2）尺寸应注在表达形体特征最明显的视图上，并尽量避免标注在虚线上。

（3）对称结构的尺寸，一般应对称标注。

给出练习题并要求学生独立完成强调合理布置尺寸积极思考并完成该练习理解合理布置尺寸的意义课时教案备课时间年月日课题组合体的尺寸标注二课型新授课教学目标知识目标掌握组合体尺寸标注的标注步骤。

能力目标培养学生的作图规范性。

德育目标识图互动、交往合作，培养学生的扎实工作作风。

重点掌握组合体尺寸标注的标注步骤。

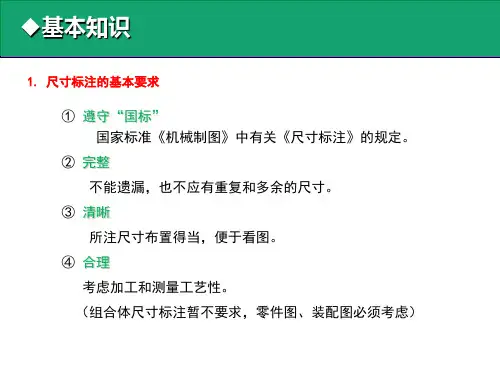

难点掌握组合体尺寸标注的尺寸布置教学方法演示法，练习法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动复习提问：1、组合体视图标注的基本要求？(1) 正确尺寸标注必须符合国家标准的规定；(2) 完整所注各类尺寸应齐全，做到不遗漏、不多余；(3) 清晰尺寸布置要整齐清晰，便于看图。

Basic requirements for dimensioning 标注尺寸的基本要求Dimensioning of basic body, cutting and interpenetration bodies 基本体、截切体及相贯体的尺寸注法Dimensioning general composite solids 组合体的尺寸注法Exercises 练习题Dimensioning Composite Solids 组合体的尺寸标注请点击相应标题显示其内容Reasonableness :The dimensions must be marked according to the requirements of design,manufacture and test.合理：所注尺寸要符合设计、制造和检验等要求。

Correctness :There should be no mistake with all dimensions and the national standard (GB) should be observed. 正确：尺寸无误，注法符合国标规定。

Correctness ，integrity ，clarity ，reasonableness.正确、完整、清晰、合理。

请点击鼠标左键显示后面内容Integrity :The dimension must fully define the size of the part and the relative locations of individual components. It can not be skipped, nor repeated.完整：所注尺寸必须能完整确定零件的形状大小及位置,不遗漏,不重复。

Clarity :The arrangement of the dimensions should be clear and clean.清晰：尺寸布局清晰，便于看图。

组合体的尺寸标注-工程一、标注尺寸的基本要求组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的，。

标注组合体尺寸的基本要求：（1）正确所注的尺寸数值要正确无误，注法要符合机械制图国家标准中有关尺寸注法的基本规定。

（2）齐全所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。

（3）清晰尺寸的布局要整齐、清晰，便于查找和看图。

二、常见基本形体的尺寸注法常见基本形体的尺寸标注如图6—20所示。

平面立体一般要标注长、宽、高三个方向的尺寸，回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ø”及表示球的直径符号“s ø”）后，视图的数量便可减少，如图6—20b中的圆锥、圆柱、圆球、圆环、圆台等回转体，只需在不反映圆的视图上标注出带有直径符号地直径和轴向尺寸，就能确定它们的形状和大小，其佘视图均可省略不画。

基本形体被截切后的尺寸注法和两基本形体相贯后的尺寸注法见图6—21b。

截交线和相贯线上不应直接标注尺寸，因为它们的形状和大小取决于形成交线的平面与立体或立体的形状、大小及其相互位置，交线是在加工时自然产生的，画图时是按一定的作图方法求得的。

故注截交线部分的尺寸时，只需标注参与截交的基本形体的定形尺寸和截面平面的尺寸，如图6—21b~e所示。

注相贯部分的尺寸时，只需标注参与相贯的基本形体的定形尺寸及其相贯位置的定位尺寸，如图6—21f~h所示。

这里所说的常见基本形体，也属于简单组合体。

常见的几种平板式简单组合体的尺寸注法，如图6—22所示。

三、组合体的尺寸注法（一）标注尺寸要齐全标注尺寸要齐全，即标注尺寸必须不多不少，且能惟一确定组合体的形状、大小及其相互位置。

标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。

1、尺寸种类（1）定形尺寸确定基本形体的形状和大小的尺寸，称为定形尺寸，如图6—20所示常见基本的尺寸均为定形尺寸。
