线束通用检验规范版本： A0编制/日期：审核/日期：批准/日期：版本修改记录：使生产制作人员和检验人员有统一的标准可依。
2. 范围：本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。
3.规范性引用文件：IPC-A-620 线缆及线束组件的一般要求UL486A 电线与端子压接拉力测试标准4. 术语与定义：4.1 端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。
4.2 压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度。
5. 制作与检验要求5.1 端子各部分区域的示意图：理想状态导体没有划伤，缺口，被切断或者其他损伤匀收状态导体划伤，缺口和被切断的程度不能超出表1范围拒收状态划伤，缺口或被切断的导体程度超出表1范围导体数量（根）对于导线有划伤，缺口和切断的最大范围对于铆压端子可以接受导线有划伤，缺口和切断的最大范围对于焊接端子可以接受导线有刻痕、切断的最大范围小于7 0 0 0 7-15 1 0 1 16-25 3 0 2 26-40 4 3 3 41-60 5 4 4 61-120 6 5 5 大于121 6% 5% 5%5.2.2 绝缘损伤：状态图示描述理想状态绝缘层被切的整齐且没有被收缩，变长，碎屑，变色，腐蚀或烧伤。
匀收状态绝缘层经过剥皮后有轻微的均衡的印痕。
绝缘层的厚度减少不超过20%。
绝缘层的不平整度要小于绝缘层外径的50%或者小于1mm。
绝缘层在剥皮过程中产生变色。
拒收状态绝缘层被切开或损伤绝缘层的厚度减少超过20%绝缘层的不平整度大于绝缘层外径的50%或者或1mm绝缘层烧焦绝缘层熔到导体里5.3 线材处理—沾锡先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。
多股芯线沾锡有一个附加的好处：能将单股的芯线沾在一起，以使整个的芯线能够焊在端子上或附件的焊点上，而不是单股的芯线外露。
控制要求：芯线需要焊锡的部分，装配、焊接前要沾锡。
锡液应沾到整个沾锡部分，并渗透到内部的芯线。

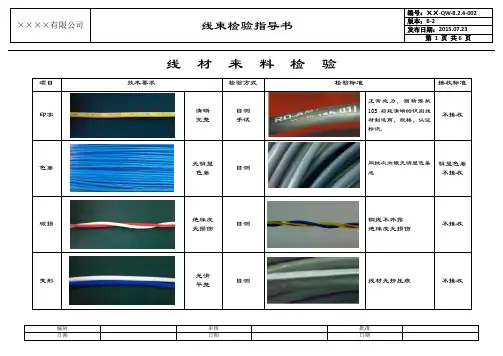

线材来料检验项目技术要求检验方式检验标准接收标准印字清晰完整目测手试正常施力，酒精擦拭10S后能清晰的识别线材制造商、规格、认证标识.不接收色差无明显色差目测同批次肉眼无明显色差感明显色差不接收破损绝缘皮无损伤目测铜线不外露绝缘皮无损伤不接收变形光滑平整目测线材无挤压痕不接收裁线加工检验项目技术要求检验方式检验标准接收标准剥皮切口平整目测切口不允许有毛边修理后接收断线铜线不断裂、损伤目测铜线完整不损伤18AWG/0。
75mm2允许损伤1根，其余不接收压接加工检验项目技术要求检验方式检验标准接收标准压接不足绝缘皮可靠压接目测绝缘皮被完整包裹、有轻微变形不接收压接过量绝缘皮不损伤目测绝缘皮不可有破洞、裂口不接收绝缘皮未压到绝缘皮可靠压接目测绝缘皮被完整包裹、有轻微变形不接收检查窗口铜线可靠压接目测检查窗口可同时观察到绝缘皮以及铜线不接收检查窗口压接加工检验项目技术要求检验方式检验标准接收标准铜线散落铜线完整包裹目测铜线不可散落在包裹区外面不接收填充不良填充料不外露手试用手指在端子端面触摸，不可接触到填充物不接收端子歪斜平整目测端子插接面与电线轴心平行，夹角不可超30度。
不接收塑壳插入检验项目技术要求检验方式检验标准接收标准压线片完全扣入到塑壳目测压线缝间隙一致修理后接收导线伸出导线与排母端面平齐目测钢尺导线不得凹入于端面，且突出量不得大于0.5毫米不接收插接可靠插接手试用手均匀用力将导线往外拉，导线不得从塑壳中拉出修理后接收拉力检验标准。

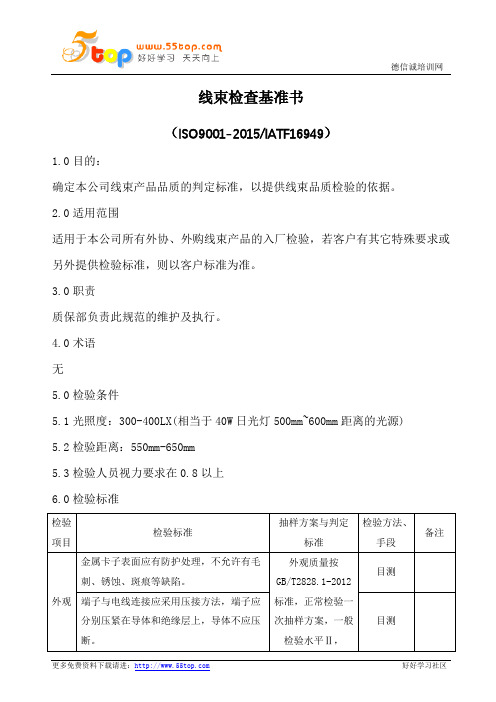

文件名称： 受控状态： 生效日期：1 目的为了确保线束的质量及元器件与导线连接的可靠性，特制定此规范。
2 范围本规范适用于本公司所有产品所用导线的检验。
3 定义目标条件：一种近乎完美的情况。
是一种理想状况，而非总能达到，且对于保证组件在其运行条件下可靠性并非必要条件。
可接受条件：组件不必完美但要在其使用环境下保持完整性和可靠性的条件。
制程警示条件：没有影响产品的外形、装配、功能或可靠性的情况。
缺陷条件：产品在其最终使用情况下不足以确保外形、装配或功能的情况。

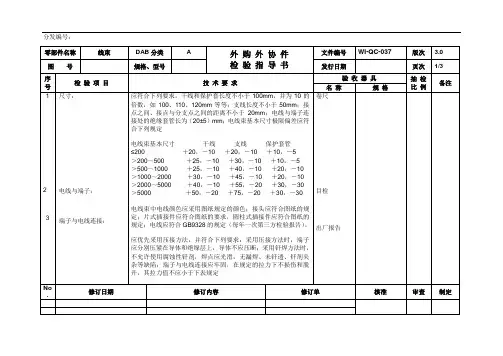

4 线束检验要求4.1导线长度检验长度误差如下表4.2 导线检验4.2.1 外观检验：查看导线型号、规格、颜色等是否符合图纸和下线表的要求。
表一：股线允许损伤范围注一：对于工作在6千伏或更高电压下的导线不允许有股线损伤注二：对于有镀层的导线，不暴露金属基材的视觉异常不看做是损伤剥线后绝缘皮不合格现象说明：4.2.2 尺寸检验：下线长度按下线表要求、剥线长度要求见下表。
4.3 导线的压接4.3.1 导线、压接端子、压接工具的组合与图纸及工艺文件相一致。
4.3.2 导线需要焊接时，导线芯线必须预上锡。
4.3.3 冲压成形接头开口连接筒外观检验:端子各区域图示4.3.3.1 绝缘皮支撑压接部分外观：4.3.3.2 绝缘皮检查窗部分外观：4.3.3.3 导体压接部分外观：4.3.3.4 钟形压口部分外观：4.3.3.5 导体刷部分外观：4.3.4冲压成形接头闭口连接筒外观检验: 端子各区域图示4.3.4.1 绝缘皮支撑压接外观：4.3.4.2 导体压接和钟形压口外观：4.3.5 机制接头外观检验：端子各区域图示：4.3.5.1 绝缘间隙外观：4.3.5.2 导体定位：4.3.5.3 压接外观：4.3.6 裸压接端子的压接连接外观：当线束的线径为0.5mm2-16mm2时，芯线伸出端子紧固孔端面的长度为1.0~2.0mm；当线束的线径大于或等于16mm2时，芯线伸出端子紧固孔端面的长度：2.0~3.0mm。
线束检验报告
检验报告编号：XXXXX
检验单位：XXXX公司
受检单位：XXXX公司
检验时间：XXXX年XX月XX日
一、检验目的
为了保障XXX产品的质量，确保产品符合相关的标准和规范要求，XXX公司委托本检验单位对其生产的线束进行检验。
二、检验方法
本次检验采用常规外观检验、电性能检验和耐环境性检验等多种方法对受检产品进行全面检验。
1. 外观检验
通过对线束的外观进行检查，包括外观颜色、表面缺陷、线束插头连接是否正常等方面的检查，以确认线束的整体外观是否符合标准要求。
2. 电性能检验
通过对线束内部的电气特性进行检验，比如线路的电阻、绝缘电阻、通断性能、耐压性能等方面的检验，以确认线束在使用过程中的电气性能是否稳定可靠。
3. 耐环境性检验
通过模拟不同的环境条件，对线束进行寿命测试和耐热性、阻燃性等方面的检验，以确认线束是否具有足够的环境适应性，保证其在使用过程中的稳定性。
三、检验结果
本次检验的线束全部符合相关标准和规范。
”
四、检验结论
在检验的过程中，该批线束经过严格的检验，符合相关标准和规范要求，线束质量稳定可靠。
建议受检单位继续加强产品品质管理，不断提高产品品质水平，以更好地为用户提供优质的产品和服务。
五、检验人员签字
检验人员1：检验人员2：
签名：签名：
日期：日期：。
