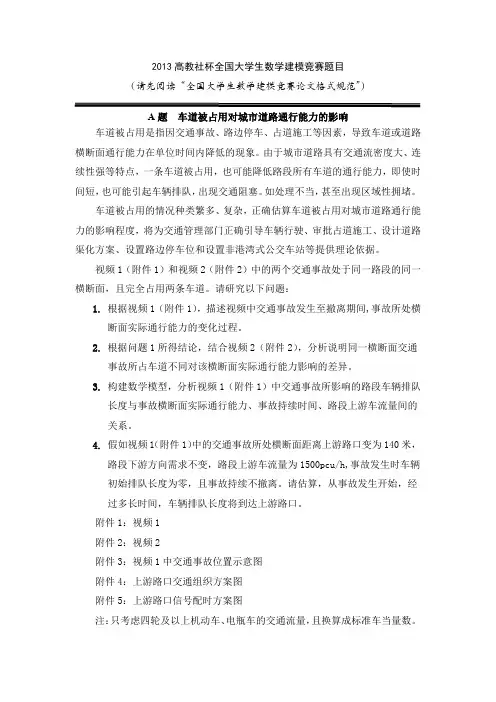

2013高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A题车道被占用对城市道路通行能力的影响车道被占用是指因交通事故、路边停车、占道施工等因素，导致车道或道路横断面通行能力在单位时间内降低的现象。

由于城市道路具有交通流密度大、连续性强等特点，一条车道被占用，也可能降低路段所有车道的通行能力，即使时间短，也可能引起车辆排队，出现交通阻塞。

如处理不当，甚至出现区域性拥堵。

车道被占用的情况种类繁多、复杂，正确估算车道被占用对城市道路通行能力的影响程度，将为交通管理部门正确引导车辆行驶、审批占道施工、设计道路渠化方案、设置路边停车位和设置非港湾式公交车站等提供理论依据。

视频1（附件1）和视频2（附件2）中的两个交通事故处于同一路段的同一横断面，且完全占用两条车道。

请研究以下问题：1.根据视频1（附件1），描述视频中交通事故发生至撤离期间,事故所处横断面实际通行能力的变化过程。

2.根据问题1所得结论，结合视频2（附件2），分析说明同一横断面交通事故所占车道不同对该横断面实际通行能力影响的差异。

3.构建数学模型，分析视频1（附件1）中交通事故所影响的路段车辆排队长度与事故横断面实际通行能力、事故持续时间、路段上游车流量间的关系。

4.假如视频1（附件1）中的交通事故所处横断面距离上游路口变为140米，路段下游方向需求不变，路段上游车流量为1500pcu/h,事故发生时车辆初始排队长度为零，且事故持续不撤离。

请估算，从事故发生开始，经过多长时间，车辆排队长度将到达上游路口。

附件1：视频1附件2：视频2附件3：视频1中交通事故位置示意图附件4：上游路口交通组织方案图附件5：上游路口信号配时方案图注：只考虑四轮及以上机动车、电瓶车的交通流量，且换算成标准车当量数。

附件3视频1中交通事故位置示意图附件4附件5上游路口信号配时方案本题附件1、2的数据量较大，请竞赛开始后从竞赛合作网站“中国大学生在线”网站下载：试题专题页面：/service/jianmo/index.shtml试题下载地址：/service/jianmo/sxjmtmhb/2013/0525/969401.shtml2013高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）B题碎纸片的拼接复原破碎文件的拼接在司法物证复原、历史文献修复以及军事情报获取等领域都有着重要的应用。

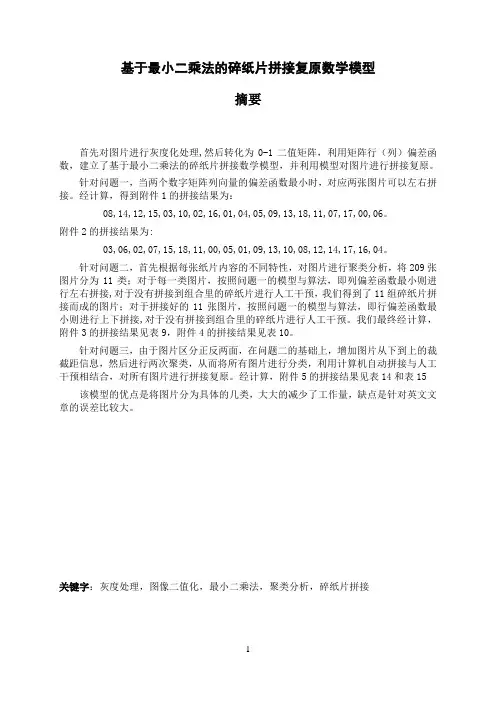

基于最小二乘法的碎纸片拼接复原数学模型摘要首先对图片进行灰度化处理,然后转化为0-1二值矩阵，利用矩阵行（列）偏差函数，建立了基于最小二乘法的碎纸片拼接数学模型，并利用模型对图片进行拼接复原。

针对问题一，当两个数字矩阵列向量的偏差函数最小时，对应两张图片可以左右拼接。

经计算，得到附件1的拼接结果为：08,14,12,15,03,10,02,16,01,04,05,09,13,18,11,07,17,00,06。

附件2的拼接结果为:03,06,02,07,15,18,11,00,05,01,09,13,10,08,12,14,17,16,04。

针对问题二，首先根据每张纸片内容的不同特性，对图片进行聚类分析，将209张图片分为11类；对于每一类图片，按照问题一的模型与算法，即列偏差函数最小则进行左右拼接,对于没有拼接到组合里的碎纸片进行人工干预，我们得到了11组碎纸片拼接而成的图片；对于拼接好的11张图片，按照问题一的模型与算法，即行偏差函数最小则进行上下拼接,对于没有拼接到组合里的碎纸片进行人工干预。

我们最终经计算，附件3的拼接结果见表9，附件4的拼接结果见表10。

针对问题三，由于图片区分正反两面，在问题二的基础上，增加图片从下到上的裁截距信息，然后进行两次聚类，从而将所有图片进行分类，利用计算机自动拼接与人工干预相结合，对所有图片进行拼接复原。

经计算，附件5的拼接结果见表14和表15该模型的优点是将图片分为具体的几类，大大的减少了工作量，缺点是针对英文文章的误差比较大。

关键字：灰度处理，图像二值化，最小二乘法，聚类分析，碎纸片拼接一、问题重述碎纸片的拼接复原技术在司法鉴定、历史文献修复与研究、军事情报获取以及故障分析等领域都有着广泛的应用。

近年来，随着德国“斯塔西”文件的恢复工程的公布，碎纸文件复原技术的研究引起了人们的广泛关注。

传统上，拼接复原工作需由人工完成，准确率较高，但效率很低。

特别是当碎片数量巨大，人工拼接很难在短时间内完成任务。

精心整理碎纸片的拼接复原【摘要】：碎纸片拼接技术是数字图像处理领域的一个重要研究方向，把计算机视觉和程序识别应用于碎纸片的复原，在考古、司法、古生物学等方面具有广泛的应用，具有重要的现实意义。

本文主要结合各种实际应用背景，针对碎纸机绞碎的碎纸片，基于计算机辅助对碎纸片进行自动拼接复原研究。

针对问题1，依据图像预处理理论，通过matlab程序处理图像，将图像转化成适合于计算机处理的数字图像，进行灰度分析，提取灰度矩阵。

对于仅纵切的碎纸片，根据矩阵的行提取理论，将。

建中的任一列与矩阵值，序列号。

将程序进行循环操作，得到最终的碎片自动拼接结果。

、；分别作为新生成的矩阵、。

，将矩阵中的任一列分别与矩阵中每一列代入模型，所得p值对应的值即为横排序；将矩阵中的任一行分别于矩阵中的任一行代入模型，所得q值对应的值即为列排序。

循环进行此程序，得计算机的最终运行结果。

所得结果有少许误差，需人工调制，更正排列顺序，得最终拼接结果。

针对问题3，基于碎纸片的文字行列特征，采用遗传算法，将所有的可能性拼接进行比较，进行择优性选择。

反面的排序结果用于对正面排序的检验，发现结果有误差，此时，进行人工干预，调换碎纸片的排序。

【关键词】:灰度矩阵欧式距离图像匹配自动拼接人工干预一、问题重述破碎文件的拼接在司法物证复原、历史文献修复以及军事情报获取等领域都有着重要的应用。

传统上，大量的纸质物证复原工作都是以人工的方式完成的，准确率较高，但效率很低。

特别是当碎片数量巨大，人工拼接不但耗费大量的人力、物力，而且还可能对物证造成一定的损坏。

随着计算机技术的发展，人们试图把计算机视觉和模式识别应用于碎纸片复原，开展对碎纸片自动拼接技术的研究，以提高拼接复原效率。

试讨论一下问题，并根据题目要求建立相应的模型和算法：、附件4(1)(2)(3)(4)纸片的自动拼接。

问题1：根据图像预处理理论，通过程序语言将图像导入matlab程序，对图像进行预处理，将碎纸片转换成适合于计算机处理的数字图像形式，并对数字图像进行灰度分析，提取灰度矩阵。

表错误！未找到引用源。

.1 单面印刷文字碎纸片（附件1：中文）复原后序号表位置 1 2 3 4 5 6 7 8 9 10 图片008 014 012 015 003 010 002 016 001 004 位置11 12 13 14 15 16 17 18 19图片005 009 013 018 011 007 017 000 006注：扩展名为.bmp，下同表错误！未找到引用源。

.2 单面印刷文字碎纸片（附件2：中文）复原后序号表位置 1 2 3 4 5 6 7 8 9 10 图片003 006 002 007 015 018 011 000 005 001 位置11 12 13 14 15 16 17 18 19图片009 013 010 008 012 014 017 016 004表4.3 单面印刷文字碎纸片（附件3：中文）复原后序号表表4.4 单面印刷文字碎纸片（附件4：英文）复原后序号表表4.6 双面印刷文字碎纸片（附件5：英文）复原后序号表2复原图见下页附录G主要算法程序%部分求解代码b=[];c=[];filename=cell(1,19);for i=0:18filename(i+1)={[sprintf('%03d',i) '.bmp']};a=imread(['附件2\\' filename{i+1}]);a=im2bw(a);b=[b a(:,72)]; %每片最后一列c=[c a(:,1)]; %每片第一列endminnonzero=[]; %匹配到最小的非0个数matchresult=[]; %匹配结果for k=1:19matindex=-1;minnonzero(k)=size(b,1);if size(nonzeros(b(:,k)),1)~=size(b(:,k),1) for i=1:19d=c(:,i)-b(:,k);nonzero=size(nonzeros(d),1);%for j=1:size(d,1)% if d(j)% nonzero=nonzero+1;% end%endif nonzero<minnonzero(k)minnonzero(k)=nonzero;matindex=i;endendelsematindex=0; %是纸张的两端endmatchresult(k)=matindex;endmatchresult=matchresult-1;newfile=cell(1,19);index=-1;for i=19:-1:1for j=1:19%matchresult(j)if matchresult(j)==indexnewfile(i)=filename(j);index=j-1;break;endendendj=1:19;%xlswrite('result.xls',filename,'第一问','B6');%xlswrite('result.xls',matchresult,'第一问','B7'); %xlswrite('result.xls',minnonzero,'第一问','B8'); xlswrite('result.xls',j,'第一问','B4');xlswrite('result.xls',newfile,'第一问','B5');a=[];for i=0:18a=[a imread(['附件2\\' newfile{i+1}])]; endimshow(a)。

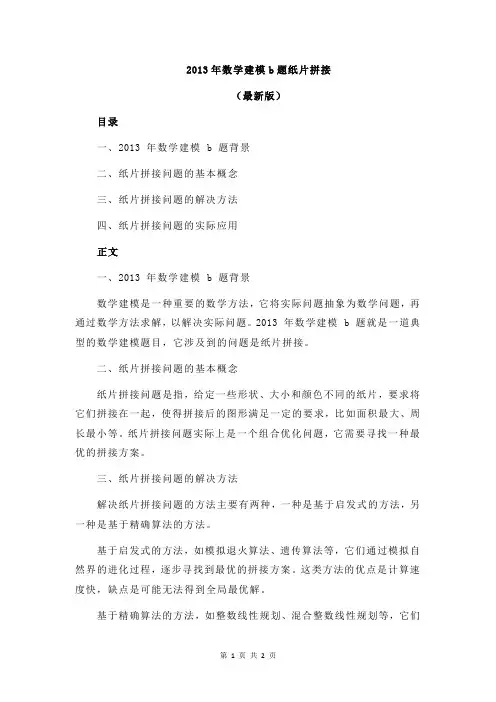

2013年数学建模b题纸片拼接
（最新版）
目录
一、2013 年数学建模 b 题背景
二、纸片拼接问题的基本概念
三、纸片拼接问题的解决方法
四、纸片拼接问题的实际应用
正文
一、2013 年数学建模 b 题背景
数学建模是一种重要的数学方法，它将实际问题抽象为数学问题，再通过数学方法求解，以解决实际问题。

2013 年数学建模 b 题就是一道典型的数学建模题目，它涉及到的问题是纸片拼接。

二、纸片拼接问题的基本概念
纸片拼接问题是指，给定一些形状、大小和颜色不同的纸片，要求将它们拼接在一起，使得拼接后的图形满足一定的要求，比如面积最大、周长最小等。

纸片拼接问题实际上是一个组合优化问题，它需要寻找一种最优的拼接方案。

三、纸片拼接问题的解决方法
解决纸片拼接问题的方法主要有两种，一种是基于启发式的方法，另一种是基于精确算法的方法。

基于启发式的方法，如模拟退火算法、遗传算法等，它们通过模拟自然界的进化过程，逐步寻找到最优的拼接方案。

这类方法的优点是计算速度快，缺点是可能无法得到全局最优解。

基于精确算法的方法，如整数线性规划、混合整数线性规划等，它们
通过建立数学模型，精确求解拼接问题。

这类方法的优点是能得到全局最优解，缺点是计算过程复杂，需要大量的计算资源。

四、纸片拼接问题的实际应用
纸片拼接问题在实际生活中有着广泛的应用，比如在制造业中，它可以用于优化材料的切割方案，提高材料的利用率；在图像处理中，它可以用于图像的拼接，提高图像的分辨率等。

参赛密码（由组委会填写）第十届华为杯全国研究生数学建模竞赛学校南京邮电大学参赛队号10293015队员姓名1.仲伟奇2.卢诗尧3.江爱珍参赛密码（由组委会填写）第十届华为杯全国研究生数学建模竞赛题 目 功率放大器非线性特性及预失真建模摘 要：本文根据函数逼近Weierstrass 定理对功放的非线性特性建立多项式数学模型。

对于无记忆功放，直接用matlab 中polyfit 函数或矩阵运算求解，用NMSE 值来评价不同阶数所得的多项式模型，最终将多项式模型的阶数定为4，此时47.13NMS dB E -=，系数详见4.1.3；根据线性原则和两个约束条件建立预失真的多项式模型，采用查表法求得预失真器的输入和输出，建立目标误差函数21ˆmin |()()|Nn GE z n z n ==-∑，用polyfit 函数或矩阵运算求解，最终根据GE 值最小确定多项式阶数为12, 此时-50.877B NMSE d =，系数详见4.2.3。

对于有记忆功放，在无记忆的基础上建立模型，增加延迟项来表征记忆效应，通过矩阵运算求解，然后用NMSE 值评估确定记忆效应多项式阶数为4，记忆深度为3，此时44.3839NMSE dB =-，系数详见4.3.3；根据功放的非线性模型，，建立预失真器的有记忆效应多项式模型，利用功放的输入输出数据间接得到预失真器的输入输出，再用矩阵运算，用NMSE 值来评估确定阶数为4，记忆深度为3，系数详见4.4.3，此时19.0058NMSE dB =-。

运用自相关函数和功率谱密度是一对傅里叶变换对的性质，对自相关函数作傅里叶变换求得功率谱密度，分析得出传输信道范围，最终得出输入信号、有无预失真补偿三类信号的A C P R 值分别为47.1212dB-，37.4586dB -，38.7557dB -，得出预失真补偿后的ACPR 值要比补偿前要小。

关键词：数据拟合 查表法 NMSE/EVM 评价 矩阵运算 多项式模型功率放大器非线性特性及预失真建模一问题重述1.1 问题引入信号的功率放大是电子通信系统的关键功能之一，其实现模块称为功率放大器（PA，Power Amplifier），简称功放。

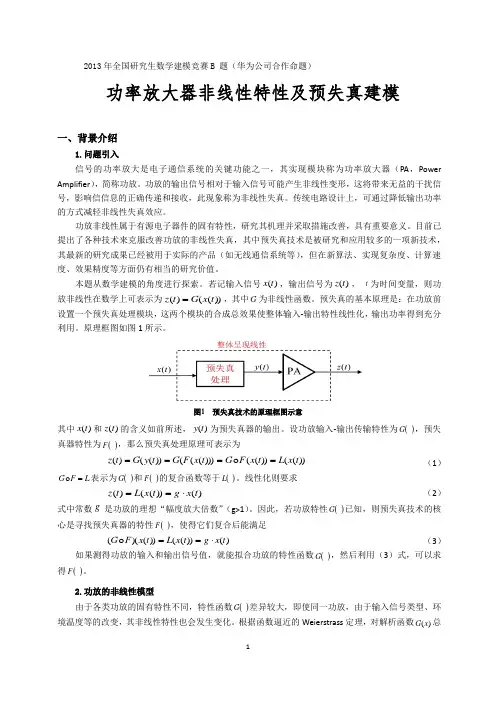

2013年全国研究生数学建模竞赛B 题（华为公司合作命题）功率放大器非线性特性及预失真建模一、背景介绍1.问题引入信号的功率放大是电子通信系统的关键功能之一，其实现模块称为功率放大器（PA ，Power Amplifier ），简称功放。

功放的输出信号相对于输入信号可能产生非线性变形，这将带来无益的干扰信号，影响信信息的正确传递和接收，此现象称为非线性失真。

传统电路设计上，可通过降低输出功率的方式减轻非线性失真效应。

功放非线性属于有源电子器件的固有特性，研究其机理并采取措施改善，具有重要意义。

目前已提出了各种技术来克服改善功放的非线性失真，其中预失真技术是被研究和应用较多的一项新技术，其最新的研究成果已经被用于实际的产品（如无线通信系统等），但在新算法、实现复杂度、计算速度、效果精度等方面仍有相当的研究价值。

本题从数学建模的角度进行探索。

若记输入信号)(t x ，输出信号为)(t z ， t 为时间变量，则功放非线性在数学上可表示为))(()(t x G t z =，其中G 为非线性函数。

预失真的基本原理是：在功放前设置一个预失真处理模块，这两个模块的合成总效果使整体输入-输出特性线性化，输出功率得到充分利用。

原理框图如图1所示。

图1 预失真技术的原理框图示意其中)(t x 和)(t z 的含义如前所述，)(t y 为预失真器的输出。

设功放输入-输出传输特性为()G ，预失真器特性为()F ，那么预失真处理原理可表示为))(())(()))((())(()(t x L t x F G t x F G t y G t z ==== （1）L F G = 表示为()G 和()F 的复合函数等于()L 。

线性化则要求)())(()(t x g t x L t z ⋅== （2） 式中常数g 是功放的理想“幅度放大倍数”（g>1）。

因此，若功放特性()G 已知，则预失真技术的核心是寻找预失真器的特性()F ，使得它们复合后能满足)())(())()((t x g t x L t x F G ⋅== （3） 如果测得功放的输入和输出信号值，就能拟合功放的特性函数()G ，然后利用（3）式，可以求得()F 。

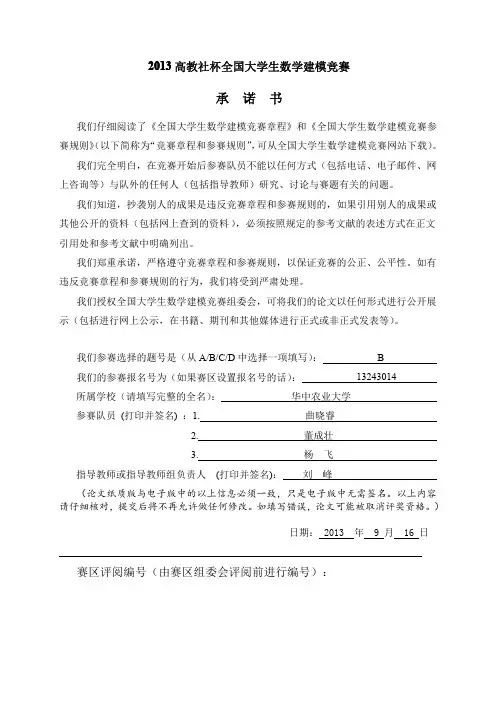

2013全国大学生数学建模比赛B 题-答案2013高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。

我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。

我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。

如有违反竞赛规则的行为，我们将受到严肃处理。

我们参赛选择的题号是（从A/B/C/D中选择一项填写）： B我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：重庆邮电大学参赛队员(打印并签名) ：1.2.3.指导教师或指导教师组负责人(打印并签名)：日期： 2013 年 9 月 13 日赛区评阅编号（由赛区组委会评阅前进行编号）：2013高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：评阅人评分备注全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：碎纸片的拼接复原摘要本文研究的是碎纸片的拼接复原问题。

由于人工做残片复原虽然准确度高，但有着效率低的缺点，仅由计算机处理复原，会由于各类条件的限制造成误差与错误，所以为了解决题目中给定的碎纸片复原问题，我们采用人机结合的方法建立碎纸片的计算机复原模型解决残片复原问题，并把计算机通过算法复原的结果优劣情况作为评价复原模型好坏的标准，通过人工后期的处理得到最佳结果。

面对题目中给出的BMP格式的黑白文字图片，我们使用matlab软件的图像处理功能把图像转化为矩阵形式，矩阵中的元素表示图中该位置像素的灰度值，再对元素进行二值化处理得到新的矩阵。

题目每一个附件中的碎纸片均为来自同一页的文件，所以不需考虑残片中含有未知纸张的残片以及残片中不会含有公共部分。

2013高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。

我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。

我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。

如有违反竞赛规则的行为，我们将受到严肃处理。

我们参赛选择的题号是（从A/B/C/D中选择一项填写）： B我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：重庆邮电大学参赛队员(打印并签名) ：1.2.3.指导教师或指导教师组负责人(打印并签名)：日期： 2013 年 9 月 13 日赛区评阅编号（由赛区组委会评阅前进行编号）：2013高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：碎纸片的拼接复原摘要本文研究的是碎纸片的拼接复原问题。

由于人工做残片复原虽然准确度高，但有着效率低的缺点，仅由计算机处理复原，会由于各类条件的限制造成误差与错误，所以为了解决题目中给定的碎纸片复原问题，我们采用人机结合的方法建立碎纸片的计算机复原模型解决残片复原问题，并把计算机通过算法复原的结果优劣情况作为评价复原模型好坏的标准，通过人工后期的处理得到最佳结果。

面对题目中给出的BMP格式的黑白文字图片，我们使用matlab软件的图像处理功能把图像转化为矩阵形式，矩阵中的元素表示图中该位置像素的灰度值，再对元素进行二值化处理得到新的矩阵。

题目每一个附件中的碎纸片均为来自同一页的文件，所以不需考虑残片中含有未知纸张的残片以及残片中不会含有公共部分。

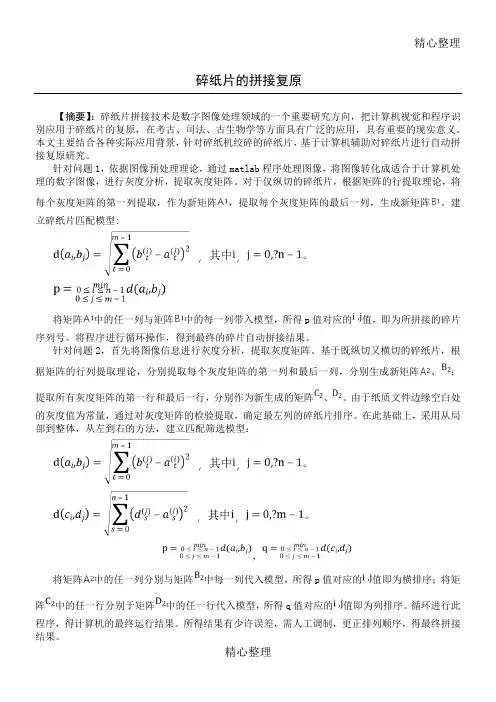

精心整理碎纸片的拼接复原【摘要】：碎纸片拼接技术是数字图像处理领域的一个重要研究方向，把计算机视觉和程序识别应用于碎纸片的复原，在考古、司法、古生物学等方面具有广泛的应用，具有重要的现实意义。

本文主要结合各种实际应用背景，针对碎纸机绞碎的碎纸片，基于计算机辅助对碎纸片进行自动拼接复原研究。

针对问题1，依据图像预处理理论，通过matlab程序处理图像，将图像转化成适合于计算机处理的数字图像，进行灰度分析，提取灰度矩阵。

对于仅纵切的碎纸片，根据矩阵的行提取理论，将每个灰度矩阵的第一列提取，作为新矩阵，提取每个灰度矩阵的最后一列，生成新矩阵。

建立碎纸片匹配模型:将矩阵中的任一列与矩阵中的每一列带入模型，所得p值对应的值，即为所拼接的碎片序列号。

将程序进行循环操作，得到最终的碎片自动拼接结果。

针对问题2，首先将图像信息进行灰度分析，提取灰度矩阵。

基于既纵切又横切的碎纸片，根据矩阵的行列提取理论，分别提取每个灰度矩阵的第一列和最后一列，分别生成新矩阵、；提取所有灰度矩阵的第一行和最后一行，分别作为新生成的矩阵、。

由于纸质文件边缘空白处的灰度值为常量，通过对灰度矩阵的检验提取，确定最左列的碎纸片排序。

在此基础上，采用从局部到整体，从左到右的方法，建立匹配筛选模型：，将矩阵中的任一列分别与矩阵中每一列代入模型，所得p值对应的值即为横排序；将矩阵中的任一行分别于矩阵中的任一行代入模型，所得q值对应的值即为列排序。

循环进行此程序，得计算机的最终运行结果。

所得结果有少许误差，需人工调制，更正排列顺序，得最终拼接结果。

针对问题3，基于碎纸片的文字行列特征，采用遗传算法，将所有的可能性拼接进行比较，进行择优性选择。

反面的排序结果用于对正面排序的检验，发现结果有误差，此时，进行人工干预，调换碎纸片的排序。

【关键词】:灰度矩阵欧式距离图像匹配自动拼接人工干预一、问题重述破碎文件的拼接在司法物证复原、历史文献修复以及军事情报获取等领域都有着重要的应用。
