GSM天线耦合测试报告

基站天线性能综合评估报告（XX分公司网络优化中心）XX分公司为了改善弱覆盖、提高用户满意度，解决网络中的隐形问题，同时借鉴发达省份的成功经验，历时两个多月的时间，选择了使用不同年限、品牌的天线进行综合性能测试。

通过对三阶互调、使用年限、前后比和第一上旁瓣抑制性等指标综合分析，借助更换对比，DT测试、话务KPI综合分析，为网络优化中天线故障排查、是否需要更换和更换标准、以及更换后达到的效果提供了参考依据。

1.本次测试选取的场景、天线、基站数量如下：场景天线数量/根基站数量1.农村弱覆盖投诉1832.高速公路带状覆盖4883.市区干扰点掉话2794.库房新天线抽查10／2.天线性能测试本次采用德国Rosenberger 三阶互调测试仪和扫频仪对天线性能进行测试，同时结合话务统计指标、DT测试数据进行综合分析，最后得出结论。

2.1 天线性能测试结果本次主要对天线自身的主要参数指标：三阶互调（IM）、驻波比（VSWR）、前后比、第一上旁瓣抑制进行测试。

22.1.1 三阶互调合格率参数说明：三阶互调是反映天线综合性能的重要指标，该指标从一定程度上反映了天线的优劣。

目前国标要求≤-107dbm。

本次判定合格的标准如下：三级互调测试标准(dbm)等级大于‐90大于‐107且小于等于‐90小于等于‐107评测不合格可用优良说明：通过本次对天线综合性能的测试，发现较多天线三阶互调不合格（本次测试把IM≤-90dbm的均视为合格,远低于国标要求），这和目前集成度越来越高的基站系统难以匹配。

3.网络KPI指标综合分析本次网络KPI指标的分析是建立在：老天线→集采新天线→KATHREIN高性能天线，分别提取相同时段的话务统计数据，进行多次分析基础之上的。

3.1KPI指标柱状图分析结果说明：天线的三阶互调好坏直接会影响到网络的上行干扰即误码率。

说明：从以上网络KPI指标的改善情况可以看出，由于天线性能的提高，给网络质量带来相对明显的改善，建议长期观察。

天线测试报告规范
目的：
1.为规范天线厂提供的测试报告，提高天线的性能要求，对天线厂
提供的测试报告做下面的要求。

一．铜箔调试阶段：
1.天线的无源数据，包括S11，VSWR等参数的表格。

2.天线的效率测试报告，包括GSM&DCS高中低信道。

3.BT蓝牙天线也需要同样的数据。

二．线切割送样阶段：
1.在有源测试的基础上提供天线的暗室测试报告包括TRP和TIS测
试，辐射方向图。

2.同时需提供天线调试报告内容为：1.目前天线性能的确认2.天线性
能改进建议，3.天线辐射杂散问题需要注意的处理点。

三．开模样品确认阶段：
开模样品确认需要分两个阶段：
1.阶段一如果测试发现开模样品和线切割样品性能差别比较大的情况下，需要提供天线修模确认书。

如果修模后性能良好，再转入下面的程序。

2.天线开模样品性能确认后，需要天线厂提供以下的文件和5PCS的天线做为封样样品，我公司归档保存。

1.天线规格书（附5PCS样品）
2.天线弱信号测试报告
3.天线弹片和支架开模承认书。

GSM天线耦合测试报告1.引言2.测试方法2.1测试设备本次测试使用了一台GSM信号发生器、一台GSM天线和一个天线耦合测试装置。

2.2测试环境测试在一个封闭的无干扰环境中进行。

使用GSM信号发生器产生特定频率和功率的信号，通过测试装置将信号输入到被测试的天线中，观察天线的表现。

2.3测试步骤1)将GSM信号发生器和天线耦合测试装置连接。

2)将测试装置的输出信号连接到被测试的天线。

3)启动GSM信号发生器，并设置特定的频率和功率。

4)观察被测试天线的接收情况，记录信号质量和信号强度。

3.测试结果在测试过程中，我们对多个频率和功率进行了测试，并记录了各个测试条件下的接收情况。

以下是一些测试结果的总结：3.1信号质量测试结果显示，当天线之间的距离足够远时，信号质量良好，无明显的干扰现象。

然而，当天线之间的距离过近时，信号质量下降，出现了明显的干扰。

3.2信号强度在距离相同的情况下，随着信号发生器输出功率的增加，被测试天线接收到的信号强度也随之增强。

然而，当两个天线之间的距离太近时，无论信号发生器输出多高的功率，被测试天线的接收信号强度都有限。

4.结论通过本次测试-当GSM天线之间的距离足够远时，系统的性能良好，信号质量和信号强度都较高。

-当GSM天线之间的距离过近时，会出现严重的耦合现象，信号质量明显下降。

-提高信号发生器的输出功率并不能完全解决天线间耦合问题。

5.建议与改进为了进一步改善系统性能，我们建议采取以下措施：-在安装天线时，保持天线之间的距离充足，避免过近造成的信号耦合。

-在设计系统时，合理布置天线，避免天线之间的相互遮挡。

-可以考虑使用增加天线的数量或者采用高阻抗天线等方式来减小天线间的耦合。

以上为本次GSM天线耦合测试的报告，通过对天线之间的干扰情况的测试和分析，我们可以采取相应的措施来优化系统的性能和稳定性。

这项测试对于GSM系统的建设和维护具有指导意义。

gsm天线测试标准GSM天线测试标准。

GSM（Global System for Mobile Communications）是一种全球性的移动通信标准，它为全球范围内的移动通信提供了统一的技术规范。

在GSM系统中，天线是至关重要的组成部分，它直接影响着移动通信系统的性能和覆盖范围。

因此，对GSM天线进行测试是非常必要的，而且需要遵循一定的测试标准。

首先，对于GSM天线的测试，我们需要明确测试的内容和目的。

GSM天线测试的主要内容包括天线增益、辐射图、频率响应、驻波比、极化特性等。

测试的目的是为了验证天线是否符合设计要求，以及在实际使用中是否能够满足通信系统的需求。

其次，GSM天线测试需要遵循一定的标准和规范。

国际电信联盟（ITU）和欧洲电信标准化协会（ETSI）发布了一系列关于移动通信系统的标准文件，其中包括了GSM天线测试的相关规定。

在进行测试时，需要严格按照这些标准进行操作，以确保测试结果的准确性和可靠性。

在实际测试中，需要使用专业的测试设备和工具，如天线测试仪、信号发生器、频谱分析仪等。

通过这些设备，可以对天线的各项性能进行全面的测试和评估。

同时，测试过程中需要注意环境的影响，尽量选择在开阔的场地进行测试，以减少外界干扰对测试结果的影响。

除了对天线本身的性能进行测试外，还需要对天线与通信系统的配合情况进行测试。

这包括了天线的安装调试、与基站设备的连接以及与移动终端的通信测试等。

只有在真实的工作环境中进行测试，才能全面评估天线的性能和稳定性。

总之，GSM天线测试是保证移动通信系统正常运行的重要环节，它需要严格遵循相关的测试标准和规范，使用专业的测试设备和工具，以确保测试结果的准确性和可靠性。

只有通过全面的测试和评估，才能保证天线在实际使用中能够稳定、高效地工作，为移动通信系统的正常运行提供可靠的支持。

通过以上内容，我们可以清晰地了解到GSM天线测试的重要性和相关的标准规范，以及在实际测试中需要注意的一些关键点。

手机天线报告报告人：xxx报告时间：xxxx年xx月xx日一、背景随着科技的不断发展，手机已经成为了人们日常生活中不可或缺的一部分。

而手机天线作为手机重要的组成部分之一，其作用十分重要。

然而在使用过程中，手机天线也会出现一些问题，影响手机的信号接收情况，从而影响用户的使用体验。

因此，有必要进行对手机天线的测试。

二、测试环境本次测试在实验室内进行，测试环境包括天线测试设备，手机，信号源。

三、测试内容本次测试主要针对以下方面：1. 设备使用过程中天线信号的接收情况；2. 天线接收信号的质量，包括信号强度和信噪比；3. 不同位置信号的接收情况，比较其差异。

四、测试结果经过测试，得出以下结果：1. 手机天线信号接收质量优良，信号强度稳定，信噪比高。

2. 在信号源位置不变的情况下，手机不同位置接收信号情况基本一致，未出现明显的信号受阻情况。

3. 手机在开启网络、WIFI等大流量应用时，天线的信号接收情况稍微有所下降，但整体表现依旧良好。

五、测试结论本次测试结果表明，手机天线在正常使用过程中，信号接收质量表现优良，符合手机天线技术要求，适合日常使用。

但在高流量应用情况下，信号接收情况有所下降，用户应慎重开启相关应用，以保证良好的通信效果。

六、建议1. 用户在购买手机时应注意天线的质量，选择品牌质量保证的手机；2. 避免在高流量应用时进行通话，以尽量避免信号受阻情况；3. 在使用过程中，如发现天线信号接收情况下降较大，应及时进行保养和维修。

七、总结本次测试旨在对手机天线进行评估，通过一系列实验对手机天线的表现进行了全面分析和评估。

结果表明，手机天线在正常使用情况下表现优良，符合要求。

同时，用户应注意日常使用方式，避免影响电话质量，保证良好的通信效果。

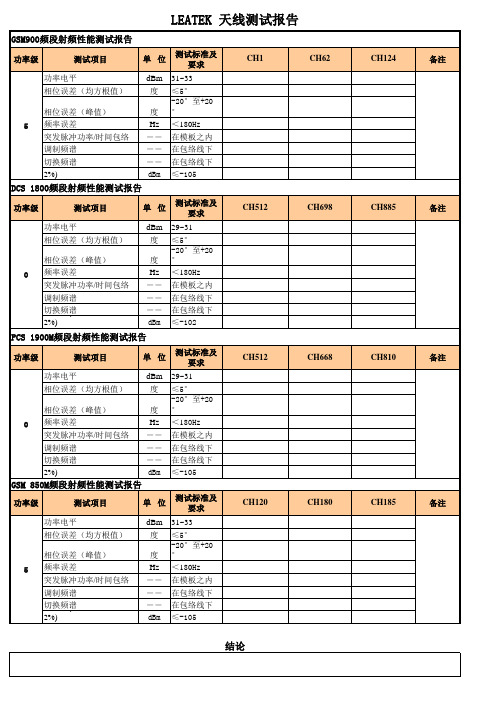

GSM测试总结GSM 测试主要有RF TX和RF RX两部分TX测试项目如下：1 发射功率测试：测试发射机在不同PCL(功率等级)的发射功率(测试信道选1、62、124)发射机载频功率在一个突发脉冲的有用信息比特时间上的平均值测试标准level 5: 33+/-3dbm level8:27+/-3dbmlevel 19: 5+/-5dbm level16:11+/-3dbm2 频率误差：测试发射信号与标准信号的频率差(功率等级为level5，信道选1、62、124)测试标准0.1PPM=10-7GSM900/90HZ DSC1800/180HZ3 相位误差：测试发射信号与标准信号的相位差(功率等级为level5，信道选1、62、124)测试标准峰值相位误差<20。

; 均方根相位误差<5。

4 调制频谱和开关频谱：测试发射信号调制或者切换时对相邻信道的干扰(测试条件同上) 测试标准调制频谱：频率偏移<100Khz时，测量的相对载频功率最大电平0.5db频率偏移为200Khz时，测量的相对载频功率最大电平-30db频率偏移为250Khz时，测量的相对载频功率最大电平-33db频率偏移为400Khz时，测量的相对载频功率最大电平-60db 开关频谱：频率偏移为400Khz时，测量的最大功率电平--19dbm 频率偏移为600Khz时，测量的最大功率电平--21dbm5 载频包络：功率对时间关系，测试发射信号在一个时隙内是否严格满足GSM规定的上升沿、下降沿以及平坦部分的要求(测试条件同上)测试标准：发射功率突发脉冲在GSM规定的功率时间包络内（平坦部分幅度平坦度<1db）RX测试项目如下：1 接收灵敏度：接收机在满足规定的BER条件下的最小输入电平(class2 , 信道1、62、124)(测试仪器发送信号，GSM接收后调制发出，由测试仪表对比计算BER)测试标准：-102dbm BER=2.44%2接收电平：测量BCH信道在不同功率级别时的接收电平(功率等级为level5，信道选62) 测试标准：BCH ：-60dbm RX LEV：50+/-4电平：-102dbm RX LEV：8+/-4-80dbm RX LEV：30+/-43接收质量：测试BCH信道不同功率级别通信时接收误码率(功率等级为level5，信道62) 测试标准：BCH ：-100dbm RX QUALITY=0 (BER<0.2%)-102dbm RX QUALITY<=4 1SB(4 1SB:1.61%<ber<3.2%)< p="">-80/-60dbm RX QUALITY<=1 1SB(1 1SB: 0.21%<ber<0.4%)< p="">(RX QUALITY=2, 0.41%<ber<0.8%)< p=""> </ber<0.8%)<> </ber<0.4%)<></ber<3.2%)<>。

MT8820A GSM耦合测试步骤
一．开机进入界面后按“Std”，屏幕右边会显示仪器所有安装的网络制式，选择对应GSM 的网络制式
二．按“Preset”，再按F1(Preset)对仪器复位
三．设置线损
1．按“Config”
2．按F1(System Config)
3．按U5(External Loss Screen)
4．设置相应的频率和线损值，例如：Frequency[MHz]设置为900MHz，DL(Main)[dB]设置为8.00，UL(Main)[dB]设置为8.00，DL(AUX)[dB]设置为8.00 5．线损设置完成后，按U1(Back To GSM)返回测试界面
四．设置参数
1．将External Loss由“Off”设置为“Common”
2．将Output Level设置为“-50 dBm”
3．将MS Power Level设置为“5”
4．如切换到DCS1800，则将TCH Channel&Frequency更改为“512”，MS Power Level 更改为“0”
五．连接耦合板到MT8820A Input/Output（Main 1）端口，将被测手机插入GSM测试白卡放置于耦合板上并开机，等待注册。

六．当MT8820A的屏幕上方出现Idle(Regist)，表明手机已注册上。

然后手机拨号或按Start Call呼叫手机。

如不插GSM测试白卡，则用手机拨打112。

当屏幕上方变为“Communication”表明手机与MT8820A已建立连接。

按“Contionuous”显示所有测试数据
七．按“Focus”切换到Fundamental界面，显示各测试项目。
