＊１：根据实际生产计划设定生产数量，当机器生产到此数量后就会自动停机不再生产了，它可以减少人工统计生产数量的时间，避免多生产或少生产，减少原材料的浪费．＊２：基板固定的三种方式应根据实际生产的情况来确定（在有这个装置的情况下），一般柔性的较薄的基板不易使用边夹定位，基板易变形而影响贴装效果，应采用定位针加顶针定位．＊３：固定开始时间指机器主挡块处基板检出传感器感应到基板后开始固定基板的时间，它是一个延时设置，即在检出传感器感应到基板后推迟固定的时间，它的主要作用是当基板太大或太厚、传送速度慢时，避免基板传送不到位而导致机器无法进行固定（使用ＰＩＮ定位时）、标记点偏离识别范围无法进行贴装，如基板反面有元件时容易导致元件被损坏或报废．因此应根据具体情况设置固定延迟时间，有效范围在０．０～１．９秒．＊４：固定开始的高度也就是一块基板贴装完成后顶针装置下降的高度，当一块基板贴装完成，顶针装置下降后开始送板，基板背面已有元件时，如此时顶针装置下降的高度不够则会导致元件与顶针装置相互碰撞，因此应根据基板的具体情况来设定这个值．＊５：传送带空转主要是针对特殊形状的基板（缺口、中间有孔等），它是一个延时的设置，当出口传感器感应到基板后呈ＯＮ状态，当基板离开传感器后呈ＯＦＦ状态，此设置即在传感器ＯＦＦ后继续转动的时间，以避免生产特殊形状的基板时出口传感器对出板识别错误，它的设定范围为０．０～０．９秒，如生产基板形状正常则设为０．＊６：元件画像校正功能，正常校正指在元件识别成功后对偏差进行补偿后再贴片．无视错误指识别成功后不对偏差进行补偿贴片．机器是根据吸嘴的中心位置进行贴装的．＊７：此参数是指机器在进行元件吸取和贴装时是否进行真空检测，如选择不使用，在元件吸取和贴装里面的真空检测设置将无效．＊８：补料的三种方式具体过程是：１：贴完一组后补料需要预先将元件按大小类型或高低等进行分类，如在贴装某一组料时有抛料，机器会在这组元件贴装完进行补料后再进行下一组料的贴装，一般是先贴小元件再贴大的高度高的元件，好处是可以避免元件相互碰撞；２：贴完一小块后补料指机器在贴装过程中抛料后不会立即进行补料而要等这个拼块贴装结束再进行补料，然后再继续下一拼块的贴装．３：自动进行补料指机器自动选择补料的时间．以上三种方式前两种较第三种耗时，原因是机器都要进行一次单独的运行去补这个料，而自动补料时机器则是在吸取别的原件且在最佳时机时进行，不会浪费时间．但对于有大型和高度较高的基板不宜用后两种，有可能会导致元件撞件，应根据具体情况使用．＊９：这个功能有两种模式，１：不使用．２；使用．当设置为使用时，机器在贴装完上一片基板后，在传送基板的同时继续吸取下一块基板的元件，之后再到指定的位置等待下一块基板固定好后进行标记识别和贴装，此功能的优点是节约机器等待送板和进板这段时间，可以提高生产效率．＊贴片头等待进板时停的位置距离基板越近越省时，最佳地方是第一个标记点上方，当基板固定好后无需再移动头部即可进行第一个标记点的识别，此位置在机器参数中可以进行示教．＊１０：在这里显示的数字即该标记在标记库中的序号，选择时按＜数据库＞按钮，＜数据库一览＞画面显示，从中选择复制样本数据，按＜设置＞按钮，实施复制即可．＊１１＊１２＊１３：照明级别在标记识别时被分成几个领域，在各个领域分别设定照明级别，但必须注意要根据基板和标记的材质＊１４：元件所使用的吸嘴，这个设置确定哪个类型的吸嘴可以用来吸取该元件，应注意，机器参数中已经对元件和吸嘴作了具体的规定，选择时应根据元件具体大小拉选择相应的吸嘴，如果选择错误机器将出报错警告提醒且无法运行！＊１５：送料器的类型，送料器按大小分有：8mm、12mm、16mm、24mm、32mm、44mm、56mm。
1、初始化 01V9 62、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化 01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。
步骤如下：1 确保 01V96 的电源关闭。
2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。
片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。
取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。
当01V96的内部信息重写后，01V96就回到了工厂设定。
4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD按钮，然后按[ENTER]。
密码就重新设定成“1234”。
如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。
检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。
可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。
1Status （状态）如果状态显示“Okay”，说明电池的电量充足。
如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。
否则会引起01V96的记忆数据丢失。
2Ver X.XX (X.XX 是版本号。
)显示当前的系统版本。
当您要进行系统软件升级之前，一定要先检查当前系统版本。
请访问以下网站检查最新系统的版本号码：com/通常用场景记忆页面来存储和调入场景在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。
1 把您要作为场景保存的 01V96 参数调节好。
2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。
3 旋转参数轮或者是按[INC]/[DEC]按钮来选择场景记忆，移动光标到其中一个按钮，然后按[ENTER]。
Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。
• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。
技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。
雅马哈调音台使用说明图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ 到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈调音台使用说明（教程）POWERED MIXERPOWERED MIXER 使用说明书ZH发挥调音台的最佳性能第12～18页速成指南第7～11页2EMX5014C 使用说明书 The above warning is located on the rear of the unit.Explanation of Graphical SymbolsThe lightning ?ash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of suf?cient magnitude to constitute a risk of electric shock to persons.The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating andmaintenance (servicing) instructions in the literature accompanying the product.IMPORTANT SAFETY INSTRUCTIONS1Read these instructions.2Keep these instructions.3Heed all warnings.4Follow all instructions.5Do not use this apparatus near water.6Clean only with dry cloth.7Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.8Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampli?ers) that produce heat.9Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ?t into your outlet, consult an electrician for replacement of the obsolete outlet.10Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.11Only use attachments/accessories speci?ed by the manufacturer.12Use only with the cart, stand, tripod, bracket, or table speci?ed by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.13Unplug this apparatus duringlightning storms or when unused for long periods of time.14Refer all servicing to quali?ed service personnel. Servicing is required when the apparatus has beendamaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has beenexposed to rain or moisture, does not operate normally, or has been dropped.(98-6500)WARNINGTO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APP ARA TUS TO RAIN OR MOISTURE.IMPORTANTPlease record the serial number of this unit in the space below.Model:Serial No.:The serial number is located on the bottom or rear of the unit.Retain this Owner’s Manual in a safe place for future reference.使用说明书 EMX5014C 3(5)-4请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。
AG是Yamaha 2015年最新推出的一款网络直播·K歌·带声卡调音台，它集传统声卡与调音台功能于一身，并兼具声卡的信号数模转换功能与调音台的混音功能。
Yamaha自1887年成立至今，已经128年了，名副其实的百年老店金字招牌。
产品线从键盘类乐器、管乐器、弦乐器、打击乐器，直至专业音响领域都有涉猎，而AG就是在这具有丰富制造经验的百年老店中诞生的。
AG除了有模拟部分手动操作的界面外，还有安装于计算机中的软件界面，我们称之为AG DSP Controller （点击进入下载页面）。
QJ（笔者）的意思是，要玩好AG，就必须掌握AG DSP Controller。
接下去的整个攻略都是围绕AG DSP Controller，由浅入深地给广大AG调音台用户介绍的。
可能，进行网络直播的用户使用最多的是效果器部分，一定要好好啃一下AG DSP Controller大攻略之进阶篇——效果器·进阶篇。
一打开A G D S P C o n t r o l l e r，可以看到这里提供了两种模式：E A S Y【简易】和E X P E R T【专家】模式。
EASY【简易】模式非常简单，只有3个大旋钮，每个旋钮的左右各有一个标记，现在我们对其一一进行分析。
· CH 1 MIC Tone：表示第一路话筒信号声音。
左边偏向乐器输入，右边偏向人声，可根据你的实际使用及个人偏好进行旋转调节，获得最好的音色。
· AMP SIM：是AG Guitar Amp Simulator的缩写，也就是吉他音箱模拟器效果，左右分别代表了电箱吉他和电吉他，可根据演奏的实际情况来进行调节。
· Effect【效果】：代表效果器音量的大小，左边量小，右边量大。
接下去，我们切换到E X P E R T【专家】模式看一下。
一旦你点击E X P E R T【专家】模式，就会出现一个如下图的对话框显示：A G03/A G06的同步设置将被改变。

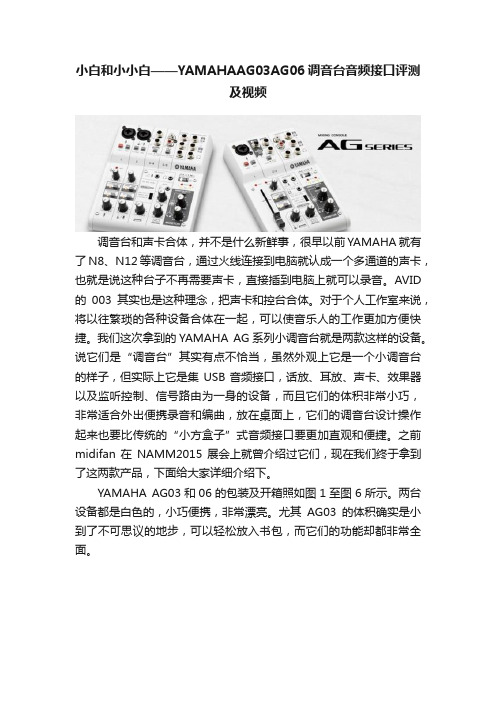

小白和小小白——YAMAHAAG03AG06调音台音频接口评测及视频调音台和声卡合体，并不是什么新鲜事，很早以前YAMAHA就有了N8、N12等调音台，通过火线连接到电脑就认成一个多通道的声卡，也就是说这种台子不再需要声卡，直接插到电脑上就可以录音。
AVID 的003其实也是这种理念，把声卡和控台合体。
对于个人工作室来说，将以往繁琐的各种设备合体在一起，可以使音乐人的工作更加方便快捷。
我们这次拿到的YAMAHA AG系列小调音台就是两款这样的设备。
说它们是“调音台”其实有点不恰当，虽然外观上它是一个小调音台的样子，但实际上它是集USB音频接口，话放、耳放、声卡、效果器以及监听控制、信号路由为一身的设备，而且它们的体积非常小巧，非常适合外出便携录音和编曲，放在桌面上，它们的调音台设计操作起来也要比传统的“小方盒子”式音频接口要更加直观和便捷。
之前midifan在NAMM2015展会上就曾介绍过它们，现在我们终于拿到了这两款产品，下面给大家详细介绍下。
YAMAHA AG03和06的包装及开箱照如图1至图6所示。
两台设备都是白色的，小巧便携，非常漂亮。
尤其AG03的体积确实是小到了不可思议的地步，可以轻松放入书包，而它们的功能却都非常全面。
图1：声卡开箱照图2：AG06和03的包装盒都是白色的图3：AG03包装盒图4：盒子侧面上印有Cubase AI的标记，说明产品是附送软件的图5：盒子背面，产地：印尼图6：内部包装都是纸质的，没有泡沫塑料，体现环保理念两款声卡的外观照片如图7至图18所示。
看图说话。
图7:小白和小小白在一起如图7所示，我们可以看到两者基本布局都是一样的，最大的区别就是输入口的不同。
AG03是三路输入，而AG06是6路输入。
不过，三路输入的AG03却有一个推子，而更高端一些的AG06却没有推子，所有输入电平控制都是旋钮。
对于桌面使用来说，推子显然比旋钮要更方便更直观，我们认为之所以AG06没有使用推子设计，是为了控制产品体积。
1、speaker?setup?(扬声器设置)这里有两个选项，auto?setup(自动设置)和manual?setup(手动设置)，第一项是雅马哈有名的YPAO(透过声场自动补正机能)技术，自动检测定位的声场程序，所以安装好影院后首先要运行它，运行是时候切记环境要安静，不可发出任何声音，以免被麦克风捕捉，造成误判断。
?当auto?setup运行完毕后，我们就能进入manual?setup，手动调节设置进行优化了。
? manual?setup里的哥优化的设置如下，?bass?out(低音出)选both(两者都)，即主箱和炮同时输出低音?front(前)、center(中心)、sur?L/R都选small，即主箱、中置、环绕都设置为小，将低音输出任务交给炮。
?Crossover(交叉)选80hz，这个选项非常重要，即功放的分频点设置为80hz，意思是讲80hz 以下的频率交给炮来输出，以上的频率交给其他音箱输出，俗称的cut(削减)点，直译为频率割断点。
需要注意的是，我们常用的5.1声道音轨有两种，一是ac3，二是dts，这两种音轨自身的分频点定义是不一样的，ac3的定义的分频点是100hz，dts定义的分频点是80hz。
设置分频点的技巧是，根据炮的体质来设置，比如，炮的体质越好，低音下潜越深，我们分频点就可以设置得较低，这也是为什么很多发烧的炮即超低音炮一般将分频点设置为60hz；但反之，如果你的炮体质较差，而你将低音炮的分频点又设置的很低，结果就变成你的炮发不出低音了，这种情形就要调高分频点，可以设置为100hz，有的朋友看到这要问了，那我把分频点调高点不就行了，比如120hz，也不行！为什么？因为ac3和dts定义的非低音也经由炮输出了，就会造成低音发混，而且会形成驻波，即环境消化不了低音，这也是我前面说到炮难调的原因之一。
问题到这还没结束，要知道除了功放有分频点，有源炮本身也有分频点旋钮，但这两个分频点有优先级的顺序，最先级的是功放，所以炮上的分频点可以设置的很高，比如150-180hz，因为输入炮的信号已经被功放cut 了。
（AG系列）请告诉我eq，压缩，效果器的详细调节方法搭载于AG03/AG06上的EQ、压缩和效果器（混响）都可以通过叫做AG DSP CONTROLLER的专用控制软件，来对参数进行详细的调节。
首先请通过以下的步骤，下载以及安装AG DSP CONTROLLER◆AG DSP CONTROLLER的安装※在AG DSP CONTROLLER安装完成之后，再连接AG调音台和电脑。
※如果在Windows操作系统环境下使用的话，需要事先安装Yamaha Steinberg USB Driver。
如果还没有安装驱动的，请在以下链接下载驱动・Yamaha Steinberg USB Driver※Mac操作系统环境下，由于使用的是Mac OS标准的驱动，无需安装驱动1-1．在以下链接下载AG DSP Controller・AG DSP Controller1-2．请确认电脑所有的应用程序已关闭1-3．解压1-1中所下载的zip文件，启动文件夹中的安装程序在使用windows的情况下，请双击（setup.exe）文件1-4. 按照安装画面提示，安装AG DSP CONTROLLER1-5. AG DSP CONTROLLER安装完成后，重启电脑1-6. 用USB线直接连接AG03调音台和电脑。
实行以上操作完成AG DSP CONTROLLER的安装。
◆AG DSP CONTROLLER的操作说明AG DSP CONTROLLER有两种模式可供选择。
各模式的切换可在AG DSP CONTROLLER的字样边的按钮处完成。
如果想进行简单的调整，则使用（easy）模式，详细的调整则使用（expert）模式来调节。
如要设置调音台的通道一，则在上半画面的CH1进行设置同样，如要设置调音台的通道一，则在下半画面的CH2进行设置◆压缩、EQ的设定可以设定各个通道的压缩和EQ点击图中红框圈出的按钮可以切换效果的开启/关闭。
AG是Yamaha 2015年最新推出的一款网络直播·K歌·带声卡调音台，它集传统声卡与调音台功能于一身，并兼具声卡的信号数模转换功能与调音台的混音功能。
Yamaha自1887年成立至今，已经128年了，名副其实的百年老店金字招牌。
产品线从键盘类乐器、管乐器、弦乐器、打击乐器，直至专业音响领域都有涉猎，而AG就是在这具有丰富制造经验的百年老店中诞生的。
AG除了有模拟部分手动操作的界面外，还有安装于计算机中的软件界面，我们称之为AG DSP Controller （点击进入下载页面）。
QJ（笔者）的意思是，要玩好AG，就必须掌握AG DSP Controller。
接下去的整个攻略都是围绕AG DSP Controller，由浅入深地给广大AG调音台用户介绍的。
可能，进行网络直播的用户使用最多的是效果器部分，一定要好好啃一下AG DSP Controller大攻略之进阶篇——效果器·进阶篇。
一打开A G D S P C o n t r o l l e r，可以看到这里提供了两种模式：E A S Y【简易】和E X P E R T【专家】模式。
EASY【简易】模式非常简单，只有3个大旋钮，每个旋钮的左右各有一个标记，现在我们对其一一进行分析。
· CH 1 MIC Tone：表示第一路话筒信号声音。
左边偏向乐器输入，右边偏向人声，可根据你的实际使用及个人偏好进行旋转调节，获得最好的音色。
· AMP SIM：是AG Guitar Amp Simulator的缩写，也就是吉他音箱模拟器效果，左右分别代表了电箱吉他和电吉他，可根据演奏的实际情况来进行调节。
· Effect【效果】：代表效果器音量的大小，左边量小，右边量大。
接下去，我们切换到E X P E R T【专家】模式看一下。
一旦你点击E X P E R T【专家】模式，就会出现一个如下图的对话框显示：A G03/A G06的同步设置将被改变。
General Specifications0 dBu = 0.775 Vrms, Output impedance of signal generator (Rs) = 150 ΩAll level controls are nominal if not specified.*1 THD+N is measured with 22 kHz LPF.*2 Noise is measured with A-weighting filter.*3 Crosstalk is measured with 1 kHz band pass filter.The contents of this manual apply to the latest specifications as of the printing date. Since Yamaha makes continuous improvements to the product, this manual may not apply to the speci-fications of your particular product. To obtain the latest manual, access the Yamaha website then download the manual file. Since specifications, equipment or separately sold accessories may not be the same in every locale, please check with your Yamaha dealer.Analog Input Characteristics0 dBu = 0.775 Vrms*1 Sensitivity is the lowest level that will produce an output of +0 dBu (0.775 V) or the nominal output level when the unit is set to maximum gain. (All level controls are at their maximum position.)*2 1&Sleeve = GND, 2&Tip = HOT, 3&Ring = COLD*3 Tip = Signal, Sleeve = GND*4 For CH1, HEADSET MIC*5 For CH2, GUITAR switch is ONAnalog Output Characteristics0 dBu = 0.775 Vrms*6 Tip = HOT, Ring = COLD, Sleeve = GNDDigital Input / Output CharacteristicsZN24170 MIXING CONSOLETechnical SpecificationsBlock and Level DiagramsDimensionsManual Development Department©2015 Yamaha Corporation Published 01/2015 MWZC*.*-01A0Printed in Indonesia+30dBu0dBu -10dBu -30dBu -40dBu -50dBu -60dBu-20dBu +30dBu +20dBu +10dBu 0dBu -10dBu -30dBu -40dBu -50dBu -60dBu-20dBu [MIC/LINE]⏹PAD=off: -60 ~ -14dBu ⏹PAD=on: -34 ~ +12dBu[MONITOR OUT L/R]⏹Nominal Output: 0dBu (@10kΩ)⏹Maximum Output: +10dBu (@10kΩ)⏹Nominal Output: 1.5mW (@40Ω)⏹Maximum Output: 6.0mW (@40Ω)[LINE]⏹-8dBu/+2dBu(L)[MIC/LINE]⏹PAD=off: -60 ~ -14dBu ⏹PAD=on: -34 ~ +12dBu [Hi-Z]⏹PAD=off: -56 ~ -10dBu ⏹PAD=on: -30 ~ +12dBu(R)L / MONORL / R[LINE]⏹-8dBu/+2dBu⏹Nominal Output: 0dBu (@10kΩ)⏹Maximum Output: +10dBu (@10kΩ)[LINE]⏹-8dBuL / R[FOOT SW]⏹Fx On-Off[MIC (Plug in power)]Unit: mmJack and Plug List* These jacks also can be connected with TS phone plugs. If you use TS phone plugs, the connection will be unbalanced.。
General Specifications0 dBu = 0.775 Vrms, Output impedance of signal generator (Rs) = 150 ΩAll level controls are nominal if not specified.*1 THD+N is measured with 22 kHz LPF.*2 Noise is measured with A-weighting filter.*3 Crosstalk is measured with 1 kHz band pass filter.The contents of this manual apply to the latest specifications as of the printing date. Since Yamaha makes continuous improvements to the product, this manual may not apply to the specifications of your particular product. To obtain the latest manual, access the Yamaha website then download the manual file. Since specifications, equipment or separately sold accessories may not be the same in every locale, please check with your Yamaha dealer.Analog Input Characteristics0 dBu = 0.775 Vrms*1 Sensitivity is the lowest level that will produce an output of +0 dBu (0.775 V) or the nominal output level when the unit is set to maximum gain. (All level controls are at their maximum position.)*2 1&Sleeve = GND, 2&Tip = HOT, 3&Ring = COLD*3 Tip = Signal, Sleeve = GND*4 For CH1, HEADSET MICAnalog Output Characteristics0 dBu = 0.775 Vrms*5 Tip = HOT, Ring = COLD, Sleeve = GNDDigital Input / Output CharacteristicsZN43270 MIXING CONSOLETechnical SpecificationsBlock and Level Diagrams DimensionsManual Development Department©2015 Yamaha Corporation Published 01/2015 MWZC*.*-01A0Printed in Indonesia0dBu -10dBu -30dBu -40dBu -50dBu -60dBu-20dBu +30dBu +20dBu +10dBu 0dBu -10dBu -30dBu -40dBu -50dBu -60dBu-20dBu [FOOT SW]⏹Fx On-Off[LINE]⏹-8dBu/+2dBu[GUITAR]⏹-20dBu/+0dBu[MIC/LINE]⏹PAD=off: -60 ~ -14dBu ⏹PAD=on: -34 ~ +12dBu[MIC (Plug in power)][LINE]⏹-8dBuGUITAR(L/MONO)(R)L / R[MONITOR OUT L/R]⏹Nominal Output: 0dBu (@10kΩ)⏹Maximum Output: +10dBu (@10kΩ)⏹Nominal Output: 1.5mW (@40Ω)⏹Maximum Output: 6.0mW (@40Ω)Unit: mmJack and Plug List* These jacks also can be connected with TS phone plugs. If you use TS phone plugs, the connection will be unbalanced.。
注意事项在连接或断开连接时，请务必将MASTER VOL. 旋钮以及音箱（放大器）侧的音量控制钮调为“0”。
在连接或断开连接时，电池检测指示灯会短时点亮。
这是正常现象，并非出现故障。
在连接或断开连接时，内置的前置放大器自动打开。
不使用本乐器或不扩音弹奏时，请拔下输出插孔上的插头以关闭前置放大器的电源，避免不必要的电量消耗。
电源关闭时，因为内置调音器在待机状态下仍然会消耗微量电流，所以如果长期不使用本乐器，请务必取出电池避免电池的消耗和渗漏。

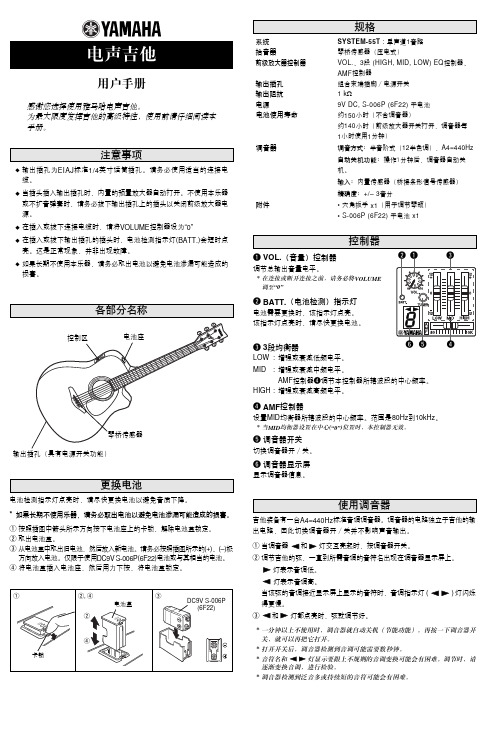

用户手册感谢您选择使用雅马哈电箱吉他。
为最大限度发挥本吉他的制品性能，使用前请仔细阅读本手册。
更换电池电池检测指示灯点亮时，请尽快更换电池以避免音质下降。
* 如果长期不使用乐器，请务必取出电池以避免电池渗漏可能造成的损害。
* 请务必依照当地法律法规处置电池。
q 按照插图中箭头所示方向按下电池座上的卡锁，解除电池盒锁定。
w 取出电池盒。
e 从电池盒中取出旧电池，然后放入新电池。
请务必按照插图所示的(+)、 (-) 极方向放入电池。
仅限于使用DC9V S-006P (6F22) 电池或与其相当的电池。
r 将电池盒插入电池座，然后用力下按，将电池盒锁定。
规格系统 SYSTEM-60 : 单声道3 音路拾音器接触式拾音器 “Acoustic Resonance Trans-ducer”（装在本体内部）前置放大器控制器 主音量 (VOL.)、 拾音器音量控制器 (MAIN, TREBLE, BASS)输出插孔 肩带钉/ 兼电源插口输出阻抗 2 kΩ电源9V DC, S-006P (6F22) 干电池电池使用寿命 约50 小时* 使用锰电池时。
* 由使用条件而不同。
附件 六角扳手 x1（用于调节琴颈） S-006P (6F22) 干电池 x1音孔盖 x1音孔盖的使用方法乐队演奏时，电箱吉他容易被其它大音量乐器所掩盖，所以往往把音量调大。
因此，容易发生啸声。
在此情况下使用时，请用附件的音孔盖将音孔盖住。
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
Y a m a h a雅马哈A G03-A G06D S P C o n t r o l l e r使用指南AG是 Yamaha 2015年最新推出的一款网络直播·K歌·带声卡调音台，它集传统声卡与调音台功能于一身，并兼具声卡的信号数模转换功能与调音台的混音功能。
Yamaha自1887年成立至今，已经128年了，名副其实的百年老店金字招牌。
产品线从键盘类乐器、管乐器、弦乐器、打击乐器，直至专业音响领域都有涉猎，而AG就是在这具有丰富制造经验的百年老店中诞生的。
AG除了有模拟部分手动操作的界面外，还有安装于计算机中的软件界面，我们称之为AG DSP Controller （点击进入下载页面）。
QJ（笔者）的意思是，要玩好AG，就必须掌握AG DSP Controller。
接下去的整个攻略都是围绕AG DSP Controller，由浅入深地给广大AG调音台用户介绍的。
可能，进行网络直播的用户使用最多的是效果器部分，一定要好好啃一下AG DSP Controller大攻略之进阶篇——效果器·进阶篇。
一打开A G D S P C o n t r o l l e r，可以看到这里提供了两种模式：E A S Y【简易】和E X P E R T【专家】模式。
EASY【简易】模式非常简单，只有3个大旋钮，每个旋钮的左右各有一个标记，现在我们对其一一进行分析。
· CH 1 MIC Tone：表示第一路话筒信号声音。
左边偏向乐器输入，右边偏向人声，可根据你的实际使用及个人偏好进行旋转调节，获得最好的音色。
· AMP SIM：是AG Guitar Amp Simulator的缩写，也就是吉他音箱模拟器效果，左右分别代表了电箱吉他和电吉他，可根据演奏的实际情况来进行调节。
· Effect【效果】：代表效果器音量的大小，左边量小，右边量大。
接下去，我们切换到E X P E R T【专家】模式看一下。
一旦你点击E X P E R T【专家】模式，就会出现一个如下图的对话框显示：A G03/A G06的同步设置将被改变。
这表示之前在E a s y【简易】模式下调节并自动写入A G调音台中的参数将在你点击"O K"确认之后将发生改变，之后改变的参数将会被自动写入A G调音台中。
这一点是您需要注意的。
现在我们先点击提醒对话框中的"O K"确认，成功切换到E X P E R T【专家】模式，如右图：EXPERT【专家】模式显然非常高大上了，眼花缭乱的旋钮和选项一定有点让你摸不着头脑，不过不用着急,让QJ为你一一分解.1.I N【输入】：这是输入表头，代表C H1【通道1】推子后的音量大小2.C O M P【压缩器】：所有的参数都是针对压缩器的设置，详解请看文章"压缩·进阶篇"，要使用时需要把旁边的开关点亮3.H P F【低切】：详解请看文章"均衡·进阶篇"4.E Q【均衡器】：详解请看文章"均衡·进阶篇"5.O U T【输出】：代表输出表头6.F X S E N D【效果发送】：代表这个通道发送给效果器的量7.P A N【声像】：代表立体声输出的左右声道8.P R E S E T【预设】：厂家已经提供了的针对不同声音的推荐压缩，均衡的参数。
最简单的方法是直接调用预设参数。
当然，如果你是高手，那就可以根据自己的需求进行最佳的设置通道2/2G部分，粗略一看，设置是和C H1【通道1】完全一样，但是我们可以看到P R E S E T【预设】中多数是给乐器使用的选择，这点需要注意哦。
在最下面的这一部分是吉他音箱模拟器效果的调整，它模仿了真实的吉他音箱面板和参数，让您在进行乐器演奏的时候，即使没有真正的吉他音箱，也能通过AG获得纯正的吉他音箱效果。
1.开关。
2.表示接入的阻抗【H I G H】:表示高阻抗接入，如果您是直接将乐器，如电吉他/电贝司接入A G 调音台，可选择H i g h【L OW】：表示低阻抗接入，如果您将乐器先与效果器连接，再将效果器与A G调音台连接，可选择L o w3.G A I N：调节前级功放的音量，同时改变音色，G A I N越小，声音越干净；G A I N越大，失真越大，声音越脏。
4.M A S T E R：改变后级功放与音量，也会有部分音色变化5.T R E B L E：调节高频增益6.M I D D L E：调节中频增益7.B A S S：调节低频增益8.P R E S E N C E：临场感，调节超高频的增益，适当的调整会感觉乐器声音的更通透9.O U T P U T：输出音量最后，我们可以看到右边有很大一部分都是EFFECT【效果】模块，当然也是有预设参数可以调用的，包括HALL【大厅效果】，ROOM【房间效果】，STAGE【舞台效果】。
你可以根据你自己的需要选择合适的效果类型，选择完成后就可以在如下的空间模型中看到改变：如果对预设的效果不满意，可以直接用鼠标拉动模型内的3个字母D，T，I进行简单的参数修改。
D：代表空间的宽敞度。
上大下小T：代表了混响时间（空间）的大小，右大左小I：代表了首次反射声开始的时间，右晚左早。
首先要说明的是，进阶篇的讲解主要针对具有一定声学经验和基础的用户，并且许多调整和参数的用法都是根据出品人Q J的主观判断和个人经验。
如果您想要获得最佳最满意的效果，必须要靠自己多次的亲身实践。
首先我们来讲一下压缩器COMP。
压缩器的作用主要在于压缩信号的动态范围，防止过激失真、降低噪声电平，提高信号传输通道的信噪比，或者产生特殊的音响效果，比如给鼓加上压缩器后，会使鼓声听上去更加紧实，阻尼适当，鼓皮回缩迅速。
这在下文会具体说明。
我们来看一下AG DSP Controller的COMP压缩器的参数：1. GAIN【增益】：范围是0~12.9dB2. RATIO【压缩比】：范围是1.7:1~无限大：1。
以3:1为例，其含义为压缩器前端增加了3dB，后端输出是1个dB，以此类推。
3. Threshold【阈值】：代表压缩器的启动电平，输入信号如果小于这个阈值电平，压缩器是不会开始工作的的。
只有高于阈值的频率才会被进行压缩处理。
4. ATTACK TIME【启动时间】：表示当电平达到压缩器启动电平多少时间后，压缩器起作用，范围1-100ms。
5. RELEASE TIME【释放时间】：压缩器被启动后，输入信号的电平是不断变化的，当输入电瓶小于压缩器的启动电平后，压缩器会被自动关闭，而RELEASETIME【释放时间】就是当电平未达到阈值（启动电平）后多久，压缩器关闭。
6. GR：从GR的这个表头内可以看到压缩器的开闭状态。
最后需要说明的是，压缩器的开关状态并不是瞬间的，而是有一个过程。
而这个过程就是ATTACK TIME和RELEASE TIME，开闭的状态可从GR表头看出。
我们回到最开始的一个问题，如何用COMP【压缩器】做特殊音箱效果呢，比如对一件弹拨乐器仔细的调整ATTACK TIME【启动时间】和RELEASE TIME【释放时间】，以及Threshold【阈值】以及RATIO【压缩比】，特别是RELEASE TIME【释放时间】调得快一点，就能得到一种类似于手风琴的声音。
另外，如果用很短的RELEASE TIME【释放时间】并加入很大的RATIO【压缩比】，可以使钹的声音变成一种很奇特的声音，就像将钹的录音带倒着放一样，这就是声音的色彩性。
那在人声话筒中COMP【压缩器】是怎么运用的呢？如果使用者用手持或者落地话筒，嘴与话筒的距离如果变化过大，则音量不好控制，施加压缩后，可使音量变化平稳。
在电弦类乐器中，如电吉他、电贝司等乐器，低音弦的音量要比高音弦的音量大很多，所以利用压缩器的压缩特性，可使每根弦的音量基本相等。
综上所述，压缩器是一个很棒的设备，可以平衡音量、也可以做出特殊效果。
如果使用得当，还会带来很多意想不到的特殊效果哦。
在EQ【均衡器】的进阶部分，我们首先必须知道一个基础理论：我们人类所能听到的声音的频率范围是20-20kHZ，高于或低于这个范围，我们的耳朵都是听不到的。
基于此理论，我们需要调整的EQ【均衡器】频率范围就是20-20kHZ。
首先我们来看一下HPF【低切】：即高通滤波器。
它的含义是高于"多少"频率的声音可以通过，而这个"多少"就需要各位亲自己来选择了（范围20-599HZ），在话筒中的应用最多的是用于滤除低音噪声。
QJ建议，如果环境噪声比较大，可选择100HZ以下切除的应用方法。
那很多使用者会问，为什么是100HZ呢，这里又要带出一个基础理论：人声的语言频率范围是150-800HZ，所以使用HPF【低切】切除100HZ以下的频率是不会影响到人声的频率范围的，却同时可以去除一些环境中的低频噪声。
当然如果你是高水平的低音歌手或使用低音乐器与AG连接，请不要打开HPF。
接下来我们说说EQ的调整，我们AG调音台的EQ，提供了四个参数均衡，给大家使用，参数均衡有3个重要的参数：F ：频率，代表均衡中心位置在哪个频率点Q ：宽度，影响你的频率调整的范围G ：调整量，是增加还是衰减现在我们来看一下怎样根据你的实际情况进行调整：歌声（男）：150HZ-600HZ影响歌声力度，提升该频段可使歌声共鸣感强，增强力度歌声（女）：1600-3600HZ 影响音乐的明亮度，提升此频段可使音色鲜明通透语言类：需要特别注意800HZ这个频段，不要过度提升，否则会使音色发硬、发愣沙哑声：提升64HZ-261HZ，会使音色改善喉音重：衰减600-800HZ会使音色改善鼻音重：衰减60-160HZ会使音色改善齿音重：6000HZ需要适量衰减咳音重：4000HZ需要适量衰减上面所提到的音乐改善手段，是可以改善音质而不是改变音质。
同时，提升和衰减的量也不要太大，控制在±3dB。
各位使用者，可以从自己的声音入手，带上耳机把自己的声音调得更加丰富多彩。
效果器是提供各种声场效果的音响周边器材，原先主要用于录音棚和电影伴音效果的制作，现在已经广泛应用到各个音频领域。
而AG调音台中，则是加入了一台Yamaha SPX 2000数字音频效果器。
这在QJ刚入行时，简直不敢想象。
这台效果器刚推出时定位为录音级效果器，具有非常细腻的音质、以及丰富的调节方式。
话不多说，我们来学习一下AG Yamaha EFFECT【效果器】。
学习之前，我们先对混响有个初步的概念。
当我们在一个可反射的空间中有一点音源在播放的时候，会因为空间中墙体或其他摆件对音源的反射而产生一定的影响。
