电机型号及参数对照表

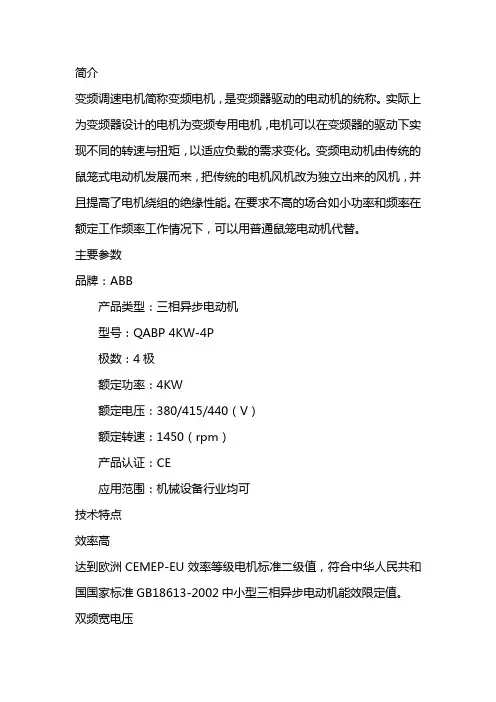

简介变频调速电机简称变频电机，是变频器驱动的电动机的统称。

实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。

变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。

在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。

主要参数品牌：ABB产品类型：三相异步电动机型号：QABP 4KW-4P极数：4极额定功率：4KW额定电压：380/415/440（V）额定转速：1450（rpm）产品认证：CE应用范围：机械设备行业均可技术特点效率高达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。

双频宽电压电压范围220V~690V，适用50Hz和60Hz电源。

噪声低通过优化电磁设计、通风状况、结构尺寸等技术，M2JA系列电动机的噪声较低。

轴承负载能力高电动机选用深沟球轴承，寿命长，80-132中心高电动机为永久型润滑，160-355设有加油装置。

可靠性好电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。

电动机机械强度高，坚固耐用，防锈防腐性强。

绕组可靠性好，采用F级绝缘结构，B级考核。

并可根据用户需要增加PTC热敏电阻或热敏开关。

本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。

可广泛应用于轻工，纺织，化工，冶金，机床等需要调速转动装置的行业中，是一种理想的调速动力源。

特殊设计电磁设计对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。

方式一般如下：1）尽可能的减小定子和转子电阻。

减小定子电阻即可降低基波铜耗，以弥补高次谐波引起的铜耗增2）为抑制电流中的高次谐波，需适当增加电动机的电感。

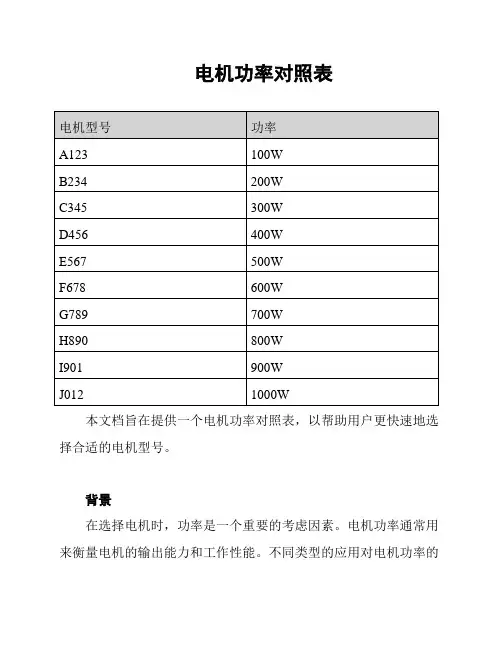

电机功率对照表
本文档旨在提供一个电机功率对照表，以帮助用户更快速地选择合适的电机型号。

背景
在选择电机时，功率是一个重要的考虑因素。

电机功率通常用来衡量电机的输出能力和工作性能。

不同类型的应用对电机功率的
要求不同，选择合适的电机功率可以确保电机在工作过程中正常运行。

电机功率对照表
以下是一个电机功率对照表，其中列出了一些常见的电机型号及其对应的功率：
如何使用本对照表
使用本对照表很简单，只需根据实际需求，选择对应功率的电机型号即可。

例如，如果您需要一个300W的电机，可以选择型号为C345的电机。

注意事项
在选择电机时，除了功率，还应考虑一些其他因素，如电机的转速、电压要求、工作温度范围等。

建议在选择电机之前，仔细阅读电机的规格说明和性能参数。

总结
本文档提供了一个电机功率对照表，帮助用户更方便地选择合适的电机型号。

在选择电机时，除了功率，还需考虑其他因素，以确保电机在工作过程中正常运行。

Y系列(IP44)交流电机一、概述Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

Y系列异步电动机安装尺寸B3机座带底脚、端盖上无凸缘的电动机安装尺寸机座号极数安装尺寸及公差外形尺寸Overall dimensionA A/2BCDEF G1)H K2)AB AC AD HD L 基本尺寸基本尺寸极限偏差基本尺寸基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差位置度公差80M2、412562.5±0.5010050±1.51940±0.3106-0.030-0.03615.5-0.10800-0.510ф1.016517515017529090S2、4、614070100562450820-0.209018019516019531590L125340100L1608014063±2.02860±0.3702410012205215180245380112M1909514070112245240190265400132S2、4、6、82161081408938801033132280275210315475132M178515160M254127±0.75210108±3.042110±0.430120-0.0433716015ф1.5330335265385605160L254650180M279139.5241121481442.5180355380285430670180L279710200L31815930513355164920019395420315475775225S4、8356178286149±4.060140±0.5001853225435475345530820225M231155110±0.4301649815 4、6、860140±0.5001853845250M2406203±1.0034916825024ф2.0490515385575930 4、6、86558280S2457228.53681902800-0.1055058041064010004、6、875200-0.05267.5280M241965180-0.043581050 4、6、875200-0.05267.5315S250825440621665180-0.043583152874464557686512404、6、8、1080170220-0.052711270315M245765140180-0.043581310 4、6、8、80170220-0.05271134010315L250865140180-0.043581310 4、6、8、1080170220-0.0527113401.G＝D-GE，GE的极限偏差对机座号80为（+0.10），其余为（+0.20）。

直流电机型号及参数一、1650箔轧1．开卷、卷取：Z4-315-11 132KW 440V 500/1600rpm 他励180V If<20A 2．主电机：Z4-560-3 584KW 440V 384/1200rpm 他励220V If<30A二、1650冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：Z710-3 1173KW 630V 2000A 410/1000rpm 他励220V三、1450冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：ZKSL-560-5 722KW 660V 1175/1185A 335/1000rpm 他励310V 20A 四、铸轧机1．卷取机：Z4-180-11 400V 13KW 43A 540/1400rpm2．主机：Z4-160-31 19.5KW 400V 59.5A 900/2000rpm3．主机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V五、1800飞剪(三套)1．开卷：Z4-200-11 22KW 400V 64.3A 310V 4.1A 500/1000 rpm2．夹送辊：Z4-132-3 18.5KW 440V 46A 310V 2.0A3．矫直机：Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 4．飞剪：ZFQZ-280-31B 110KW 600rpm 285A 440V 310V 11.6A5．送料辊：Z4-112/2-2 4KW 440V 1500rpm 310V6．滚剪矫直机：Z4-200-31 90KW 440V 1500/2800rpm 310V六、1850拉矫1．开卷机Z4-250-31 67KW 400V 197/203A 540/2000rpm 180V 14.7A 2．入口1#×2 Z4-132-3 13.5KW 400V 41.7A 945/1600rpm 180V 4.45A 3．入口2#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A4．入口3#×2 Z4-200-11 33KW 400V 99A 670/1600rpm 180V 8.99A 5．入口4#×2 Z4-225-31 67KW 400V 196/201A 680/2250rpm 180V 13.3A 6．出口1#×2 Z4-250-21 81KW 400V 234/242A 680/2250rpm 180V 13.5A 7．出口2#×2 Z4-225-11 49KW 400V 146A 680/1300rpm 180V 11.07A 8．出口3#×2 Z4-180-41 27KW 400V 80A 670/2000rpm 180V 8.43A 9．出口4#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A 10．卷取机Z4-250-41 81KW 400V 236A 540/1600rpm 180V 16.8A 七、1450拉矫（老厂2台）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 八、1650纵剪1．开卷Z4-225-11 40KW 400V 124A 540/1200rpm 310V 5.75A2．圆盘剪Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.21A 3．张力辊Z4-250-31 49KW 400V 149/153A 450/1500 rpm 310V 6.53A 4．卷取机Z4-250-31 67KW 400V 198/205A 540/2000 rpm 310V 8.3A 九、1950平动剪1．开卷Z4-250-31 67KW 540/2000 rpm 后改Z4-225-11 40KW2．粗矫Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 3．二次矫直Z4-280-42 225KW 900/1800 rpm4．剁板夹送Z4-112/2-1 2.8KW 1340/3000 rpm十、2050冷轧机、2450冷轧机1．开卷、卷取：Z560-3B 639KW 440V 1564A 431/1200rpm 他励310V 20A 2．主机：Z800-4B 1800KW 660V 2903A 310/750rpm 他励310V 主机：Z900-2B 1800KW 660V 2903A 310/750rpm 他励310V十一、2400热轧机1．主机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 4台2．F1、F2、F3、F4精轧机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 8台3．立辊、卷取电机：Z560-4A 728KW 06/1200 rpm 4台十二、2200重卷机1．开卷、卷取：Z4-400-41 316KW 400V 360/1200 rpm2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm(已拆作备用) 3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm4．废边卷取机：Z4-200-31 49.5KW 900/2000 rpm (不用)5．张力辊：Z4-225-11 67KW 400V 900/2000 rpm十三、2150飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．垛板夹送辊：Z4-112/2-1 5.5KW 400V 1480/1800 rpm3．矫直机：Z4-280-31 220KW 440V 1000/2000 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/4-2 5.5KW 1025/1200rpm6．皮带运输机：18.5KW变频电机十四、热轧开平机、矫直机1．矫平机：Z4-250-12 160KW 440V 1500/2100 rpm3．园盘刀：Z4-225-11 75KW 440V 1000/2000 rpm3．矫直机：Z4-225-31 132KW 440V 1500/2400 rpm （更换后型号未标）十五、2400飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．十九矫直机（￠75）：Z4-280-31 220KW 440V 1000/2000 rpm 3．十三矫直机（￠120）：Z4-250-21 90KW 440V 750/2250 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/2-2 4KW 440V 1500/3000 rpm6．皮带运输机：18.5KW变频电机×2十六、2250拉矫1．开卷、卷取Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．入口1# 、出口4# Z4-250-31 49KW 400V 152A 450/1500rpm 他励310V3．入口2# 、出口3# Z4-280-31 80KW 400V 234A 450/1400rpm 他励310V 4．入口3# 、出口2# Z4-315-21 143KW 400V 413A 450/1500rpm 他励310V5．入口4# 、出口1# Z4-400-31 270KW 400V 768A 360/1200rpm 他励310V十七、2450铸轧1．卷取机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V2．主机：Z4-250-31 67KW 400V 204A 540/2000rpm 180V十八、1450拉矫（新厂区1#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 4．入口3# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-300rpm 310A 4.55A6．出口1# Z4-315-11 132KW 440V 500/1600rpm 310V If<20A7．出口2# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 十九、1450拉矫（新厂区2#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A二十、1650粗箔轧1．开卷、卷取：Z4-315-21 143KW 400V 414/419A 450/1600rpm 他励310V If=10.9A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十一、1650精箔轧1.开卷、卷取：Z4-315-11 118KW 400V 341/346A 450/1600rpm 他励310VIf=11.4A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十二、2400重卷机1．开卷：Z4-315-11 132KW 440V 343/347 500/1600rpm 他励310V If=11.4A 2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm(未用)4．张力辊：Z4-225-11 67KW 400V 900/2000 rpm5．卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A 二十三、1850二连轧1．开卷、卷取：Z4-450-42 453KW 400V 1254A 360/1600rpm 他励310V If=？A2．主电机：Z710-800 1600KW 750V 2270A 350/960rpm 他励310V If=？A 二十四、1850拉矫机1．开卷Z4-250-41 81KW 400V 236A 540/1500rpm 310V ？A 2．入口1# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 3．入口2# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A 4．入口3# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 5．入口4# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 6．出口1# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 7．出口2# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 8．出口3# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A9．出口4# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 10．卷取Z4-315-11 118KW 400V 344A 450-1600rpm11．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 12．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十五、1500拉矫机(老厂)1．开卷、卷取Z-250-41 81KW 400V 236A 540/1600rpm 310V A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 10．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 11．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十六、1850箔轧1．开卷：Z4-355-42 225KW 400V 约630A 360/1200rpm2．卷取：Z4-400-31 270KW 400V 约770A 360/1200rpm3．主电机：Z560-4B 660KW 660V 约1100A 320/1050rpm二十七、2150箔轧1．开卷：2．卷取：3．主电机：二十八、3-14切边机1．矫直Z4-200-21 75KW 440V 188A 1500/3000 rpm 2．圆盘刀Z4-280-21 200KW 440V 498A 1000/2000 rpm 3．卷取Z4-355-22 315KW 440V 772A 1000/1600 rpm备机如下:1.Z4-225-31 132KW 440V 1500rpm （热轧开平机矫直退下）2.Z4-160-21 16.5KW 400V 900/2000 rpm3.Z900-2B 1800KW 660V 2903A 310/750rpm4.Z4-180-11 33KW 400V 97.5A 1350/3000rpm5.Z4-160-11 22KW 400V 66A 1500/3000 rpm6.Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm7.Z4-112/2-2 4KW 400V 1500rpm8.Z4-180-21 22KW 400V 750/1400rpm（磨床退下）9.Z4-112/2-1 2.8KW 400V 1340/3000rpm10.Z4-250-21 81KW 680/225011.Z4-250-31 67KW 540/2000 2台12.ZKSL-560-5 722KW 335/100013.Z4-250-41 90KW 440V 600/160014.Z4-225-31 67KW 440V 680/2250 rpm15.Z4-315-11 132KW 440V 500/1600rpm16.Z4-250-31 49KW 450/150017.Z4-315-11 118KW 400V 341/346A 450/1600rpm18.Z4-200-31 90KW19.Z4-355-22 250KW 500rpm 440V 626A （电缆厂轧杆机）20.Z4-180-31 33KW 400V 97A 900/2000rpm21.Z560-3B 639KW 440V 1564A 431/1200rpm22.Z4-355-22 225KW 400V 632/641A 450/1600rpm23.Z4-180-11 400V 13KW 43A 540/1400rpm24.Z4-160-31 19.5KW 400V 59.5A 900/2000rpm25.Z900-1250-4 2240KW 750V 3230A 0/147/350rpm26.Z4-225-11 40KW 400V 124A 540/1200rpm。

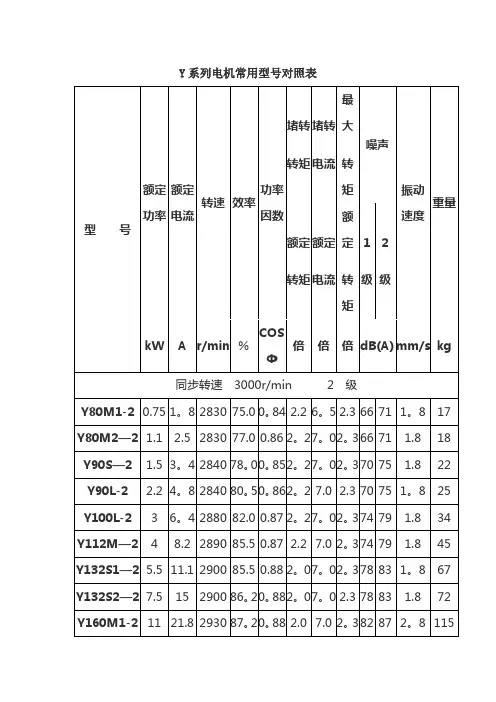

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列,防护等级为IP44。

Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。

Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号(S—短机座、M-中机座、L—长机座）,字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔:不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）.例型号：Y132S1-2 3KWY....Y表示异步电动机132.。

.。

第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－。

..第三部分英文字母为机座长度代号(S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1-。

.。

字母后的数字为铁心长度代号;－2。

...。

第四部分横线后的数字为电动机的极数，这是一台2极电动机。

3KW表示电机功率的数字，这是一个完整的电机型号。

Y132S1—2 的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时,与机座带底脚时相同)；第三部分英文字母为机座长度代号（S—短机座、M—中机座、L—长机座)，字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米.相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹.接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

电机型号及参数对照表电机型号是一种易于使用，设计，制造和其他部门进行业务联系并简化技术文档中产品名称，规格和类型说明的代码。

常用电机参数1.电机轴的中心高度尺寸系列如下：电机轴的中心高度如下（mm）：36、40、45、50、56、63、71、89、90、100、112、132、150、180、200、225、250、280，315、355、400、450、500、560、630、710、800、900、1000。

2.电机轴中心高度尺寸的误差序列如下：电机轴中心高度的误差在25?50mm的范围内分别为-0.4mm，在50?250mm的范围内为-0.5mm，在250?630mm的范围内为-1.0mm，在-250mm的范围内为-1.0mm范围630?1000mm。

3.电机安装形式：电机安装有两种类型：垂直（b）和水平（V）。

4.电机结构：电动机的常见结构形式如下：1：B3型（有两个端盖轴承，基座上有锚，端盖没有法兰，并且已安装锚。

）2：B6，B7和B8（有两个端盖轴承，底座带有锚固件，分别安装在墙壁或天花板上。

）5.电机防护等级：电动机的防护等级分为抗接触防护等级和防水防护等级。

IP23：可以防止大于12mm的固体进入并防止水滴的电动机。

IP44：是指可以防止大于1mm的固体进入并防止水溅入的电动机。

电机型号及参数6.交流电动机的类型分类：根据电动机的转子绕组形式，可分为笼型和绕组型。

按电动机的大小分为大电动机，中电动机，小电动机。

根据电动机的保护形式，可分为开式，保护式和闭式。

7.交流电动机的铁芯长度代码：S代表短架，m代表中号，l代表长架8. B3，B6，B7，B8和V6三相异步电动机的安装尺寸和整体尺寸如下：电机型号及参数电机模型的组成和含义它由电动机类型代码，电动机特性代码，设计序列号和励磁模式代码组成。

1.类型代码是用于表示各种类型电动机的汉语拼音字母。

例如：异步电动机Y同步电动机t同步发电机TF DC电动机Z直流发电机ZF2.特性代码用于表示电动机的性能，结构或使用，还用中文语音字母表示。

详细说明：Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。

它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。

产品可以和国内外各类机械设备配套。

Y系列电机中心高80－355mm。

绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。

基本安装方式有IMB3、IMB5、IMB35、V1、V3等。

工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。

电压380V，频率50H Z。

接法：3KW及以下为Y接，4KW及以上为△接。

Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。

广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。

如风机、水泵、机床、起重及农副产品加工机械等。

B35尺寸数据轴径d键的公称尺寸键槽尺寸b（h9）h（h11）c或r L (h14)轴槽深t 毂槽深t1公称偏差公称偏差自6～8 2 20.16～0.25 6～20 1.2+0.11+0.1>8-10 3 3 6～36 1.8 1.4 >10-12 4 4 8～45 2.5 1.8>12-17 5 50.25～0.4 14-56 3 +0.12.3 +0.1>17-22 6 6 14-70 3.5 2.8>22-30 8 7 18-90 4 +0.2 3.3 +0.2电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、 IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、 6KV 、10KV电机4、Y、 YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。

5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。

电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

常用电动机参数1、电动机轴的中心高度尺寸系列如下：电动机轴的中心高度如下（单位mm）：36 、40 、45 、50 、56 、63 、71 、89 、90 、100 、112 、132 、150 、180 、200 、225 、250 、280 、315 、355 、400 、450 、500 、560 、630 、710 、800 、900 、1000 。

2、电动机轴的中心高度尺寸的误差系列如下：电动机轴的中心高度尺寸的误差分别为：25 ~ 50mm范围内的误差是－0.4mm ，50 ~ 250mm范围内的误差是－0.5mm ，250~ 630mm范围内的误差是－1.0mm ，630~ 1000mm范围内的误差是－1.0mm 。

3、电动机的安装形式：电动机的安装形式有两种：立式（B）与卧式（V）。

4、电动机的结构形式：电动机的常用结构形式有以下几种：1：B3型（端盖式轴承有两个，机座有地脚，端盖上无凸缘，地脚安装。

）2：B6型、B7型、B8型（端盖式轴承有两个，机座有地脚，分别安装在墙上或天花板上。

）5、电动机的防护等级：电动机的防护等级分为防接触的防护等级和防水的防护等级。

IP23 ：表示防止大于12mm的固体进入，且防淋水的电动机。

IP44 ：表示防止大于1mm的固体进入，且防溅水水的电动机。

电动机型号及参数大全6、交流电动机的类型分类：按照电动机的转子绕组形式分为笼型和绕线型。

按照电动机的尺寸分为大型电动机、中型电动机、小型电动机。

按照电动机的防护形式分为开启式、防护式、封闭式。

7、交流电动机的铁芯长度代号：S —代表短机座M —代表中机座L —代表长机座8、B3、B6、B7、B8、V6三相异步电动机的安装尺寸和外形尺寸如下表：电动机型号及参数大全电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
