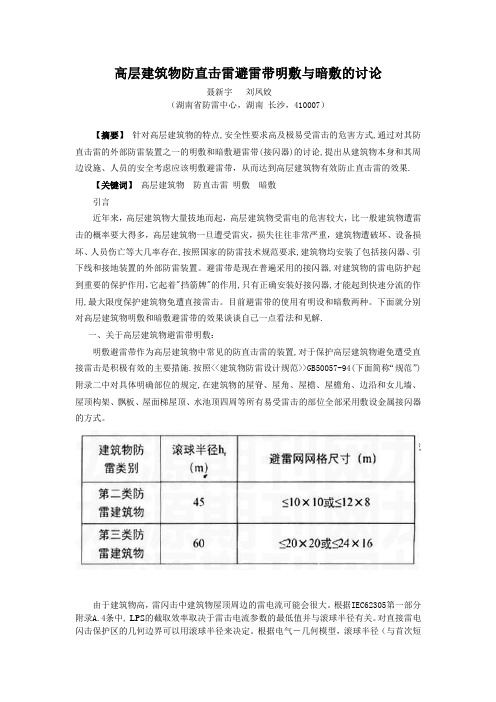

高层建筑物防直击雷避雷带明敷与暗敷的讨论聂新宇刘凤姣（湖南省防雷中心，湖南长沙，410007）【摘要】针对高层建筑物的特点,安全性要求高及极易受雷击的危害方式,通过对其防直击雷的外部防雷装置之一的明敷和暗敷避雷带(接闪器)的讨论,提出从建筑物本身和其周边设施、人员的安全考虑应该明敷避雷带，从而达到高层建筑物有效防止直击雷的效果.【关键词】高层建筑物防直击雷明敷暗敷引言近年来，高层建筑物大量拔地而起，高层建筑物受雷电的危害较大，比一般建筑物遭雷击的概率要大得多，高层建筑物一旦遭受雷灾，损失往往非常严重，建筑物遭破坏、设备损坏、人员伤亡等大几率存在,按照国家的防雷技术规范要求,建筑物均安装了包括接闪器、引下线和接地装置的外部防雷装置。
避雷带是现在普遍采用的接闪器,对建筑物的雷电防护起到重要的保护作用，它起着"挡箭牌"的作用,只有正确安装好接闪器,才能起到快速分流的作用,最大限度保护建筑物免遭直接雷击。
目前避雷带的使用有明设和暗敷两种。
下面就分别对高层建筑物明敷和暗敷避雷带的效果谈谈自己一点看法和见解.一、关于高层建筑物避雷带明敷：明敷避雷带作为高层建筑物中常见的防直击雷的装置,对于保护高层建筑物避免遭受直接雷击是积极有效的主要措施.按照<<建筑物防雷设计规范>>GB50057-94(下面简称“规范”)附录二中对具体明确部位的规定,在建筑物的屋脊、屋角、屋檐、屋檐角、边沿和女儿墙、屋顶构架、飘板、屋面梯屋顶、水池顶四周等所有易受雷击的部位全部采用敷设金属接闪器的方式。
屋顶部分的防直击雷措施,根据《规范》表5.2.1的规定(见下表)。
布置接闪器时,可单独或任意组合。
由于建筑物高，雷闪击中建筑物屋顶周边的雷电流可能会很大。
根据IEC62305第一部分附录A.4条中, LPS的截取效率取决于雷击电流参数的最低值并与滚球半径有关。
对直接雷电闪击保护区的几何边界可以用滚球半径来决定。

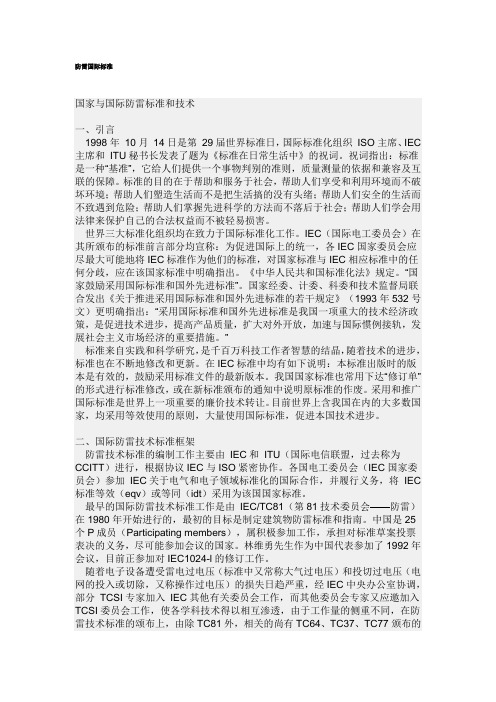

防雷国际标准国家与国际防雷标准和技术一、引言1998年10月14日是第29届世界标准日，国际标准化组织ISO主席、IEC 主席和ITU秘书长发表了题为《标准在日常生活中》的祝词。
祝词指出：标准是一种“基准”，它给人们提供一个事物判别的准则，质量测量的依据和兼容及互联的保障。
标准的目的在于帮助和服务于社会，帮助人们享受和利用环境而不破坏环境；帮助人们塑造生活而不是把生活搞的没有头绪；帮助人们安全的生活而不致遇到危险；帮助人们掌握先进科学的方法而不落后于社会；帮助人们学会用法律来保护自己的合法权益而不被轻易损害。
世界三大标准化组织均在致力于国际标准化工作。
IEC（国际电工委员会）在其所颁布的标准前言部分均宣称：为促进国际上的统一，各IEC国家委员会应尽最大可能地将IEC标准作为他们的标准，对国家标准与IEC相应标准中的任何分歧，应在该国家标准中明确指出。
《中华人民共和国标准化法》规定。
“国家鼓励采用国际标准和国外先进标准”。
国家经委、计委、科委和技术监督局联合发出《关于推进采用国际标准和国外先进标准的若干规定》（1993年532号文）更明确指出：“采用国际标准和国外先进标准是我国一项重大的技术经济政策，是促进技术进步，提高产品质量，扩大对外开放，加速与国际惯例接轨，发展社会主义市场经济的重要措施。
”标准来自实践和科学研究，是千百万科技工作者智慧的结晶，随着技术的进步，标准也在不断地修改和更新。
在IEC标准中均有如下说明：本标准出版时的版本是有效的，鼓励采用标准文件的最新版本。
我国国家标准也常用下达“修订单”的形式进行标准修改，或在新标准颁布的通知中说明原标准的作废。
采用和推广国际标准是世界上一项重要的廉价技术转让。
目前世界上含我国在内的大多数国家，均采用等效使用的原则，大量使用国际标准，促进本国技术进步。
二、国际防雷技术标准框架防雷技术标准的编制工作主要由IEC和ITU（国际电信联盟，过去称为CCITT）进行，根据协议IEC与ISO紧密协作。
第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施，应符合下列要求一、应装设独立避雷针或架空避雷线(网)，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。
架空避雷网的网格尺寸不应大于5m×5m或6m×4m。
二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内，当有管帽时应按表3.2.1确定;当无管帽时，应为管口上方半径5m的半球体。
接闪器与雷闪的接触点应设在上述空间之外。
有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时，及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围可仅保护到管帽，无管帽时可仅保护到管口。
四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线。
对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱，宜利用其作为引下线。
五、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1)，应符合下列表达式的要求，但不得小于3m：1、地上部分：当h x<5R i时，S a1≥0.4(R i+0.1h x) (3.2.1-1)当h x≥5R i时，S a1≥0.1(R i+h x) (3.2.1-2)2、地下部分：Se≥0.4R i (3.2.1-3)式中S a1—空气中距离(m)；S e1—地中距离(m);R i—独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω)；H x—被保护物或计算点的高度(m)。
六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离（图3.2.1），应符合下列表达式的要求，但不应小于3m：1.当(h+l/2)<5R i时，S a2≥0.2R i+0.03(h+l/2) (3.2.1-4)2.当(h+l/2)≥5R i时S a2≥0.05R i+0.06(h+l/2) (3.2.1-5)式中S a2—避雷线(网)至被保护物的空气中距离(m);h —避雷线(网)的支柱高度(m)；l —避雷线的水平长度(m)。
