有元器件的PCB板用什么分板机

走刀式PCB分板机安全操作规程走刀式PCB分板机是一种用于将PCB板材分割成小块的设备，它具有高效、精确的特点，但在操作过程中也存在一定的安全隐患。

为了确保操作人员的人身安全和设备的正常运行，制定一套详细的安全操作规程是非常必要的。

一、操作前的准备工作1.进行安全检查，确认设备无故障，所有安全保护装置完好。

2.检查刀具的磨损情况，如有磨损应及时更换。

3.必须佩戴合适的防护设备，如防护眼镜、耳塞、工作手套等。

4.了解设备的维修和故障处理方法，做好紧急情况的准备。

二、正确操作设备1.操作人员必须接受相应的培训，熟悉设备的使用和安全操作规程。

2.操作人员要仔细阅读设备的操作手册，按照要求进行操作。

3.在操作过程中，切勿擅自拆卸、更换设备的安全装置。

4.在操作前，应对设备进行正确的上电和上气操作，并确保设备处于稳定运行状态。

5.操作人员应密切关注设备的运行情况，如有异常应及时停机检查。

三、安全保护措施1.在操作过程中，应戴好防护眼镜，以防切割过程中产生的小颗粒飞溅伤害到眼睛。

2.长发的操作人员应将头发束起或戴上头巾，以免被卷入设备中。

3.切勿将手指或其他物体放入刀具和其他运动部件内，以免受伤。

4.在刀具正常运行时，切勿碰触刀具或其他运动部件，且要注意放置物品不得靠近刀具运动区域。

5.在设备停机前，切勿强制拽出刀具，等待刀具自动停止后再进行维护和清理工作。

6.如需清理设备内部，应在停机并断电的情况下进行，切勿用湿手接触设备。

四、紧急情况处理1.如发生刀具卡主等紧急情况，应立即停机，并及时通知维修人员处理。

2.在设备停机后，切勿用手接触刀具，应等待维修人员处理。

3.发生火灾、短路等紧急情况时，应立即停机并立即将电源切断，及时报警并请救援人员处理。

五、设备维护1.定期对设备进行保养和维护，检查连接部件、刀具磨损情况等，并及时更换。

2.在进行设备维护时，应先断电并确保设备已停止运行。

3.对设备的维护应按照操作手册和维修人员指导进行，严禁擅自拆卸设备。

凯思泰克分板机使用说明
分板机通常指PCB分板机，即电路板分板机。

分销商广泛用于电子产品制造。

由于传统手动翻板方法产生的强大应力对产品质量产生了严重影响，手动分板已经基本被机器分板所取代。

分板机通常分为手动和电动两种。

它主要利用上滑块移动圆刀的原理来分割。

对于带V型槽的印刷电路板连接板，与平板分割器和文件分割器相比，分板机是一种高效的切割设备。

通过可编程控制器控制上圆刀的移动速度和行程，可以进一步提高生产效率。

随着科学技术的发展，电动刀分板机的设计逐渐变得更加人性化，有些还安装了光电传感装置。

分板机的使用方法：
1、启动前确定分板机电源电压AC220V伏。

2、打开分板机设备电源开关的位置。

3、行程设定共有五个0、100、200、300、400根据要分的板材选择合适的行程。

4、分板机可根据板的厚度调整刀具的上下高度。

根据速度选择键:超快、快、中速和慢速来选择设备的运行速度。

5、调整分板机平台的高度，确保PCBA板水平放置。

6、分板时，PCBA的边缘槽应夹在分割机的下切刀位置。

用双手牢牢抓住PCBA，用脚轻轻踩踏板，直到切刀到达设定距离并自动停止使用。

分板机的使用注意事项：
1、分板机仅用于分板使用，操作人员应戴防静电手套。

2、操作分板机时应注意手饰、头发和宽松衣物，避免靠近上下刀片，以免造成安全问题。

3、使用分板机切割木板时，必须先选择两个位置，然后才能踩下踏板开关，否则刀轮将无法工作。

4、使用分板机切割木板时，如有异常，迅速按下紧急开关，并松开踏板开关，以防止事故发生。

pcb分板机原理PCB分板机是一种用于将PCB板材分割成多个独立电路板的设备。

它是电子制造过程中非常重要的一环，能够提高生产效率和质量。

本文将介绍PCB分板机的工作原理及其在电子制造中的应用。

PCB分板机的工作原理主要包括定位、切割和分离三个步骤。

首先，通过图像识别系统或机械定位系统，将PCB板材准确放置在分板机的工作台上。

然后，根据预设的切割路径和尺寸，分板机会自动进行切割操作。

最后，通过分离机构将切割好的电路板分离出来，完成整个分板过程。

在PCB分板机中，定位是关键的一步。

准确的定位能够保证切割的精度和一致性。

常用的定位方式包括机械定位和图像识别定位。

机械定位通过机械结构来实现对PCB板材的定位，具有结构简单、成本低的优点。

图像识别定位则是利用摄像头和图像处理算法，对PCB板材进行实时监测和定位，具有高精度和灵活性的特点。

切割是PCB分板机的核心步骤。

常用的切割方式包括机械切割和激光切割。

机械切割一般采用旋转刀片或刀具，通过旋转刀片的高速旋转和下压，将PCB板材切割成所需的形状和尺寸。

激光切割则是利用激光束对PCB板材进行切割，具有非接触、高速和高精度的优点。

根据不同的需求和材料，可以选择适合的切割方式。

分离是PCB分板机的最后一步，用于将切割好的电路板从母板上分离出来。

常用的分离方式包括冲击分离、V型切割和切割刀分离。

冲击分离是通过给电路板施加冲击力，使其从母板上脱落。

V型切割则是在电路板与母板之间切割一个V型槽，通过弯曲或拉伸的力将电路板分离出来。

切割刀分离则是通过切割刀将电路板从母板上切割下来。

PCB分板机在电子制造中有着广泛的应用。

首先，它可以提高生产效率。

传统的PCB板材切割方式需要手工操作，效率低下且容易出错。

而PCB分板机能够实现自动化的切割过程，大大提高了生产效率。

其次，它可以提高产品质量。

PCB分板机具有高精度的定位和切割能力，能够保证电路板的尺寸和形状的一致性，避免因人为操作而导致的误差。

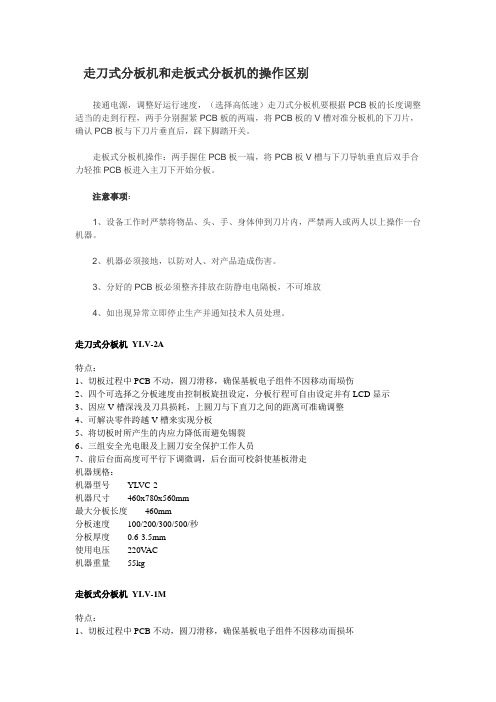

走刀式分板机和走板式分板机的操作区别接通电源，调整好运行速度，（选择高低速）走刀式分板机要根据PCB板的长度调整适当的走到行程，两手分别握紧PCB板的两端，将PCB板的V槽对准分板机的下刀片，确认PCB板与下刀片垂直后，踩下脚踏开关。

走板式分板机操作：两手握住PCB板一端，将PCB板V槽与下刀导轨垂直后双手合力轻推PCB板进入主刀下开始分板。

注意事项：1、设备工作时严禁将物品、头、手、身体伸到刀片内，严禁两人或两人以上操作一台机器。

2、机器必须接地，以防对人、对产品造成伤害。

3、分好的PCB板必须整齐排放在防静电电隔板，不可堆放4、如出现异常立即停止生产并通知技术人员处理。

走刀式分板机YLV-2A特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子组件不因移动而埙伤2、四个可选择之分板速度由控制板旋扭设定，分板行程可自由设定并有LCD显示3、因应V槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、将切板时所产生的内应力降低而避免锡裂6、三组安全光电眼及上圆刀安全保护工作人员7、前后台面高度可平行下调微调，后台面可校斜使基板滑走机器规格：机器型号YLVC-2机器尺寸460x780x560mm最大分板长度460mm分板速度100/200/300/500/秒分板厚度0.6-3.5mm使用电压220V AC机器重量55kg走板式分板机YLV-1M特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子组件不因移动而损坏2、因应V槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整3、可解决零件跨越V槽来实现分板4、前后台面高度可平行下调微调，后台面可校斜使基板滑走5、可订做分割PCB长度达1200mm机器规格：机器尺寸790x430x440mm最大分板长度460mm分板速度手动控制分板厚度0.6-3.5mm使用电压手动机器重量20kg。

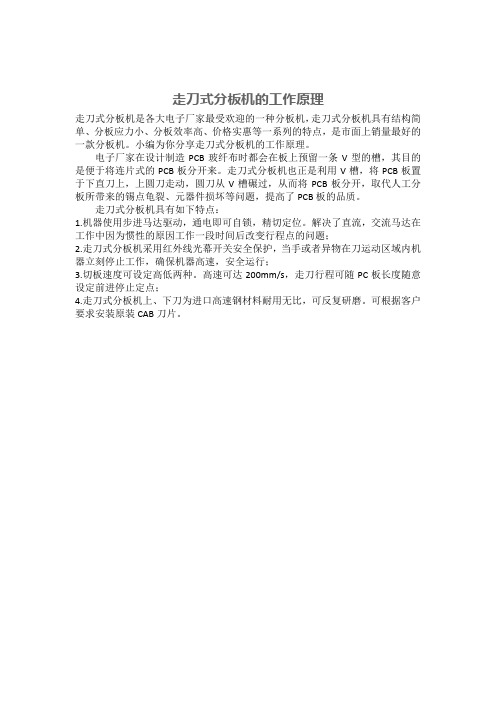

走刀式分板机的工作原理
走刀式分板机是各大电子厂家最受欢迎的一种分板机，走刀式分板机具有结构简单、分板应力小、分板效率高、价格实惠等一系列的特点，是市面上销量最好的一款分板机。

小编为你分享走刀式分板机的工作原理。

电子厂家在设计制造PCB玻纤布时都会在板上预留一条V型的槽，其目的是便于将连片式的PCB板分开来。

走刀式分板机也正是利用V槽，将PCB板置于下直刀上，上圆刀走动，圆刀从V槽碾过，从而将PCB板分开，取代人工分板所带来的锡点龟裂、元器件损坏等问题，提高了PCB板的品质。

走刀式分板机具有如下特点：
1.机器使用步进马达驱动，通电即可自锁，精切定位。

解决了直流，交流马达在工作中因为惯性的原因工作一段时间后改变行程点的问题；
2.走刀式分板机采用红外线光幕开关安全保护，当手或者异物在刀运动区域内机器立刻停止工作，确保机器高速，安全运行；
3.切板速度可设定高低两种。

高速可达200mm/s，走刀行程可随PC板长度随意设定前进停止定点；
4.走刀式分板机上、下刀为进口高速钢材料耐用无比，可反复研磨。

可根据客户要求安装原装CAB刀片。

pcb分板机的用途
PCB分板机是用于将印刷电路板（PCB）从原始大板上分割成单
独的小板的设备。

它的主要用途包括以下几个方面：
1. 提高生产效率，PCB分板机可以自动化地将大板上的多个小
板分割开来，大大提高了生产效率。

传统的手工分板方式费时费力，而且容易出现误差，而分板机可以快速准确地完成分板工作。

2. 节约人力成本，使用分板机可以减少人工干预，节约人力成本。

工人在分板机的辅助下可以更专注于其他生产环节，提高整体
生产效率。

3. 减少废品率，分板机可以精确控制分板位置和力度，避免了
因手工操作不准确而导致的损坏或浪费，从而降低了废品率。

4. 适应多样化生产需求，由于PCB分板机可以根据不同的设计要求进行调整，因此适用于各种类型和尺寸的PCB板，满足了生产
中的多样化需求。

总的来说，PCB分板机的主要用途是提高生产效率、节约人力
成本、减少废品率，并且适应多样化的生产需求。

这些特点使得分板机在电子制造行业中起着非常重要的作用。

PCBA分板机和PCB分板机有什么区别，要了解到这个首先就要弄清楚PCBA 和PCB的区别。

PCB指的是线路板：印刷电路板，又称印制电路板，印刷线路板，常使用英文缩写PCB（Printed circuit board），是重要的电子部件，是电子元件的支撑体，是电子元器件线路连接的提供者。

由于它是采用电子印刷技术制作的，故被称为“印刷”电路板。

上图：PCB印刷电路板（无电子装联）
PCBA指的是线路板插件组装,SMT制程,PCB空板经SMT上件，然后DIP插件：PCBA=assembly of PCB. 将各种电子器件通过表面封装工艺组装在线路板上。

接下来是box assembly,即将组装好的PCB同外壳等组装起来，形成成品。

上图：PCBA印刷电路板（已有电子装联）
PCBA=Printed Cirruit Board +Assembly
也就是说PCB空板经过SMT上件,再经过DIP插件的整个制程,简称PCBA
其中牵扯到的参数控制,比如说:SMT制程:Profile曲线 DIP制程:WAVE SOLDER的进锡时间,波焊高度等等。

由上字面上理解可知：PCBA分板机主要针对于PCBA（已有电子装联的PCB）来进行分板操作的设备和PCB分板机是对线路板（无电子装联的PCB）进行分板操作。

但这个只是叫法不同而已，事实上，从效率上来考虑，一般是分PCBA板的分板机的比较多些，所以一般这两个分板机的叫法可以看起来是一样的，可以互称的。

总的来说，创威PCB分板机可以说是创威PCBA分板机的一种简称罢了，在分板机的称呼上两种可以说是互通的。

关于红点锣机（PCB锣板机）的常见功能介绍锣机是用于分割邮票孔连接且不规则的PCB板的机器。

也叫PCB曲线分板机，台式曲线分板机，邮票孔PCB分板机。

PCB 锣板机是PCB制作过程中的一个重要工序，PCB锣板是指通过锣刀按工程设计的加工程式将客户需要的图形进行切割，当铣刀磨损达到一定程度后会出现断刀而导致漏锣的情况出现，如果没有按客户要求将锣好的生产板出货给客户时，会使PCBA （PrintedCircuit Board +Assembly，指PCB空板经过SMT上件，再经过DIP插件的整个过程）无法顺利安装到产品上，从而导致PCBA报废。

锣机（PCB锣板机）适用范围：广泛应用于电脑数码、汽车行业、3C数码/家电等行业应用。

切割效率高、稳定性强、安全性高、长期稳定使用，高品质高性价比的一款全新理念在线式曲线分板机。

在线分板机有铣刀、断刀感应，优点：全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。

采用高速主轴做PCB之切割分板、分割应力小、精度高，且适用任何形状之电路板。

双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。

提高作业效率;当需要切割的电路板太大时，可合成一个工作台使用。

觉对位全自动分板机有铣刀、断刀感应，全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。

采用高速主轴做PCB 之切割分板、分割应力小、精度高，且适用任何形状之电路板。

双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。

提高作业效率;当需要切割的电路板太大时。

品质：品质永无境止之标准,产品能够获得目标客户的肯定,是对我们品质的认可。

创新：持续不断的创新产品来满足客户的需求,产品能够给客户带来附加值更重要。

服务：用品质建立合作，让客户无忧使用，为客户竭诚服务，以诚信赢得信赖。

责任：对我们的员工负责，对我们的客户负责，对我们的职责负责。

全自动曲线分板机PCB-360随着科技的不断进步，电子行业的发展也日益迅速。

PCB (Printed Circuit Board) 制造技术是电子行业中最重要的基础工艺之一。

在PCB制造过程中，经常需要将一张大型的主板分成多个小板，以适应各种不同大小的电子产品。

为了提高生产效率并保证产品的质量，现在很多企业使用自动化的曲线分板机来完成这个工作。

PCB-360 的基本介绍全自动曲线分板机PCB-360是一种高效、自动化、全数字化的曲线分板机。

它可以将一张大型的主板分割成多个小板，支持多种异形曲线切割，如圆形、椭圆形、星形、多边形等等，可以完成多种不同形状的板子切割。

此外，PCB-360还支持多线并行分板，同时支持实时在线编辑图形等高级功能。

PCB-360 的主要特点1. 高效性PCB-360的平均切割速度为每分钟15米，大大提高了生产效率。

它的全数字化控制系统使其具有高度精度的切割，并且可以自动完成板材加载、分板、卸板，再由人工拾取分板后的小板，提高了生产效率的同时降低了人工成本。

2. 多样化的分板形状PCB-360能够支持多种异形曲线切割，如圆形、椭圆形、星形、多边形等等。

这使得它可以适用于各种不同形状和尺寸的板子，提高了设备的通用性。

3. 全数字化控制系统PCB-360采用全数字化控制系统，可以实现高精度的曲线切割，同时可以在操作过程中进行实时在线编辑图形的操作，满足了生产中的各种需求。

4. 高度精度的分板PCB-360采用高精度的伺服电机，可以精确控制切割速度和切割曲线，削减了边缘残留，并能确保分板的精确度和平滑性。

5. 可视化操作界面PCB-360的操作界面设计简洁，功能明了。

用户操作时只需在电脑上编写好分板程序，通过简单的操作即可完成切割过程。

同时，PCB-360还有配备实验室测试功能，可将程序直接运行，加速和减少板子数量，方便用户进行技术验证，确保分板程序和实际加工效果一致。

PCB-360 的应用领域PCB-360广泛适用于各种不同的电子板子生产场合，如机电一体化系统，通信电源、游戏机、电子设备、LED灯具、音响、航空仪器、GPS、电视、笔记本电脑等各种电子行业。
