TeSys® F 电动机起动设备产品目录2017关于施耐德电气施耐德电气是全球能效管理和自动化领域的专家，致力于为客户提供安全、可靠、高效、经济以及环保的能源和过程管理。
集团2016财年销售额为247亿欧元，在全球100多个国家拥有16万名员工。
从最简单的开关产品到复杂的运营系统，我们的技术、软件和服务帮助客户管理和优化运营，通过互联互通的科技助力产业优化，改善城市生态，丰富人们的生活。
在施耐德电气，我们称之为：Life Is On施耐德电气中国•中国已经成为集团在全球第二大市场•在中国拥有26000名员工•3个主要研发中心和1个施耐德电气研修学院•26家工厂、8个物流中心、5个分公司和40个办事处遍布全国1/1F 型接触器与可逆接触器● 选型指南 ...........................................................................................................1/2● 特性 ..................................................................................................................1/4● 接触器选型指南○ 用于至450 kW/1000V 的电动机控制，AC-3类别 .............................................1/12○ 用于200A 至2600A 的电路控制，AC-1类别 .....................................................1/13● 根据电气寿命选型○ AC-3使用类别 .................................................................................................1/14○ AC-1使用类别 .................................................................................................1/15○ AC-2或AC-4使用类别 .....................................................................................1/16○ DC-1至DC-5使用类别 .....................................................................................1/18● 用于电动机控制的可逆接触器，AC-3类别○ 至147kW/1000V .............................................................................................1/20● 用于电源转换的接触器组，AC-1类别○ 200A 至350 A ..................................................................................................1/21● 可逆接触器和电源转换接触器组的装配元件 ...................................................1/22● 辅助模块与附件 ..............................................................................................1/27● F 型接触器线圈○ 交流50/60Hz 线圈............................................................................................1/34○ 交流40-400Hz 线圈 .........................................................................................1/35○ 交流40-400Hz 线圈，特殊应用 ........................................................................1/38○ 直流线圈 .........................................................................................................1/40○ 直流线圈，特殊应用 .......................................................................................1/42○ 宽幅电压直流线圈，特殊应用 .........................................................................1/43● 尺寸、安装与线路图 .......................................................................................1/44● 大功率电源转换接触器组，交流或直流○ 概述 ................................................................................................................1/54○ 型号 ................................................................................................................1/55○ 尺寸、线路图 ..................................................................................................1/56● 星－三角起动器，用户自行组装○ 型号 ................................................................................................................1/59○ 尺寸、安装、线路图 .......................................................................................1/62F 型电子式热过载继电器● 概述、说明 .......................................................................................................2/2● 特性 ..................................................................................................................2/3● 型号 ..................................................................................................................2/6● 辅助模块与附件 ................................................................................................2/8● 尺寸、线路图、设置说明 ................................................................................2/10TeSys F目录选型指南TeSys 接触器LC1 F AC3 (115至1800A)LC1 F AC1 (200至2750A)115 A150 A265 A330 A1/21/3特性TeSys 接触器LC1 F AC3 (115至1000A)LC1 F AC1 (200至2600A)控制电路：交流或直流供电(2) 在最恶劣的情况下，不改变触点状态(线圈电压 Uc)。
PRO16-III抄控器功能及使用说明青岛东软载波科技股份有限公司1.用途及使用范围PRO16-III型抄控器和掌上电脑或计算机、载波表一起构成了EASTSOFT®远程集中抄表系统（AMR）的主动发送设备，实现载波通信功能，利用低压电力线为通信介质与终端设备（载波电能表）建立可靠的数据连接，并以半双工的通信方式对终端设备进行抄控操作。
主要应用在集抄系统的现场安装、生产调试等环节。
2.功能及特点PRO16-III型抄控器采用东软公司自主研制开发的低压电力线载波通信发送芯片PLCi38-III，数据链路层采用高级数据链路控制协议，应用层兼容DL/T645—2007规约。
PRO16-III型抄控器和掌上电脑或计算机配合使用能完成以下功能：●设置参数：通过电力线设置和修改载波电表参数。
●抄读参数：具有指定抄读一只电表数据：表号、初始电量、初始密码等●监控单表：可以对单表进行实时监控其主要特点是：数据传输可靠，抗干扰能力强，外形小巧便于携带，是实现场维护不可缺少的必要设备。
3.工作原理及结构3.1.结构图3.2.工作原理抄控器通过RS232串行口或USB口接收主站（手持设备或计算机）的抄控命令，经载波芯片PLCi38-III扩频调制、发射馈网电路选频放大后，传送到低压电力线上；电力线终端设备（载波电能表）收到命令后向抄控器返回应答，通过RS232串行口或USB 实现通信。
4.规格和主要的技术参数5.抄控器通讯说明5.1.掌机软件版本1.支持规约类型：DL/T645-1997通讯协议、DL/T645-2007通讯协议；2.软件下载方式：登陆东软网站/选择‘技术支持’，在‘掌机软件’栏里有各版本程序的下载链接；3.具体抄读电表类型与版本的对应关系如下：5.2. 连接PC 机通讯5.2.1.通讯连接示意图注意：A/B 接线图1 基本测试使用图2 测试通讯效果5.2.2. 通讯软件说明1. 支持规约类型：DL/T645-1997通讯协议、DL/T645-2007通讯协议；2. 软件下载方式：登陆东软网站/选择‘技术支持’，在‘软件及文档下载’调试软件栏里有“DL/T645 - 1997协议调试器（V2.13）”和“DL/T645 - 2007协议调试器”的下载；3. 以下以DL/T645 - 1997协议调试器（V2.13）软件为例说明使用方法 a) 运行参数设定软件运行后首先显示如下参数界面：可以指定串口参数，如左图所示；切换到电表参数页面中可以设定电表的通讯密码等参数，电表参数中的“电表密码”项目即07-645规约中的02级密码，电表参数中的“低级密码”项目即07-645规约中的04级密码b)电表数据项单项操作在如下主界面中，录入表号以后，可以选择操作的控制码，如读数据、写数据、广播校时、冻结命令、电表清零等如果选择的是读数据和写数据，需要填写数据标识内容，也可以点击数据标识来进行数据项选择，弹出如下界面，从中可以选择需要操作的数据项目选择完毕，即可点击发送按钮来执行电表操作，在消息栏目中可以看到软件与电表的交互报文，在状态栏中可以看到返回报文的数据体内容，下图所示的是抄读电表“800000000001”的“00010000当前正向有功总电量”数据，返回的数据内容是00008463，参照规约解析是84.63kWh注意事项：✧通讯速率：9600bps，数据位：8位，停止位：1位，校验方式：偶校验；✧如果需要对电表进行设置，需要输入8位电表密码（6位密码加2位权限）；✧如果采用采集器方式对电表通讯，根据需要选中“通过采集器进行抄读”，并正确输入采集器地址；✧如有需要需要选中“命令帧前使用前导符”按钮，同时前导符输入：FC，次数为：1；以上设置完成后，打开串口，退回到主界面，输入表号，然后选择通讯类型以及数据标识，进行通讯即可；详细的通讯收发报文将会在窗体空白出显示；关于该软件详细的说明，参见软件包中的用户手册。
国外军用电子元器件质量等级与国内对应情况为了保证元器件的质量，我国制定了一系列的元器件标准。
在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议，已具备了军用器件标准的雏形，但标准是在改革开放之前制定的，有很多局限性，很难与国际接轨。
从80年代开始，我国标准化部门参照了美国军用标准（MIL）体系建立了GJB体系，元器件的标准有规范、标准、指导性文件等三种形式。
1.国内军用元器件质量分级2.美国军标质量等级体系MIL-PRF-19500 半导体器件试验总规范（依次低→高等级）单片微电路规范（依次低→高等级）（1）B-2级：不完全符合MIL-STD-883的1.2.1节的要求，并按照政府批准文件，包括卖方等效的B级要求进行采购。
（2）B-1级：完全符合MIL-STD-883（微电子器件试验方法和程序）的1.2.1节所要求，并按照标准军用图样（SMD –Standard Microcicuit Drawing），国防电子供应中心（DESC –Defence Electronic Supply Center）图样或政府批准的其它文件进行采购。
即通常称883级，器件上有5962 –xxx号。
（3）S-1级：完全按照MIL-STD-975（NASA标准的电子电气和机电源器件目录）或MIL-STD-1547（航天飞行器和运载火箭用元器件、材料和工艺技术要求）进行采购，并有采购机关的规范批准。
MIL-PRF-38534D 混合集成电路规范（依次低→高等级）电阻、电容、电感元件MIL 标准中有可靠性指标的元件失效等级分五级MIL 标准中有可靠性指标的失效率等级和失效率的对应关系3.欧空局元器件半导体分立器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）5000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）微电路：ESA/SCC（Europe Space Agency/Space Componet Cooperation）9000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）电阻、电容、电感器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）3000和4000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）4.国外军用元器件与我国军用元器件质量等级对应关系半导体分立器件质量等级对应关系微电路质量对应等级阻容电感失效率等级对应。

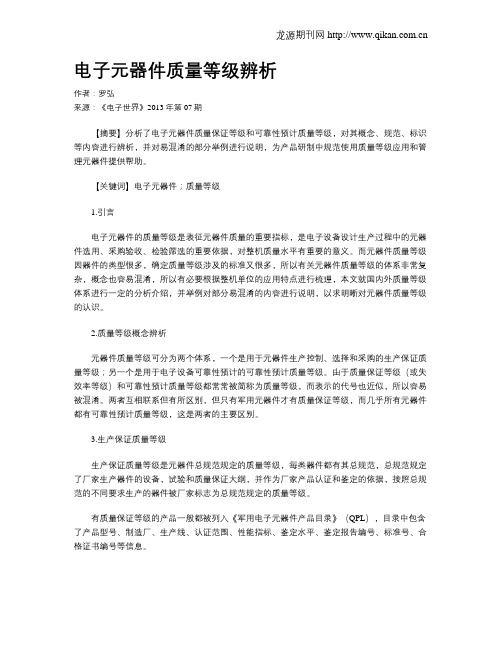

电子元器件质量等级辨析作者：罗弘来源：《电子世界》2013年第07期【摘要】分析了电子元器件质量保证等级和可靠性预计质量等级，对其概念、规范、标识等内容进行辨析，并对易混淆的部分举例进行说明，为产品研制中规范使用质量等级应用和管理元器件提供帮助。
【关键词】电子元器件；质量等级1.引言电子元器件的质量等级是表征元器件质量的重要指标，是电子设备设计生产过程中的元器件选用、采购验收、检验筛选的重要依据，对整机质量水平有重要的意义。
而元器件质量等级因器件的类型很多，确定质量等级涉及的标准又很多，所以有关元器件质量等级的体系非常复杂，概念也容易混淆，所以有必要根据整机单位的应用特点进行梳理，本文就国内外质量等级体系进行一定的分析介绍，并举例对部分易混淆的内容进行说明，以求明晰对元器件质量等级的认识。
2.质量等级概念辨析元器件质量等级可分为两个体系，一个是用于元器件生产控制、选择和采购的生产保证质量等级；另一个是用于电子设备可靠性预计的可靠性预计质量等级。
由于质量保证等级（或失效率等级）和可靠性预计质量等级都常常被简称为质量等级，而表示的代号也近似，所以容易被混淆。
两者互相联系但有所区别，但只有军用元器件才有质量保证等级，而几乎所有元器件都有可靠性预计质量等级，这是两者的主要区别。
3.生产保证质量等级生产保证质量等级是元器件总规范规定的质量等级，每类器件都有其总规范，总规范规定了厂家生产器件的设备，试验和质量保证大纲，并作为厂家产品认证和鉴定的依据，按照总规范的不同要求生产的器件被厂家标志为总规范规定的质量等级。
有质量保证等级的产品一般都被列入《军用电子元器件产品目录》（QPL），目录中包含了产品型号、制造厂、生产线、认证范围、性能指标、鉴定水平、鉴定报告编号、标准号、合格证书编号等信息。
很多国产器件仍在使用七专标准确定的质量等级，七专标准是我国七十年代制定的，是当时我国军用元器件标准，以后我国参照美军标的体系，制定了GJB体系，GJB体系中包含规范类、标准类和指导性文件类。
