凌河地形地质图Company number：【0089WT-8898YT-W8CCB-BUUT-202108】凌河地区地形地质图读图报告该图为凌河地区地形地质图，图件比例尺为1︰20000 ；工作区面积为×××。
一、地形特征该区海拔最高点为SE方向的团堡山顶峰，高度1162米，NE方向次高点峰岭，海拔1150米，有山峰六个，主要分布在该区北部。
最低点为SW 石村一带，高度为200米左右。
相对高差南部960米左右，北部350米左右。
工作区北部与南部各有一列山脉，均呈现自东向西依次递降的趋势，但南部山脉递降幅度大于北部山脉。
该区中部地形呈现两山夹一沟势态，垂直主河道，沟谷十分发育，沟谷数目达12条之多。
分别为，北部山区自西向东有牛溪河、羊沟、黑水、白水、岩沟、牙溪、北沟；南部山区自西向东有青溪、洪溪、黄水、麻溪、南沟。
该区整体地表形态为，东部较高，西部较低，北部较高，南西部略低的簸箕型地表形貌，簸箕底部发育有流向为NE—SW的较大河流—凌河，其分枝小河流很多。
从地形来看，应以河流的下蚀作用和溯源侵蚀为主。
区内分布有居民居住点4个，其中石村居民点相对较大，人口较多，交通较为便利。
其他村庄分布于600米～900米山坡之上，人口较少，交通不便。
二、地层分析凌河地区出露的地层可由老到新分别为，中泥盆统（D2）白云岩、砂岩，下石炭统（C1）页岩、煤层，上石炭统（C2）页岩、砂岩，下二叠统（P1）薄层石灰岩，中二叠统（P2）泥灰岩，上二叠统（P3）页岩、砂岩，下白垩统（K1）砾岩，上白垩统（K2）砂岩。
白垩系地层主要分布于图区的NE和SE 地区；二叠系、石炭系主要分布于图区的中部地区；泥盆系地层主要分布于图区的NW地区。
通过读图可知：中泥盆统（D2）地层与下石炭统（C1）地层间缺失上泥盆统（D3）地层；二叠系上统（P3）地层与白垩系下统（K1）地层间，存在大量地层缺失，存在两个“地层不整合”接触现象。
凌河地质图报告1. 引言凌河地质图是对凌河地区地质特征的详细记录和描述。
地质图是地质调查的重要成果之一，对于地质学家和相关领域的研究人员来说具有重要的参考价值。
本报告将对凌河地质图的制作过程以及地质特征进行分析和解读。
2. 地质图的制作过程地质图的制作过程通常包括地质调查、野外观察与记录、地质标本采集等步骤。
2.1 地质调查地质调查是制作地质图的第一步。
地质学家通过调查研究地层、地貌、构造、岩石类型等信息来了解区域的地质特征。
在凌河地质图的制作过程中，地质学家通过实地调查和文献研究等方式获取相关数据。
2.2 野外观察与记录野外观察与记录是地质图制作的重要环节。
地质学家在凌河地区进行野外观察时，需要仔细观察地层、岩石、构造等地质特征，并将观察到的信息进行记录。
这些记录包括地层岩性、岩石组合、构造形态等，为后续地质图的绘制提供重要数据。
2.3 地质标本采集地质标本采集是制作地质图的关键步骤之一。
地质学家在野外观察过程中通常会采集一些岩石、矿物等标本进行分析。
通过对这些地质标本的研究，可以更加准确地确定地质特征，并为地质图的绘制提供重要依据。
2.4 地质图的绘制地质图的绘制是制作地质图的最后一步。
地质学家根据调查、观察和标本分析的结果，利用地图绘图软件等工具将地质特征绘制在地图上。
地质图通常使用不同的符号和颜色来表示不同的地质要素，如地层、构造、岩石类型等，以便于观察者理解和分析。
3. 凌河地质特征分析根据凌河地质图绘制的结果，我们可以得出以下几个地质特征的分析：3.1 地层特征凌河地区的地层主要由沉积岩和火山岩组成。
沉积岩由泥岩、砂岩和页岩等构成，具有较好的油气储层潜力。
火山岩主要分布在地层的上部，是地区火山活动的产物。
3.2 构造特征凌河地区存在着多次构造活动的痕迹。
构造特征主要表现为断裂、褶皱和崩塌等现象。
这些构造活动对地区的地貌和岩石分布产生了重要影响。
3.3 岩石特征凌河地区的岩石主要有火山岩、石英岩和页岩等。

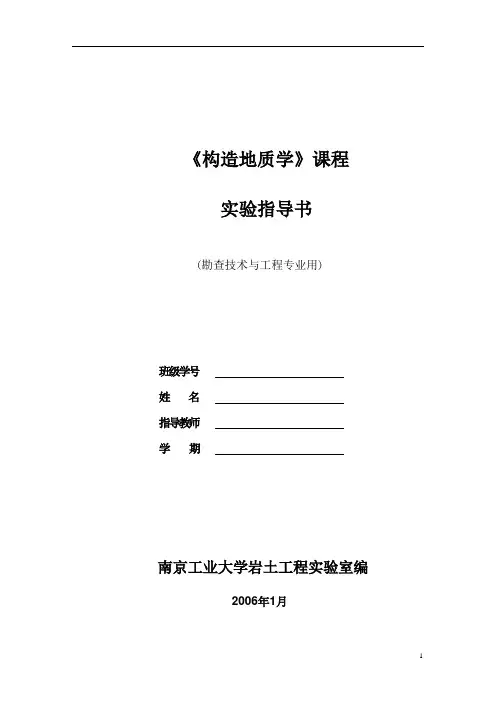

《构造地质学》课程实验指导书(勘查技术与工程专业用)班级学号姓名指导教师学期南京工业大学岩土工程实验室编2006年1月目录实习一分析地质图，作剖面图（水平、倾斜岩层）实习二分析褶皱区地质图实习三绘制和分析节理玫瑰花图实习四分析断层地区地质图实习五构造地质综合实验实习一分析地质图，作剖面图（水平、倾斜岩层）一、目的要求初步认识地质图（水平、倾斜岩层）。
学习作地质剖面图。
二、说明图名表明图幅所在地区和类型。
一般采用图内主要市镇、居民点及主要山岭、河流等命名。
如果比例尺较大，图幅面积较小，地名不为人们所知，则在地名前要写上所属省(区)、市或县名。
如《北京市门头沟区地质图》。
地质图的比例尺与地形图或地图的比例尺一样，有数字比例尺和线条比例尺。
图例是地质图上各地质现象的符号和标记，用各种规定的符号和色调来表明地层、岩体的时代和性质(见附录Ⅰ“地层代号和色谱”以及附录Ⅱ“各种常用构造符号”)。
图例要按一定顺序排列。
地层图例在前，次为代号图例，构造图例一般排在最后。
地层图例的安排从上到下由新到老；如横排，一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相庆的位置上。
岩浆岩体图例放在地层图例之后。
已确定时代的岩体可按新排列，同时代各岩类按酸性到基性顺序排列。
构造图例，如地质界线、断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2.图切地质剖面图正规地质图均附有一幅或几幅切过图区主要地层、构造的剖面图。
如单独绘剖面图时，则要标明剖面图图名，如周口店(指图幅所在地区)太平山-升平山地质剖面图。
如为图切剖面并附在地质图下面，则以剖面标号表示，如Ⅰ-Ⅰ′地质剖面图或A-A′地质剖面图。
剖面在地质图上的位置用细线标出，两端注上剖面代号，如Ⅰ-Ⅰ′或A-A′等。
在相应剖面图的两端也相应注上同一代号。
剖面图的比例尺应与地质图的比例尺一致。
垂直比例表示在剖面两端竖立的直线上，按海拔标高标示。
高中地理精选习题（22）下图为凌河地形地质剖面图。
读图回答5—6题。
5．图中（）A．煤层形成于砾岩层中B．煤层形成的时间较晚C．煤层由变质作用形成D．皮家处适合开采煤炭6．图示区域P—K期间的地质过程主要为（）A．沉积—挤压—侵蚀—沉积B．下沉—侵蚀—抬升—沉积C．沉积—断裂—下沉—沉积D．下沉—沉积—抬升—侵蚀【答案】5．D 6．A考古界人士常说：“汉墓十室九空”。
“沉海昏，立吴城”在鄱阳湖边流传了1600多年。
近年来，鄱阳湖出现了史上少有的低水位，让海昏侯墓呈现在人们面前。
下图为鄱阳湖周边地区地质剖面图。
读图，完成7—8题。
7．关于图示区域的地质活动描述正确的是（）A．图示范围内的岩石均是沉积岩B．庐山的隆起主要是由于断裂抬升C．P地的地质地貌是背斜谷D．图示地质过程中，鄱阳湖湖心西移8．结合材料判断，海昏侯墓保存完好主要得益于（）A．地壳运动，沉入湖底久B．地质稳定，环境变迁小C．加强保护，人为破坏少D．岩性坚硬，外力侵蚀弱【答案】7．B 8．A大题精选2.阅读图文材料，回答下列问题。
(22分)材料一响水稻，出产于黑龙江省宁安市渤海镇，具有早熟、饱满、优质、高产等特点。
响水大米是世界上唯一在火山熔岩台地上生产的稻米。
其生长的土地为古代火山爆发时，岩浆流淌凝固而成的大面积玄武岩“石板地”，由于大面积石板地吸收热量，使地温、水温分别比一般稻田高出2～3 ℃左右。
腐殖土积于其上，厚度达20～30厘米，其灌溉水源为镜泊湖流出的牡丹江上游间水及地下泉水。
远在唐代渤海国时期，渤海镇地区已经出现了先进的水利灌溉和水稻栽培技术。
自唐代以来，至宋、元、明、清，响水大米始终是历朝贡米，为皇室所享用。
当地农民利用优越的自然环境条件，采用传统方式种植水稻，并在稻田中养鸭，稻米热销日本、韩国、俄罗斯、美国等地。
材料二图示为渤海镇位置及响水稻分布示意图。
(1)分析响水稻早熟、饱满、优质、高产的主要原因。
(8分)(2)说明渤海镇农民在稻田中放养鸭子的效益。
地质人员制作地质剖面图的技巧、方法和注意事项一、目的1.了解地质剖面图的基本概念，学会编制地质剖面图。
2.掌握不整合(不整合，地层序列中两套地层之间的一种不谐调的地层接触关系。
它意味着不整合面下的地层形成之后和不整合面之上的地层沉积开始时所经历的沉积中断，下盘发生褶皱、断裂、变质、上升、遭受剥蚀和下盘重新下沉或海侵接受沉积等。
不整合表明地层记录的重要间断或缺失。
地层剖面中的岩层是现存的地层部分，而不整合则包含缺失的地层部分。
)在剖面图及平面图上的表现特点。
二、实习内容（一）地质剖面图的基本概念1）地质剖面图的定义：用规定的符号、花纹和颜色按一定的比例、沿一定的方向、表示一定距离内、地下一定深度内地质现象的图件。
地质剖面图分为实测剖面、信手剖面与图切剖面（目前了解）两种。
2）地质剖面图的组成：地质剖面图由图名、比例尺（水平、垂直比例尺）、剖面方位、图例、责任表等组成。
（二）地质剖面图的编制方法1）剖面线的选择：为了更好地反映图内的构造特征，剖面线应尽量选择垂直于地层走向、构造线方向，以及地层出露最完整、构造最清晰的地段。
2）剖面基线的选择：所谓的剖面基线是指剖面所反映深度的一条基准线。
剖面基线的确定主要根据剖面线地形的起伏，比例尺的大小而定。
3）绘制剖面地形曲线（方法同前）。
4）投影地质界线。
5）根据岩层产状勾绘地质界线（先不整合面以上的新地层，再不整合面以下的老地层）6）整饰图件：图名、方位、图例、颜色等的标注，各单元的合理布置。
一幅标准的剖面图各单元组成及布置如下。
见插图6（三）不整合在地质图上的特点1. 平行不整合平行不整合在平面图上不整合线与新、老地层界线平行或重合，不整合面的产状与新、老地层产状相同。
在平面图上用实线加虚线（新地层一端）表示，剖面图上用虚线表示。
2. 角度不整合角度不整合在地质图与剖面图上的特点分两种情况：1）当新、老地层的倾角不同，倾向大致相同时，不整合面（或界线）在平面图上与新、老地层大致平行，剖面图上与新地层平行、与老地层斜切。
2020届人教高考地理11月稳中培优选择题练习（1）及答案（一）（2019届陕西省黄陵县中学高三5月模拟）下图为凌河地形地质剖面图。
读图回答1--3题。
1．图中A．煤层形成于砾岩层中B．煤层形成的时间较晚C．煤层由变质作用形成D．皮家处适合开采煤炭2．图示区域P—K期间的地质过程主要为A．沉积—挤压—侵蚀—沉积B．下沉—侵蚀—抬升—沉积C．沉积—断裂—下沉—沉积D．下沉—沉积—抬升—侵蚀【答案】1．D 2．A【解析】1．从图中得知，煤炭分布位置附近没有砾岩层，A错；煤层位于C1，对照下面的时间表可知，距今时间最长，B错；煤层是由沉积作用而成，C错；皮家处岩层地质稳定，离煤层近，适合开采煤炭，D正确。
故选D。
2．P1是泥灰岩，P2是页岩，K1是砾岩，从岩石的分布情况，可以得知该地区先发生沉积作用形成沉积岩，沉积有弯曲变形和原有岩层方向不平行，说明经历了内力的挤压；露出的岩石又经历的外力侵蚀，并且经过沉积作用又形成了沉积岩。
故选A。
（二）云杉(亚寒带代表性针叶树种)分布与全球气候变化密切相关。
为研究北美洲气候变化,用恢复历史植物分布的方法,得到距今2.1万年(图甲)、距今5千年(图乙)和距今5百年(图丙)北美洲云杉主要分布区图。
据此回答第*题:**.云杉主要分布区北界的移动,反映了( )A.甲到丙时期北美气温持续上升B.乙到丙时期北美气温略有下降C.甲到丙时期太阳辐射持续增强D.乙到丙时期北美沿岸暖流加强解析:B 云杉分布与全球气候变化密切相关,云杉主要分布区北界的位置移动反映了气候变化,结合图中冰盖范围的变化,甲时期云杉主要分布区纬度最低,冰盖范围最大,说明甲时期气温最低。
乙时期云杉主要分布区北界比丙时期的纬度要高,说明乙到丙时期气温有所下降,B项正确;若乙到丙时期北美沿岸暖流加强,则乙到丙时期气温应有所上升,故D项错误。
综上所述,三地气温:甲<丙<乙,故A、C项错误。
（三）城市空间的极度蔓延是目前城市中存在的普遍现象,低碳城市是未来城市发展的主要趋势,某学者通过构造城市空间形态低碳绩效模型对城市空间增长的典型模式进行分析,从公共服务中心的出行距离角度探索城市空间增长的低碳化模式,为城市规划实践提供理论支持,下表为我国某市公共服务中心的平均出行距离比较(单位:km)。
一、实习背景为了提高地质专业学生的实践能力和地质勘查技能，我们一行人于2021年秋季来到凌河地区进行地质实习。
凌河地区位于我国东北地区，地质条件复杂，是进行地质实习的理想场所。
在实习期间，我们通过实地考察、剖面测量、样品采集等手段，对凌河地区的地质构造、地层分布、岩性特征等进行了详细的研究。
二、实习内容1. 地形地质图读图实习初期，我们对凌河地区的地形地质图进行了详细解读。
该图比例尺为1:120000，图上标注了海拔、等高线、水系、地貌单元等信息。
通过分析地形地质图，我们了解了凌河地区的地形特征，如海拔最高点为东南方向的团堡山顶峰，高度为1162米。
同时，我们还了解了该地区的地貌类型，如山地、丘陵、平原等。
2. 剖面测量与样品采集在实习过程中，我们进行了剖面测量和样品采集。

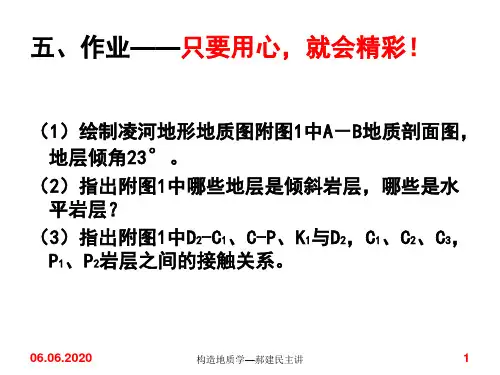

首先，我们确定了凌河地区A-B剖面线的位置，并进行了详细的剖面测量。
通过测量，我们得到了该剖面的地层厚度、岩性特征、构造样式等信息。
随后，我们在剖面线上进行了样品采集，包括岩石、土壤、矿物等，为后续的实验室分析提供了基础数据。
3. 岩石鉴定与岩性分析在实验室，我们对采集到的样品进行了岩石鉴定和岩性分析。
通过对岩石的肉眼观察、显微镜观察、化学成分分析等方法，我们确定了岩石的类型、矿物组成、结构构造等特征。
此外，我们还对岩石的成因、形成环境进行了探讨。
4. 构造地质分析通过对剖面测量和样品采集的数据进行分析，我们对凌河地区的构造地质进行了深入研究。
我们发现，该地区存在一系列断裂构造，如正断层、逆断层、平移断层等。
这些断裂构造对地层分布、岩性特征、地貌形态等产生了重要影响。
三、实习总结通过本次凌河地质实习，我们收获颇丰。
以下是实习的主要收获：1. 提高了地质专业知识和实践能力，为今后的地质工作奠定了基础。
2. 学会了地形地质图的读图方法，掌握了剖面测量和样品采集的技能。
3. 了解了岩石鉴定和岩性分析的方法，为实验室分析提供了经验。
4. 深入研究了凌河地区的构造地质特征，为地质勘探和资源开发提供了参考。
