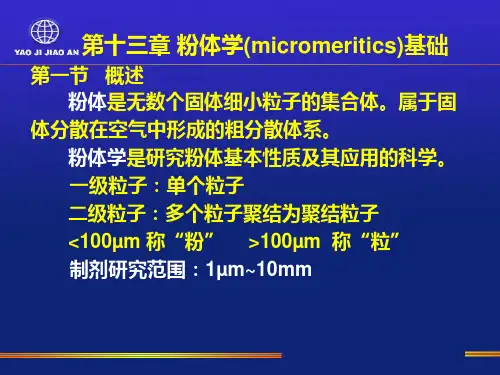

第十章粉体学基础第十章粉体学基础第一节概述粉：小于等于100微米粒：大于100微米单一粒子为一级粒子，单一粒子聚结体为二级粒子第二节粉体的基本性质基本性质：粉体的粒径及其分布和总表面积，单一粒子的形态及表面积一、粒径及粒径分布（一）粒径的表示方法1、几何学粒径1）三轴径：在粒子平面图上测定的长径l,短径b和高度h2）定方向径：在粒子平面投影图上测得的特征径a)Feret:径：定方向接线径，在粒子投影图上画出外接平行线，其平行线见得距离即是定方向径b）Krummbein：定方向最大径，用一直线将粒子投影面按一定方向进行分割，分割的最大长度为定方向最大径c）Martin：定方向等分径，用一直线将粒子投影面按一定方向进行分割，恰好将投影面积等分时的长度为定方向等分径3）圆相当径a)Heywood：投影面积圆相当径,系与粒子投影面积相同的圆的直径b)周长圆相当径：系与投影面积周长相等的圆的直径4）球相当径a)球体积相当径：与粒子体积相同的球体的体积b)球面积相当径：与粒子体表面积相同的球体的直径5)纵横比：系颗粒的最大轴长度与最小轴长度之比2、筛分径：细孔通过相当径3、有效径：沉降速度相当径，与粒子在液相中具有相同沉降速度的球的直径4、比表面积等价径：与粒子具有相同比表面积的球的直径5、空气动力学相当径：空气动力学径，与不规则粒子具有相同动力学行为的单位密度球体的直径（二）粒径分布频率分布：表示各个粒径所对应的粒子在全体粒子群中所占的百分数累计分布：表示小于或大于某粒径的粒子在全体粒子群中所占的百分数粒度分布基准：个数基准、质量基准、面积基准、体积基准、长度基准（三）平均粒径：中位径：中值径，累计分布图中累计正好为50%所对应的粒径众数粒径：颗粒出现最多的粒度值，即频率分布曲线的最高峰值（四）粒径的测定方法显微镜法或筛分法测定药物制剂的粒子大小和限度，光散射法测定原料药或药物制剂的粒度分布1、显微镜法：将粒子放在显微镜下，根据投影测定等价粒径2、筛分法：筛孔机械阻挡的分级方法3、沉降法：液相中混悬粒子的沉降速度4、库尔特计数法：电阻法，等体积球的相当径5、激光散射/衍射法：光传播遇到颗粒阻挡发生散射，颗粒越大，散射光夹角越小6、比表面积法：吸附法和透过法测定7、级联撞击器法：测量可吸入颗粒物的空气动力学粒径和粒径分布的首选二、粒子形态：系指粒子的轮廓或表面个点所构成的图像（一）形态指数：将粒子某些性质与球或圆的理论值比较形成的无因次组合1、球形度：真球度，系指用粒子的球相当径计算的球的表面积与粒子实际面积之比2、圆形度：系指用粒子的投影面积相当径计算的圆周长与粒子投影面积周长之比（二）形状系数1、体积形状系数2、表面积形状系数3、比表面积形状系数三、粒子比表面积（一）比表面积的表示方法：单位体积或单位重量的表面积1、体积比表面积：单位体积粉体的表面积2、重量比表面积：单位重量粉体的比表面积（二）比表面积的测定方法1、气体吸附法：利用粉体吸附气体的性质2、气体透过法：气体通过粉体时的阻力与比表面积有关第三节粉体的其他性质一、粉体的密度（一）粉体密度分类和定义1、真密度：粉体质量除以真体积得到的密度，不包括颗粒内外空隙的体积2、粒密度：粉体质量除以粒体积得到的密度，包括内部空隙3、堆密度：，松密度，粉体质量除以该粉体所占体积得到的密度，包括内部空隙振实密度：经一定规律振动或轻敲后测得的堆密度理论上：真密度大于等于粒密度大于等于振实密度大于等于堆密度（二）粉体密度的测定方法1、真密度的测定1）氦气测定法：首先通入已知重量的氦气到代测定空仪器中，测得仪器容积V0，然后将供试品放入容器抽真空，完成后导入一定量氦气，而后计算出粉体周围及进入粉体孔径氦气体积Vt，V0-Vt既是粉体体积计算可得真密度2）液体汞、苯置换法2、粒密度的测定：比重瓶法（常用）、吊斗法3、堆密度与振实密度的测定方法：将约50立方厘米到的经过二号筛处理的粉体装入100ml量筒中，将量筒从一英寸处落下到坚硬木板三次，所得体积即为粉体堆体积，计算可得堆密度二、粉体的空隙率分类：颗粒内空隙率、颗粒间空隙率、总空隙率测定：压汞法、气体吸附法三、粉体的流动性（一）粉体流动性的评价方法1、休止角：粉体堆积层的自由斜面与水平面形成的最大夹角测定方法：固定圆锥底法、固定漏斗法动态休止角：流动粉体与水平面形成的夹角，可装入量筒后以一定速度旋转测定休止角小于等于30度时流动性好，小于等于40度时，可以满足生产需要2、流出速度：单位时间内从容器小孔中流出粉体的量表示3、压缩度和Hausenr测量方法：将一定量粉体装入量筒中测得最初堆体积，采用轻敲法测得粉体最紧状态得到最终体积，后根据相关公式计算出压缩度压缩度为20%以下流动性较好，增大流动性下降，超过30%很难流出HR在1.25以下流动性好，大于1.6时很难操作（二）改善流动性的方法1、增大粒子大小：250~2000微米流动性好，72~250微米流动性取决于形态和其他因素，小于100微米时流动性会出现问题2、改善粒子形态及表面粗糙度3、改变表面作用力4、助流剂的影响5、改变过程条件四、粉体的填充性（一）表示方法：堆容比：单位质量所占体积空隙率：堆体积中空隙所占体积堆密度：单位体积的质量空隙比：空隙体积与真体积之比充填率：堆密度与真密度之比配位数：一个粒子周围相邻其他粒子个数（二）颗粒的排列模型球形粒子规则排列，接触点最小为6，此时空隙率最大，为48%，接触点为12时最小为26%，粒径大小不影响空隙率和接触点（三）充填状态的变化和速度方程：久野方程、川北方程（四）影响粉体充填性的因素1、粒径大小及其分布2、颗粒的形状和结构3、颗粒的表面性质4、粉体处理及过程条件5、助流剂的影响五、粉体的吸湿性定义：固体表面吸附水分的现象（一）水溶性药物的吸湿性CRH：水溶性药物在较低的相对湿度环境中平衡水分含量较低，不吸湿，但当空气中相对湿度提高到一定值时吸湿量急剧增加，此时的相对湿度即为物料的临界相对湿度。
