机械基础(全套)ppt课件

机械基础(全套)ppt课件
类型。
联轴器类型、特点及选用
刚性联轴器
适用于两轴对中精度高、无冲 击的场合，传递扭矩大，但无
缓冲作用。
弹性联轴器
适用于两轴对中精度稍差、有 冲击的场合，能吸收振动和冲 击，但传递扭矩较小。
液压联轴器
适用于需要无级调速和过载保 护的场合，能自动适应两轴的 不对中，但价格较高。
选用原则
根据传递扭矩、转速、对中精 度、工作环境等条件综合考虑
CAE软件
如ANSYS、Nastran等，用于进行有限元分析、 结构优化等，提高设计的准确性和效率。
PDM/PLM软件
如Windchill、Teamcenter等，用于产品数据管 理、流程管理等，提高设计协同和效率。
03
机械制造工艺与装备
机械制造工艺概述
机械制造工艺的定义
研究机械产品制造过程中的加工方法 、工艺装备、加工顺序和工艺参数等 内容的总称。
，选择合适的联轴器类型。
离合器类型、特点及选用
牙嵌离合器
适用于低速重载、有频繁接合和分离 的场合，传递扭矩大，但接合时冲击 较大。
摩擦离合器
适用于中高速轻载、需要平稳接合的 场合，接合平稳，但传递扭矩较小。
电磁离合器
适用于需要远程控制和自动控制的场 合，动作迅速，但价格较高。
选用原则
根据传递扭矩、转速、接合方式、工 作环境等条件综合考虑，选择合适的 离合器类型。
气压元件选用与安装
液压与气压元件选用与安装
根据系统工作压力和流 量选择合适的气源装置 、气缸、控制阀等元件 ；
安装前应检查元件的清 洁度和完好性，确保无 损坏和污染；
安装时应按照制造厂的 推荐规范进行，确保正 确的配合间隙和紧固力 矩；

机械基础全套ppt课件

机械基础全套ppt课件
解题过程
67
三、滚珠螺旋传动简介
68
本章小结
1．常用螺纹的类型、特点及应用。 2．普通螺纹的主要参数。 3．常用螺纹的螺纹标记。 4．螺旋传动的工作原理、特点和应用形式。 5．普通螺旋传动和差动螺旋传动的移动距离计算 及移动件移动方向的判定。 6．滚珠螺旋传动的应用特点。
69
第三章 链传动
§3－1 链传动陈述 §3－2 链传动的类型
52
管螺纹的代号标注
1．管螺纹尺寸代号不再称作公称直径，也不是螺纹本 身的任何直径尺寸，只是一个无单位的代号。
2．管螺纹为英制细牙螺纹，其公称直径近似为管子的 内孔直径，以英寸为单位。
3．右旋螺纹不标注旋向代号，左旋螺纹则用LH表示。 4．非螺纹密封管螺纹的外螺纹的公差等级有A、B两级， A级精度较高；内螺纹的公差等级只有一个，故无公差等级 代号。 5．内、外螺纹配合在一起时，内、外螺纹的标注用 “ / ”分开，前者为内螺纹的标注，后者为外螺纹的标注。
53
§2－4 螺旋传动的应用形式
一、普通螺旋传动 二、差动螺旋传动 三、滚珠螺旋传动简介
54
一、普通螺旋传动
普通螺旋传动——由螺杆和螺母组成的简单 螺旋副实现的传动。
55
1．普通螺旋传动的应用形式
螺母固定不动，螺杆回转并作直线运动
56
螺杆固定不动，螺母回转并作直线运动
57
螺杆回转，螺母作直线运动
二、齿形链简介
由一组带有齿的内外链板左右交错排列， 用铰链连接而成。
外链板
内链板
83
齿形链标记示例
CL08 － 22.5 W － 60
GB/T 10855－1997
链宽 导向形式
标准编号

《机械基础知识》PPT课件

《机械基础知识》PPT课件

• 若采用形锁合，可把凸轮作成端面有沟槽的 结构形式，或把从动件作成封闭状结构形式。
• 因滚子与凸轮的内外廓线存在速度差，使滚子与凸 轮之间产生滑动摩擦， 加大了磨损，可将其 作成双滚子结构。
（3）杆件类构件的结构设计
其结构主要根据杆件系统的构造而定。 一般可作成圆盘销轴状、曲轴状、杆件状等。
（4）块状类构件的结构设计
3.机械系统的运动精度
主要原因：尺寸误差、运动副的间隙误差、 构件的弹性变形等。
二、运动副的结构设计
常见运动副的结构设计：
1.转动副的结构设计
其沿圆周提供封闭的约束，根据相对运动速 度和载荷的大小，可使用滚动轴承或滑动轴承。
2.移动副的结构设计
结构比较复杂，可以用高副式的移动副 ，也可以用低副式的移动副。
其约束条件可采用重力封闭或形封闭。
3.高副的结构设计
一般情况下，不存在结构设计问题，但特 殊场合需要。
在机构的组合系统中，各基本机构都保持原 来的结构和运动特性，都有自己的独立性。但 需要各个机构的运动或动作协调配合，以实现 组合的目的。机构的分析和设计方法仍然适合 机构组合系统中的各个机构。
例：
铰链四杆机构与曲柄滑块机构串联 在一起，前者的输出构件DC杆与后者 的输入构件DE连接在一起，二者均保 持自己的特性。
常用于完成复杂运动的机械系统中
齿轮连杆组合机构
五杆机构ABCDE的两个 输入运动是通过齿轮1、2 的运动来实现的，适当地 选择机构尺寸与齿轮的传 动比，可得到预定的连杆 曲线。
四、机械的控制系统
控制方法：机械控制、电气控制、 液压控制、气动控制及综合控制
现代机械的控制系统集计算机、传感器、 接口电路、电器元件、电子元件、光电元件 、电磁元件等硬件环境及软件环境为一体， 且在向自动化、精密化、高速化、智能化的 方向发展，其安全性、可靠性的程度不断提 高。

机械基础全套PPT课件

机械基础全套PPT课件

·17 ·
目录 上页 下页 1返7 回
2.1 力的概念与基本性质 • 2.1.2 静力学基本公理 • 公理1（二力平衡公理）
• 作用在刚体上的两个力，使刚体保持平衡的必要和充分 条件是：这两个力大小相等，方向相反，作用在同一直 线上。
• 只受两个力的作用而保持平衡的刚体称为二力体。右下 图所示结构中的CD杆，不计其自重时，可视为二力杆。
·7 ·
目录 上页 下页 返7 回
1.2 一般机械的组成及基本要求
1.2.1 一般机械的组成 例：小轿车
·8 ·
目录 上页 下页 返8 回
1.1 课程的内容、性质、任务和基本要求
• 小轿车主要由发动机、传动装置、行驶和控制装置、 车身、电气设备等五部分组成，各部分的主要功用为：
• 1）发动机：动力装置，使供入其中的燃料汽油燃烧 而发出动力；
机械基础
目录
• 第1章 绪论 • 第2章 杆件的静力分析 • 第3章 直杆的基本变形 • 第4章 工程材料 • 第5章 连接 • 第6章 机构 • 第7章 机械传动
• 第8章 支承零部件 • 第9章 机械的节能环
保与安全防护 • 第10章 机械零件的精度 • 第11章 液压与气压传动
·1 ·
目录 上页 下页 返1 回
（5）构件：由一个零件或若干个零件刚性组合成的 最小的运动单元。
（6）部件：部件是机器的装配单元，机器是由若干 部件组成的。
·11 ·
目录 上页 下页 1返1 回
1.2 一般机械的组成及基本要求
• 2. 摩擦和磨损 • 摩擦是指两物体的接触表面阻碍它们相对运动的机械
阻力。按照两物体相对运动的状态，可以分成滑动摩 擦、滚动摩擦、滚滑动摩擦和旋转摩擦等。 • 磨损是由于摩擦导致机械零件表面材料的逐渐丧失或 转移的现象。通常按照磨损的机理可以分成粘着磨损、 磨料磨损、疲劳磨损、冲蚀磨损及腐蚀磨损等。磨损 会影响机器的效率，降低工作的可靠性，甚至促使机 器提前报废。

机械基础第一章完整ppt课件

机械基础第一章完整ppt课件

精选PPT课件
2
第1
章
机械概述
1-1机器的组成 1-2金属材料的性能 1-3机械零件的强度 1-4摩擦和磨损
精选PPT课件
3
1-1 机器的组成
•本节任务： 1、什么是机器、机构、机械、零件和构件？ 2、机器的组成部分。
精选PPT课件
4
1-1机器的组成
一、机器和机构
精选PPT课件
5
1、机器
机械基础
精选PPT课件
1
绪论
•机械基础是一门什么样的课？
机械基础是中等职业学校机械专业的一门综合性的基础课。 工程力学
机械基础
机械工程材料 机械零件与传动
机工械程工零力程件学材与：料传生：动产构：实件为践是了中材正常料确用制的成使机的用械。机设机器备械，和工必工程须程材了部料解件的机都基器是本的由知组许识成多为。构合从件理运（地动具选上有择看独材，立料机运，器动充由的 分若基发干本挥传单材动元料机）本构组身组成的成的潜；。在从工性结程能构力提上学供看为了，分基机析础器构。由件若的干强零度件、组刚成度。与要选了择解合机理器的，结就构要提了供解了机基构本 的理工论作与原方理法、。特点及应用和通用零件的类型、结构、材料、标准及选择方法。
精选PPT课件
25
2. 抗氧化性 （1）金属材料抵抗氧化作用的能力，称为抗氧化性。 （2）金属材料在加热时，氧化作用加速，如钢材在锻造、热处理、焊接等加热作业 时，会 发生氧化和脱碳，造成材料的损耗和各种缺陷。因此，在加热坯件或材料时， 常在其 周围形成一种还原气体或保护气体，以避免金属材料的氧化。 3. 化学稳定性 （1）化学稳定性是金属材料的耐腐蚀性和抗氧化性的总称。
二、机器的组成 2、执行部分

机械基础PPT课件

机械基础PPT课件
人字齿等。
通过带与带轮之间的摩擦力 传递运动和动力，具有结构 简单、制造容易、运转平稳 等特点。根据带截面形状可 分为平带、V带、多楔带等。
用于支撑旋转零件并传递运 动和动力，根据轴线形状可 分为直轴、曲轴和软轴等。
轴承
用于支撑轴并减少其摩擦系 数的零件，根据摩擦性质可 分为滑动轴承和滚动轴承两
大类。
高精度
通过精确的数值计算和控制， 实现加工过程的高精度。
高效率
自动化程度高，减少人工干预 ，提高生产效率。
灵活性
可轻松实现复杂形状和结构的 加工，适应性强。
柔性制造系统（FMS）简介
FMS定义
一种高度自动化的制造系统， 可根据生产需求灵活调整生产
流程。
加工设备
如数控机床、加工中心等。
物料储运系统
实现工件的自动识别和运输。
定期检查轴承运转情况 及时更换损坏或磨损严重的轴承部件
04
连接与紧固技术
连接类型及其特点
刚性连接
被连接件之间不能产生相对运动的连接。如焊接、铆接、螺纹连接等。这类连 接能传递较大的动力，并能承受各种外力作用。
挠性连接
允许被连接件之间产生一定相对位移的连接。如各种弹性元件构成的挠性连接 、轴承与轴之间的连接等。这类连接可缓冲、减振、提高抗冲击能力。
机械基础PPT课件
目 录
• 机械概述与分类 • 机构与传动基础知识 • 轴承与润滑技术 • 连接与紧固技术 • 液压与气动技术 • 机械制造工艺基础 • 现代制造技术与装备发展趋势
01
机械概述与分类
机械定义及作用
机械定义
机械是装置有驱动、传动、工作、控 制等部分，通过能量转换实现有用功 的装置或系统。
液压传动

机械基础培训ppt课件

机械基础培训ppt课件

机构类型
了解常见机构类型，如连 杆机构、凸轮机构、齿轮 机构等，及其工作原理和 应用场景。
机构分析
掌握机构运动学和动力学 分析方法，如速度、加速 度、力等参数的计算。
机构设计
根据实际需求，选择合适 的机构类型，进行参数设 计和优化。
零件强度计算及校核
强度理论
掌握材料力学基本理论，如拉伸 、压缩、弯曲、剪切等强度计算
综合考虑机械结构中的热传导和力学行为，利用有限元方 法进行热-结构耦合分析，预测结构在热载荷作用下的变 形和应力分布。
可靠性设计在机械设计中的应用
可靠性分析方法
运用概率统计和可靠性 理论，对机械设计中的 不确定性因素进行分析 和建模，评估产品的可 靠性指标。
可靠性优化设计
在机械设计过程中考虑 可靠性要求，采用优化 算法对设计参数进行调 整，实现产品性能与可 靠性的协同优化。
可靠性试验与验证
通过可靠性试验和仿真 分析等手段，对机械设 计的可靠性进行验证和 评估，确保产品在实际 使用中的可靠性表现。
THANKS FOR WATCHING
感谢您的观看
机械设计原则与方法
01
02
03
设计原则
确保机器在预定使用期限 内，实现所需功能，满足 经济性、安全性、可靠性 等要求。
设计方法
采用系统化、标准化的设 计流程，包括需求分析、 概念设计、详细设计、制 造与装配等阶段。
创新设计
鼓励创新思维，运用现代 设计方法和工具，提高设 计质量和效率。
常用机构设计与分析
机械应用领域与前景
应用领域
机械广泛应用于制造、交通、建筑、农业、能源等领域，为各行业的发展提供 了强有力的支持。
前景
随着科技的进步和社会的发展，机械的应用领域将不断扩大，同时机械行业也 将迎来更多的发展机遇和挑战。未来，机械将更加注重环保、节能、智能化等 方面的发展，以适应社会的需求和变化。

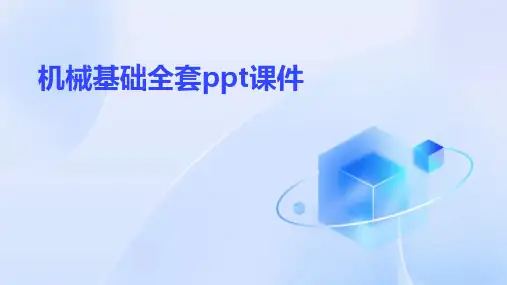

机械基础全套ppt课件

机械基础全套ppt课件

液压阀
控制液压系统中液体的压力、流量和方向。
油箱
储存液压油，为系统提供足够的油量，同时 起到散热和沉淀杂质的作用。
气压传动原理及组成
气压传动原理
以压缩空气为工作介质，靠气体 的压力传递动力或信息的流体传
动。
气压传动组成
由气源、气动执行元件、气动控制 元件、气管和辅助元件等组成。
气源
为系统提供压缩空气的动力源，一 般由空气压缩机和储气罐组成。
04
对机械系统动力学有了 初步认识，能够分析机 械系统的基本运动特性 。
对未来机械行业发展趋势预测
智能化制造
绿色制造
个性化定制
跨界融合
随着人工智能、大数据等技术 的发展，未来机械制造将更加 智能化，实现自动化、柔性化 生产。
环保理念日益深入人心，未来 机械制造将更加注重节能减排 、资源循环利用等方面。
根据功能、结构、运动形式等不 同标准，机械可分为简单机械、 复杂机械、机构、机器等类型。
机械发展历史
古代机械
古代机械起源于人类生产和生活的需 要，如杠杆、滑轮、轮轴等简单机械 的应用。
现代机械
现代机械在信息技术、自动化技术等 的推动下，向智能化、高精度化、高 速化等方向发展。
近代机械
近代机械的发展始于文艺复兴时期， 随着工业革命的兴起，蒸汽机、内燃 机等动力机械的出现推动了机械工业 的快速发展。
液压与气压传动优缺点比较
优点比较 液压传动具有较大的功率密度，能够传递较大的力和扭矩。
气压传动具有较快的响应速度和较高的工作频率，适用于高速、轻载的场合。
液压与气压传动优缺点比较
01
液压传动具有较高的定位精度和 稳定性，适用于精密控制系统。

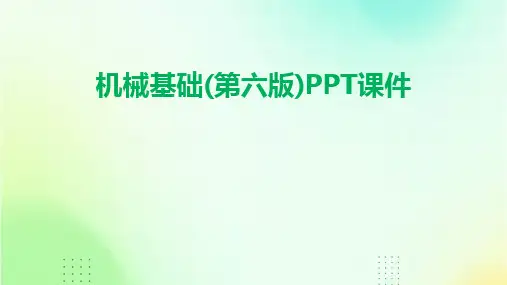

机械基础(第六版)PPT课件

机械基础(第六版)PPT课件
变速装置的分类
根据变速原理可分为有级变速和无级变速两大类。
变速装置的选用原则
根据工作需求选择合适的变速装置类型，同时考虑其性能参数、 使用环境、维护保养等因素。
04
轴系零部件与轴承
轴系零部件概述及分类
轴系零部件的定义和 作用
轴系零部件的材料和 制造工艺
轴系零部件的分类和 特点
滑动轴承结构、特点和选用
机械分类
根据用途和功能，机械可分为动力机械、 工作机械、信息机械和控制机械等。
古代机械技术成就
古代简单机械
古代机械制造技术
杠杆、滑轮、轮轴等简单机械在古代 得到广泛应用，如古埃及人利用杠杆 原理建造金字塔。
古代机械制造技术包括铸造、锻造、 焊接和切削加工等，为古代机械的制 造提供了重要手段。
古代复杂机械
便于装拆和调整，方便维修和更换零部件；
螺纹连接性能要求 保证连接的密封性，防止泄漏； 具有足够的耐腐蚀性，能够适应不同的工作环境。
键连接、销连接和过盈配合连接简介
01
键连接
键连接是通过键与键槽的配合实现轴与轴上零件的连接。根据键的形状
和配合方式的不同，键连接可分为平键连接、半圆键连接、楔键连接等。
01
02
03
04
液压泵
将原动机的机械能转换为液体 的压力能，为系统提供动力。
液压马达
将液体的压力能转换为机械能， 输出转矩和转速。
液压缸
将液体的压力能转换为机械能， 实现直线往复运动或摆动。
其他元件
管道、油箱、滤油器、冷却器 等辅助元件，保证系统的正常
工作。
控制阀在液压系统中作用与选择
控制阀的作用
气压传动技术发展趋势 随着工业自动化的不断发展，气压传动技术将朝着高速化、高精度化、高可靠性、低噪音、节能环保等 方向发展。同时，随着新材料、新工艺和新技术的应用，气压传动系统的性能将得到进一步提升。

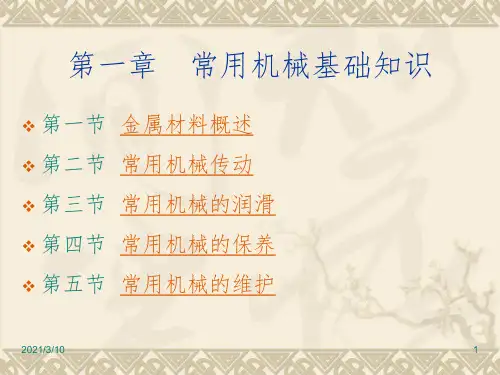

第一章常用机械基础知识课件PPT

第一章常用机械基础知识课件PPT

2021/3/10
16
4.切削加工性
❖ 切削加工性也称为可加工性，是指在一定条件下金 属材料经过切削加工（车、磨、刨、铣、钻等）制 成合格零件的难易程度。金属材料的切削加工难易 程度与一定的切削条件有关，但就金属材料本身来 说，要看其材料的硬度、导热性、塑性、韧性及化 学成分等诸方面的因素来考虑。
❖ 洛氏硬度不是测量压痕的面积，而是测量压痕的深度，压痕越 深，其硬度越低，主要用于测量从极软到极硬的金属或合金。
❖ 维氏硬度法是测量压痕的平均值，主要用于测试较薄的材料。
2021/3/10
8
3.弹性
❖ 弹性是指金属材料受到外力作用下产生变形， 当外力消除后，金属材料又恢复到原来形状 的性能。
❖ 在机械设计中主要通过金属材料的弹性模数 （E）来计量其弹性。此外，金属材料的弹 性也是比例极限（σρ）、弹性极限（σe）的 综合反映。
❖ 它包括金属材料的可铸性、可锻性、可焊性、切削 加工和热处理等性能。
❖ 正因为金属材料具备这些工艺性能，人们才可以通 过不同的加工方法把金属材料制造成所需要的零件、 设备、工具以及各种用品。
2021/3/10
13
1.可铸性
❖ 将固体金属材料加热熔化成液体注入机件模 型（如砂型等），冷却后形成铸件的难易性 能，称为金属材料的可铸性。金属材料的可 铸性主要取决于金属材料的流动性和收缩性。
❖ 静载荷——零件承受大小和方向不变或变动很慢的载荷。 ❖ 冲击载荷——突然增加的载荷。 ❖ 交变载荷——大小或方向作周期性变换的载荷。
2021/3/10
5
❖ 金属材料受载荷作用后的变形，可分为拉伸、压缩、 剪切、扭转和弯曲等形式，如图所示。
