电动机定子绕组首末端的判别

三相异步电动机的接线盒内是怎样接线的？
三相定子绕组每相都有两个引出线头，一个称为首端，另一个称为末端。

按国家标准规定，第一相绕组的首端用U1表示，末端用U2表示；第二相绕组的首端和末端分别用V1和V2表示；第三相绕组的首端和末端分别用W1和W2表示。

这6个引出线头引入接线盒的接线
柱上，接线柱标出对应的符号，如图所示。

三相定子绕组的6根端头可将三相定子绕组接成星形（Y）或三角形（△）。

星形联结是将三相绕组的末端连接在一起，即将U2、V2、W2接线柱用铜片连接在一起，而将三相绕组的首端U1、V1、W1分别接三相电源，如图所示。

三角形联结是将第一相绕组的首端U1与第三相绕组的末端W2连接在一起，再接入一相电源；将第二相绕
组的首端V1与第一相绕组的末端U2连接在一起，再接入第二相电源；将第三相绕组的首端W1与第二相绕组的末端V2连接在一起，再接入第三相电源。

即在接线板上将接线柱U1和W2、V1和U2、W1和V2分别用铜片连接起来，再分别接入三相电源，如图5-8c所示。

一台电动机是接成星形或是接成三角形，应视生产厂家的规定而进行，可从铭牌上查得。

三相定子绕组的首末端是生产厂家事先预定好的，绝不能任意颠倒，但可以将三相绕组的首末端一起颠倒，例如将U2、V2、W2作为首端，而将U1、V1、W1作为末端。

但绝对不能单独将一相绕组的首末端颠倒，如将U1、V2、W1作为首端，将会产生接线错误。

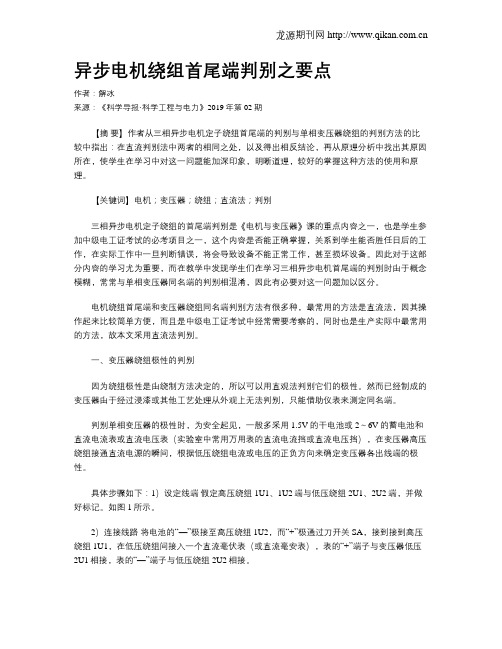

异步电机绕组首尾端判别之要点作者：解冰来源：《科学导报·科学工程与电力》2019年第02期【摘要】作者从三相异步电机定子绕组首尾端的判别与单相变压器绕组的判别方法的比较中指出：在直流判别法中两者的相同之处，以及得出相反结论，再从原理分析中找出其原因所在，使学生在学习中对这一问题能加深印象，明晰道理，较好的掌握这种方法的使用和原理。

【关键词】电机；变压器；绕组；直流法；判别三相异步电机定子绕组的首尾端判别是《电机与变压器》课的重点内容之一，也是学生参加中级电工证考试的必考项目之一，这个内容是否能正确掌握，关系到学生能否胜任日后的工作，在实际工作中一旦判断错误，将会导致设备不能正常工作，甚至损坏设备。

因此对于这部分内容的学习尤为重要，而在教学中发现学生们在学习三相异步电机首尾端的判别时由于概念模糊，常常与单相变压器同名端的判别相混淆，因此有必要对这一问题加以区分。

电机绕组首尾端和变压器绕组同名端判别方法有很多种，最常用的方法是直流法，因其操作起来比较简单方便，而且是中级电工证考试中经常需要考察的，同时也是生产实际中最常用的方法，故本文采用直流法判别。

一、变压器绕组极性的判别因为绕组极性是由绕制方法决定的，所以可以用直观法判别它们的极性。

然而已经制成的变压器由于经过浸漆或其他工艺处理从外观上无法判别，只能借助仪表来测定同名端。

判别单相变压器的极性时，为安全起见，一般多采用1.5V的干电池或2～6V的蓄电池和直流电流表或直流电压表（实验室中常用万用表的直流电流挡或直流电压挡），在变压器高压绕组接通直流电源的瞬间，根据低压绕组电流或电压的正负方向来确定变压器各出线端的极性。

具体步骤如下：1）设定线端假定高压绕组1U1、1U2端与低压绕组2U1、2U2端，并做好标记。

如图1所示。

2）连接线路将电池的“—”极接至高压绕组1U2，而“+”极通过刀开关SA，接到接到高压绕组1U1，在低压绕组间接入一个直流毫伏表（或直流毫安表），表的“+”端子与变压器低压2U1相接，表的“—”端子与低压绕组2U2相接。

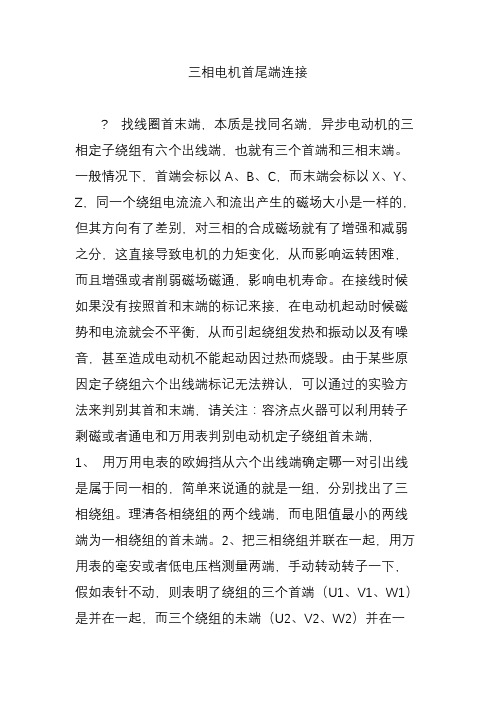

三相电机首尾端连接? 找线圈首末端，本质是找同名端，异步电动机的三相定子绕组有六个出线端，也就有三个首端和三相末端。

一般情况下，首端会标以A、B、C，而末端会标以X、Y、Z，同一个绕组电流流入和流出产生的磁场大小是一样的，但其方向有了差别，对三相的合成磁场就有了增强和减弱之分，这直接导致电机的力矩变化，从而影响运转困难，而且增强或者削弱磁场磁通，影响电机寿命。

在接线时候如果没有按照首和末端的标记来接，在电动机起动时候磁势和电流就会不平衡，从而引起绕组发热和振动以及有噪音，甚至造成电动机不能起动因过热而烧毁。

由于某些原因定子绕组六个出线端标记无法辨认，可以通过的实验方法来判别其首和末端，请关注：容济点火器可以利用转子剩磁或者通电和万用表判别电动机定子绕组首未端，1、用万用电表的欧姆挡从六个出线端确定哪一对引出线是属于同一相的，简单来说通的就是一组，分别找出了三相绕组。

理清各相绕组的两个线端，而电阻值最小的两线端为一相绕组的首未端。

2、把三相绕组并联在一起，用万用表的毫安或者低电压档测量两端，手动转动转子一下，假如表针不动，则表明了绕组的三个首端（U1、V1、W1）是并在一起，而三个绕组的未端（U2、V2、W2）并在一起。

假如表针摆动，说明三相首端是不在一起，则要调换一相的端子再观察，一直至表针不摆动为止，就可做好绕组首未端标记。

3、也可以把任意两组绕组短接，接上比较低压的电压（比如36V），然后再用万用表选择合适的量程去测量。

如果表上显示有电压的，说明原先接的两组绕组就是首尾连接的。

如果没有电压得，说明接的是首首或者者尾尾连接。

4、也可以把绕组一与万用表毫安档连接，而另一个绕组与1.5V干电池负极连接，正极同绕组线头碰一下断开，不可以长时间连接，否则损坏电池，这时候观察万用表数字的是正还是负，如果指针的是否是向右，而设定是正，则万用表正极与电池负极都是首端，余下的绕组类似方法检测。

5、通电测试也行。

电机首尾端判断方法电机是现代工业生产中不可或缺的重要设备之一，广泛应用于各行各业。

在电机的安装和使用过程中，正确判断电机的首尾端是非常重要的。

因为电机的首尾端决定了电机的正反转方向，如果判断错误，将会导致电机无法正常工作，甚至损坏电机。

本文将详细介绍电机首尾端的判断方法，以帮助读者正确安装和使用电机。

一、电机首尾端的定义在电机中，通常将电机的输入端称为电机的首端，输出端称为电机的尾端。

电机的首尾端决定了电机的正反转方向。

正确判断电机的首尾端，是电机安装和使用的基础。

二、电机首尾端的判断方法1. 观察电机端子板标识电机的端子板上通常会标识出电机的首尾端。

在端子板上，会标注出电机的U、V、W三相线，以及电机的首尾端。

一般来说，电机首端标识为U1或者V1，尾端标识为U2或者V2。

如果在端子板上找不到标识，可以通过其他方法进行判断。

2. 测量电机绕组电阻值电机的绕组电阻值是一个很重要的参数，可以通过测量电机的绕组电阻值来判断电机的首尾端。

通常来说，电机的U相线和V相线的电阻值应该相等，W相线的电阻值应该与U相线和V相线的电阻值相差不大。

如果测量出的电阻值不符合这个规律，说明电机的首尾端判断错误。

3. 通过电机的外形和结构进行判断对于一些没有标识的电机，可以通过电机的外形和结构进行判断。

通常来说，电机的输出轴与电机的首端相连，输入端与电机的壳体相连。

在电机的外形上，通常会有一些凸起或者凹陷的设计，这些设计也可以用来判断电机的首尾端。

4. 通过电机的转动方向进行判断电机的正反转方向是由电机的首尾端决定的。

在安装电机时，可以通过接通电源，观察电机的转动方向来判断电机的首尾端。

如果电机转动方向与需要的方向相反，说明电机的首尾端判断错误，需要进行调整。

三、电机首尾端判断的注意事项1. 在判断电机首尾端时，一定要确保电机已经断电，并且电容器已经放电，以免发生触电事故。

2. 在判断电机首尾端时，要仔细阅读电机的操作手册，了解电机的结构和特点，以便更准确地进行判断。

三相异步电动机实验一、实验目的1、熟悉和掌握实验电机及仪器设备等组件的使用方法。

2、学习三相异步电动机定子绕组首、末端的判别方法。

3、通过实验掌握异步电动机的起动和反转。

二、实验项目1、测量三相鼠笼式异步电动机的定子绕组的冷态电阻。

2、认定三相鼠笼式异步电动机定子绕组的首末端.3、三相鼠笼式异步电动机的轻易再生制动。

4、三相鼠笼式异步电动机的星形――三角形(y-δ)换接起动。

三、实验方法1、测量三相鼠笼式异步电动机的定子绕组的冷态电阻。

测量线路图为图21-1。

直流电源用主控屏上电枢电源先调至50v。

控制器s1、s2采用挂箱上的模块，r用挂箱上1800ω调节器电阻。

图21-1三相交流绕组电阻测定量程的挑选：测量时通过的测量电流应当大于额定电流的20%，约为50毫安，因而直流电流表的量程用200ma档。

三相鼠笼式异步电动机定子一相绕组的电阻约为50ω，因而当穿过的电流为50毫安时二端电压约为2.5伏，所以直流电压表量程用20v档。

按图24-1接线。

把r调至最大位置，合上开关s1，调节直流电源及r阻值使试验电流不超过电机额定电流的20%，以防因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关s2读取电压值。

读完后，先打开开关s2，再打开开关s1。

调节r并使a表中分别为50ma，40ma，30ma测取三次，挑其平均值，测量定子三相绕组的电阻值，记录于表中24-2中。

表24-2室温℃i（ma）u（v）r（ω）注意事项<1>在测量时，电动机的转子须静止不动。

<2>测量通电时间不应当少于1分钟。

2、认定定子绕组的首末端绕组ⅰ绕组ⅱ绕组ⅲ先用万用表测出各相绕组的两个线端，将其中的任意两相绕组串联，如图24-2所示。

将控制屏左侧调压器旋钮调至零位，开启电源总开关，按下“开”按钮，接通交流电源。

调节调压旋钮，并在绕组端施以单相低电压u=80～100v,注意电流不应超过额定值，测出第三相绕组的电压，如测得的电压值有一定读数，表示两相绕组的末端与首端相联，如图24-2(a)所示。

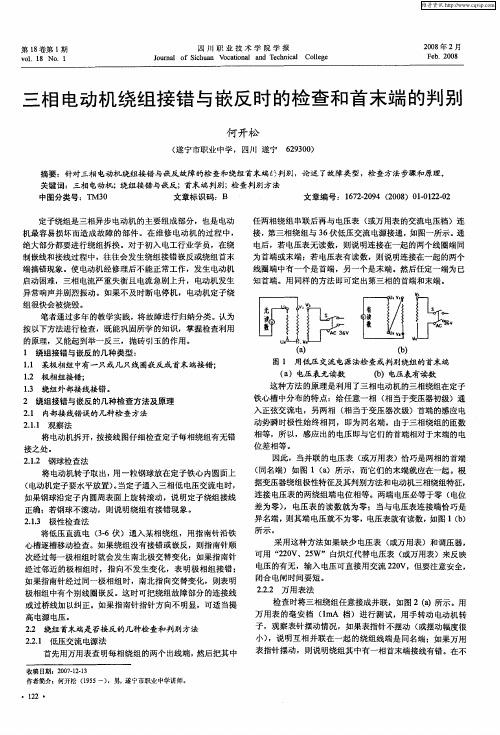

电动机首尾端区别办法若三相电动机绕组首尾端接错，电动机起动时，会致使振荡、噪声、三相电流严峻不平衡、电动机过热、转速下降，乃至电动机不转等缺陷。

可用沟通电源和灯泡来查看电动机三相绕组的首尾端用以查看电动机首尾端电路，避免接错。

接线如下图所示，一相绕组接36V 沟通电源（若为小容量电动机，可直接接220V沟通电源），别的两相绕组串联并与灯泡接成回路。

接通电源，若灯泡亮，阐明两相绕组是首尾相连的。

效果在灯泡上的电压是两相绕组感应电动势之和；若灯泡不亮，阐明两相绕组首尾反接，效果在灯泡上的电压是两相绕组感应电动势之差，标上符号后，再将两串联绕组中的一相与接灯泡的绕组换接，按一样办法区别即可。

一台电动机是接成星形仍是接成三角形，应视厂家规则而进行，可以从电动机铭牌上查到。

三相定子绕组的首完毕是出产厂家事前设定好的，绝不行恣意倒置，但可将三相绕组的首完毕一起倒置，例如将三相绕组的完毕D4、D5、D6倒过来作为首端，而将D1、D2、D3作为完毕，但绝不行独自将一相绕组的首完毕倒置，不然将发作接线差错。

假定接线盒中发作接线差错，或许绕组首完毕弄错，轻则电动机不能正常起动，长时刻通电构成主张电流过大，电动机发热严峻，影响寿数，重则焚毁电动机绕组，或构成电源短路。

一台三相异步电动机，因为各种要素，接线盒里的端子全坏了，只需6个线头了，请问各位，怎样区别这6个线头别离是U1、U2、V1、V2、W1、W2？首要用全能表分出三相。

在三相电动机每个绕组的两引出线断定的状况下，可进一步区别三绕组引出线的首尾。

丈量办法一：（一）万用表选档：直流50μ（二）丈量进程：1、将电动机三绕组中每一绕组的一根引出线接在一同，余下三根引出线（每个绕组一根）也接在一同。

这么做成两组引出线。

将两组引出线别离盘绕在万用表的两表笔上。

用手翻滚电动机转子，一同查询万用表指针，假定指针不偏转（摇晃），阐明接在一同的三根线同为三相绕组首端（或尾端）引出线，查验完毕。

首尾端判断测量相同端头⑴先判别三相绕组的各自的两个首尾端.将万用表调到电阻档进行测量，凡是同一相的线圈就相连接没有阻值，凡不是同一相的线圈就不相通，因此根据万用表可分清两个线端属于同一相绕组引出线。

无万用表时可采用以下方法判断同相绕组：取一只220V，25W的灯泡一只，接在220V的交流电源上，把电灯的一个线头与电动机的六个线头中的任意一个线头相连，电灯的另外一个线头依次与电动机的其余五个线头相碰，当碰到某一个线头灯泡发光时，则说明这两个线头是同相绕组的两端。

用电池和万用表判别首尾端将指针式万用表调到量程最小的直流电流档，再将任意一相的绕组的两个线端接到表上，然后将另一相绕组的两个线端一同分别瞬时碰触一下干电池的正极和负极，在干电池与线圈接通的一瞬间如果表针摆向大于零的一边（也就是顺时针摆动），则电池正极和万用表黑色表笔为同名端，逆则反矣。

（3）剩磁法原理：利用异步电机转子上的剩磁旋转切割定子绕组使定子绕组产生感应电流的发电机原理进行判别。

所以电动机转子必须有剩磁，即必须是运转过的或通过电的电动机（1）用万用表“Ω”档先确定哪两个头属于一相绕组。

（2）每相绕组中任选一个头连接在一起，再把其余三个头连在一起。

然后将万用表的直流毫安档连在节点之间，用手转动电动机转子：①若表针不摆动，表示两个节点分别为各相绕组的首尾。

②如果表针摆动，表明节点中有首尾混在一起的。

此时，可将任意相绕组的两个头对调，再测一次。

若表针仍摆动，再将另外一相绕组的两个头对调，再测。

若表针还摆动则将第一次对调的两个头调回即可（直到表针不摆动为止）。

原理：旋转磁场在闭合电路中产生感应电流旋转时三相产生感应电流相加和为0 注意：若万用表指针不动，还得证明电动机存在剩磁，具体方法是改变接线，使却线号接反，转动转子后若指针仍不动，则说明没有剩磁，若指针摆动则表明有剩磁。

1原理：此时异步电动机相当于一个发电机，三相绕组对称产生三个大小相等的感应电动势，如果三相绕组的同名端接在一起，则矢量为零，即感应电流的和为零，所以表的读数为零。
