螺旋锥齿轮干切加工技术研究

高强度螺旋锥齿轮的设计及实验研究的开题报告
1. 研究背景和意义
螺旋锥齿轮是一种广泛应用的机械传动元件，具有传动效率高、噪声小、扭矩传递能力强等优点。

在汽车、机床、工程机械和航空航天等领域，螺旋锥齿轮得到了广
泛应用。

而高载、高速、高精度以及低噪声等应用要求进一步提高螺旋锥齿轮的性能
指标，因此需要对高强度螺旋锥齿轮进行设计及实验研究。

本研究旨在通过对螺旋锥
齿轮进行优化设计，提高其传动精度和力学性能，为机械传动领域的发展提供技术支持。

2. 研究内容和方法
本研究将分为两个阶段进行。

第一阶段是螺旋锥齿轮的优化设计，包括齿轮参数的选择、齿形优化设计和加工工艺的确定。

针对螺旋锥齿轮的传动特点，进行参数优
化设计，按照一定的齿形几何约束要求，确定合适的齿形参数。

同时，根据材料的力
学性能，结合加工工艺的影响，选择合适的加工方法，确保齿轮制造的精度和性能。

第二阶段是螺旋锥齿轮的实验研究，包括齿轮的强度测试、振动测试和传动效率测试。

对于不同的螺旋锥齿轮样品进行实验测试，得到其力学性能和运动特性，验证设计的
有效性。

3. 预期结果和意义
通过本研究，预期获得以下结果：
(1) 设计出高强度的螺旋锥齿轮结构，实现其传动精度和力学性能的提升。

(2) 确定了螺旋锥齿轮的加工工艺，提高齿轮制造的精度和稳定性。

(3) 实验验证了螺旋锥齿轮样品的力学性能和运动特性，为螺旋锥齿轮的应用提
供技术支持。

这些成果将有利于推进机械传动领域的发展，提高机械传动元件的性能和品质，为国家工业现代化做出贡献。

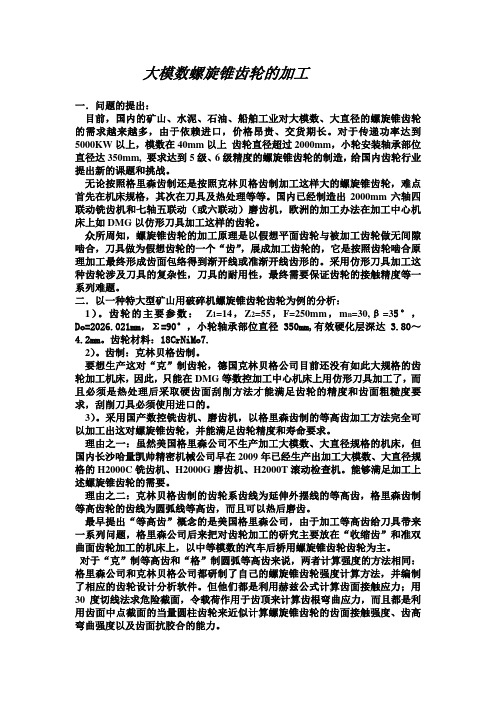

大模数螺旋锥齿轮的加工一．问题的提出：目前，国内的矿山、水泥、石油、船舶工业对大模数、大直径的螺旋锥齿轮的需求越来越多，由于依赖进口，价格昂贵、交货期长。

对于传递功率达到5000KW以上，模数在40mm以上齿轮直径超过2000mm，小轮安装轴承部位直径达350mm, 要求达到5级、6级精度的螺旋锥齿轮的制造，给国内齿轮行业提出新的课题和挑战。

无论按照格里森齿制还是按照克林贝格齿制加工这样大的螺旋锥齿轮，难点首先在机床规格，其次在刀具及热处理等等。

国内已经制造出2000mm六轴四联动铣齿机和七轴五联动（或六联动）磨齿机，欧洲的加工办法在加工中心机床上如DMG以仿形刀具加工这样的齿轮。

众所周知，螺旋锥齿轮的加工原理是以假想平面齿轮与被加工齿轮做无间隙啮合，刀具做为假想齿轮的一个“齿”，展成加工齿轮的，它是按照齿轮啮合原理加工最终形成齿面包络得到渐开线或准渐开线齿形的。

采用仿形刀具加工这种齿轮涉及刀具的复杂性，刀具的耐用性，最终需要保证齿轮的接触精度等一系列难题。

二．以一种特大型矿山用破碎机螺旋锥齿轮齿轮为例的分析：1）。

齿轮的主要参数：Z1=14，Z2=55，F=250mm，m n=30,β=35°，Do=2026.021mm，Σ=90°，小轮轴承部位直径350mm,有效硬化层深达 3.80～4.2mm。

齿轮材料：18CrNiMo7.2）。

齿制：克林贝格齿制。

要想生产这对“克”制齿轮，德国克林贝格公司目前还没有如此大规格的齿轮加工机床，因此，只能在DMG等数控加工中心机床上用仿形刀具加工了，而且必须是热处理后采取硬齿面刮削方法才能满足齿轮的精度和齿面粗糙度要求，刮削刀具必须使用进口的。

3）。

采用国产数控铣齿机、磨齿机，以格里森齿制的等高齿加工方法完全可以加工出这对螺旋锥齿轮，并能满足齿轮精度和寿命要求。

理由之一：虽然美国格里森公司不生产加工大模数、大直径规格的机床，但国内长沙哈量凯帅精密机械公司早在2009年已经生产出加工大模数、大直径规格的H2000C铣齿机、H2000G磨齿机、H2000T滚动检查机。

大规格高精度螺旋锥齿轮加工技术的探究
大规格指的是螺旋锥齿轮的直径较大，一般在100毫米以上。

由于大规格螺旋锥齿轮的尺寸较大，加工时需要考虑材料的选用、切削刃具的设计和刀具的精度等问题。

目前，常用的加工方法有铣削、磨削和切削等。

铣削是目前最常用的方法，但是由于加工装备的限制，很难达到高精度要求。

如何提高加工效率和精度是一个需要解决的难题。

高精度是大规格螺旋锥齿轮加工的关键。

高精度主要包括齿轮的齿形精度、齿距误差和齿厚误差等。

为了提高加工精度，需要优化加工工艺、改进机床和切削条件、选用合适的刀具和加工材料等。

还需要加强加工后的测量检验，采用先进的测试设备和方法，准确地检测出齿轮的误差，以及及时调整和改进加工工艺。

大规格高精度螺旋锥齿轮的加工技术还需要解决加工过程中的热变形和切削液的选择等问题。

由于大规格螺旋锥齿轮的尺寸较大，加工时会产生较大的热变形，导致加工精度下降。

需要采取适当的加工工艺和刀具设计，减少热变形的影响。

切削液的选择也是一个重要的问题。

合适的切削液可以降低摩擦系数，减少切削热的积聚，提高切削效率和表面质量。

大规格高精度螺旋锥齿轮加工技术是一个复杂而关键的问题。

它不仅需要解决加工装备和工艺的限制，还需要提高切削精度和加工效率，降低热变形的影响，选用合适的切削液等。

只有不断研究和创新，加强工艺控制和质量监测，才能提高大规格高精度螺旋锥齿轮的加工技术水平，满足各个领域对螺旋锥齿轮的需求。

大规格高精度螺旋锥齿轮加工技术的探究螺旋锥齿轮是一种重要的动力传动元件，广泛应用于各类工业设备，如船舶、机车车辆、矿山机械等领域。

螺旋锥齿轮具有传递转矩大、传动效率高、运转平稳等特点，在现代工业中具有广泛的应用前景。

然而，由于其结构复杂、加工难度大，其加工技术一直是制约其应用的关键因素之一。

目前，对于螺旋锥齿轮的加工技术研究主要集中在如下几个方面：切削工艺分析、刀具选择、加工参数优化、数控加工技术、加工质量控制等。

切削工艺分析是螺旋锥齿轮加工的基础研究，通过对加工过程中力学特性、热力学特性、几何形状等因素的分析，确定合理的加工方案和刀具选择方案。

刀具选择是影响螺旋锥齿轮加工效率和质量的关键因素之一，目前主要采用硬质合金刀具、刚性刀具和高速钢刀具等，但针对不同的工件材料和加工方式，刀具的选择和应用也存在差异。

加工参数优化是提高螺旋锥齿轮加工效率和质量的重要途径，主要涉及到切削速度、进给量、切削深度等参数，通过对这些参数的优化，可以实现加工速度的提高和减少刀具磨损等目标。

数控加工技术在螺旋锥齿轮加工中的应用越来越广泛，尤其是曲面加工的实现方面，可以大大提高生产效率和加工精度。

加工质量控制则是确保螺旋锥齿轮加工精度和质量的重要保障，包括刀具的磨损监测、轴承间隙的控制、齿面质量的检测等方面。

面对大规格高精度螺旋锥齿轮加工的挑战，目前研究者们主要从如下几个方面进行探究：高效刀具的开发，高速加工技术的应用，新型加工方式的研究等。

高效刀具的开发是实现螺旋锥齿轮加工高效率和高精度的重要途径之一。

目前，有些高速钢刀具、高逸散硬质合金刀具、复合材料刀具等新型刀具正在逐渐应用到螺旋锥齿轮的加工中。

高速加工技术的应用，主要是通过提高切削速度和减少加工用时来提高加工效率。

新型加工方式主要是探索一些新的加工方法，如螺旋线盘加工法、卡瓦形加工法等，这些方法的提出和应用可以提高螺旋锥齿轮加工的效率和精度。

总之，大规格高精度螺旋锥齿轮加工技术的研究不断取得新进展，但要想在短期内实现其应用，还需要继续深入研究，解决存在的问题，提高加工效率和精度，才能更好地服务于现代工业的需求。

大规格高精度螺旋锥齿轮加工技术的探究随着机械制造领域的不断发展，越来越多的机械设备需要使用到螺旋锥齿轮。

而对于大规格高精度螺旋锥齿轮的加工技术，一直以来都是机械制造行业中的一个难点问题。

螺旋锥齿轮是一种应用广泛的传动元件，其制造过程需要高精度的加工技术和专业的设备。

本文将就大规格高精度螺旋锥齿轮加工技术进行探究，并探讨当前该领域的发展现状和未来趋势。

一、螺旋锥齿轮的特点和应用螺旋锥齿轮是一种特殊的齿轮传动元件，其具有一些独特的特点和优点，因此在机械传动系统中得到了广泛的应用。

螺旋锥齿轮的齿轮齿面呈螺旋状，这种设计使得其传动平稳性和噪音低。

螺旋锥齿轮的传动效率高，传动比大，适用范围广。

螺旋锥齿轮可以实现正反转传动，适用于多种不同的机械设备中。

由于这些优点，螺旋锥齿轮被广泛应用于汽车、飞机、军工、石油、化工等领域。

二、大规格高精度螺旋锥齿轮加工的难点传统的螺旋锥齿轮加工主要采用铣齿和滚刀加工，这种方法存在一些局限性。

传统加工方法无法满足大规格螺旋锥齿轮的加工需求。

大规格螺旋锥齿轮要求工件尺寸大、重量大、精度高，而传统加工方法无法满足这些要求。

传统加工方法无法满足高精度螺旋锥齿轮的加工需求。

高精度的螺旋锥齿轮要求齿轮齿形、齿距、齿向等参数的精度高，而传统加工方法由于工艺和设备的限制，无法满足这些要求。

大规格高精度螺旋锥齿轮的加工一直是一个难点问题。

近年来，随着先进机械加工技术的不断发展，大规格高精度螺旋锥齿轮的加工技术也取得了一定的进展。

在加工设备方面，机床数控化技术的不断提升，使得大规格高精度螺旋锥齿轮的加工得以实现。

在加工工艺方面，采用了新型的刀具材料、刀具设计、刀具磨制和镗削加工等技术手段，使得大规格高精度螺旋锥齿轮的加工精度得到了提高。

在加工工艺方面，采用了新型的刀具材料、刀具设计、刀具磨制和镗削加工等技术手段，使得大规格高精度螺旋锥齿轮的加工精度得到了提高。

传统的铣齿和滚刀加工方法也在不断的改进和优化中，使得大规格高精度螺旋锥齿轮的加工得以实现。

螺旋锥齿轮研磨加工的理论与实验研究的开题报告1. 研究背景及意义螺旋锥齿轮广泛应用于工业、交通、军事等领域，是高精度传动机械的重要组成部分。

螺旋锥齿轮在使用过程中，由于受到重负载和高速旋转等影响，往往会出现齿面磨损、齿面硬化等现象，影响其性能和寿命。

因此，对螺旋锥齿轮磨削加工技术的研究对于提高其传动效率和使用寿命具有重要意义。

传统的螺旋锥齿轮磨削加工主要采用球形磨削工具进行加工，但存在工具磨损快、精度无法保证等问题。

近年来，螺旋锥齿轮磨削加工中逐渐引入螺旋磨削工具，其磨削效率较高、能够保证加工精度，具有广阔的应用前景。

本研究旨在探究螺旋锥齿轮磨削加工中螺旋磨削工具的理论基础和实验技术，提高螺旋锥齿轮的加工精度和效率。

2. 研究内容及方法（1）螺旋锥齿轮磨削机理的建立：根据螺旋锥齿轮加工的实际情况，建立螺旋磨削工具的运动学模型和磨削机理模型，探讨螺旋锥齿轮磨削过程中的力学特性和加工机理。

（2）螺旋锥齿轮磨削加工实验：设计螺旋锥齿轮磨削加工实验，选取合适的加工参数进行磨削加工，分析螺旋磨削工具在加工过程中的运动轨迹和磨削效果，比较传统磨削工具和螺旋磨削工具的加工精度和效率。

（3）实验数据处理和分析：对实验获得的数据进行统计和分析，研究螺旋磨削工具的加工性能和影响因素，得出螺旋磨削工具的最佳加工参数和加工技术。

3. 研究进度安排第一阶段：文献综述和理论分析（1-2周）第二阶段：螺旋锥齿轮磨削加工实验（3-5周）第三阶段：实验数据处理和分析（2-3周）第四阶段：论文撰写和论文答辩（2-3周）4. 预期成果（1）建立螺旋锥齿轮磨削机理模型，探究螺旋锥齿轮磨削加工的力学特性和加工机理；（2）开发螺旋磨削工具的加工技术，提高螺旋锥齿轮的加工精度和效率；（3）发表高水平的学术论文，为螺旋锥齿轮磨削加工领域的研究提供新思路和技术支撑。

大规格高精度螺旋锥齿轮加工技术的探究
螺旋锥齿轮是一种常见的传动装置，广泛应用于工程机械、汽车、航空航天等领域。

由于螺旋角的存在，它可以实现高传动比、高效率和低噪音等特点。

由于其加工难度大、工艺复杂，大规格高精度螺旋锥齿轮的加工一直以来都是制约其应用和发展的关键因素之一。

探究大规格高精度螺旋锥齿轮加工技术对于提高其加工精度、效率和降低成本具有重要意义。

大规格螺旋锥齿轮加工技术的探究需要解决高精度要求带来的加工难题。

大规格螺旋锥齿轮的加工精度要求通常在几十微米至几百微米之间，因此需要采用先进的加工工艺和装备来满足这一要求。

目前，主要采用的加工方法包括滚刀法、镜面刀法、磨削法等。

滚刀法是目前应用最广泛的一种方法，它可以实现高效率、高精度的加工。

还需要解决螺旋角带来的加工难题，螺旋角的变化会导致加工时齿面的变形和加工误差的积累。

需要通过优化刀具的设计和加工工艺来降低螺旋角对加工精度的影响。

大规格螺旋锥齿轮加工技术的探究需要解决大批量生产的需求。

大规格螺旋锥齿轮的加工通常涉及到大型数控设备和复杂的自动化生产线，因此需要解决设备的稳定性和生产效率等问题。

目前，一些企业已经开始引入自动化生产线和智能制造技术来提高生产效率和降低成本。

还需要通过优化工艺流程和加工工艺来提高加工效率和产品质量，满足大批量生产的需求。

大规格高精度螺旋锥齿轮加工技术的探究对于提高其加工精度、效率和降低成本具有重要意义。

通过解决高精度要求、大规格加工难题和大批量生产需求，可以推动大规格高精度螺旋锥齿轮的应用和发展。
