常用硬度对照表1

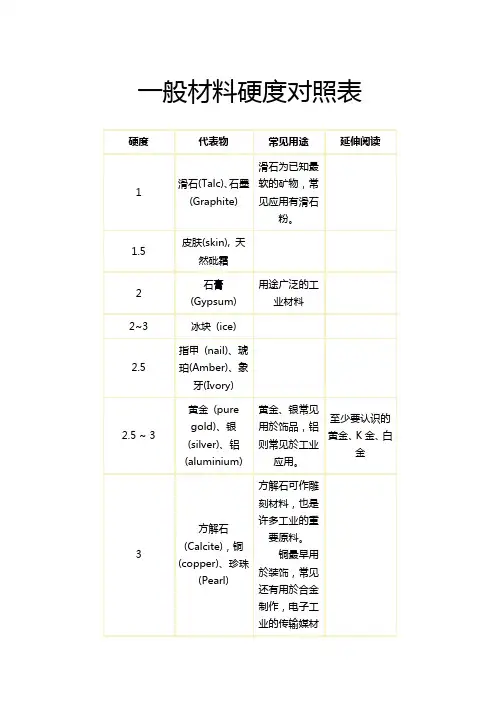

一般材料硬度对照表

紫水晶
材料不玻璃的
(Amethyst) 主要原料。
电气石 (Tourmaline)、
锆石(Zircon)
常见於饰品应用
常见於饰品应偶然相遇的彩
黄玉 (Topaz)
用
钻
金绿柱石常见於饰品应
(Chrysoberyl)
用
刚玉 (Corudum)、
铬、钨钢
饰品、磨料等。常见的宝石如红宝石、蓝宝工艺时尚材质石等天然宝石解码 - 蓝宝均属刚玉；人石水晶玻璃造宝石「蓝宝石水晶」(可看
铁(Iron)
常见用於炼钢、其他工业
应用。
磷灰石 (Apatite)
磷是生物细胞质的重要组成元素，常见用於饲料、肥料工业，亦是重
要的化工原料。
玻璃 (glass)、丌銹钢 (stainless
steel)
工艺时尚材质解码－丌銹钢
(Stainless steel)
Hale Waihona Puke 正长石正长石可作为(Orthoclase)、陶瓷、玻璃、
9.25 10 大於 10
站内此篇说明) 其硬度亦同刚
玉等级。
莫桑宝石 (Moissanite)
人造宝石，明亮的程度为钻石 2.5 倍，但价格约为 1/10
钻石 (Diamond)
地球最硬天然宝石，常见於
饰品应用。
偶然相遇的彩钻
聚合钻石纳米棒 (aggregated diamond nanorod, ADNR)
一般材料硬度对照表
硬度 1 1.5 2
2~3 2.5 2.5 ~ 3
3
代表物
常见用途
延伸阅读
滑石为已知最滑石(Talc)、石墨软的矿物，常

常用硬度对照换算表

常用硬度对照换算表
如果您要查的抗拉强度<=1000N/mm2，或者维氏硬度<=310HV，或者布氏硬度<=300HB，或者洛氏硬度<=32HRC，请查本表第一页
硬度试验是机械性能试验中最简单易行的一种试验方法。

为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

金属材料硬度对照表

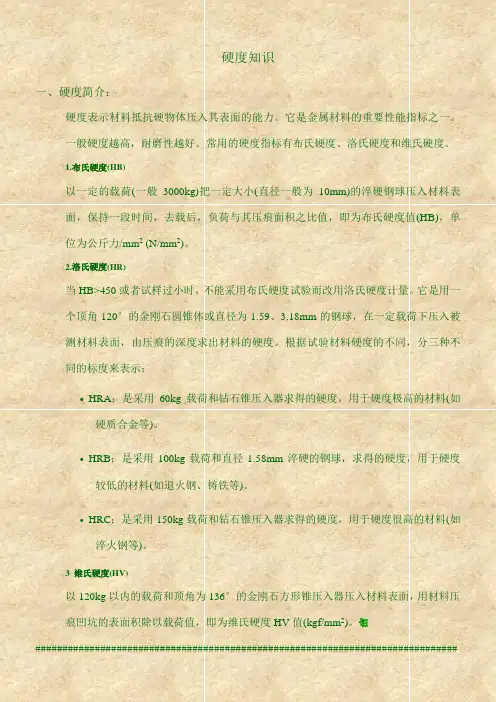

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其外表的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料外表，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料外表，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料外表，用材料压痕凹坑的外表积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

############################################################################################# 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A一样的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

硬度对照表(详细)

(102.5)
44.6
72.8
46.8
26.7
860
26
25
266
253
62.8
(101.5)
43.8
72.2
45.9
25.5
840
25
24
260
247
62.4
(101.0)
43.1
71.6
45.0
24.3
825
24
23
254
243
62.0
100.0
42.1
71.0
44.0
23.1
805
23
22
248
---
95.5
---
---
---
---
705
(16)
(14)
213
203
---
93.9
---
---
---
---
675
(14)
(12)
204
194
---
92.3
---
---
---
---
650
(12)
(10)
196
187
---
90.7
---
---
---
---
620
(10)
(8)
188
179
---
89.5
---
60
59
674
634
80.7
---
69.9
89.8
76.6
65.5
---
59
58
653
615
80.1
---
69.2

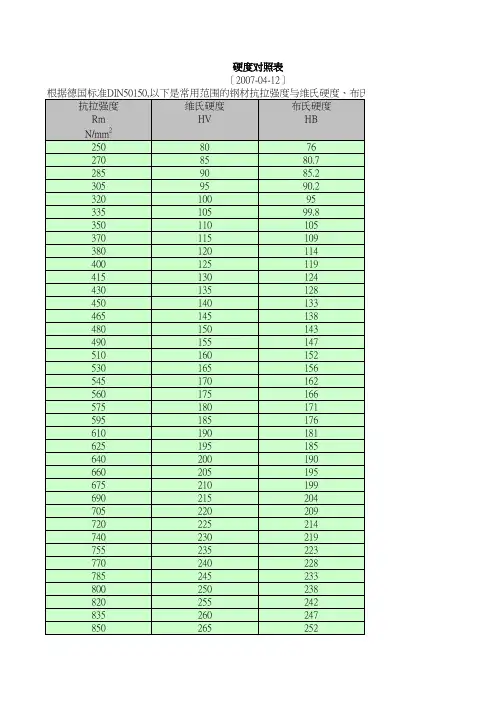

硬度对照表

氏硬度、布氏硬度、洛氏硬度的对照表。洛氏硬度 HRC 20.3 21.3 22.2 23.1 24 24.8
25.6 26.4 27.1 27.8 28.5 29.2 29.8 31 32.2 33.3 34.4 35.5 36.6 37.7 38.8 39.8 40.8 41.8 42.7 43.6 44.5 45.3 46.1 46.9 47.7 48.4 49.1 49.8 50.5 51.1 51.7 52.3 53 53.6 54.1 54.7 55.2 55.7 56.3 56.8 57.3 57.8 58.3 58.8
270 275 280 285 290 295 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670
59.2 59.7 60.1 61 61.8 62.5 63.3 64 64.7 65.3 65.9 66.4 67 67.5 68 了能用硬度试验代替某些机械性能
间具有近似的相应关系。因为硬度的强度越高，塑性变形276 280 285 295 304 314 323 333 342 352 361 371 380 390 399 409 418 428 437 447 -456 -466 -475 -485 -494 -504 -513 -523 -532 -542 -551 -561 -570 -580 -589 -599 -608 -618
680 690 700 720 740 760 780 800 820 840 860 880 900 920 940 硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

硬度换算表(说明清晰)

硬度换算表 4 来源：minsks
各种硬度粗略关系表
巴氏 GYZJ 934-1 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 25 25 26 27 27 28 29 30 30 31 32 33 34 35 37 38 39 40 42 43 45 46 48 50 51 53 55 57 布氏 10mm 500kg 21 22 23 24 25 26 27 28 29 30 30 31 32 33 34 35 36 38 39 40 41 43 44 45 47 49 50 52 54 56 58 60 62 0.7 1.3 1.9 2.5 3.1 3.6 4.2 4.7 5.3 5.8 6.3 6.8 7.3 7.8 8.3 8.8 9.2 9.7 10.1 10.6 23 26 28 31 34 36 39 41 44 46 48 50 53 55 57 59 61 63 65 67 69 30 34 37 40 43 46 48 51 54 56 59 61 63 66 68 维氏韦氏 5kg B B 洛 E 氏 F H 32 35 37 40 42 45 47 49 51 54 56 58 60 62 64 66 68 70 72 73 75 77 78 80 82 83 85 86 88 89 90 92 93 巴氏 GYZJ 934-1 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 98 100 布氏 10mm 500kg 60 62 64 67 69 72 75 78 80 84 87 90 94 97 101 105 109 113 117 121 126 130 135 140 145 65 67 70 72 75 78 81 85 88 92 95 99 103 108 112 117 121 126 131 137 142 11.0 11.4 11.8 12.2 12.6 12.9 13.3 13.7 14.0 14.3 14.7 15.0 15.3 15.6 15.9 16.2 16.4 16.7 16.9 17.2 17.4 17.6 17.8 18.0 18.2 18.4 18.6 18.7 18.9 19.0 19.2 19.3 19.4 17 23 28 33 38 42 47 51 55 59 63 66 70 73 76 79 81 84 86 88 90 维氏韦氏 5kg B B 洛 E 71 73 75 76 78 80 81 83 84 86 87 89 90 91 92 94 95 96 97 98 99 100 101 102 103 103 104 105 106 106 107 107 108 氏 F 70 72 74 75 77 79 80 82 83 85 86 88 89 90 91 92 93 94 95 96 97 98 98 99 100 100 101 102 102 103 H 94 95 97 98 99 100 101 102 103 104 105 106 106 107 108 109 109 110 111 111 112 112 113 114

硬度对照表和换算方法

硬货↑洛氏硬度、布氏硬度等硬度对照表和换算方法2015-05-07点击上面蓝色字体直观学机械关注我们一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：• HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

• HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

• HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

硬度对照表

硬度计硬度换算对照表公式
硬度是在硬度测量过程中表示工件绝对和相对硬度的测量值，只是相对特定组合特定关系确立设定的值。所以常见的分类表示方法有：邵氏硬度、洛氏硬度、布氏硬度、维氏硬度等。
个别类型硬度计硬度有简单的换算关系，大部分都要依靠查表获得数值进行计算。
布硬氏质硬合度金球
标尺A
洛氏硬度标尺B
640
200
190
-
1845
560
-532
53
660
205
195
-
1880
570
-542
53.6
675
210
199
-
1920
580
-551
54.1
690
215
204
-
1955
590
-561
54.7
705
220
209
-
1995
600
-570
55.2
720
225
214
-
2030
610
-580
55.7
740
24
680
59.2
850
265
252
24.8
690
59.7
865
270
257
25.6
700
60.1
880
275
261
26.4
720
61
900
280
266
27.1
740
61.8
915
285
271
27.8
760
62.5
930
290
276

金属材料硬度对照表

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

金属材料硬度对照表

硬度知识一、硬度简介:硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1。

布氏硬度（HB)以一定的载荷（一般3000kg）把一定大小(直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值,即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2）.2。

洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1。

59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度.根据试验材料硬度的不同,分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度,用于硬度极高的材料（如硬质合金等）.•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等）。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度（HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面,用材料压痕凹坑的表面积除以载荷值,即为维氏硬度HV值（kgf/mm2)。

####＃＃###＃＃＃#＃＃＃#＃＃#＃##＃######＃＃＃＃＃＃#＃#＃＃###＃#＃#＃＃###＃＃#＃＃##＃#####＃##＃＃#＃＃＃＃＃#＃＃####＃#＃＃###＃＃注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一,三种标尺的初始压力均为98。

07N（合10kgf),最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980。

合集下载

一般材料硬度对照表

常用硬度对照换算表

金属材料硬度对照表

硬度对照表(详细)

硬度对照表

硬度换算表(说明清晰)

硬度对照表和换算方法

硬度对照表

金属材料硬度对照表

金属材料硬度对照表

文档推荐

最新文档
